废料复用小型手动液压压力加工设备

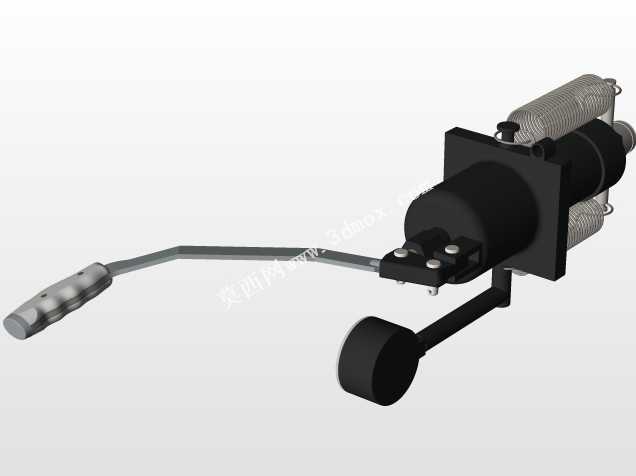

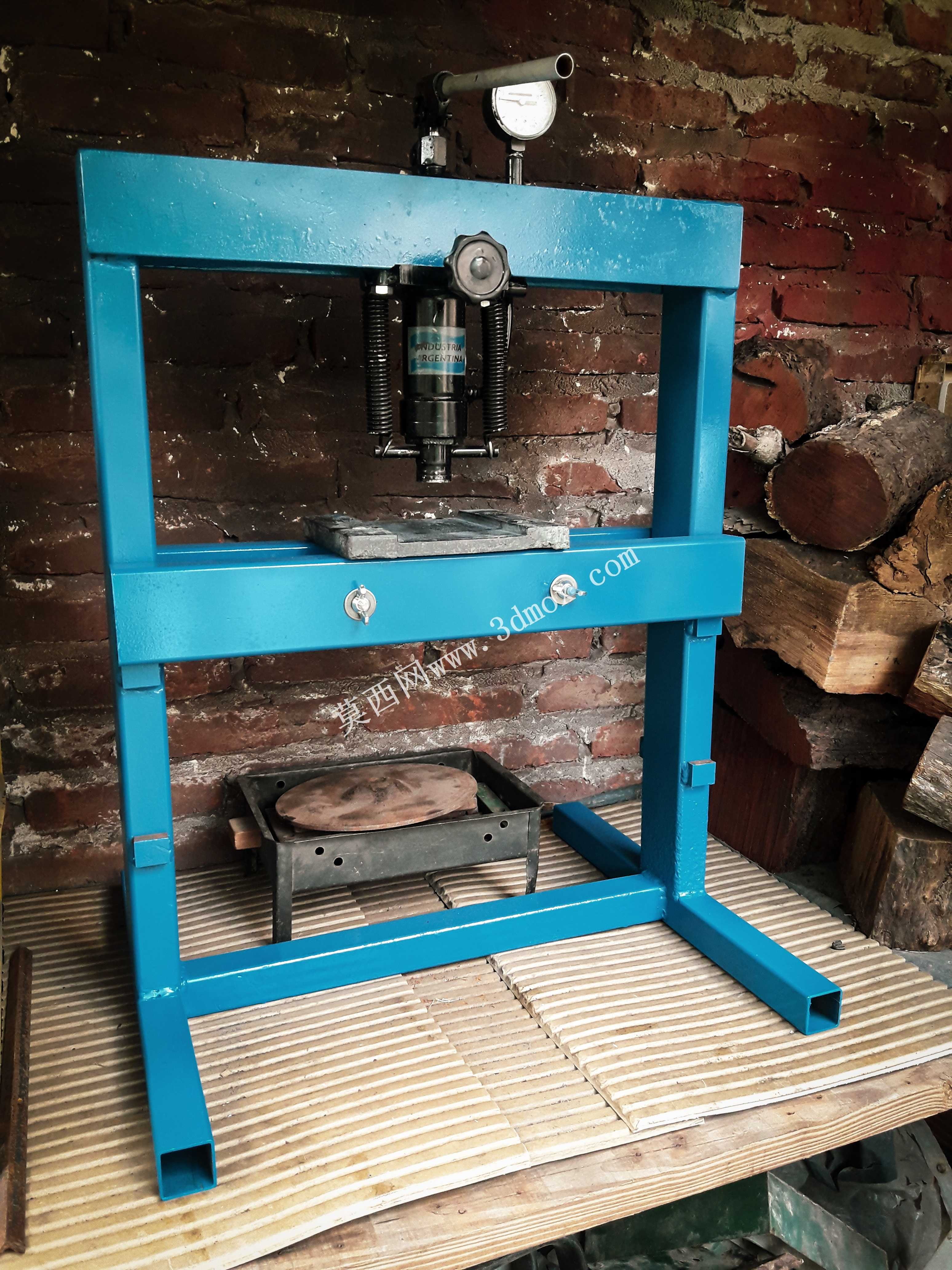

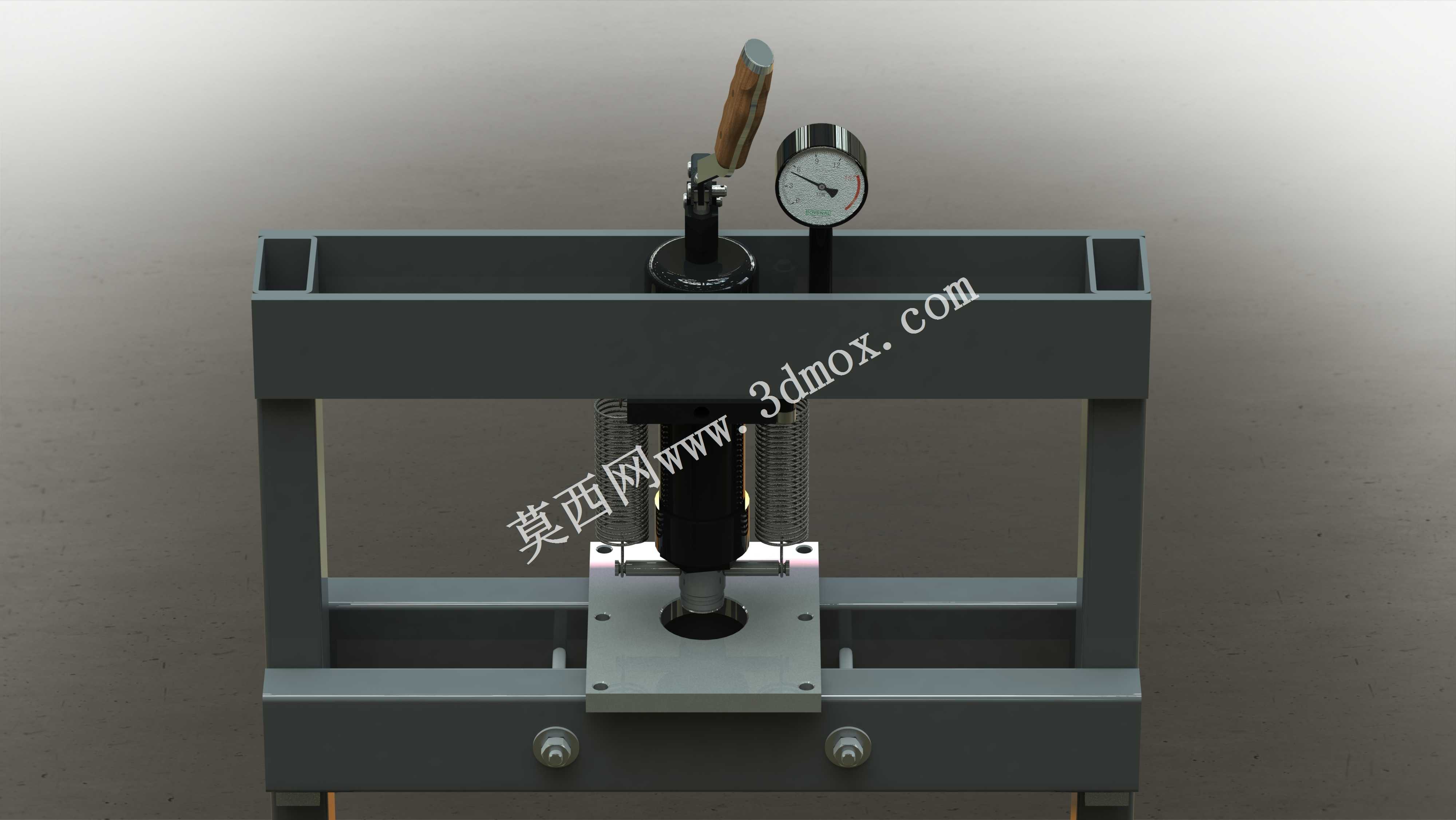

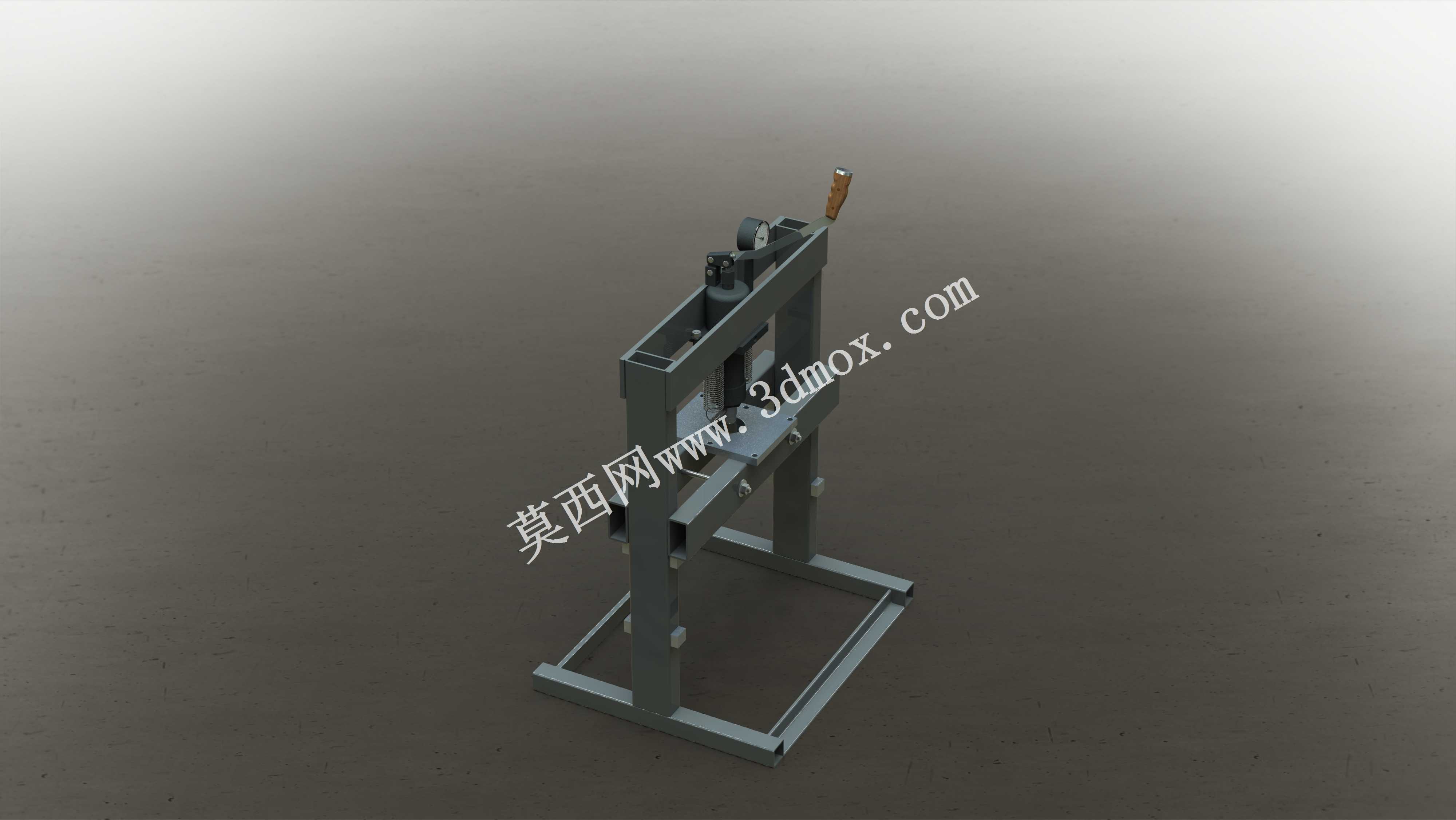

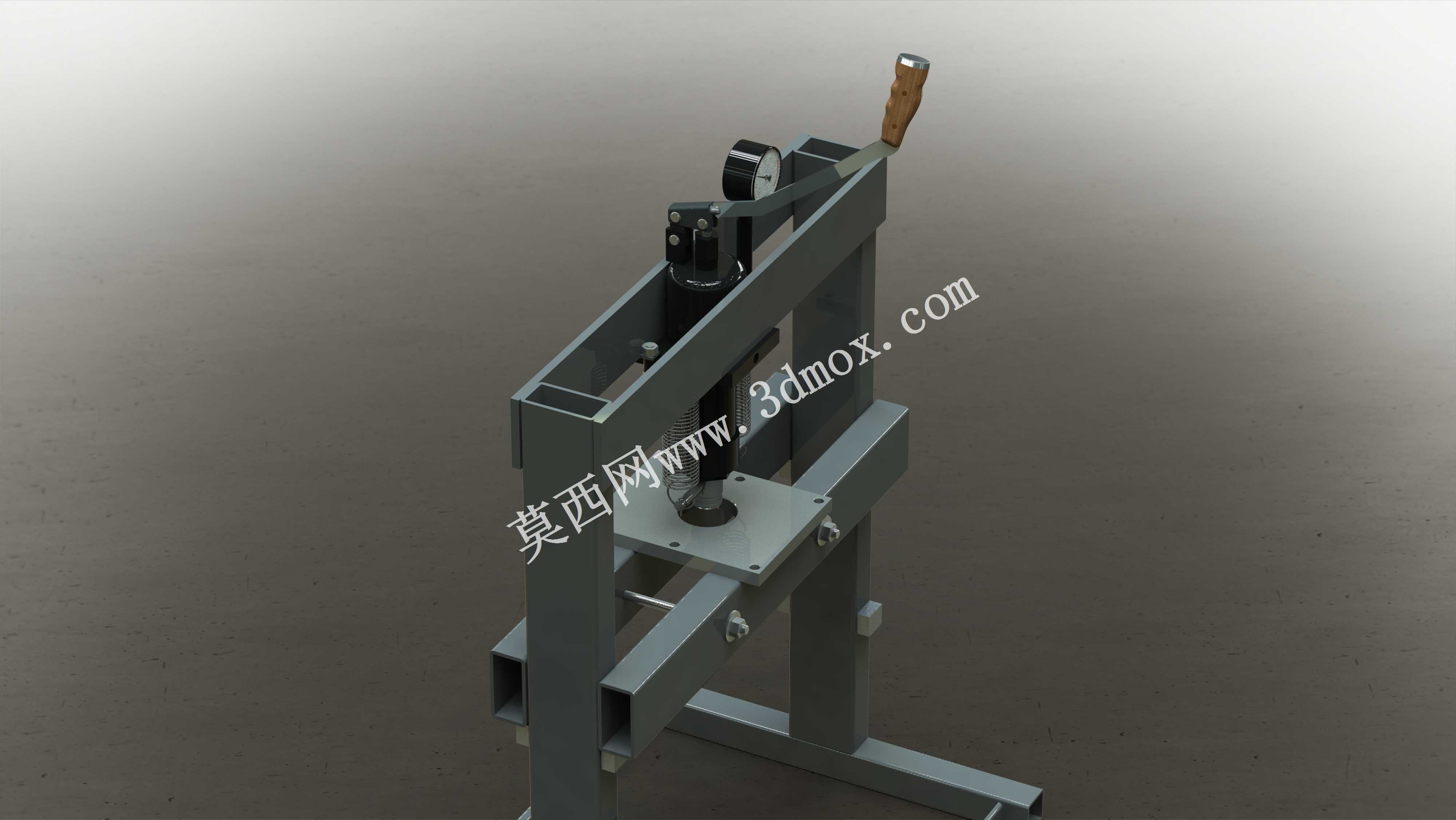

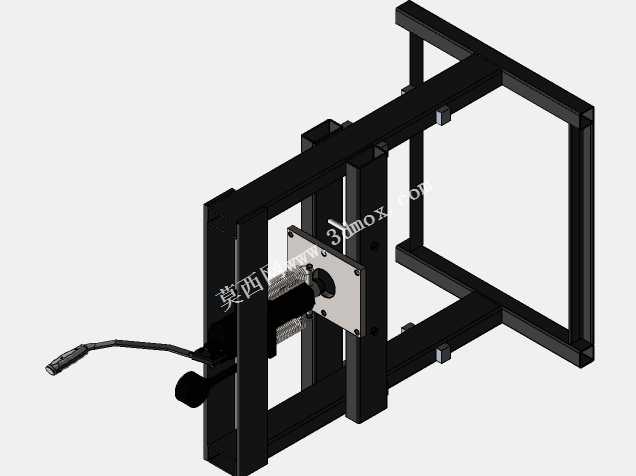

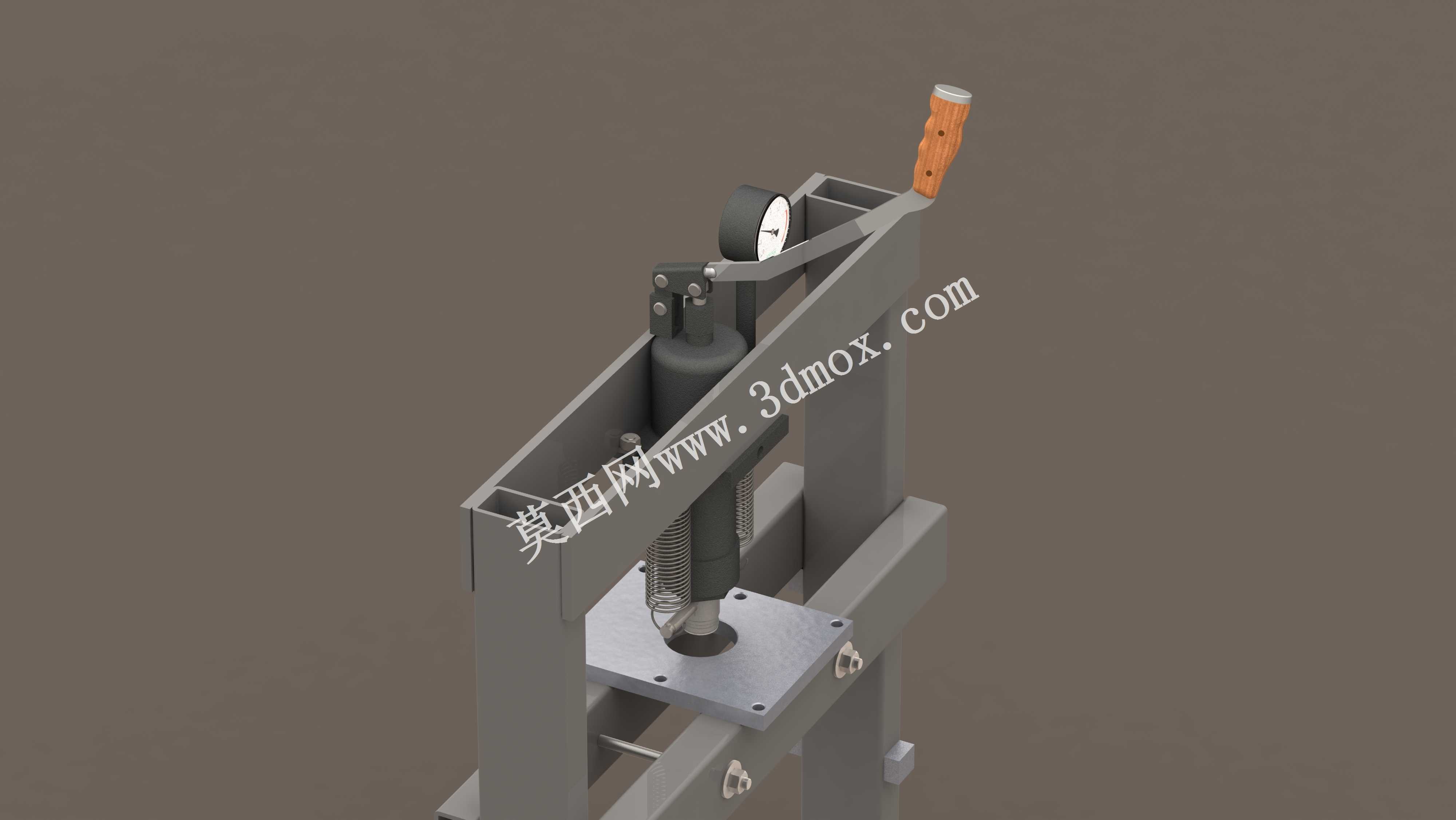

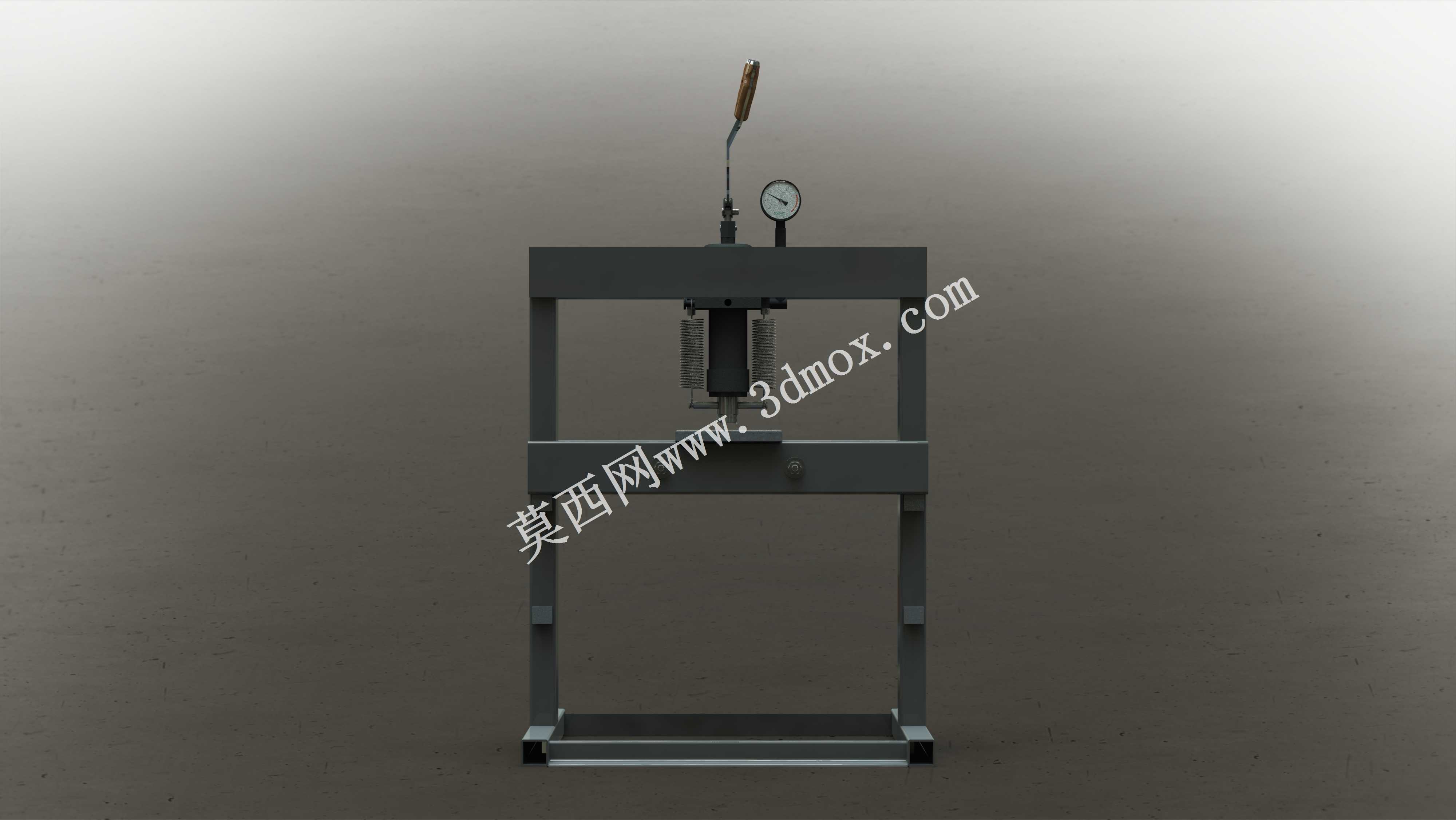

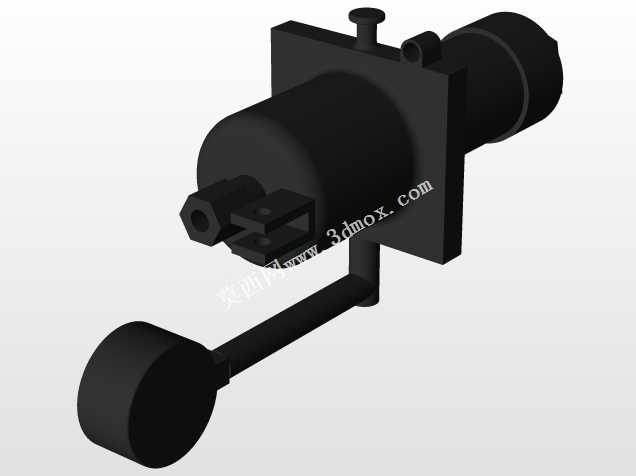

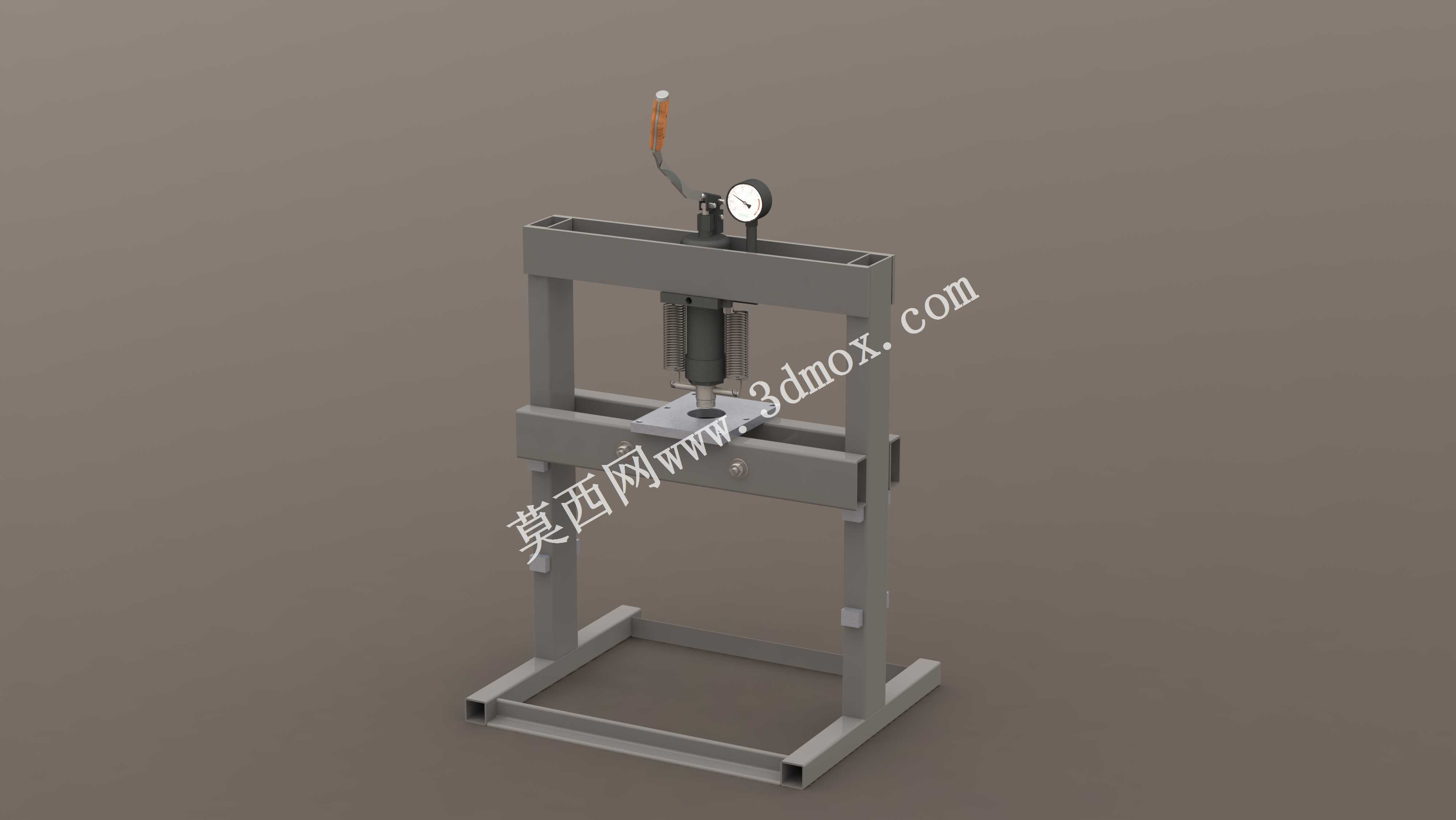

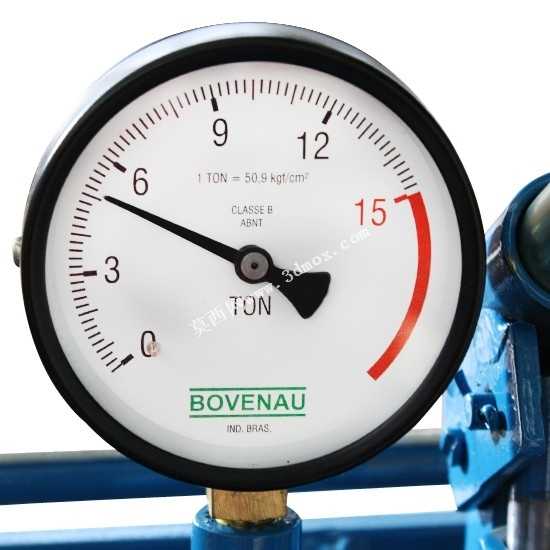

这款小型液压设备主要面向个体加工户、小型维修工坊、创客工作室以及教学实训场景设计，核心定位是利用零散生产余料、废弃金属边角料完成简易压力加工作业，解决小型作业场景下缺乏低成本施压设备的痛点，可覆盖小尺寸零件压装、薄金属片校平、小型工件压型、废旧零件拆解施压、小批量样品冲压制样等多种实际作业需求，无需配套复杂的动力管线，占用空间极小，适合场地有限、加工批量小、作业灵活度要求高的使用场景。设备整体采用框架式龙门结构设计，主体受力框架选用回收的标准矩形槽钢拼接焊接而成，充分利用废旧型材的结构强度，在保证受力刚性的前提下大幅降低制造成本，框架上下横梁间距预留足够的作业空间，可容纳高度在200mm以内的工件放置，工作台面采用平整钢板加工，预留标准T型槽安装位，方便用户根据加工需求自制夹具固定工件，整体设备占地面积不超过0.3平方米，可直接放置在普通工作台面上使用，无需专门做地基固定，安装边界灵活，挪动转移仅需两人即可完成。功能设计上采用手动液压驱动方案，配套集成高精度压力表实时显示施压压力，用户可通过操作手动压杆控制施压行程与压力大小，最大输出压力可满足常规小型零件加工的压力需求，压头部位设计快换接口，可根据不同作业需求更换平压头、成型压头、冲孔压头等不同工装，设备内置复位弹簧结构，施压完成后压头可自动回弹复位，无需额外手动操作归位，操作逻辑简单，无液压相关知识基础的操作人员经过简单讲解即可上手使用。设计思路上全程围绕废料复用的核心原则，除核心液压泵、压力表、密封件等标准件外，其余结构件均可利用生产现场废弃的槽钢、钢板、螺栓等余料加工制作，所有连接部位采用螺栓紧固加焊接的双重固定方式，既保证设备长期使用的结构稳定性，也方便后期根据使用需求对工作台尺寸、压头行程进行改装调整，框架受力部位经过受力校核，在满压状态下框架变形量控制在允许范围内，避免施压过程中出现框架变形导致的加工精度问题，同时设备无外露的高压管线，所有液压油路集成在泵体内部，降低使用过程中液压油泄漏的风险，日常维护仅需定期检查液压油液位即可，维护成本极低。
