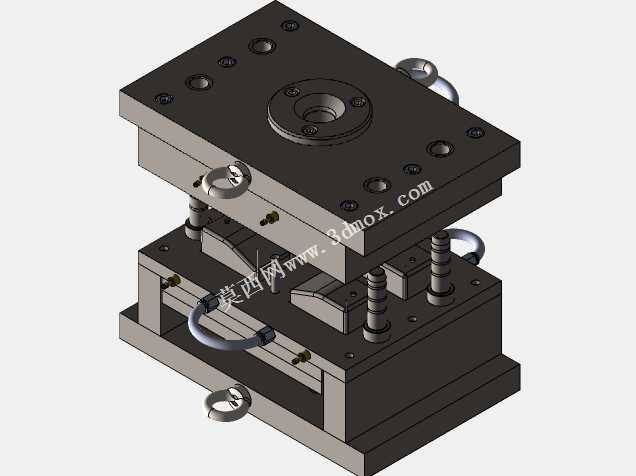

带冷却管路的标准两板注塑模具结构

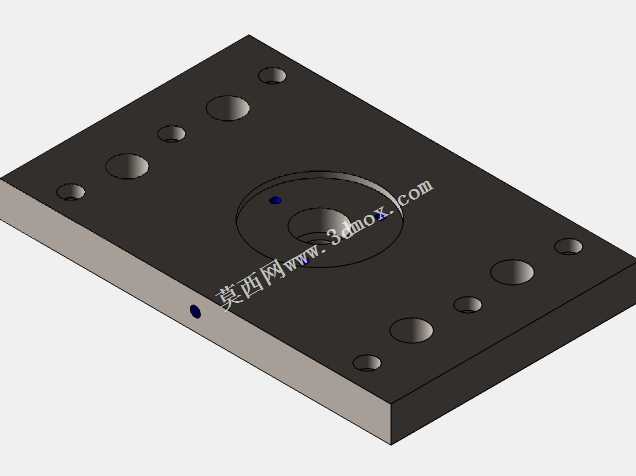

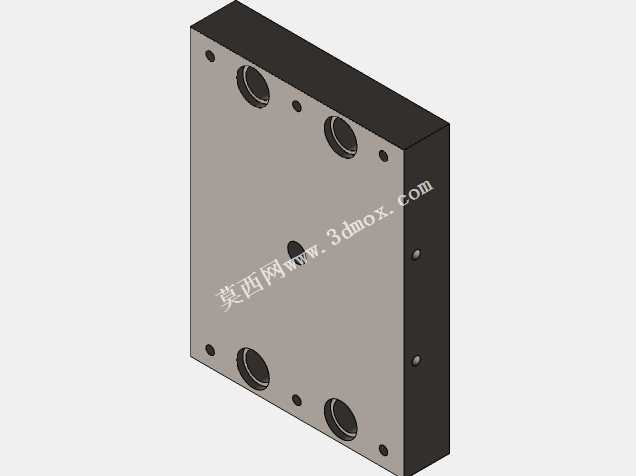

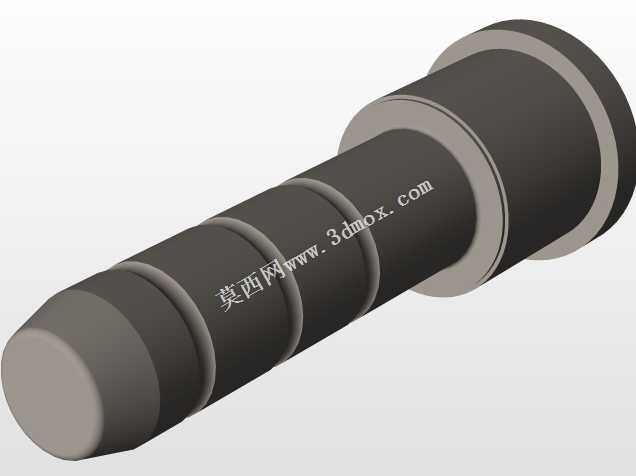

这套模具结构主要应用于热塑性塑料零部件的批量注塑成型生产场景，适配卧式注塑机的安装使用需求，可覆盖电子外壳、小型家电结构件、日用塑料配件等多类民用及工业塑料件的成型加工，是注塑生产环节中直接决定塑件成型精度与生产效率的核心工艺装备。整套模具采用标准两板模结构布局，上下模架采用调质钢材加工而成，上模部分集成了浇口套定位结构，可直接对接注塑机射嘴完成熔融塑料的注入作业，模架上分布的多组安装孔可快速完成与注塑机模板的锁紧固定，侧边设置的吊环结构适配模具吊装转运的作业需求，方便生产过程中的模具装拆与维护。模具的导向系统采用四组等高导柱导套配合结构，合模过程中可实现上下模的精准对位，避免合模偏差导致的型腔错位、塑件飞边等质量问题，导柱周边布置的复位弹簧可在开模过程中提供稳定的顶出板复位动力，保证顶出机构在合模前回到初始位置，避免结构干涉。模具侧边布置的循环冷却管路，可在注塑成型过程中通入恒温冷却水，快速带走型腔内熔融塑料固化释放的热量，缩短塑件冷却定型周期，同时保证型腔内温度分布均匀，减少塑件因冷却不均产生的翘曲、缩痕等成型缺陷，提升塑件尺寸稳定性。整套模具的安装边界完全适配常规吨位卧式注塑机的拉杆间距与模板尺寸要求，闭合状态下整体结构紧凑，各功能部件布局合理，锁模时受力均匀，可承受注塑过程中熔融塑料注入产生的型腔内压，避免模架涨开导致的塑件尺寸超差。模具的顶出机构采用平稳的顶出布局，开模后可将冷却定型的塑件从型芯侧平稳顶出，顶出力分布均匀，避免顶出过程中塑件出现变形、顶白等外观缺陷，适配连续化批量注塑生产的作业节奏，可有效降低生产过程中的人工操作强度，提升单批次生产的良品率。
