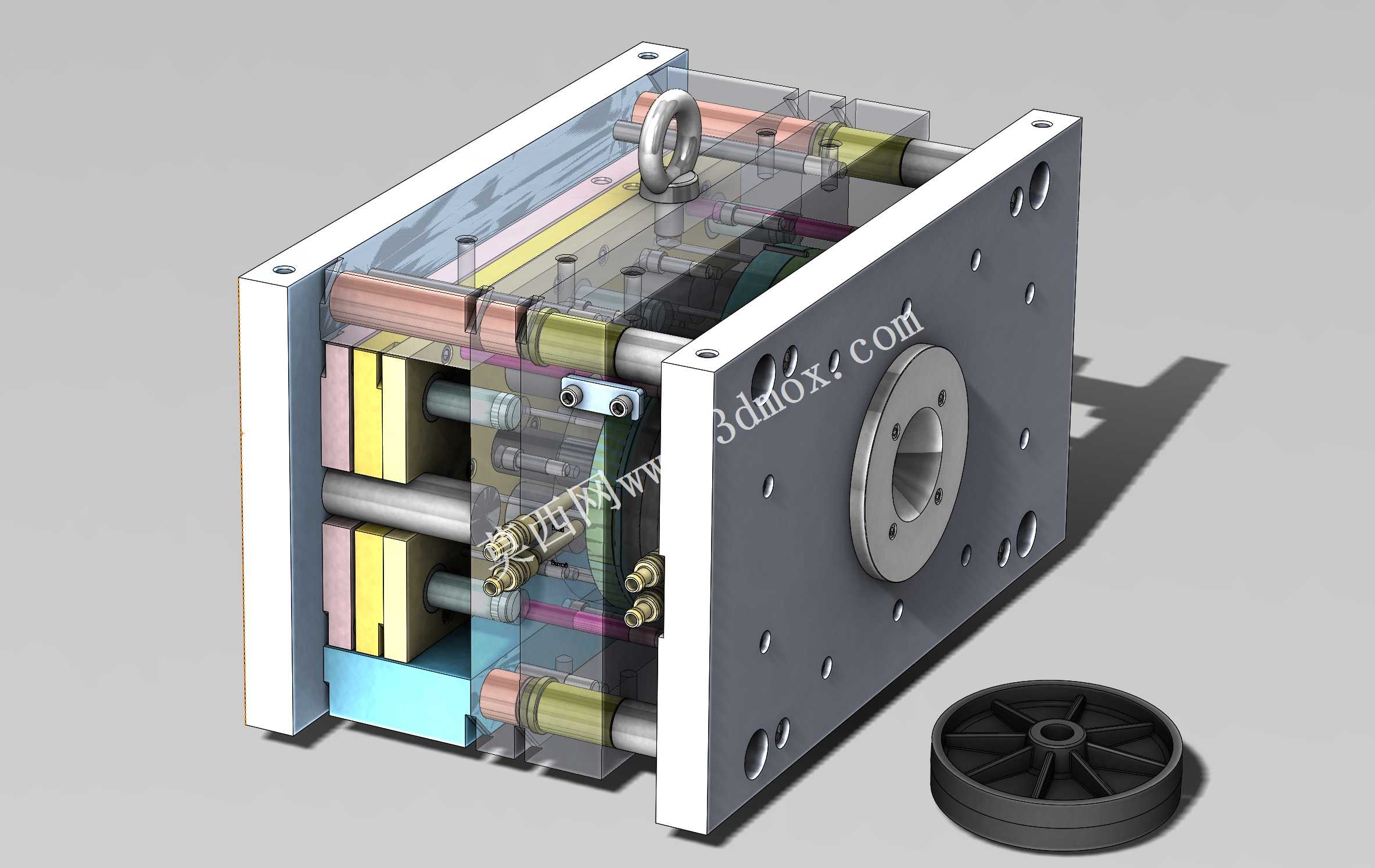

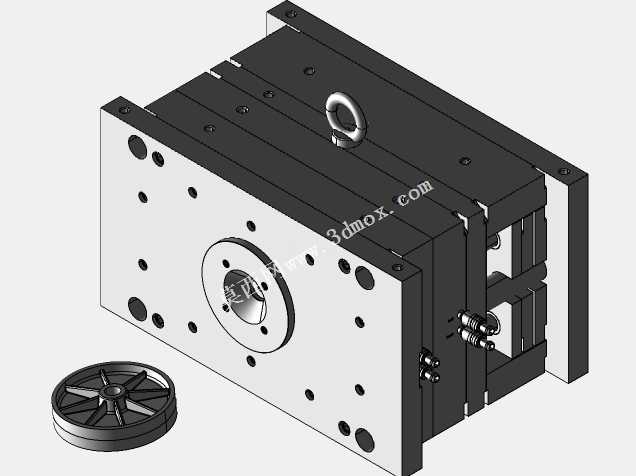

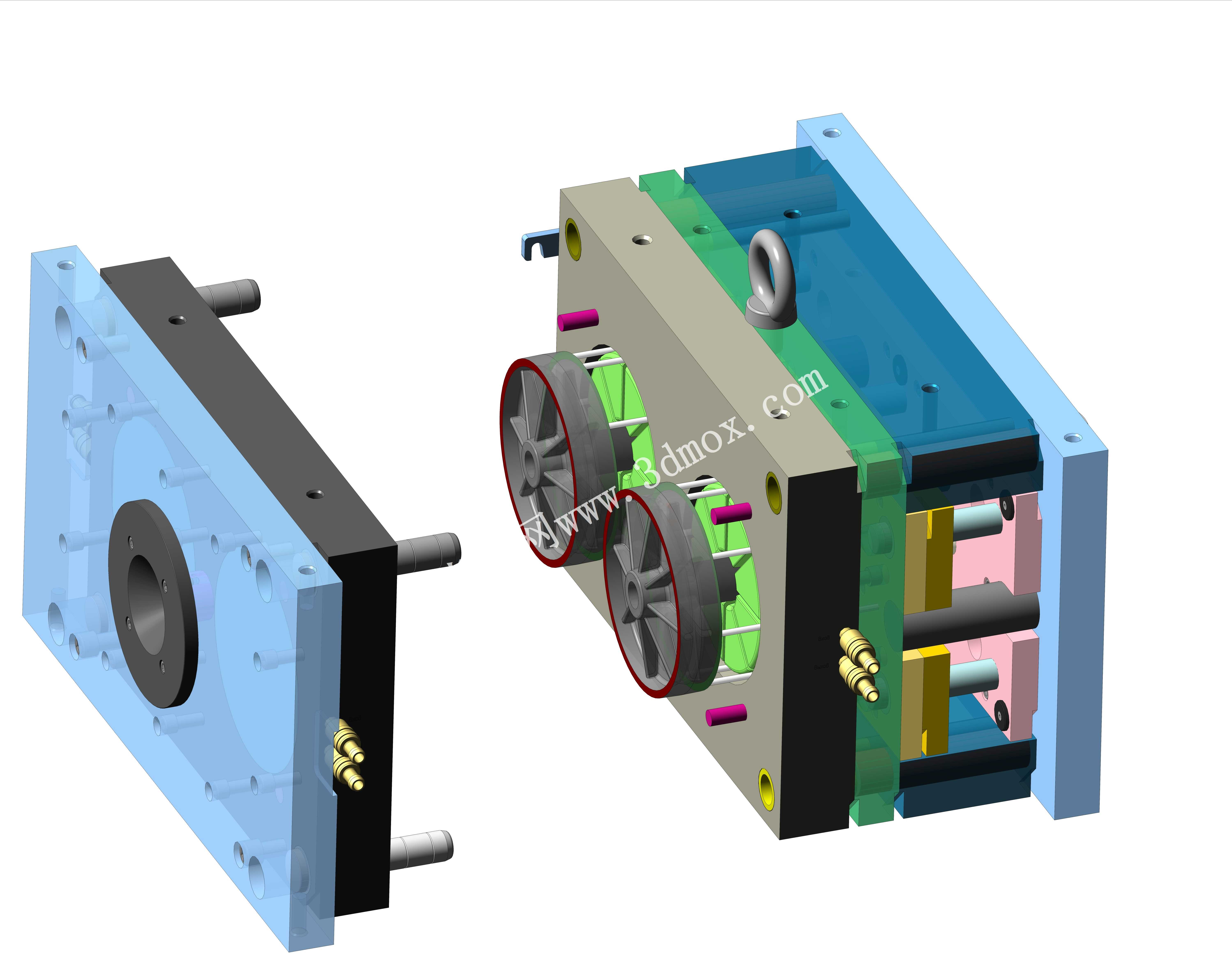

二工位PE滑轮注塑成型模具结构

这套模具主要面向民用五金、物流仓储、小型家电配套领域的PE材质滑轮量产需求，这类滑轮广泛应用于轻型手推车、办公椅滚轮、仓储货架导向轮、小型输送线从动轮等场景，日常使用中需要兼顾耐磨性能、转动顺滑度与抗冲击能力，PE材料的韧性与自润滑特性刚好匹配这类滚轮的使用要求，而二工位的模腔布局能够在单次注塑循环中完成两个滑轮坯件的成型，相比单腔模具生产效率提升近一倍，同时平衡了模具制造成本与单批次产能，适配中小批量的零部件供货需求。从结构设计来看，这套模具采用标准两板模基础架构优化而来，模架选用标准模胚加工，导柱导套做了加长配合设计，合模时能够提前导向定位，避免模腔错位导致的产品飞边、偏心问题，针对PE材料流动性好、成型收缩率偏大的特性，浇注系统采用侧浇口进料，浇口位置设置在滑轮轮毂的侧端面，既能够保证熔料快速填充两个模腔，也能在成型后快速修剪浇口残留，不会影响滑轮的装配与外观面质量。冷却回路采用多层环绕式布局，在动定模的模腔周边、型芯内部都设置了循环冷却水道，能够让成型过程中模温均匀分布，避免PE件因冷却不均出现翘曲变形，保证滑轮的圆度精度，让后续装配轴承后转动无卡滞。脱模结构采用顶针加推板组合的方式，针对滑轮的轮缘薄壁结构，推板作用在轮缘端面均匀施力，避免顶出时零件变形，顶针则辅助顶出轮毂部位的冷凝料，保证脱模过程顺畅无拉伤。模具的安装边界适配市面上多数160吨级卧式注塑机的安装尺寸，定位圈、浇口套尺寸符合通用注塑机接口标准，上下模的安装螺孔位置、开模行程预留都匹配常规设备参数，不需要额外改装设备即可上机生产，模具外侧设置的吊环孔方便车间吊装转运，合模面的精定位结构进一步保证了长期量产过程中的模腔对位精度，减少量产过程中的调试成本。整套结构在保证成型精度的前提下，尽可能简化了非标零件的加工难度，模腔部分采用镶拼式结构，局部磨损后可以单独更换镶件，降低后期的模具维护成本，适配长期量产的使用需求。
