小型邦德挤出机结构设计方案

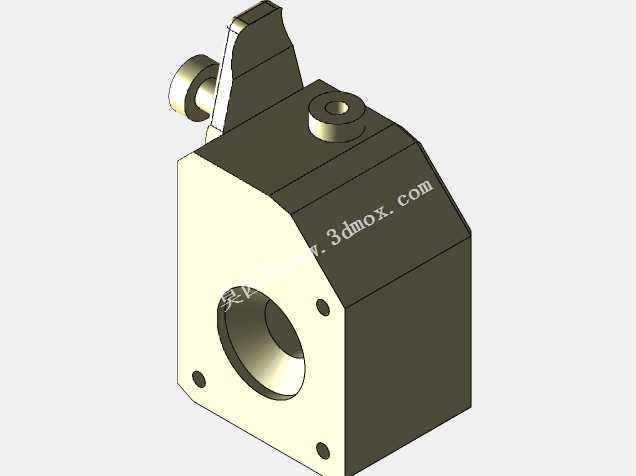

这款小型挤出机结构主要面向实验室配方调试、小批量定制塑件生产、3D打印耗材试制等轻量化应用场景，可适配桌面级生产工位，无需大型设备配套的占地空间与配套动力设施，能够满足设计师在产品研发阶段的小料试挤、工艺参数验证需求，也可用于教学场景中挤出成型工艺的实操演示，帮助学习者直观理解物料塑化、加压挤出的核心工作过程。从实际用途来看，该结构作为挤出成型设备的核心功能单元，可完成热塑性物料的输送、熔融塑化、稳压挤出动作，前端可搭配不同规格的口模实现不同截面型材、丝材、包覆层的挤出作业，适配PP、ABS、PLA等多种常见热塑性材料的加工需求。在功能特性设计上，该结构采用集成式箱体布局，将料筒安装位、传动连接位、加热组件安装位整合在同一主体结构内，减少了分体式结构的装配累积误差，主体侧面设置的大直径通孔为料筒安装定位孔，周边均匀分布的三个螺纹孔用于料筒的锁紧固定，可保证料筒工作过程中的同轴度，避免长期受热受压后出现偏移漏料问题；顶部的凸台结构为测温元件与压力传感器的安装位，可实时采集机筒内部的物料温度与熔体压力，为工艺参数调整提供数据支撑；侧方伸出的轴类结构为离合拨杆，可在停机清理或者换料时快速切断动力连接，方便操作人员拆解清理螺杆料筒组件，减少换料清机的等待时间。设计思路上优先考虑了设计师日常使用的便捷性，整体结构摒弃了工业级大型挤出机的冗余功能模块，保留核心挤出功能的同时压缩了整体体积，所有安装孔位均采用标准化尺寸设计，可直接适配市面常见的标准螺杆、标准加热圈、标准传动连接件，无需额外定制非标配件，降低了设备搭建与后期维护的成本。从外形尺寸与安装边界来看，该主体结构近似方正块体，安装基面平整，可直接通过底部预留的安装孔固定在标准铝型材工作台面上，外接管路、线路的接口均布置在结构的非操作侧，不会干涉操作人员的换料、清理、口模更换等日常操作，整体外伸部件均做了圆角过渡处理，避免操作过程中出现磕碰划伤的问题，结构的重心集中在主体箱体区域，高速运转过程中不会出现明显的振动偏移，可保证挤出过程的出料稳定性。
