LEV抽取组件用离心风机金属板组结构

该结构为局部排风系统配套的离心风机金属板组构件，主要应用于工业车间局部排风、作业点位有害物捕集的通风场景，作为LEV局部抽取组件的核心承载壳体结构，承担气流导流、部件安装承载的基础作用，适配工业涂装作业、焊接工位、粉料加工点位等需要定点抽取污染空气的作业环境，为后续风机动力部件、过滤组件的装配提供稳定的安装基体。

从实际用途来看，该构件并非完整的成品风机，而是采用金属板材拼接成型的风机外壳与安装支撑总成，不包含风扇叶片、驱动电机等动力部件，核心作用是构建离心风机的气流流道腔体，同时通过底部的可调支撑结构完成设备的落地固定，适配不同现场的安装地面平整度需求，保障风机运行时的结构稳定性，避免振动传导带来的连接松动问题。

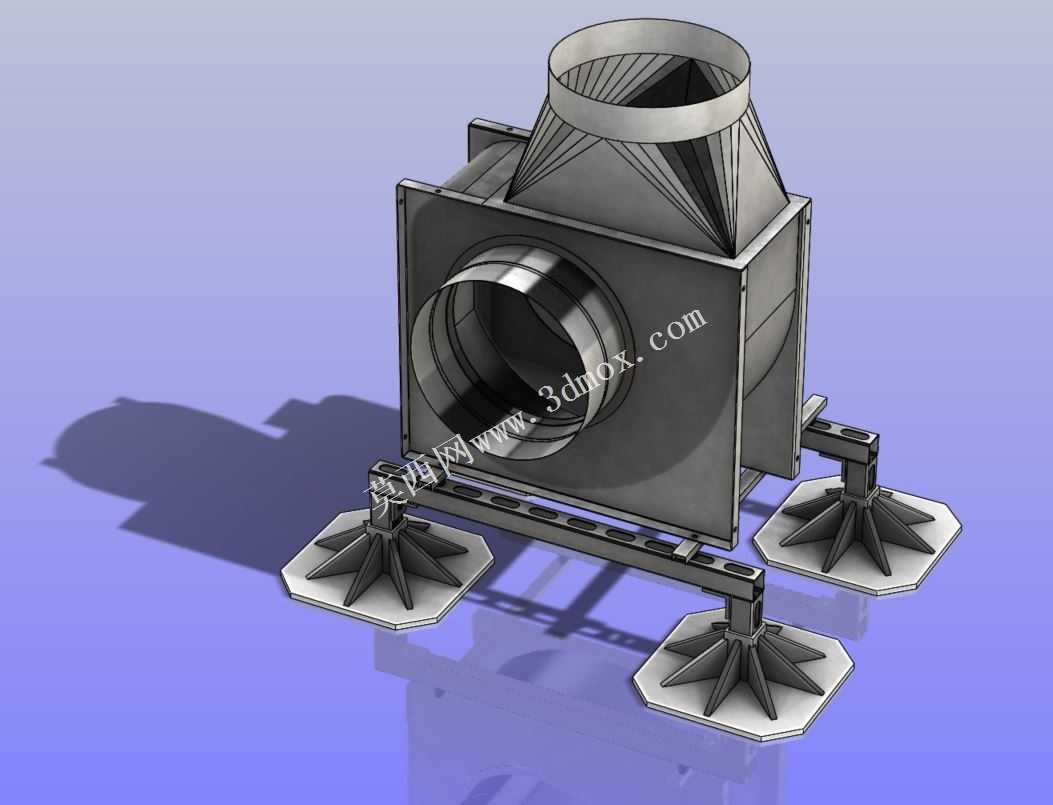

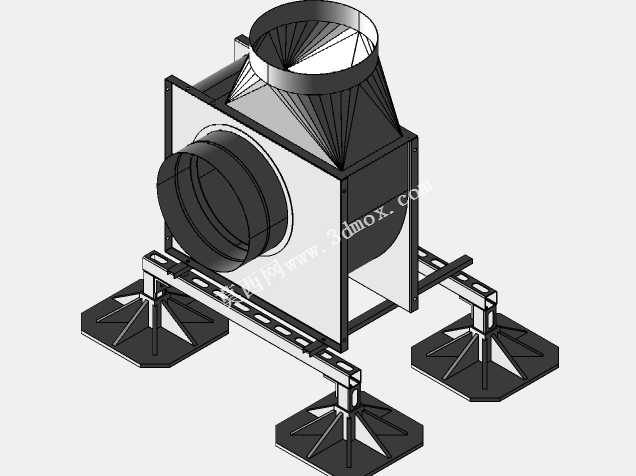

产品功能特性层面，整体采用钣金拼接的结构形式，上方设置天圆地方过渡接口，可匹配圆形通风管道的对接需求，侧方设置大口径圆形进风口，能够顺畅承接前端捕集罩导入的含尘或含污染物气流，腔体内部预留足够的叶轮安装空间，可适配对应型号的离心叶轮装配；底部支撑采用带防滑减震脚垫的可调支脚结构，四个支脚通过横向连接梁形成稳定的支撑框架，每个支脚底部设置星型防滑减震结构，能够有效分散设备承重，同时吸收运行过程中产生的微幅振动，降低设备运行的噪音传递。

设计思路上，整体遵循钣金加工的工艺特性，所有构件均采用等厚度金属板材折弯、拼接成型，减少复杂曲面的加工难度，降低生产制造成本；接口处采用翻边结构设计，既能够提升接口的结构强度，也方便后续与通风管道、过滤组件进行法兰连接或抱箍连接；天圆地方过渡段采用多棱面拼接的近似曲面结构，在保证气流过渡顺畅的前提下，大幅降低钣金放样与加工的难度，适合小批量定制化的通风设备配套生产。

外形尺寸与安装边界方面，该构件整体为方腔加过渡接口的立式结构，横向安装尺寸以底部四个支脚的外接轮廓为边界，支脚可在横向梁上进行一定范围的位置调整，可适配不同的安装台面尺寸；进风口中心高度与上方出风口的中心距按照常规通风系统的管路布设高度设计，能够直接对接标准管径的通风管路，安装时仅需将支脚固定在安装基础上，完成进出风口的管路连接，即可预留出内部叶轮、电机的安装空间，无需额外对壳体进行二次加工，适配现场快速装配的需求。
