手摇式手动钻孔工具结构设计

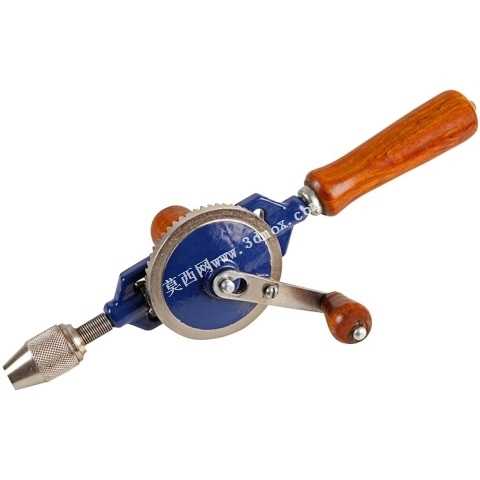

这款手摇钻孔工具是面向无供电场景下的轻量加工作业设计的手动五金工具，主要应用于户外零散维修、手工DIY加工、狭小空间内的薄材钻孔作业，尤其适合野外管线维护、家用小型物件改装、学生金工实训等无法接入电动工具供电、或是电动工具存在安全使用限制的场景，能够在木质、薄铝、软质塑料、低压绝缘板材等材质上完成小直径孔位的加工作业，无需外接电源气源，依靠人力驱动即可完成作业，不存在电动工具的漏电、卡钻回弹伤人等风险，操作门槛低，新手经过简单熟悉即可上手使用。

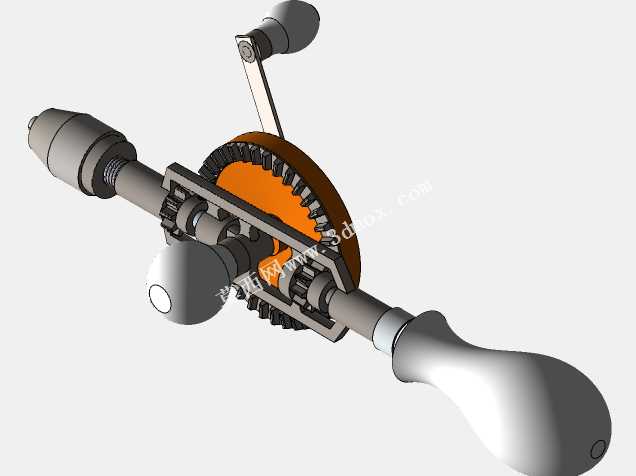

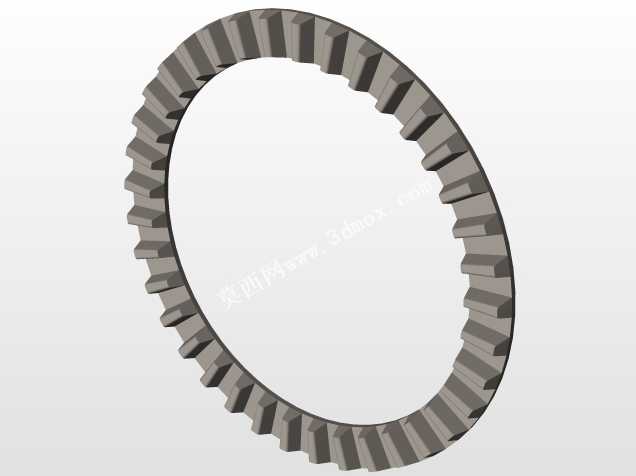

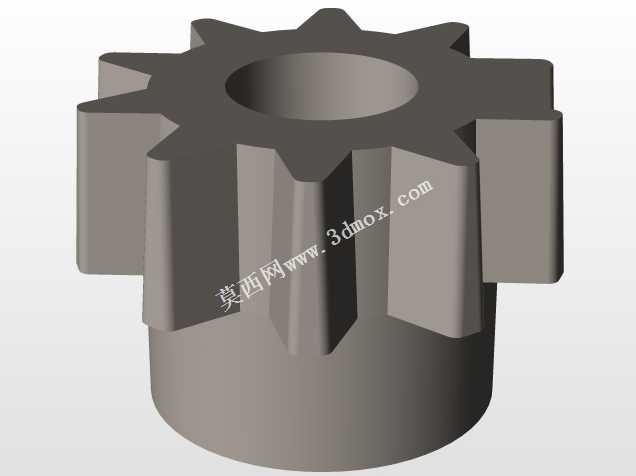

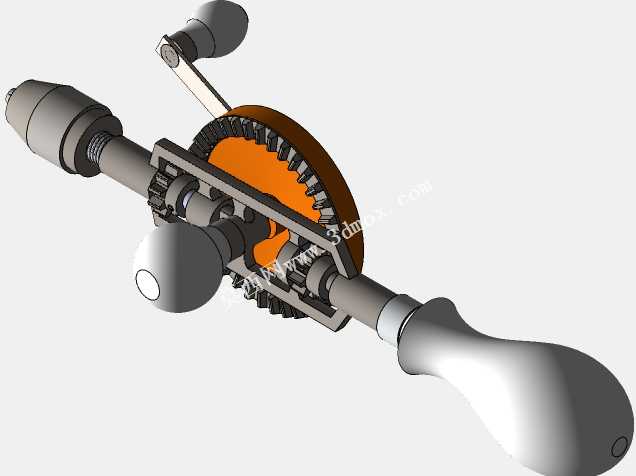

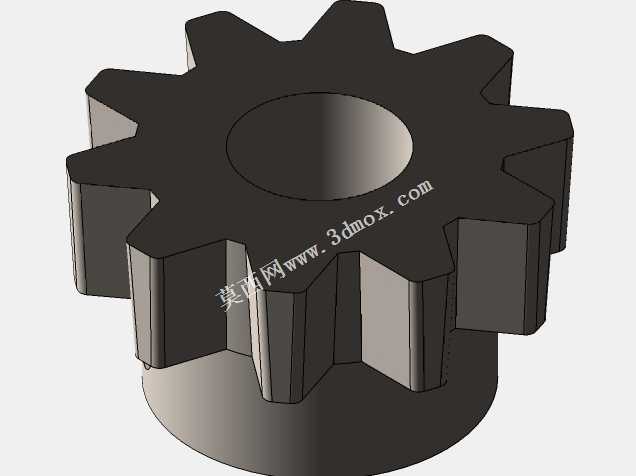

从功能特性来看，这款手钻采用了锥齿轮换向传动结构，将人手摇动摇柄的圆周回转运动，通过正交啮合的伞形齿轮组转换为钻夹头的高速回转运动，传动结构内置在开放式的金属机架内，既能够保证传动过程的稳定性，也方便日常使用后清理钻屑、加注润滑脂做维护保养。钻夹头采用标准的三爪自定心结构，能够夹持一定直径范围内的直柄麻花钻，满足不同孔径的加工需求，夹头与主轴之间设置了推力轴承，能够抵消钻孔过程中轴向进给力带来的摩擦阻力，降低手摇操作的力度需求。设备两端设置了符合人体工学的握持手柄，主握持端为流线型膨大握柄，贴合手掌握持曲线，作业时能够稳定抵住机身提供轴向进给力，摇柄端设置了可自由回转的手持握头，摇转过程中不会磨擦伤手，整体传动比经过匹配设计，摇柄转动一圈即可带动钻夹头转动多圈，兼顾操作力度与钻孔转速，避免手摇过快导致的钻头过热烧损问题。

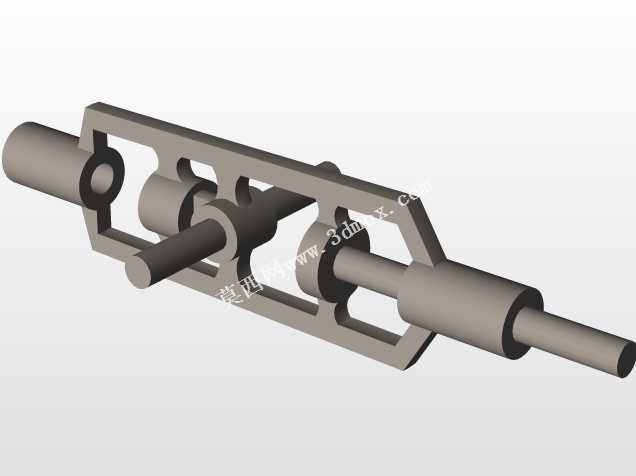

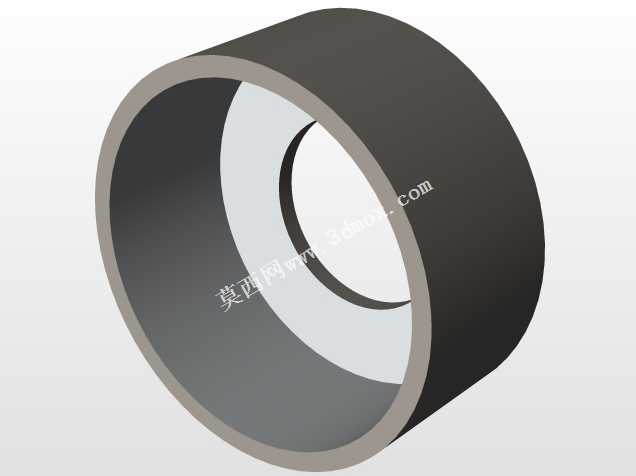

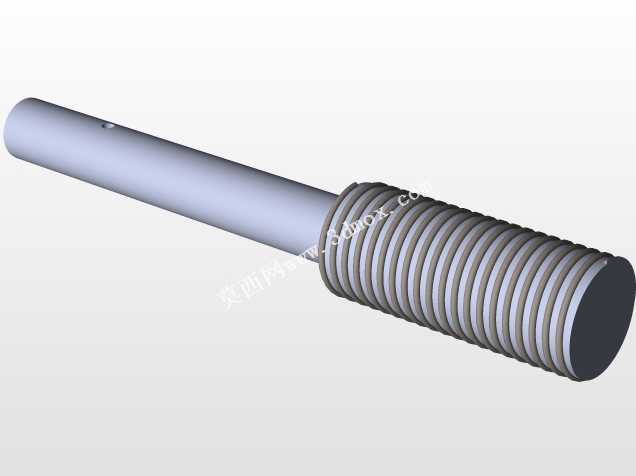

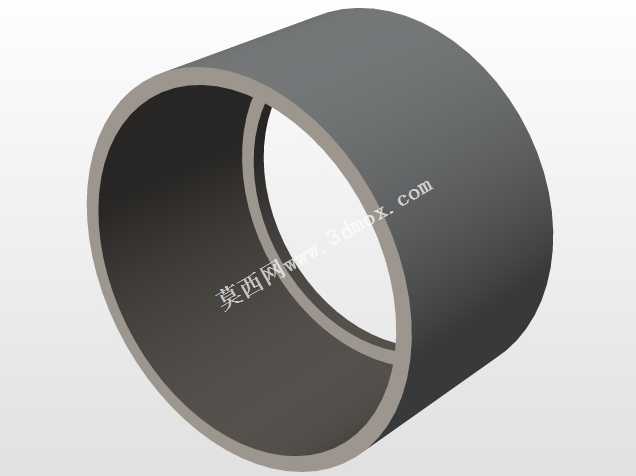

从设计思路来看，这款手钻优先考虑了手动操作的省力性与结构耐用性，所有传动齿轮均采用直齿锥齿轮设计，加工难度低、传动承载能力强，能够承受钻孔过程中的冲击载荷，机架采用框架式结构，在保证整体结构刚度的前提下尽可能降低设备自重，方便随身携带外出作业。主轴采用双支承结构，前后两处滑动轴承套对主轴进行径向限位，避免钻孔过程中主轴出现径向跳动，保证钻孔的位置精度与孔壁圆整度。整体外形为长条形对称布局，总长度适配成年人单手握持加另一手摇转的操作姿态，安装边界上无需额外的固定台架，手持即可完成作业，整体最大回转半径控制在合理范围内，在狭小的设备间隙、墙角位置也能灵活操作，不会因为周边空间干涉导致摇柄无法转动。设备整体没有易损的电子元器件，所有结构件均为金属材质，正常使用维护下拥有极长的使用寿命，日常存放也无需特殊的防潮防高温要求，是电动钻孔工具之外的可靠补充作业工具。
