户外便携折叠式木炭烧烤炉结构设计

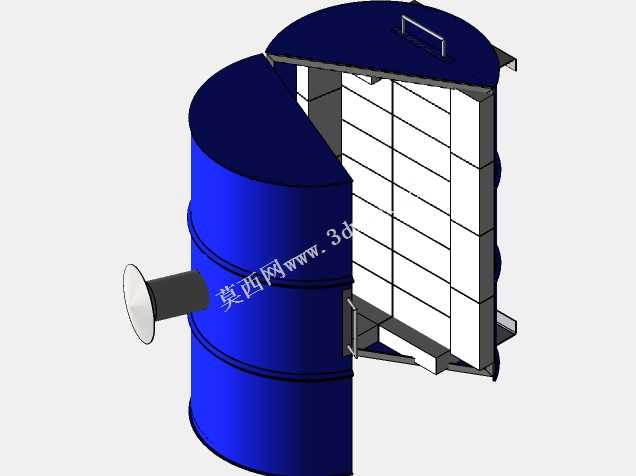

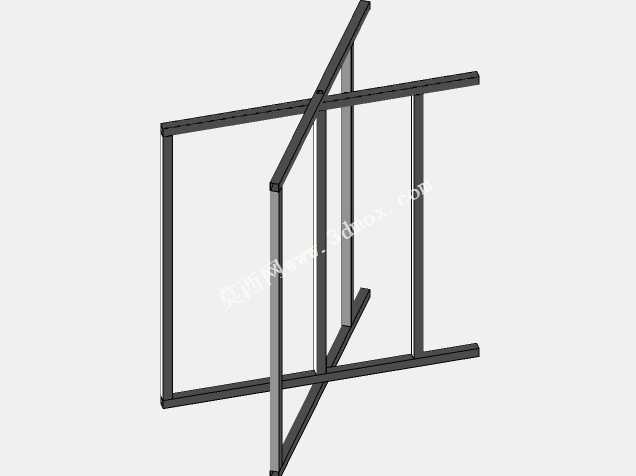

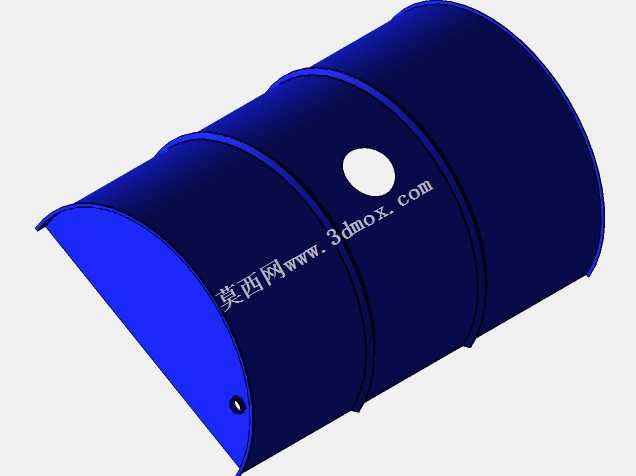

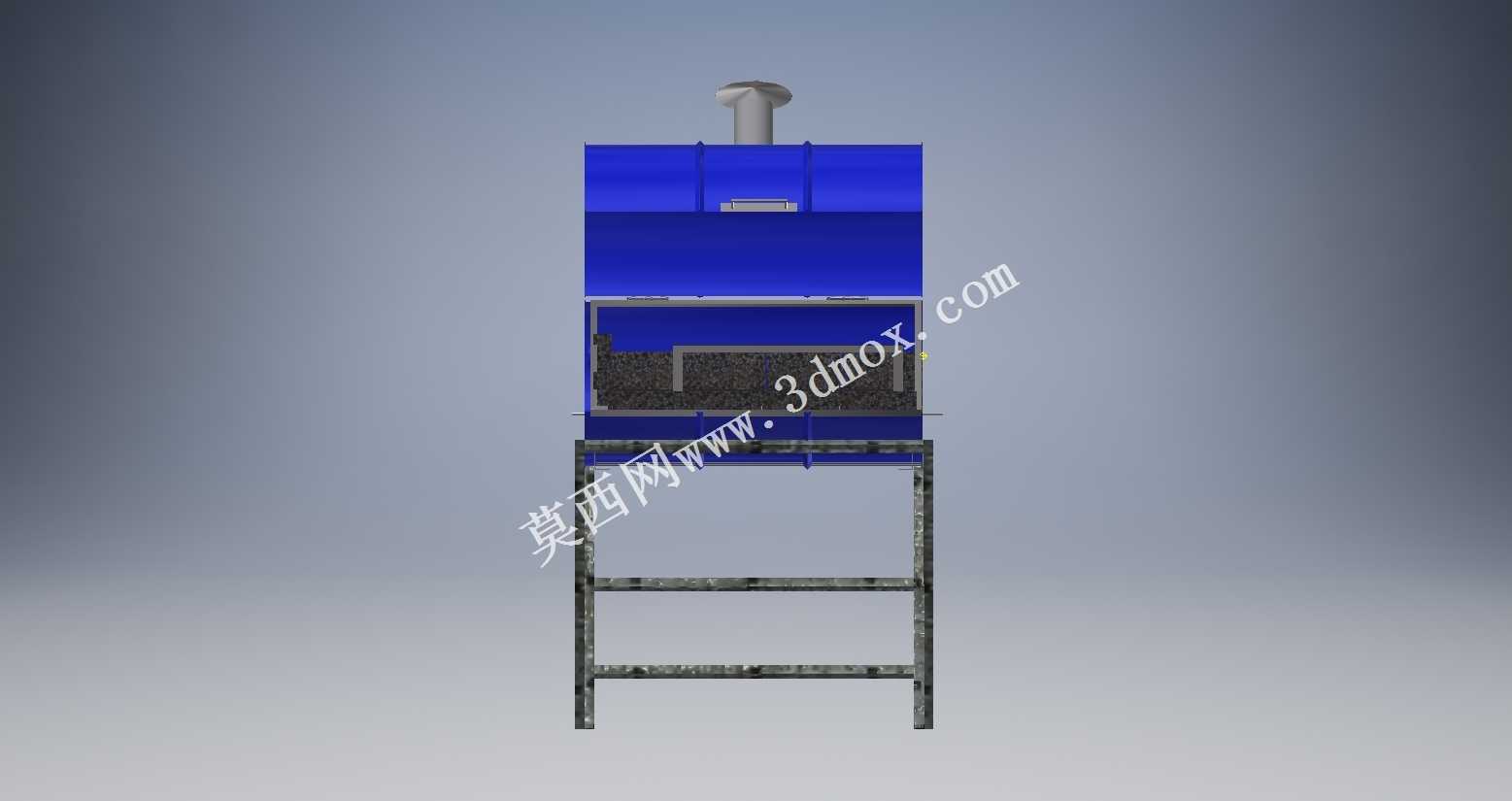

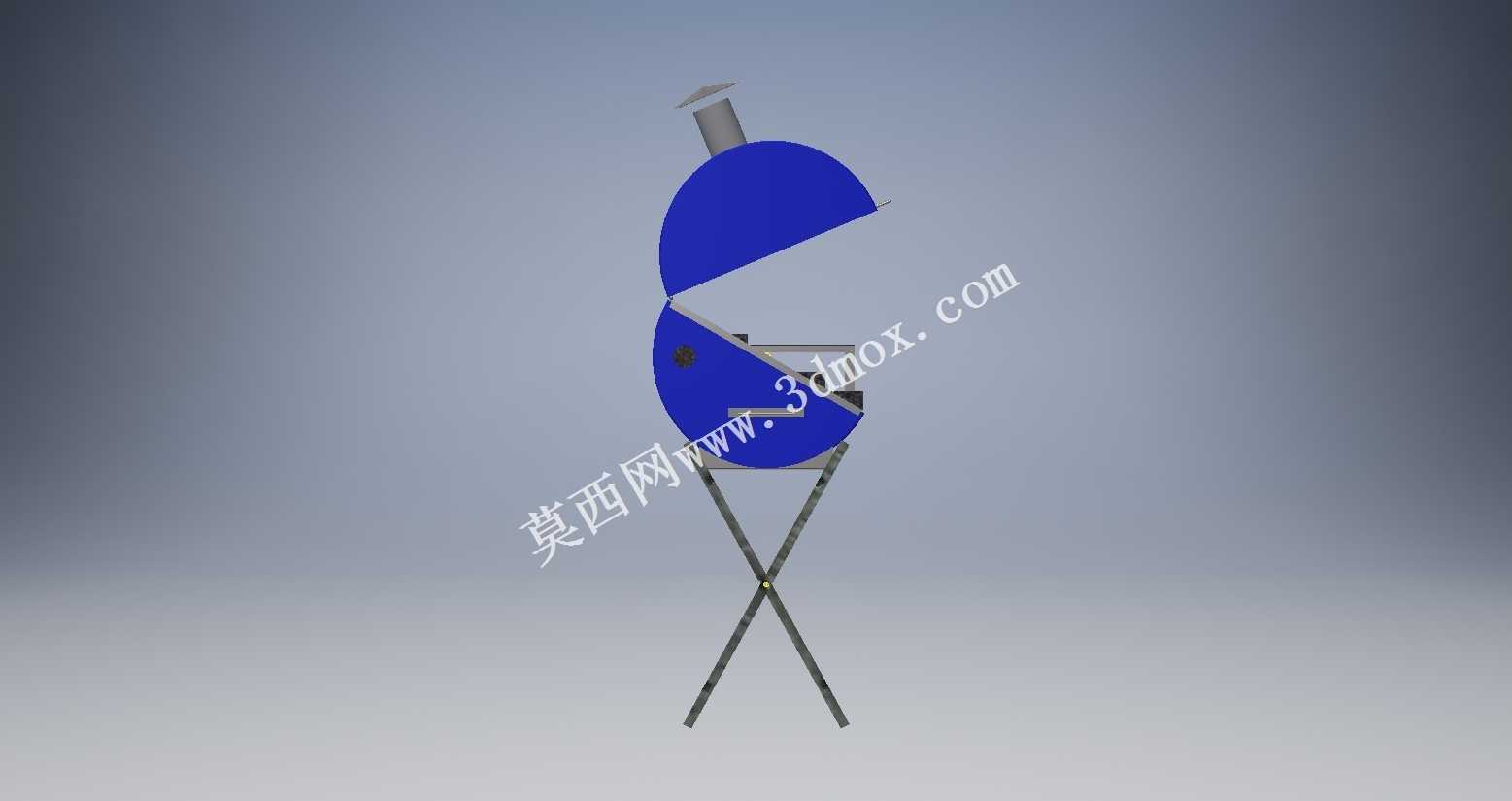

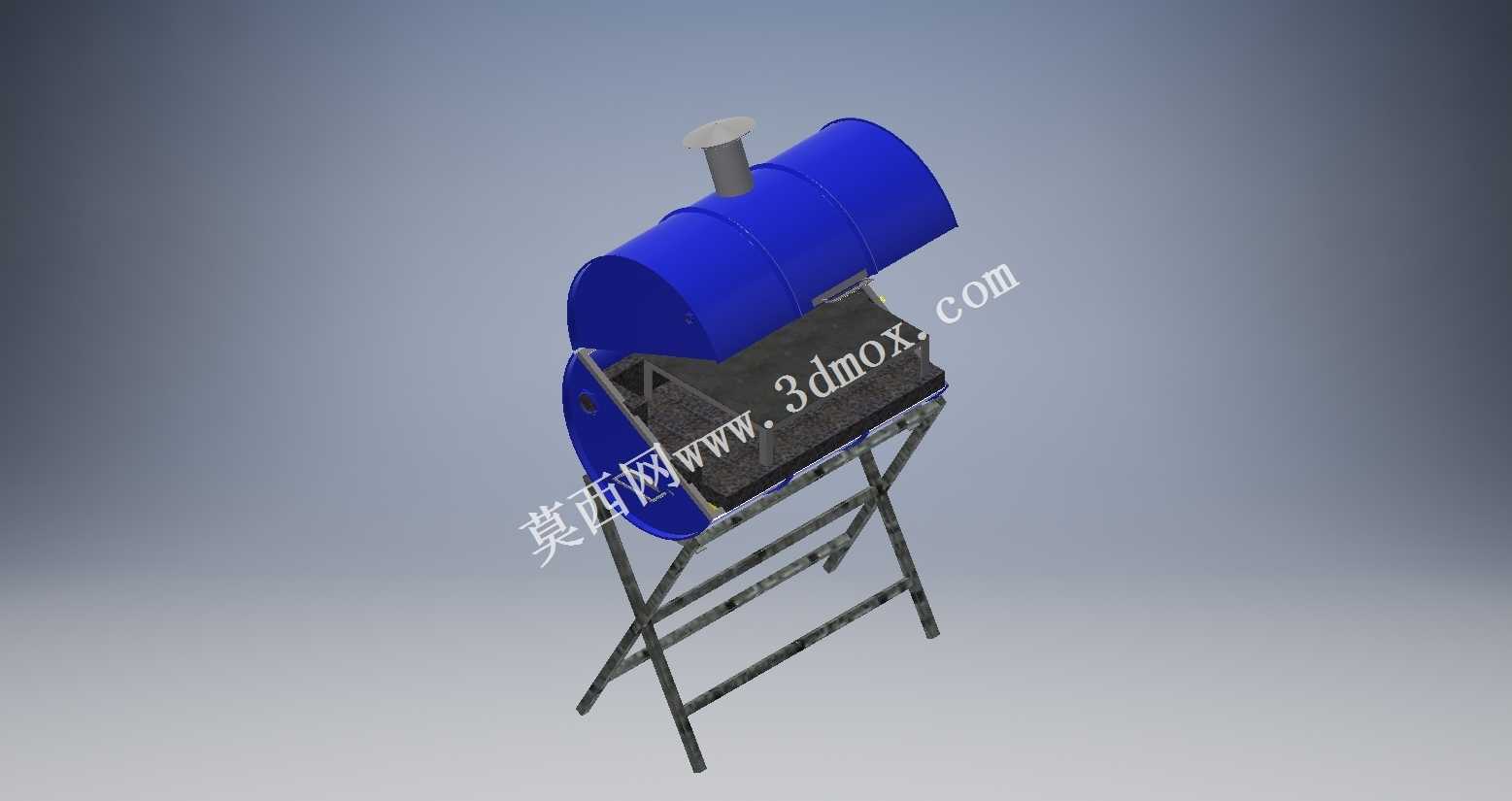

这款户外炭烤设备主要面向家庭户外聚餐、近郊露营、庭院休闲烧烤等场景设计，可满足3-6人同时烤制食材的使用需求，适配木炭作为加热燃料，能够实现煎烤、焖烤两种烹饪模式，覆盖肉类、海鲜、蔬菜等多类食材的加工需求。设备主体采用卧式圆柱炉腔结构，上半部分炉盖可向上翻转开启，闭合时能够形成封闭的焖烤空间，锁住炉内热量与食材烟气，既可以提升大块食材的烤制效率，避免食材表层烤焦内部未熟的问题，也能减少烤制过程中炭灰飞溅、油烟四散的情况，提升户外使用的体验感。炉腔顶部设置有独立的排烟烟囱，可通过调整烟囱的开合程度控制炉内的进风量，进而调节炭块的燃烧强度，灵活适配不同食材所需的烤制温度，避免火力过大烤糊食材或是火力不足延长烤制时间。炉腔内部设置有可拆卸的炭槽与烤网放置层，炭槽与烤网之间预留了合理的高度间距，既能够避免食材距离炭火过近被烤焦，也能保证热量均匀传递到烤网的各个区域，减少烤制过程中频繁翻面的操作量；炭槽采用下沉式设计，可承接炭块燃烧产生的炭灰，避免炭灰掉落污染下方支架或是地面，使用后可直接抽出炭槽倾倒炭灰，清洁维护十分便捷。设备的支撑结构采用交叉折叠式金属支架设计，支架采用薄壁金属管材加工而成，交叉铰接的结构既保证了支撑的稳定性，可承受炉体与食材的总重量，避免使用过程中出现侧翻、晃动摇摆的问题，也可在非使用状态下快速折叠收拢，收拢后整体体积大幅缩小，可轻松放入汽车后备箱、户外储物箱中，不会占用过多的收纳空间，适配自驾出行、短途露营的携带需求。支架底部的支脚做了防滑处理，可在草地、硬质铺装地面、沙地等不同户外场地稳定放置，减少场地条件对设备使用的限制。在设计过程中，充分考虑了户外使用的便携性与耐用性需求，炉体外壳采用耐高温的金属材质制作，表面做了耐高温涂层处理，可承受长期高温烤制的工作环境，避免长期使用后出现锈蚀、表层脱落的问题，延长设备的整体使用寿命；所有的活动铰接部位都做了间隙优化，翻转炉盖、折叠支架的操作顺畅无卡顿，不会出现卡滞、晃动的问题。设备的安装边界充分适配户外使用的空间需求，展开后整体占地面积不足0.5平方米，不需要额外的固定安装工序，取出展开后即可放置使用，不需要搭配其他辅助配件，单人即可在短时间内完成设备的展开与收纳操作，降低了户外使用的操作门槛。
