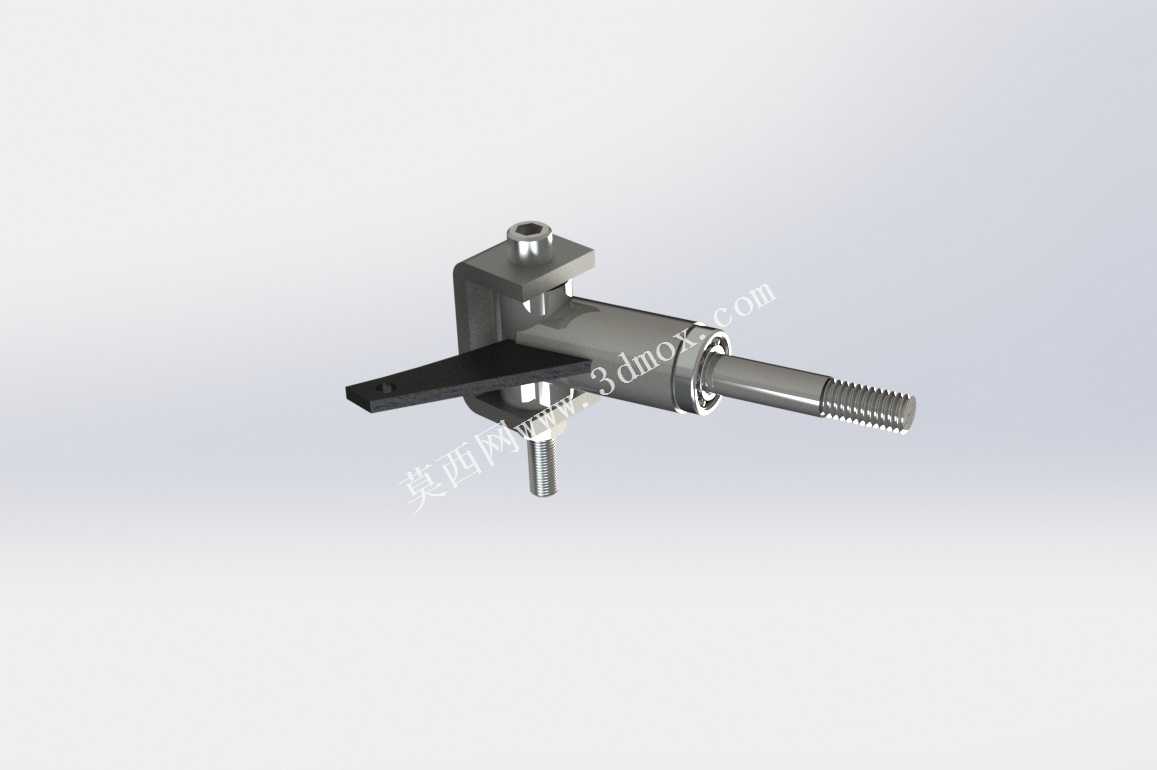

大学生方程式卡丁车转向主轴总成结构设计

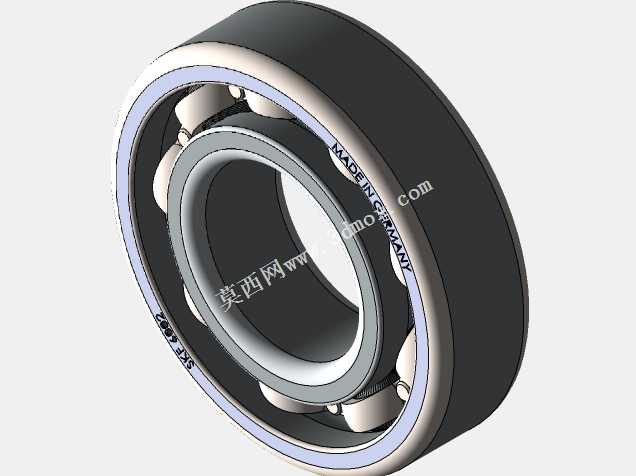

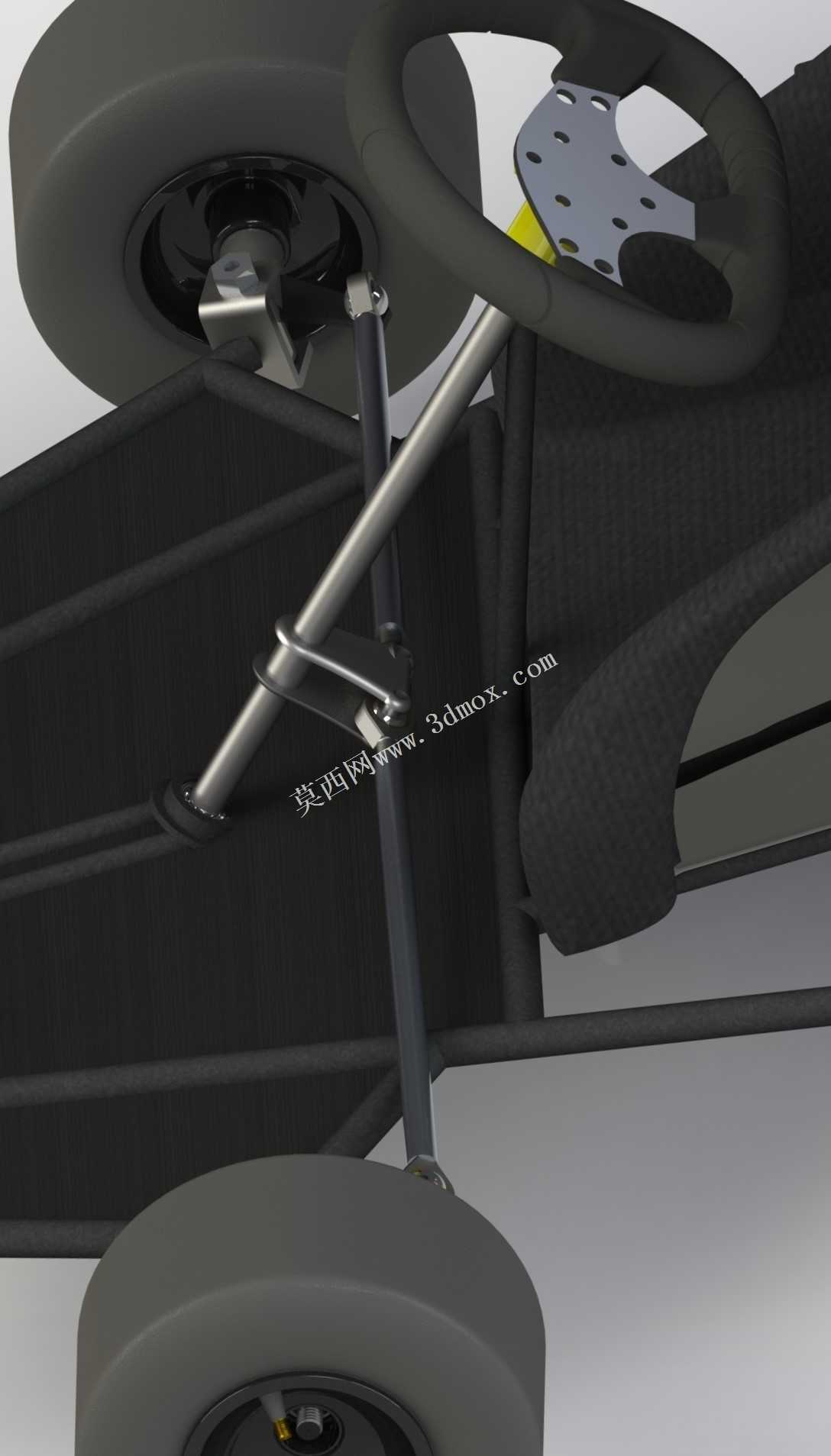

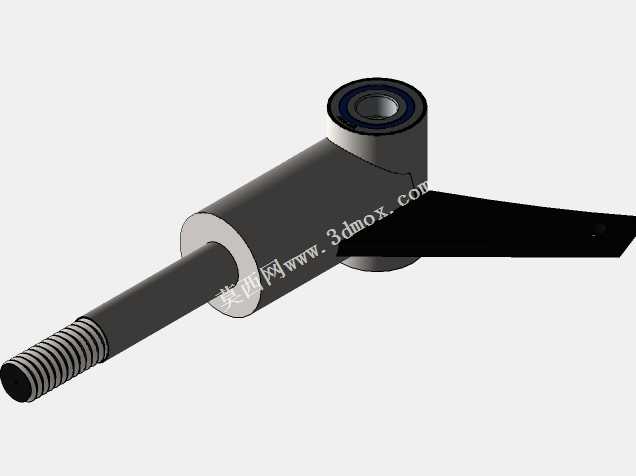

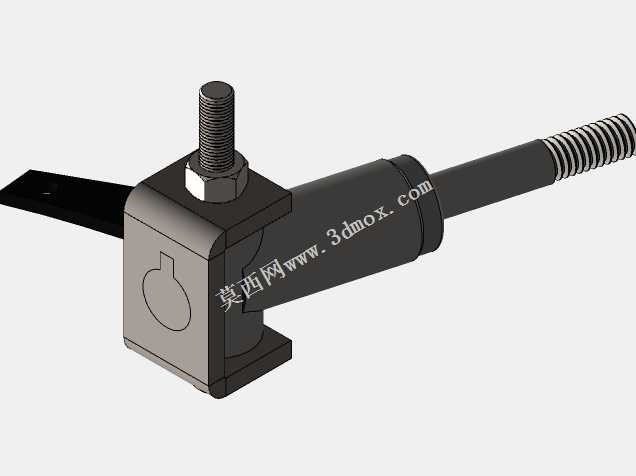

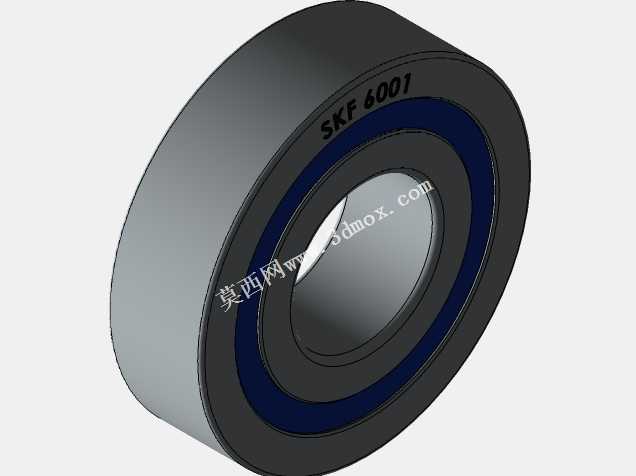

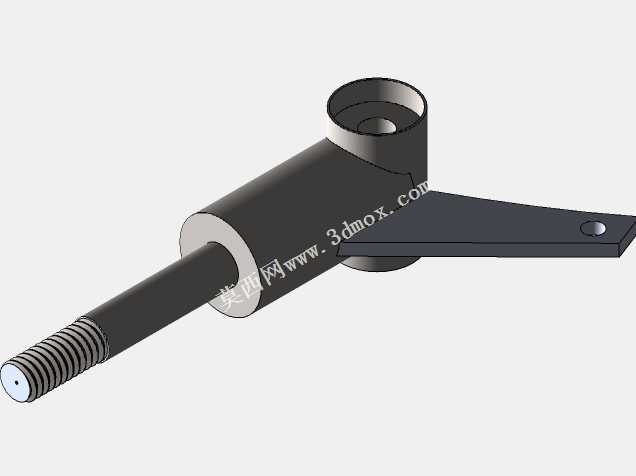

该转向轴总成是小型竞速卡丁车转向系统的核心传力部件，主要应用于校园自制竞速卡丁车、休闲娱乐场地卡丁车以及入门级小型越野卡丁车的转向传动环节，承担着将驾驶员施加在方向盘上的转向力矩传递至前轮转向节、同步带动两侧车轮完成偏转的核心作用，是决定车辆转向操控精度、行驶安全性能与驾驶手感的关键结构件。从功能特性来看，该总成集成了转向力矩输入、轴向定位、转动支撑、输出连接四大核心功能，输入端预留了与转向柱下万向节对接的安装接口，可适配不同直径规格的转向柱连接结构，中部通过双轴承支撑结构实现轴体的顺畅转动，有效降低转向过程中的转动阻尼，避免转向卡滞问题，输出端采用外螺纹配合定位轴肩的结构，可直接与转向摇臂锁紧固定，同时侧面预留的摇臂定位销孔能够传递大扭矩转向力矩，避免急打方向时出现摇臂打滑、转向失效的风险。在设计思路上，该结构充分考虑了卡丁车轻量化与高强度的双重需求，主体轴体采用阶梯轴结构设计，在轴承安装位、螺纹连接位、摇臂固定位分别设置对应直径的轴段，既减少了不必要的材料冗余实现减重，又通过轴肩结构实现各配合部件的轴向定位，省去了额外的定位卡簧与隔套零件，简化了整体装配流程；支撑座采用一体化铸铝结构设计，将轴承安装腔、车架固定耳、转向限位挡边集成在同一基座上，既保证了支撑刚度，又减少了装配累积误差，安装耳上预留的螺栓孔可直接固定在卡丁车车架前舱的安装横梁上，无需额外设计转接支架。从安装边界来看，该总成轴向总长度适配常规卡丁车前舱的布置空间，支撑座的安装孔位间距匹配主流自制卡丁车车架的横梁开孔尺寸，输出端螺纹长度可适配不同厚度的转向摇臂安装，轴体转动行程内无结构干涉，转向极限角度可通过支撑座上的限位结构配合摇臂进行限制，避免转向过度造成轮胎与车架剐蹭；轴承选型采用深沟球轴承，可同时承受径向载荷与少量轴向载荷，适配卡丁车行驶过程中路面颠簸传递至转向轴的冲击载荷，保证转向机构在复杂赛道行驶工况下的可靠性，整体结构拆装便捷，维护时仅需拆卸两端锁紧件即可完成轴承更换与轴体检修，非常适合学生赛事车队的快速调试与日常维护需求。
