Arduino Uno继电器屏蔽项目定制外壳结构

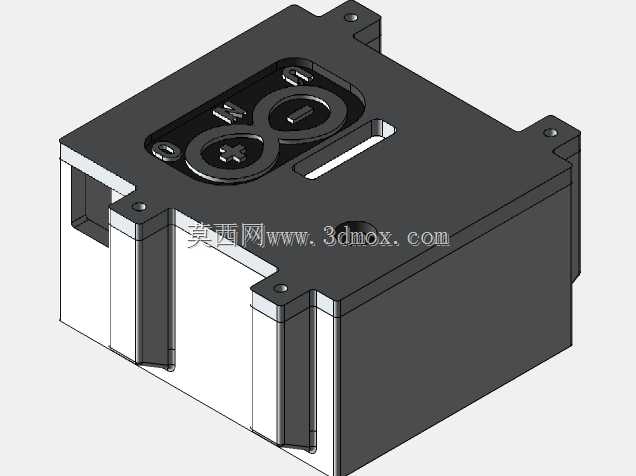

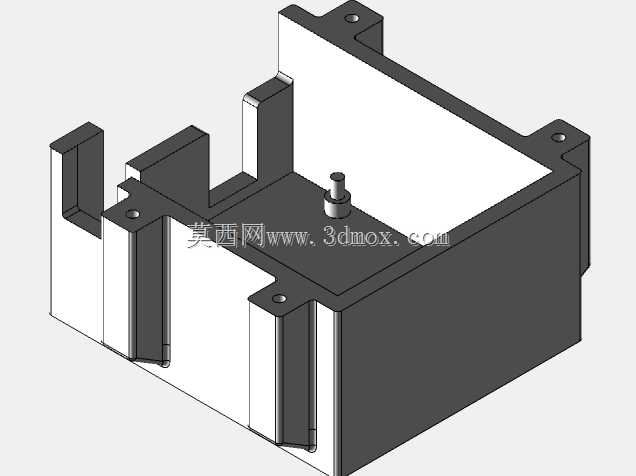

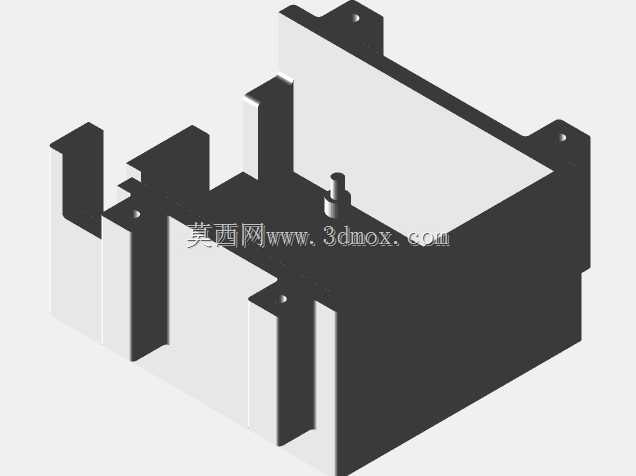

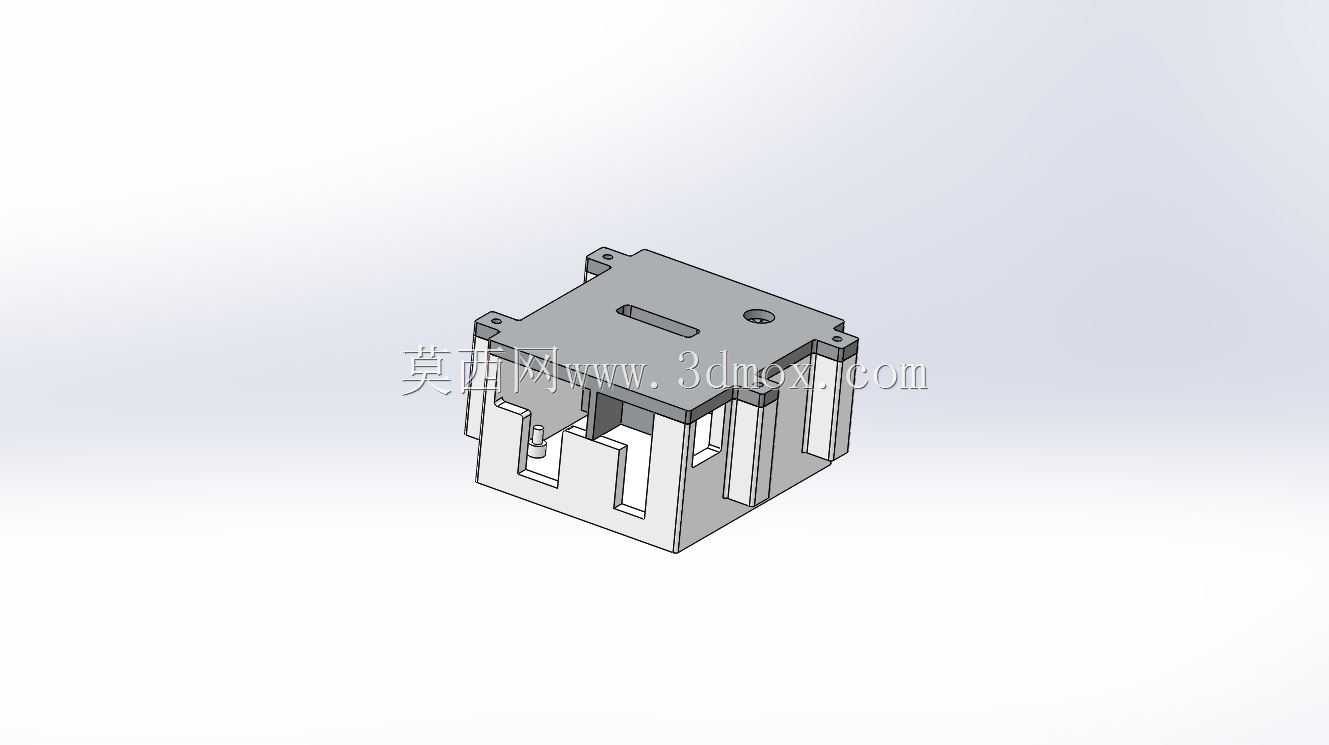

　　这款定制外壳是针对嵌入式控制项目开发的配套结构件，主要服务于搭载Arduino Uno控制板与自定义继电器模块的小型电控装置，在桌面级原型验证、小型自动化工位改造、学生科创项目调试这类场景中，这类定制化外壳的实用性远高于通用型材盒。很多做小型电控项目的工程师都遇到过类似问题：通用电控盒要么预留孔位不匹配，要么内部空间冗余太多，接线后模块晃动容易出现接触不良，要么就是继电器与主控板之间没有隔离，强电走线和弱电信号交叉干扰，导致控制信号误触发，这款外壳的设计就是直接针对这些实际使用中的痛点展开的。从结构布局来看，外壳采用上下分体式设计，下半部分为主体容纳腔，专门划分出主控板安装位与继电器模块安装区，两个区域之间设置有凸起的隔离筋，

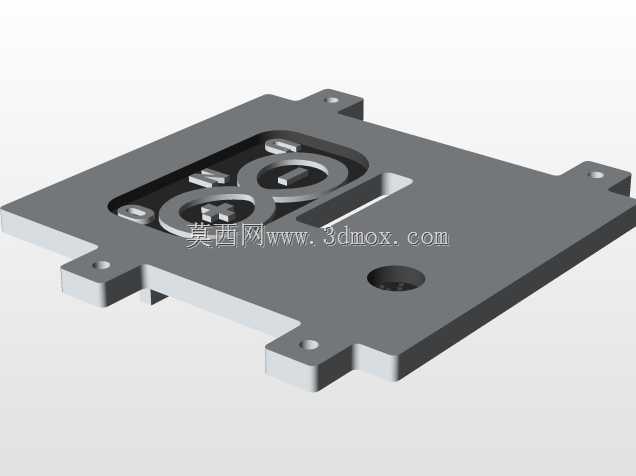

　　既可以从物理上分隔强弱电模块，避免接线时导线误碰造成短路，也能减少继电器动作时的电磁干扰对Uno板模拟量采集端口的影响。安装边界完全匹配标准Arduino Uno板的安装孔距，四个角预留的自攻螺丝柱高度经过校准，安装主控板后板载USB接口、电源端口刚好对齐外壳侧壁的预留开口，不需要额外打磨扩孔，插线时不会出现接口被壳体挡住的情况。继电器模块区域的空间尺寸适配常用的4路5V继电器模组，侧壁预留了强电接线的过线缺口，缺口边缘做了圆角处理，避免穿线时划伤导线绝缘层造成漏电风险。上半部分的盖板对应主控板复位按键、状态指示灯的位置做了下沉式的避让槽，不需要拆开外壳就能直接操作复位键，也能直观观察电源、信号、继电器动作的指示灯状态，

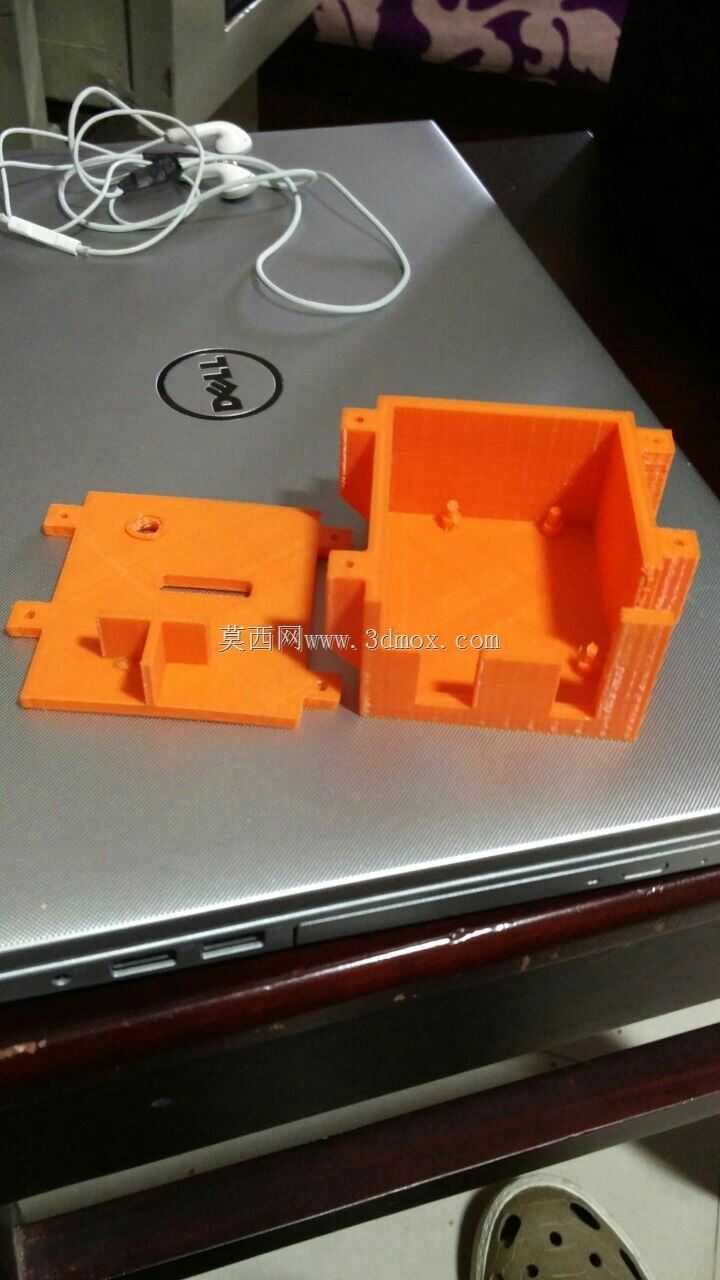

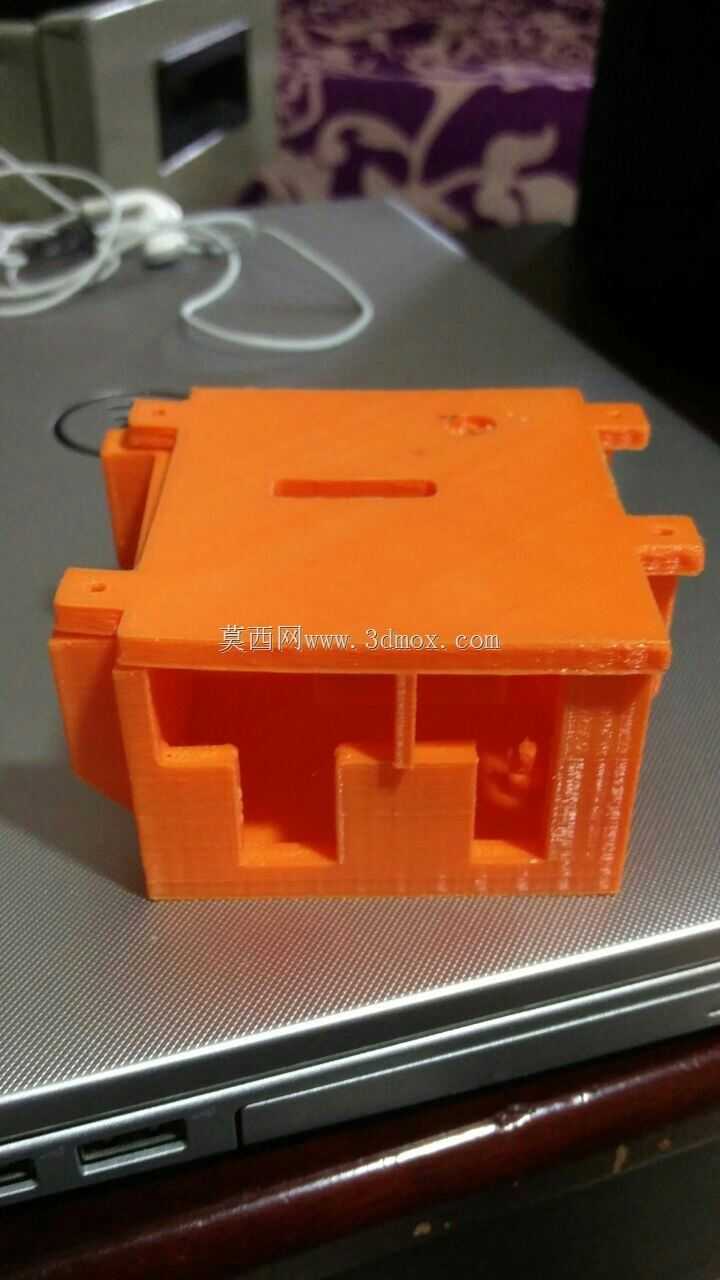

　　日常调试时不用反复拆装壳体，能节省不少项目调试的时间。外壳侧壁还预留了扩展槽位，如果后续项目需要添加蓝牙模块、传感器扩展板，不需要重新制作外壳，只需要在预留槽位开孔就能引出接线，适配项目迭代的需求。从实际使用的角度出发，外壳的壁厚设置为1.8mm，既保证了3D打印后的结构强度，日常拿取、挪动时不会轻易开裂，也不会因为壁厚过大导致打印时间过长、材料成本过高，内壁的加强筋沿着腔体边缘布置，避免长时间使用后壳体出现翘曲变形，保证上下盖扣合后缝隙均匀，不会出现卡扣错位的情况。在接线空间的预留上，主控板安装位下方预留了3mm的走线下层空间，杜邦线可以从板底走线，不会因为导线堆积导致盖板盖合时压到导线，造成接线松脱。

　　继电器区域的接线端上方预留了足够的操作空间，用螺丝刀拧紧接线端子时不会被壳体挡住，接线操作更顺手。这类定制外壳在原型开发阶段的作用很明确，一方面是给裸露的电路板提供物理防护，避免桌面的金属碎屑、洒落的液体接触到电路板造成短路，也能防止调试过程中误碰到带电接线端造成安全隐患；另一方面规整的结构布局能让整个电控模块的集成度更高，不需要零散地把主控板和继电器用胶带或者扎带固定在安装板上，整体外观更规整，也方便后续把整个模块集成到更大的设备内部。设计过程中没有做多余的装饰性结构，所有的凸起、开槽、筋位都是服务于实际安装和使用需求，比如外壳外侧的防滑棱，是为了在桌面挪动模块时增加摩擦力，避免模块从光滑的桌面滑落；边角处做的R2圆角，既避免了3D打印时的应力集中导致边角开裂，也不会因为尖锐边角划伤操作人员。对于做小型电控项目、嵌入式原型开发的从业者来说，这种完全匹配自身模块布局的定制外壳，比采购通用电控盒再自行改装的效率高很多，不需要反复测量孔位、切割打磨，拿到打印件就能直接组装使用，能大幅缩短原型制作的周期。
