白炽灯泡SolidWorks三维模型

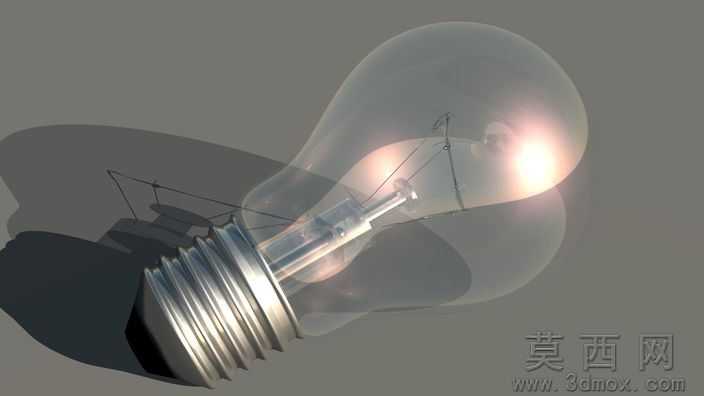

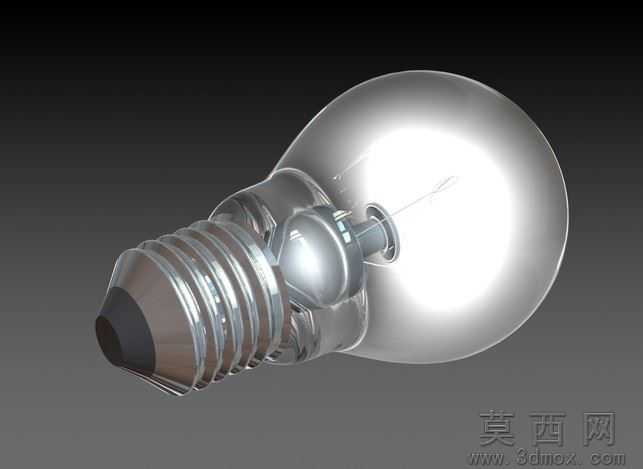

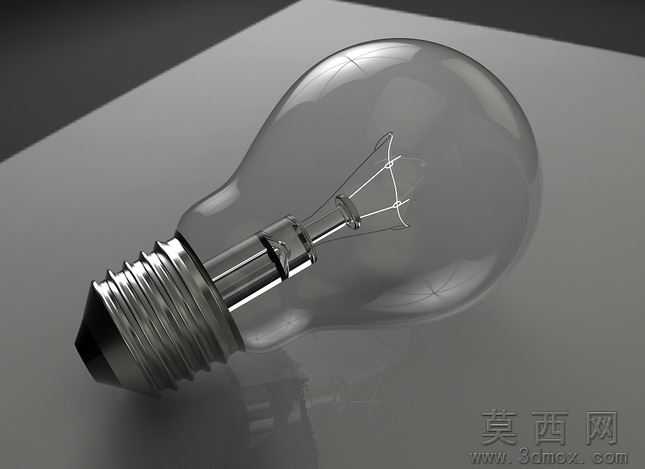

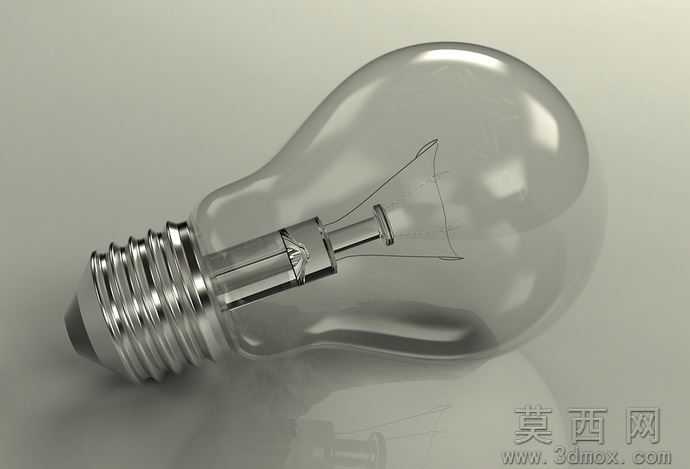

本白炽灯泡三维模型基于SolidWorks2010版本完成全流程建模，建模过程遵循真实灯泡的生产制造尺寸逻辑，首先通过旋转凸台命令完成灯泡玻璃泡壳的曲面构建，精准还原泡壳的弧形轮廓与厚度参数，再通过螺旋线与扫描命令制作金属螺口的螺纹结构，匹配标准E27螺口的牙距、牙高参数，内部灯丝部分采用多段3D草图配合扫描命令，还原钨丝的支撑结构与缠绕形态，内部导丝、灯芯柱等细小结构均按照实物比例逐一建模，无结构缺失。参数设计阶段严格参考民用白炽灯泡的通用尺寸，整体长度控制在105mm左右，泡壳最大直径60mm，螺口直径27mm，各部件装配间隙控制在0.1mm以内，符合真实产品的装配公差要求，所有特征均保留参数化设计记录，可根据需求调整尺寸规格适配不同型号灯泡的建模需求。渲染材质部分针对不同部件分别配置材质属性，玻璃泡壳设置为高透光度的清玻璃材质，调整折射率为1.52、透明度90%，添加轻微的磨砂质感模拟真实灯泡玻璃的表面效果；金属螺口配置镀锌金属材质，添加细微的拉丝纹理与磨损痕迹，还原金属螺口的真实质感；灯丝配置钨金属材质，调整自发光参数模拟灯丝通电后的发光效果，整体渲染采用黑色背景突出产品主体，光影效果贴合产品摄影的布光逻辑，呈现出精致的产品展示效果。结构原理上完整还原白炽灯泡的核心结构，外部由玻璃泡壳与金属螺口组成密封腔体，内部填充惰性气体减少钨丝蒸发损耗，灯丝通过导丝连接到螺口的两个电极，通电后电流通过钨丝产生热量升温至白炽状态实现发光，模型完整呈现各部件的装配关系，可直观展示灯泡的内部构造与工作原理。软件兼容方面，模型除原生SolidWorks2010格式外，提供通用STP格式文件，可兼容UG、Pro/E、Catia等主流三维设计软件打开编辑，无需额外格式转换，不同软件打开后不会出现破面、特征丢失等问题，适配不同设计人员的软件使用习惯。研发教学应用层面，该模型可作为工业设计专业产品建模教学的典型案例，用于讲解旋转特征、扫描特征、曲面建模等基础命令的使用技巧，也可作为灯具产品研发的基础参考模型，用于灯具装配干涉检查、产品渲染展示等工作，同时也可作为科普教具直观展示白炽灯泡的内部结构，帮助学习者理解电光源的工作原理，适合三维建模初学者练习基础建模操作，也可用于产品效果图制作、虚拟场景搭建等场景使用。
