轻量化镂空结构三人夹Amarok工装夹具

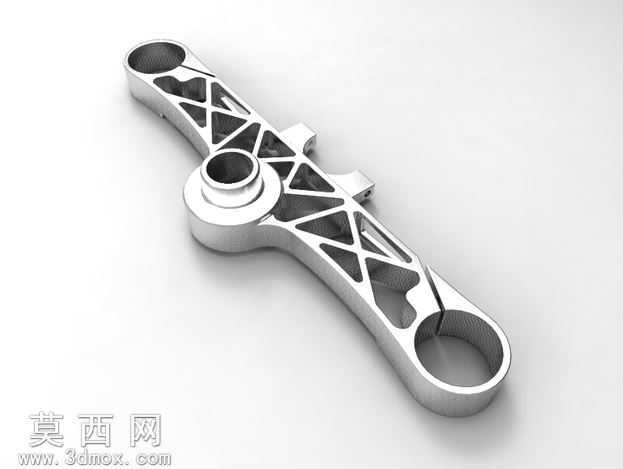

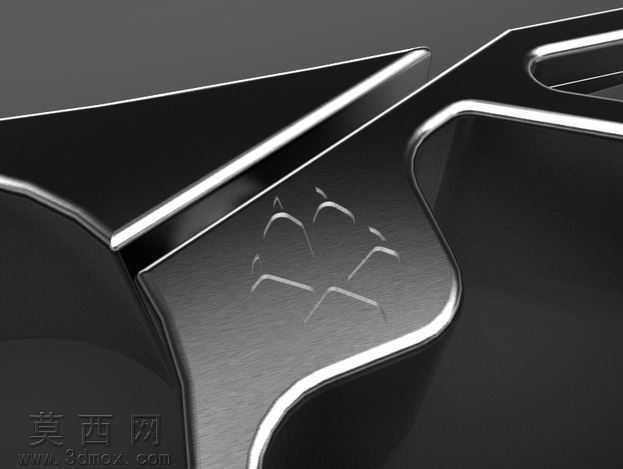

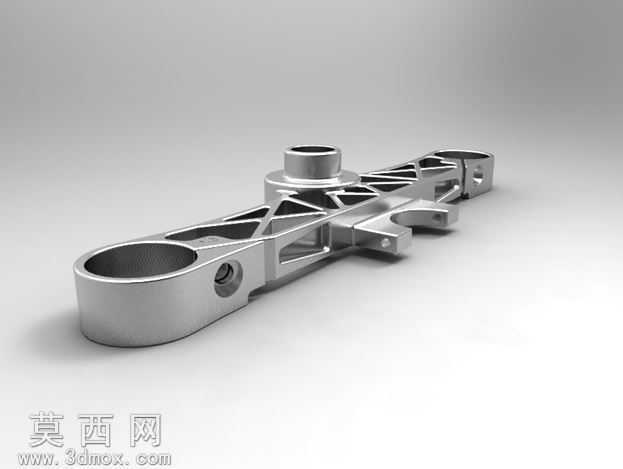

该款三人夹Amarok采用三维参数化建模方式完成整体设计，建模过程中以功能实现为核心导向，先完成整体轮廓的基准搭建，确定三个夹持端的中心距、同轴度等核心装配基准，再逐步细化各部位的结构细节。整体采用一体化镂空桁架式结构设计，在保证结构刚性与夹持强度的前提下，尽可能去除非受力区域的多余材料，最终成品重量控制在391克，实现了轻量化与结构强度的平衡，适配高频次装夹作业的使用需求。材质表现上模拟了硬质阳极氧化铝合金的金属质感，渲染阶段采用影棚级柔光布光方案，通过主光勾勒零件的棱边轮廓与镂空结构的光影层次，辅光弱化金属表面的生硬阴影，搭配高动态范围环境贴图还原金属材质的细腻反射效果，清晰呈现出零件表面的机加工纹理、安装孔位的倒角细节以及各连接部位的过渡圆角，让整体视觉效果贴近真实加工后的实物状态。结构设计上，主体设置三处环形夹持工位，可同时完成三个点位的同步装夹定位，中部设置的圆柱形安装基座可与配套的驱动机构、固定支架完成精准对接，侧面预留的定位销孔与螺纹安装位可拓展附加定位模块，适配不同规格工件的装夹需求；镂空筋条的走向完全贴合零件受力传导路径，在夹持受力时可将应力均匀分散至整体框架，避免局部应力集中导致的结构变形，各部位的壁厚经过反复校核，既满足机加工的工艺要求，也保证长期使用下的结构稳定性。设计过程中针对夹持工位的同轴度、安装面的平面度做了多次参数迭代，调整了筋条的排布密度与壁厚参数，在减重的同时避免夹持作业时的颤振问题，保证装夹精度；各边角位置均做了去毛刺倒角处理，既提升了零件的握持使用安全性，也优化了金属零件的视觉质感，整体结构无冗余设计，所有特征均服务于装夹功能的实现，可直接用于数控加工生产或3D打印原型验证，适配多工位同步装夹的作业场景。
