小型手动不锈钢板轧制设备结构设计

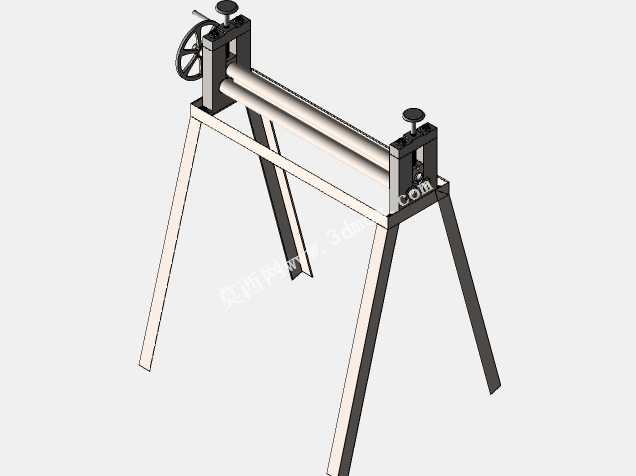

该设备主要面向小型钣金加工场景、个体五金加工作坊以及不锈钢装饰件加工场景，针对小批量、窄幅不锈钢薄板的校平、压延、预成型工序设计，可替代大型轧钢设备完成小规格板材的加工需求，无需配套复杂的动力管线与大型安装场地，适配零散加工、现场修配类的作业需求，解决小型加工场景下大型轧钢设备投入成本高、占地空间大、无法灵活移动作业的痛点。设备核心功能为通过平行对辊的挤压作用，将送入辊缝的不锈钢薄板进行压延校平，可通过端部的手轮调节机构调整上下辊的间隙距离，适配不同厚度的不锈钢板加工需求，辊体采用高刚性金属材质设计，保证轧制过程中辊形不变形，确保板材轧制后的平面度与厚度均匀性；支架采用三角支撑的腿式结构，无需额外浇筑安装基础，放置在平整地面即可开展作业，支腿的倾斜角度经过力学校核，可承受轧制过程中的径向挤压力与板材送进的轴向力，避免作业过程中设备出现晃动、侧翻的问题。设计过程中优先考虑手动作业的操作便利性，调节手轮设置在设备侧方的易操作位置，操作人员站立状态即可完成辊缝调节与板材送进操作，辊体两端的轴承座采用可调式安装结构，既保证辊体转动的顺滑度，也可长期使用后调整间隙补偿辊面磨损，延长设备整体使用寿命；设备整体外形紧凑，支腿底部预留了安装固定孔位，若有长期固定作业需求，可通过膨胀螺栓将设备固定在水泥地面或工作台面上，进一步提升作业稳定性；辊面经过精加工处理，表面粗糙度低，轧制不锈钢板时不会在板面留下压痕、划痕，满足装饰类不锈钢板材的表面质量要求。设备的进料端与出料端均预留了足够的操作空间，操作人员可手持板材平稳送入辊缝，轧制完成的板材可顺着出料方向自然送出，无需额外的导向辅助结构；整体结构无复杂的电控、液压组件，日常维护仅需定期对辊体轴承加注润滑脂即可，维护成本极低，适合缺乏专业设备维护能力的小型加工场景使用，可完成0.1mm到1mm厚度范围内不锈钢薄板的校平、轻微压延作业，也可适配铝板、铜板等其他有色金属薄板的同类加工需求。
