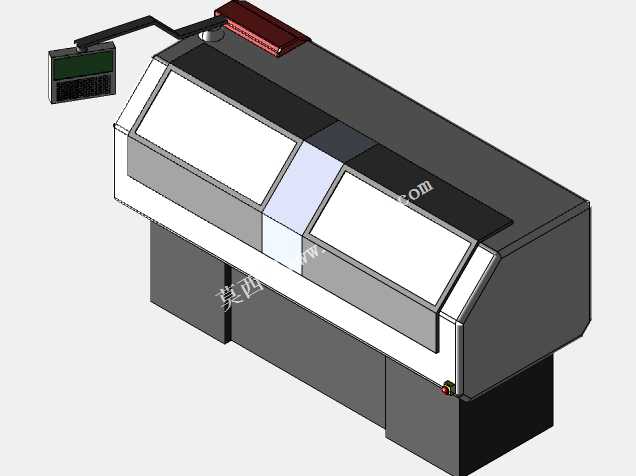

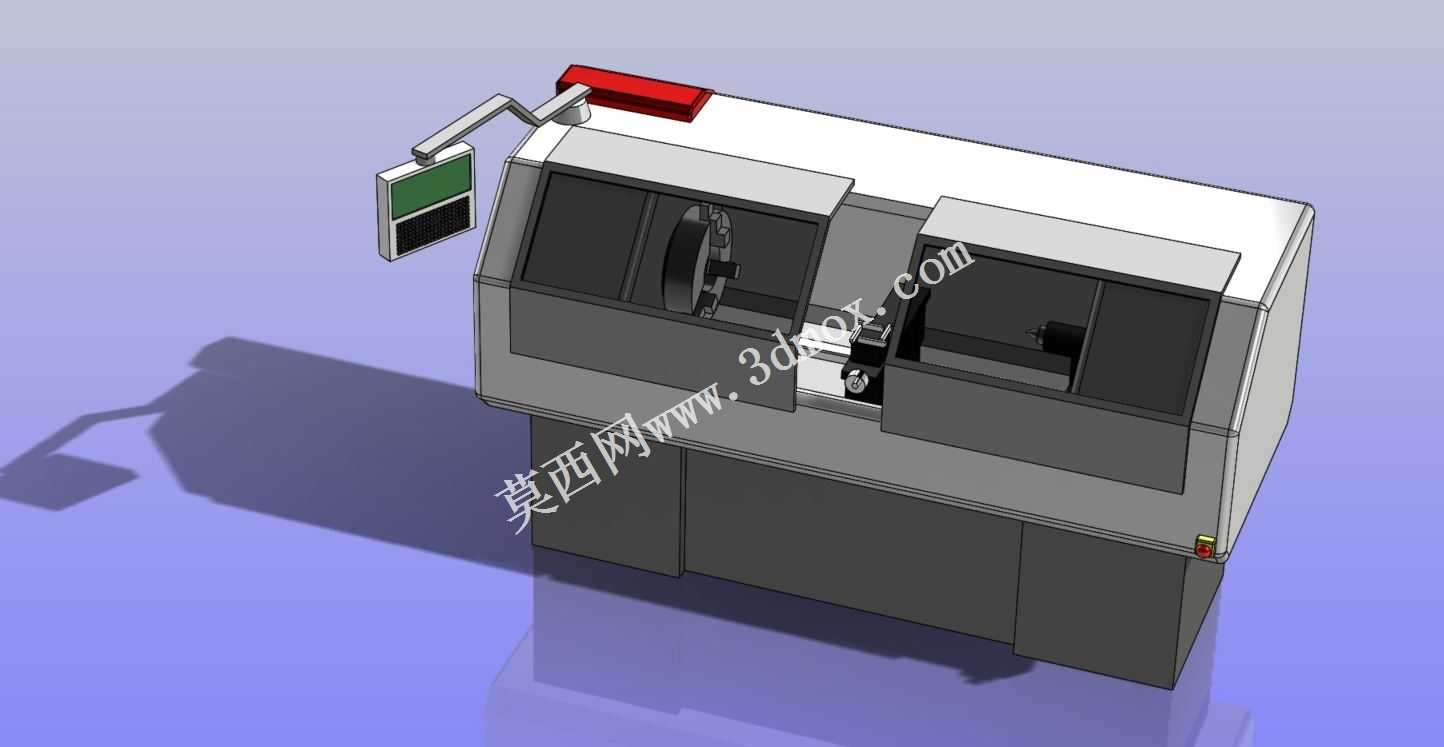

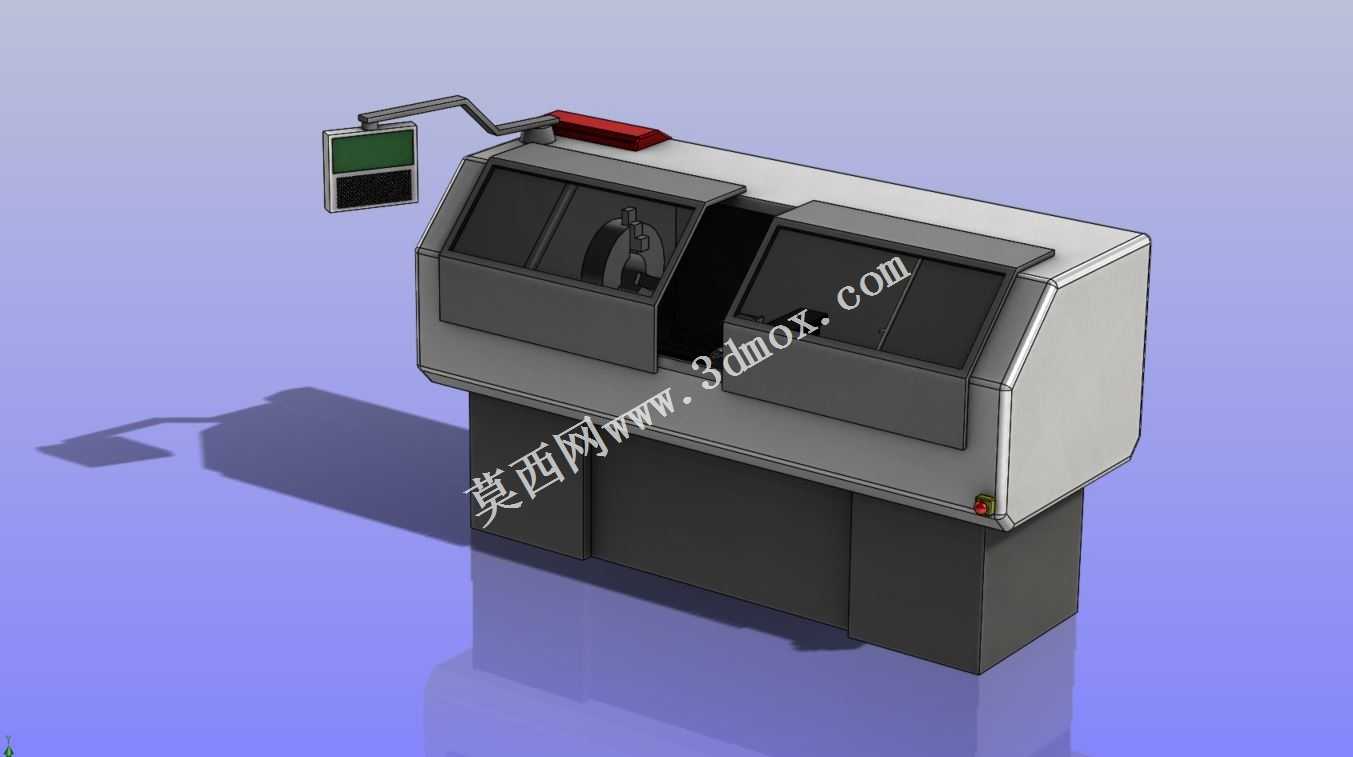

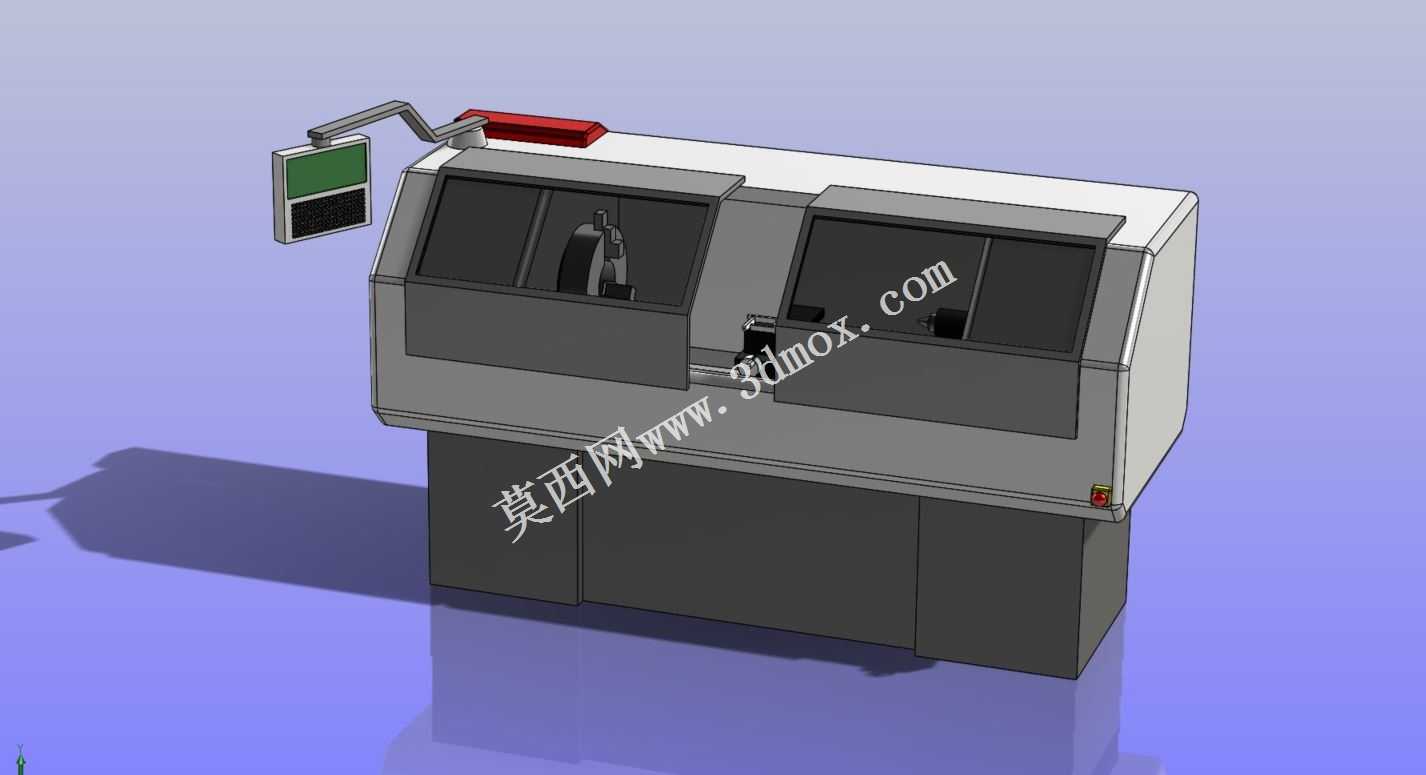

带冷却流模拟结构的斜床身数控车床

这款数控车床三维结构主要面向中小批量精密金属零件加工场景，适配机械加工车间、五金制造厂区、职业院校实训基地等场所的日常车削作业需求，可完成轴类、盘类零件的外圆、内孔、螺纹、锥面、复杂回转曲面的切削加工，是离散制造领域应用范围极广的通用金属切削设备。从实际用途来看，该结构还原了量产型数控车床的完整外部防护与操作布局，可用于车间布局规划的可视化推演、新员工设备操作认知教学、机床冷却流场仿真分析的基础载体，也能作为非标自动化产线对接机床上下料机构时的干涉校验参考模型。产品功能特性上，模型完整还原了车床的倾斜式操作观察窗、悬臂悬挂操作面板、顶部三色警示灯、底部一体式床身基座结构，特别针对车间冷却流模拟需求增设了防护盖结构，能够在仿真分析中还原切削冷却液飞溅阻隔、外部气流侵入防护的实际工况，避免流场模拟过程中出现无防护边界导致的计算偏差，防护结构的开合角度、观察窗的可视范围都按照实际操作需求做了还原，操作面板的悬臂可调整角度范围覆盖操作人员站立操作的舒适视野区间，警示灯的安装位置处于车间通道可视范围内，满足生产现场的安全管理要求。设计思路层面，整体结构遵循量产数控车床的人机工程逻辑，外部防护采用大倾角流线型造型，既能够减少切削液、铁屑在防护壳表面的堆积，也能缩小设备整体占地投影面积，提升车间空间利用率；底部基座采用分体式支撑结构，预留了设备调平、二次灌浆的安装空间，防护盖的密封结构贴合床身结合面，能够在冷却流模拟中还原真实的气流阻隔效果，避免外部紊流进入加工舱影响流场计算精度。外形尺寸与安装边界方面，模型还原的设备整体长宽高比例符合通用斜床身数控车床的量产规格，长度方向预留了操作面板悬臂伸展的空间，宽度方向覆盖了床身基座与排屑机构的安装位置，高度方向考虑了警示灯安装后的顶部净空要求，设备安装时底部需要预留至少100mm的调平垫块空间，后侧需要预留电气线路、冷却管路的接驳空间，左右两侧需要预留不小于800mm的操作与维护通道，完全匹配常规机械加工车间的设备布局规范，能够直接用于产线规划的三维布局校核。
