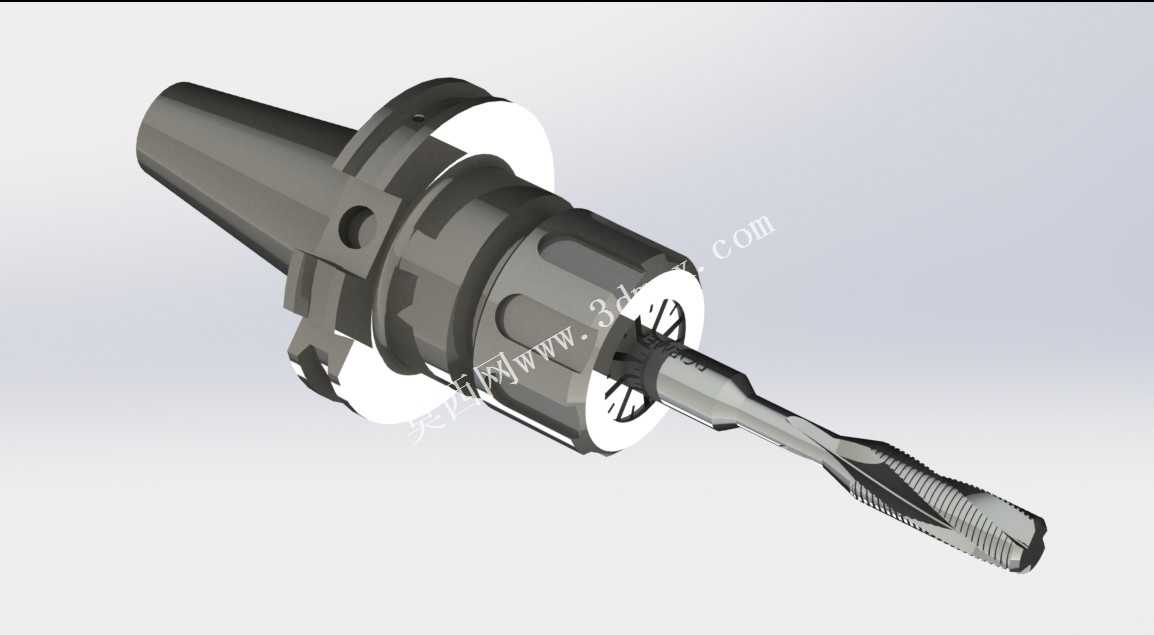

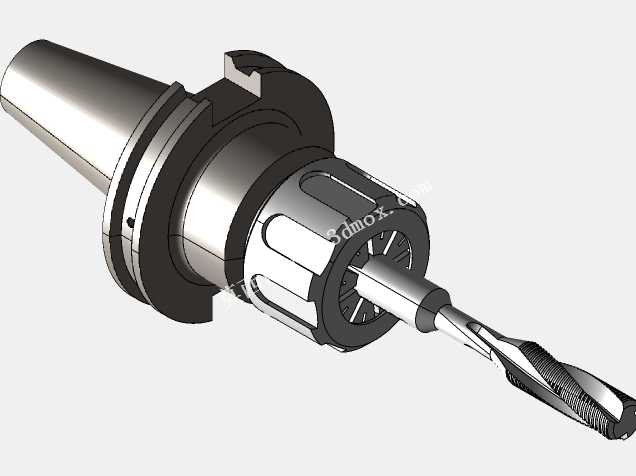

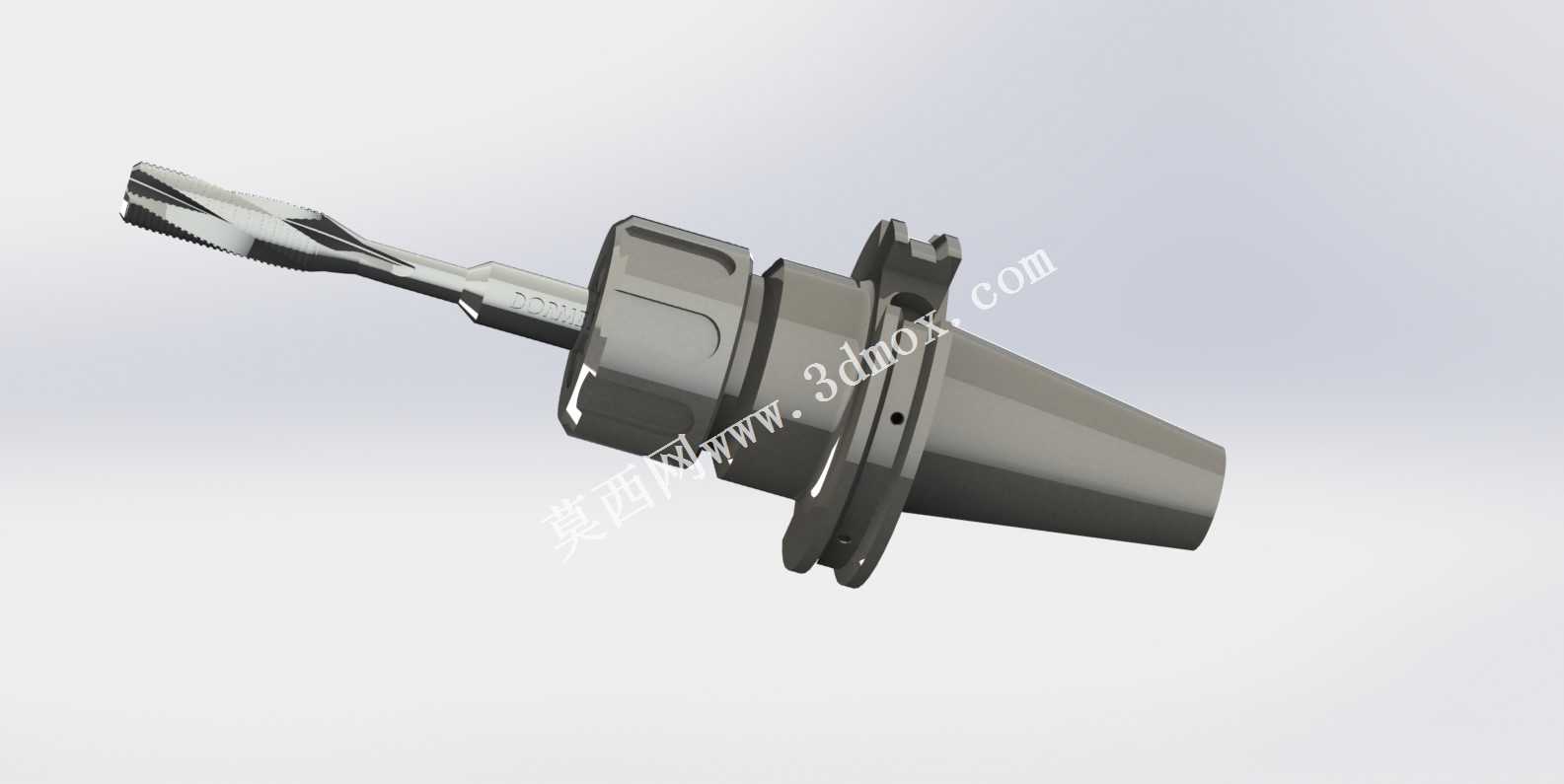

DIN69871标准攻丝加工用丝锥刀柄

这款适配DIN69871标准接口的攻丝刀架，是数控铣削、加工中心工序中完成内螺纹攻丝作业的核心配套装夹部件，主要应用于金属切削加工场景，覆盖普通碳钢、合金钢、有色金属等多种材质工件的内螺纹加工工序，在通用机械制造、汽车零部件加工、五金配件生产等领域的机加工环节被广泛使用，能够稳定装夹M14规格的机用丝锥，完成对应规格内螺纹的切削成型作业。从实际功能来看，该刀架承担着连接机床主轴与切削丝锥的核心作用，一方面要匹配机床主轴的标准锥度接口实现刚性定位，保证装夹后的同轴度精度，避免攻丝过程中出现丝锥偏摆、螺纹牙型受损、丝锥折断等问题；另一方面要为丝锥提供稳定的夹持力，同时适配攻丝过程中微量的轴向浮动需求，抵消主轴进给与丝锥导程之间的微量误差，提升螺纹加工的成型质量，降低刀具损耗。在设计思路上，这款刀架严格遵循DIN69871的主轴接口标准，锥柄部分的锥度、法兰定位尺寸、拉钉配合结构都完全匹配对应规格的机床主轴安装要求，无需额外改装即可直接装夹使用；夹持端采用弹性锁紧结构，能够适配对应柄径的丝锥装夹，锁紧后夹持力均匀，不会损伤丝锥柄部，同时拆装刀具操作便捷，能够减少工序换刀的辅助时间。刀架的整体外形采用锥柄加直身夹持段的结构，锥柄部分的安装边界完全符合标准主轴的内锥孔尺寸要求，安装后法兰端面与主轴端面紧密贴合，保证高速回转过程中的动平衡性能；整体轴向长度控制在常规加工的安全行程范围内，不会在Z轴进给过程中与工件夹具、工作台面发生干涉，适配立式、卧式加工中心以及数控铣床的常规加工行程。刀架的外表面做了硬化防锈处理，能够抵御切削液、金属切屑的长期侵蚀，延长部件的使用寿命，关键配合面都做了高精度磨削处理，保证装夹后的重复定位精度，在批量攻丝加工中能够保持稳定的加工精度，减少因装夹误差导致的工件报废问题。
