电源变压器用基座连接组件结构设计

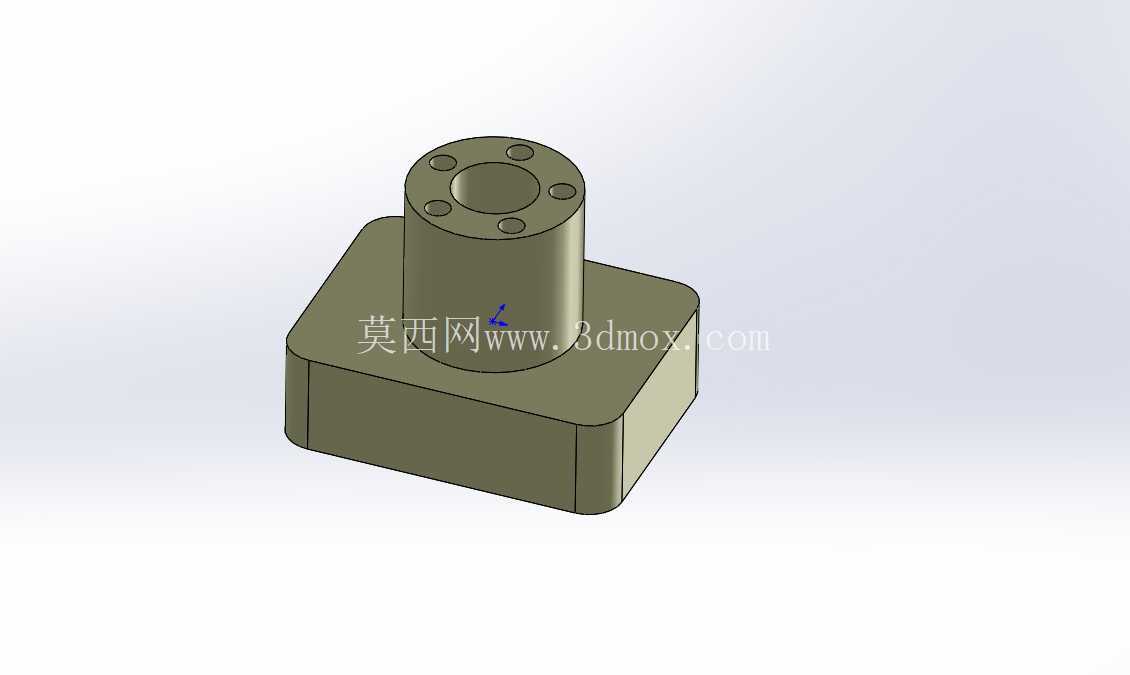

　　在低压配电、小型工控设备的电源转换场景中，这类基座连接组件是电源变压器实现本体固定与外接线路对接的核心承载构件，日常多应用于桌面式小型电源变压器、工控柜内嵌入式变压模块的装配环节，承担着变压器主体定位、外接端子绝缘承载、安装面应力分散的多重作用。从结构设计逻辑来看，下方方形底座做了四角倒圆角处理，并非单纯为了外观规整，实际是为了避免安装时锐角划伤操作人员手部，同时减少注塑或金属压铸成型时的应力集中点，降低批量生产过程中边角开裂的不良率；底座的平面度公差控制在0.1mm以内，能够保证与设备安装面完全贴合，避免长期受震动出现固定螺栓松动的问题。

　　上方凸起的圆柱连接端，端面均匀分布六个小孔，中心设置大尺寸沉孔，这类结构是为了匹配变压器绕组的引出端固定需求：中心沉孔用于容纳主接线柱的绝缘护套，周边六个小孔分别对应不同电压等级的接线端子定位，孔位的位置度公差严格控制在0.05mm，能够保证接线端子装配后与外部接插件的对接精度，避免出现插针偏斜导致的接触不良问题。圆柱与方形底座的衔接处做了R角过渡，而非直角拼接，这一设计是考虑到变压器工作时会产生轻微的工频振动，R角过渡能够分散衔接处的结构应力，避免长期振动导致焊缝或结合面出现疲劳断裂。从安装边界来看，方形底座的侧边预留了螺栓沉孔的安装空间，安装时可采用M4内六角螺栓从底座上方沉孔处穿入，与设备安装板的螺纹孔锁紧，沉孔深度设计能够保证螺栓头部完全没入底座平面，不会突出表面干涉其他元器件的排布；整体组件的总高度控制在适配常规小型电源变压器的安装空间范围内，不会额外占用柜内过多的垂直安装空间，圆柱部分的外径尺寸与标准变压器引出端的防护套尺寸完全匹配，可直接替换同规格的老旧损坏基座，无需额外修改安装孔位。

　　在实际选型应用中，这类结构件需要兼顾绝缘性能与结构强度，若采用金属材质制作，圆柱端面的孔位内需加装绝缘衬套，避免接线端子与金属基座导通出现漏电风险；若采用阻燃工程塑料注塑成型，则需要保证材料的耐温等级达到B级以上，能够承受变压器长期工作时的温升，不会出现高温变形问题。设计过程中还需要考虑组件的同轴度要求，圆柱部分的中心轴线与方形底座的安装面垂直度公差不超过0.08mm，否则会导致外接接插件装配后出现歪斜，长期插拔会磨损接插件的接触片，缩短接插件的使用寿命。

　　底座的底面还设计了浅槽结构，用于安装密封橡胶圈，当变压器应用在多粉尘、轻度潮湿的工控场景时，橡胶圈能够填充底座与安装面之间的缝隙，避免粉尘、水汽从安装缝隙处进入变压器内部，提升组件的环境适应能力。这类构件虽然结构看似简单，但每一处尺寸细节都直接影响电源变压器的装配效率与长期运行可靠性，建模过程中需要重点关注各衔接处的圆角参数、孔位的位置度约束、安装面的平面度要求，才能保证加工出的实物能够直接适配现有变压器的装配体系，无需二次修配。
