迷你型气动二联件气源处理组件结构

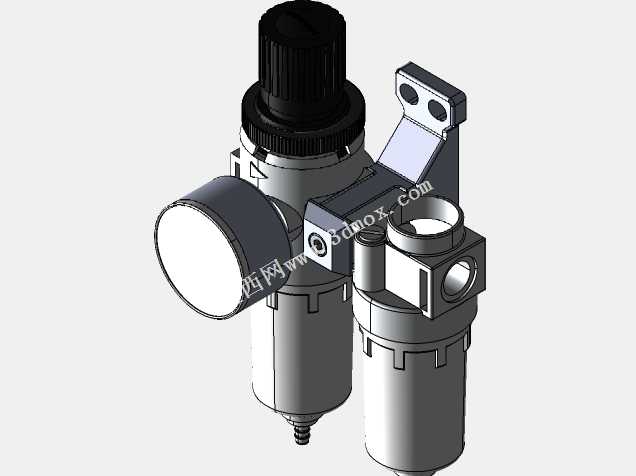

在轻工自动化生产线、小型气动设备集群、包装机械气路、电子组装工位等对气源洁净度与压力稳定性有要求的场景中，这类紧凑结构的气源处理组件是气动系统前端的核心配置，直接决定后端气缸、气动阀、真空发生器等元件的使用寿命与运行稳定性。该组件集成了空气过滤减压与油雾供给两大核心功能，前端过滤单元可拦截压缩空气中携带的液态水滴、锈蚀颗粒、管道杂质，避免杂质磨损气动元件密封副、堵塞节流孔道；减压模块可将管网波动的输入气压稳定在设定输出值，抵消气源压力波动对执行元件动作精度的影响；搭配的油雾单元可将润滑油雾化后随气流送入后端气动元件，对运动摩擦副进行持续润滑，降低元件磨损速率，减少卡滞故障。设计上采用一体化集成安装支架，将两个功能单元紧凑并联，相比分体式安装大幅缩小了安装占用空间，适配小型设备内部局促的安装空间；顶部设置大尺寸防滑调压旋钮，无需额外工具即可手动调节输出压力，旋钮带锁止结构可避免设备运行中误碰导致压力偏移；过滤杯采用透明可视材质，可直接观察内部积水水位与杂质堆积情况，底部设置快排式排水结构，无需拆卸杯体即可快速排出积存冷凝水；接口采用标准管螺纹规格，可直接对接常规气动管路，无需额外转换接头。安装边界上，组件整体采用立式安装布局，安装支架预留两个对称固定孔位，可直接固定在设备型材面板或安装板上，安装时需预留底部排水操作空间与侧面管路插拔空间，避免与周边线缆、结构件产生干涉；整体重量较轻，对安装板的承重要求极低，可适配薄壁设备面板的安装需求；进出气口采用同侧布局，管路排布整齐，可减少气路弯折，降低管路压力损失。
