快开式带锁紧结构罐用压力人孔盖

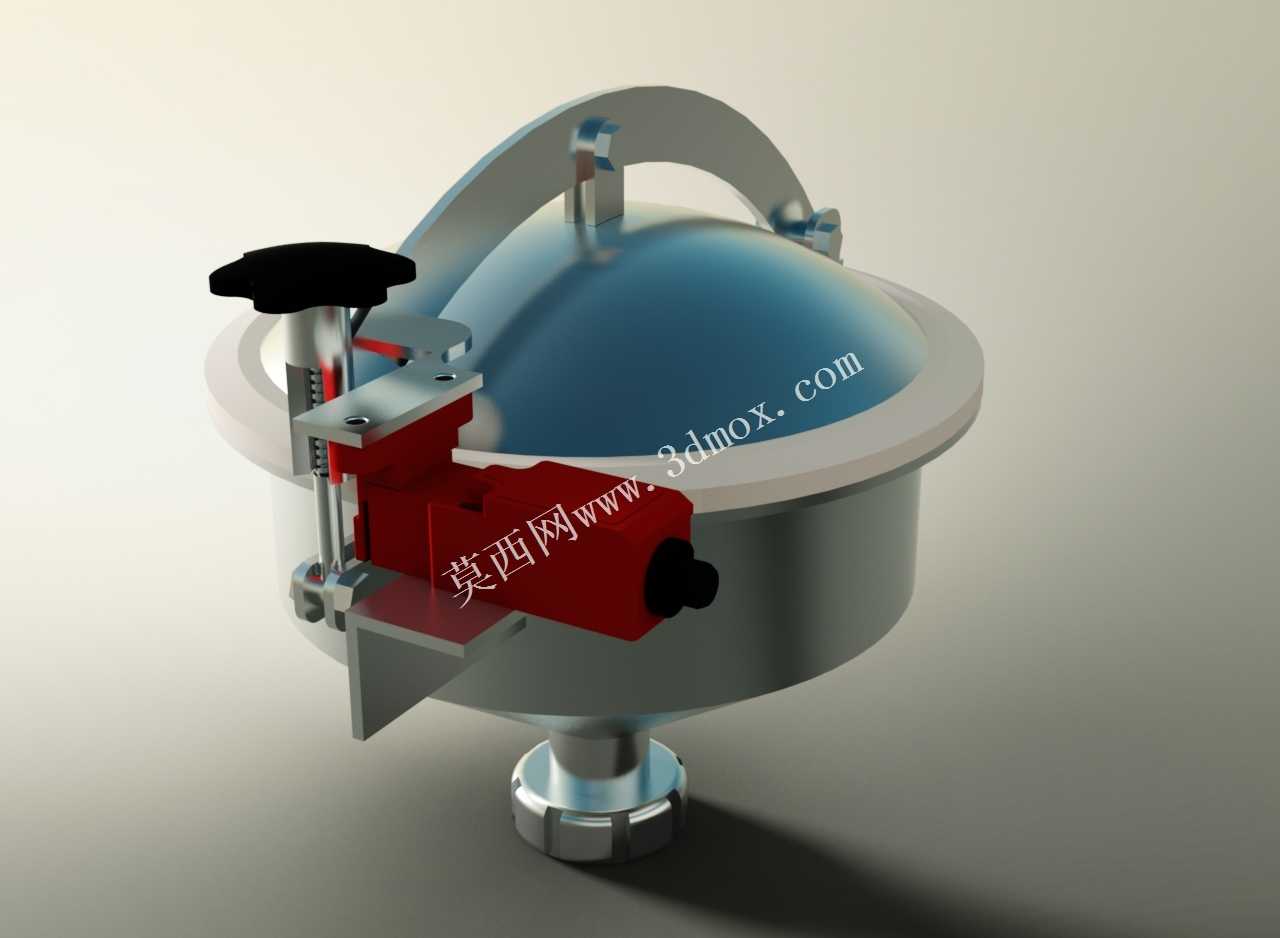

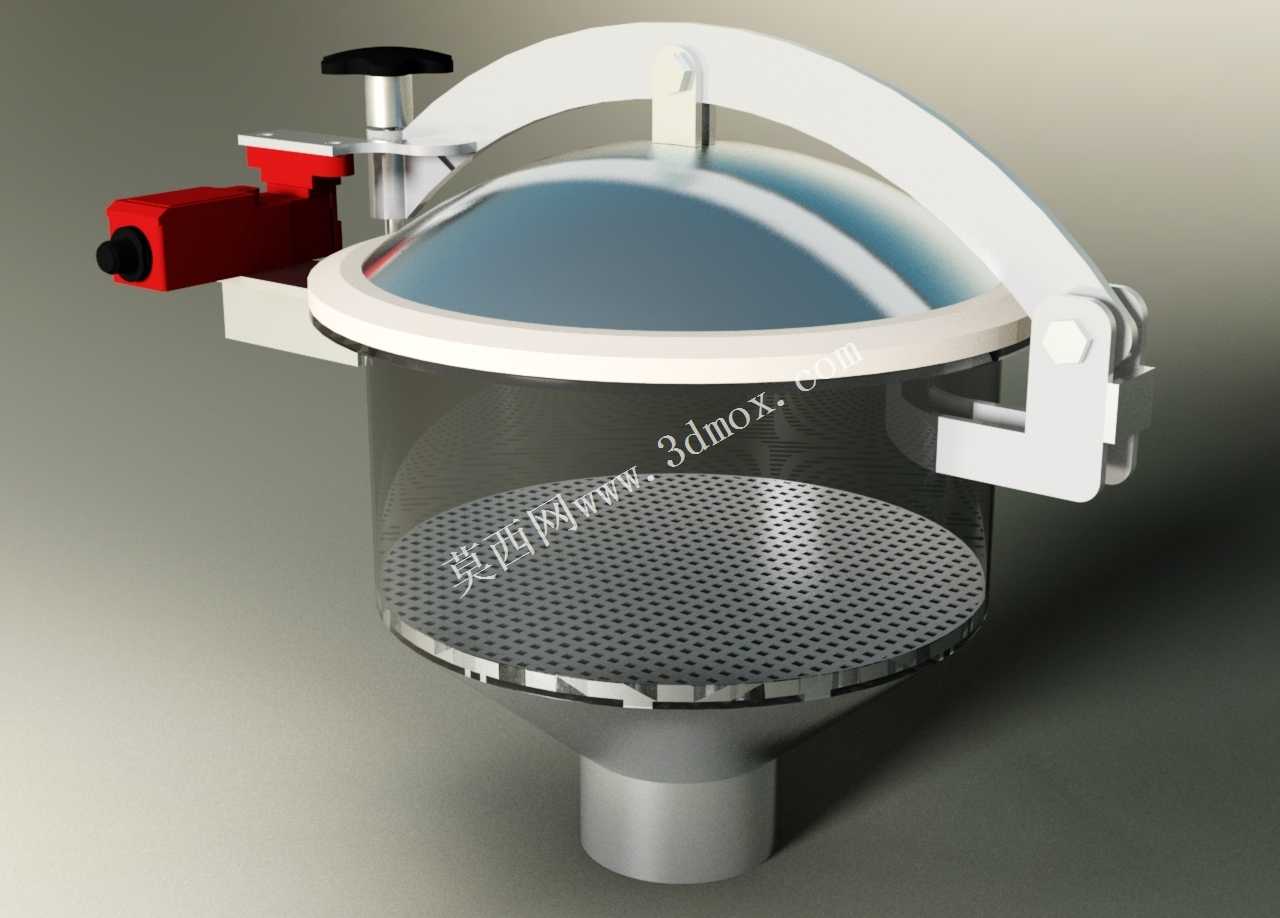

这款带快开锁紧结构的罐用压力人孔盖，主要应用于常压及低压流体储运、过滤处理类罐体设备上，常见于水处理过滤单元、小型承压储液水箱、卫生级流体输送系统的罐体顶部或侧壁位置，作为人员进入罐体内部开展检修、清理、填料更换作业的通行通道，同时兼顾罐体运行过程中的密封承压需求，避免罐内流体渗漏、外界杂质侵入污染介质。在实际生产场景中，这类人孔盖常配套过滤类罐体使用，当过滤单元需要更换滤材、清理截留杂质时，无需拆卸大量法兰螺栓，仅需操作侧边的快开锁紧机构即可快速开启盖板，大幅缩短运维作业的准备时间，降低一线操作人员的劳动强度。从功能特性来看，该人孔盖采用圆弧穹顶式盖板设计，相比平板式盖板拥有更优的承压能力，可均匀分散罐内压力带来的结构应力，减少盖板变形导致的密封失效风险；侧边集成的凸轮式快开锁紧组件，搭配顶部的旋转压合手柄，可实现单人徒手操作启闭，锁紧过程中压块会均匀压紧盖板边缘的密封胶条，保证整圈密封面的压力一致，避免局部渗漏。设计过程中，首先围绕罐体的安装开口尺寸确定了法兰底座的配合边界，底座采用下接短颈结构，可直接与罐体开孔处焊接固定，短颈的过渡圆弧设计可减少焊接应力集中，同时避免罐内流体在开孔处形成流动死角；盖板与底座之间采用铰接式连接结构，铰接点设置在锁紧机构对侧，开启时盖板可沿铰接轴翻转至侧边，无需完全拆下盖板，避免高空作业时盖板坠落的安全隐患；锁紧机构的行程经过反复校核，既保证密封胶条达到足够的压缩量实现密封，又避免过度压缩导致胶条过早老化失效，操作手柄的握持位置做了防滑加宽处理，带压状态下操作也不会出现打滑问题。安装边界方面，该人孔盖的底座法兰外径适配常规DN400标准罐体开孔，底部短颈外径与开孔内径匹配，焊接时无需额外制作过渡转接件；整体高度控制在220mm以内，盖板开启后的翻转半径不超过300mm，安装时仅需在罐体周边预留350mm以上的操作空间即可满足日常启闭、检修的操作需求，不会与罐体周边的管线、支架产生干涉。穹顶式的盖板外形还可避免罐内冷凝水、残留介质在盖板顶部积存，减少介质残留带来的腐蚀风险，整体结构的受力部件均做了加厚处理，可承受0.3MPa以内的工作压力，满足多数低压过滤、储水类罐体的使用要求。
