管子焊接用可调V形滚轮支撑装置

在管道预制、小型金属构件焊接的作业场景中，不同管径的圆管对接、环缝焊接一直存在定位难、转动不畅的痛点，这款可调V形滚轮支撑装置正是针对这类作业需求设计的专用定位支撑结构。它主要用于车间小批量管件焊接作业时的工件承托，既可以作为独立支撑单元配合手动焊接作业使用，也可以成对布置组成简易滚轮架，承托长度较大的直管段，方便焊工转动管件完成整圈环缝的焊接操作，避免焊接过程中管件移位、转动卡顿导致的焊缝成型差、焊接位置偏差等问题。

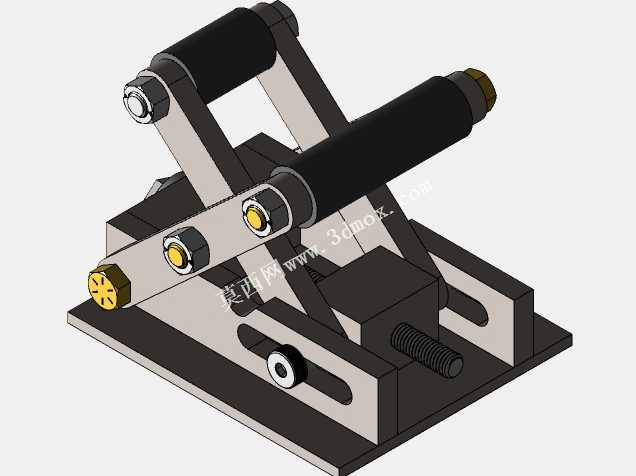

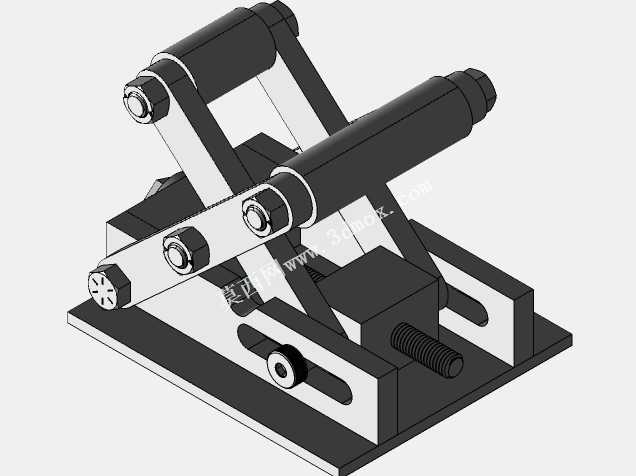

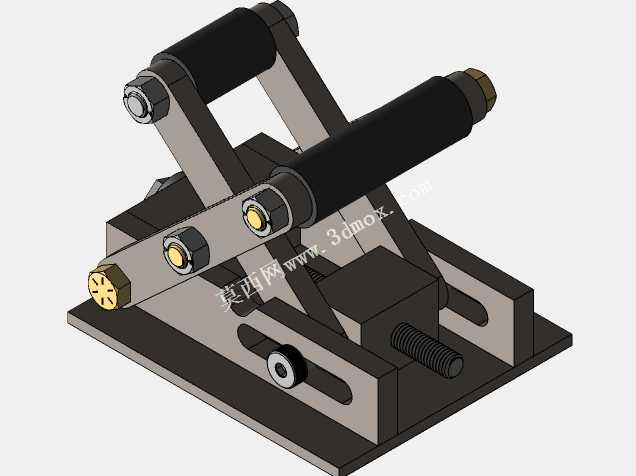

这款装置的核心功能是通过V形布局的双滚轮实现圆管类工件的自定心承托，两个滚轮对称分布在V形支撑的两个斜面上，无论管径在适配范围内如何变化，工件的中心始终保持在V形结构的对称中心线上，无需反复调整对中位置，大幅降低管件装夹的辅助时间。底部的调节结构采用梯形螺纹传动副，转动端部的调节螺杆即可带动V形支撑组件沿底座的长槽导轨滑动，实现支撑高度与前后位置的微调，适配不同直径管件的支撑高度需求，也能配合不同长度的管件调整支撑点位置，避免管件因悬臂过长产生挠度变形。底座上开设的长圆形安装孔可以适配不同的工作台安装孔位，方便将装置快速固定在焊接工作台、工装平台上，安装时无需额外加工定制孔位，适配性更强。

设计过程中优先考虑了焊接作业的工况需求，滚轮采用耐磨金属材质，表面做光滑处理，既可以承受管件的重量，也能保证工件转动时的顺畅度，不会刮伤管件表面；所有铰接位置都采用螺栓加防松螺母的连接结构，既保证滚轮转动灵活，也能承受焊接作业时的飞溅、高温影响，不会轻易出现松动卡滞；整体结构采用板式拼装结构，没有复杂的曲面铸件，加工难度低，普通的铣削、钻孔工序即可完成所有零件的加工，制造成本低廉，适合小型加工厂、维修车间自行制作使用。

从安装边界来看，装置整体底座为矩形板式结构，占用工作台面尺寸较小，成对使用时两个支撑单元的间距可以根据管件长度自由调整，最短可支撑长度不足半米的短管接头，最长可配合多组单元支撑数米长的直管段；V形滚轮的开合范围覆盖了车间常用的小直径管件规格，从细口径的流体输送管到中等直径的工艺管道都能稳定承托，调节螺杆的行程预留了足够的调整余量，即使是管壁较厚的重型管件，也能通过调整获得合适的支撑高度，保证焊接位置处于焊工最易操作的高度区间，降低长时间焊接作业的疲劳感。
