500ml塑料杯热成型生产模具结构

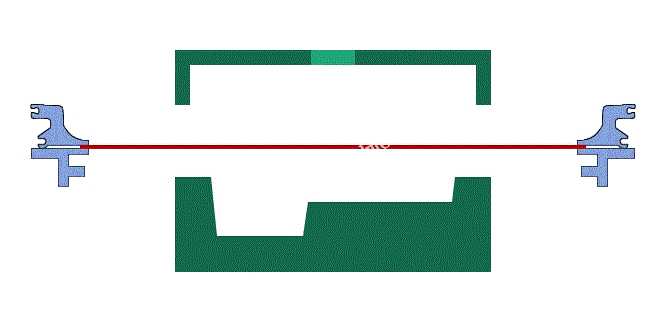

这套热成型工装主要面向一次性餐饮包装领域的量产场景，适配500ml容量塑料杯的连续化热成型生产工序，可安装在常规全自动热成型生产线上，完成塑料片材加热、模压成型、冷却定型、冲切分离的全流程作业，适配PP、PET、PS等常见热塑性包装片材的加工需求，广泛应用于饮品包装、一次性餐饮具生产车间，满足中小批量到大批量的杯具供货需求，相比单工位成型工装，多型腔排布的结构可大幅提升单循环生产效率，降低单件产品的能耗与人工成本。

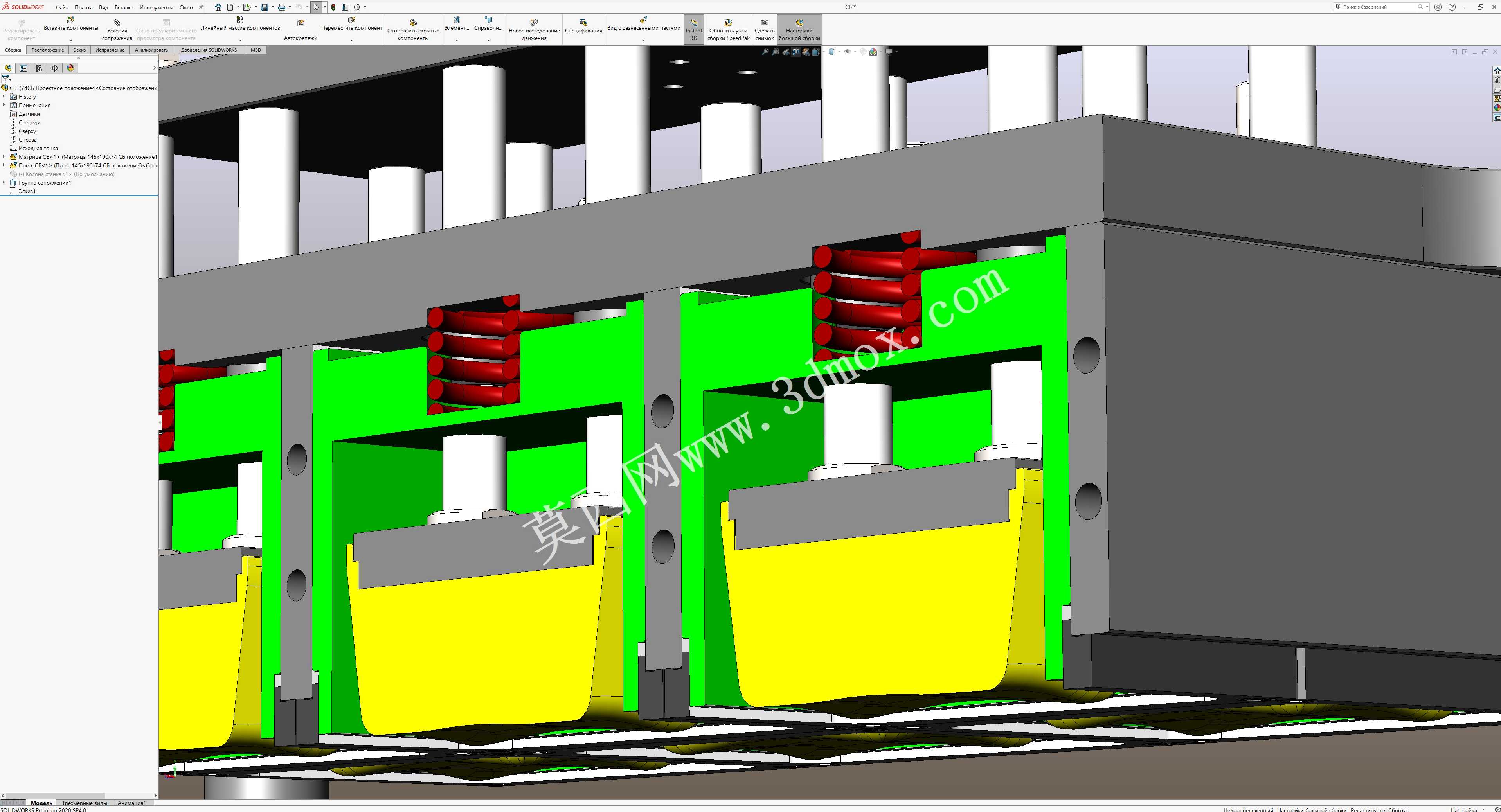

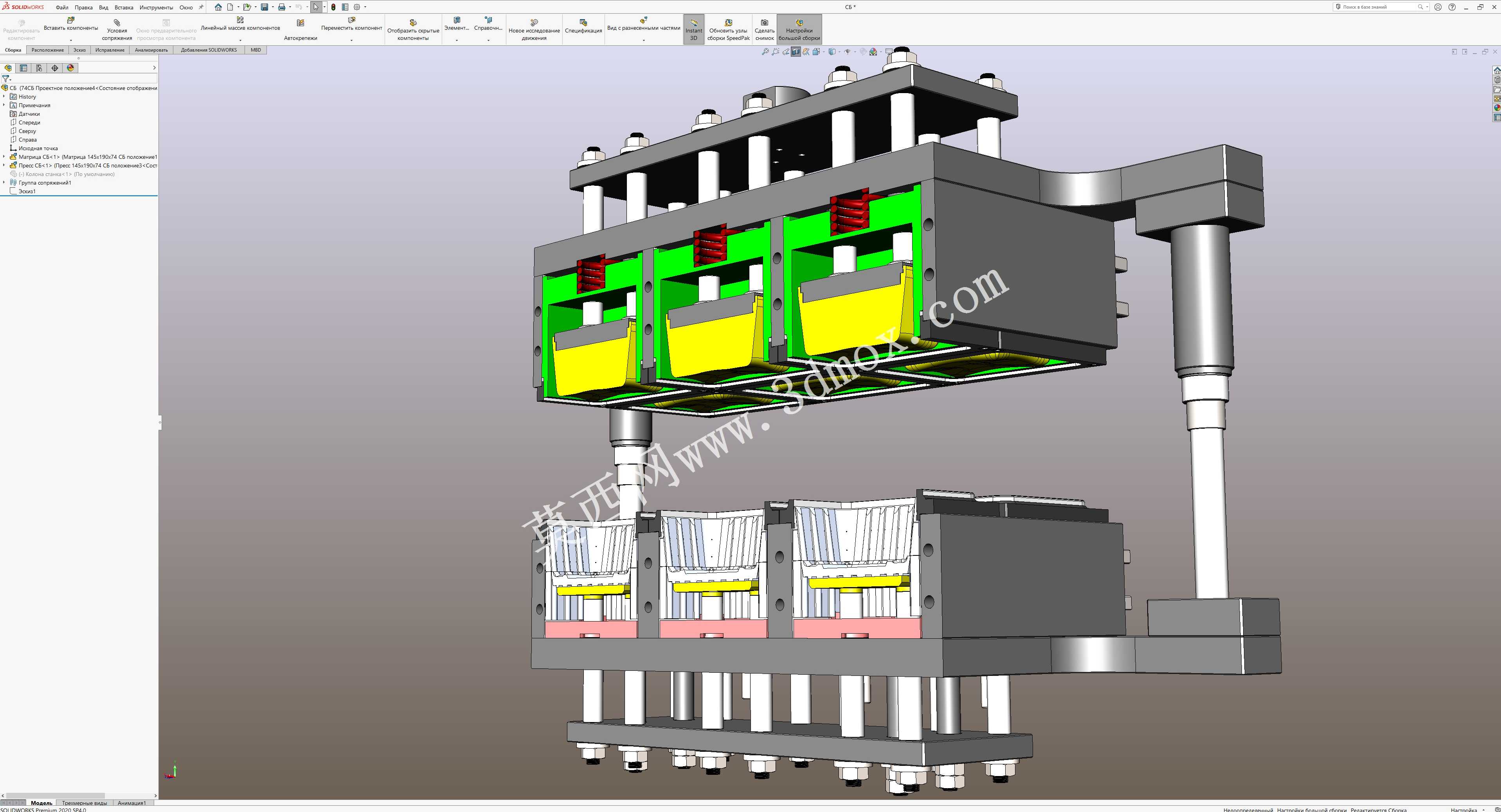

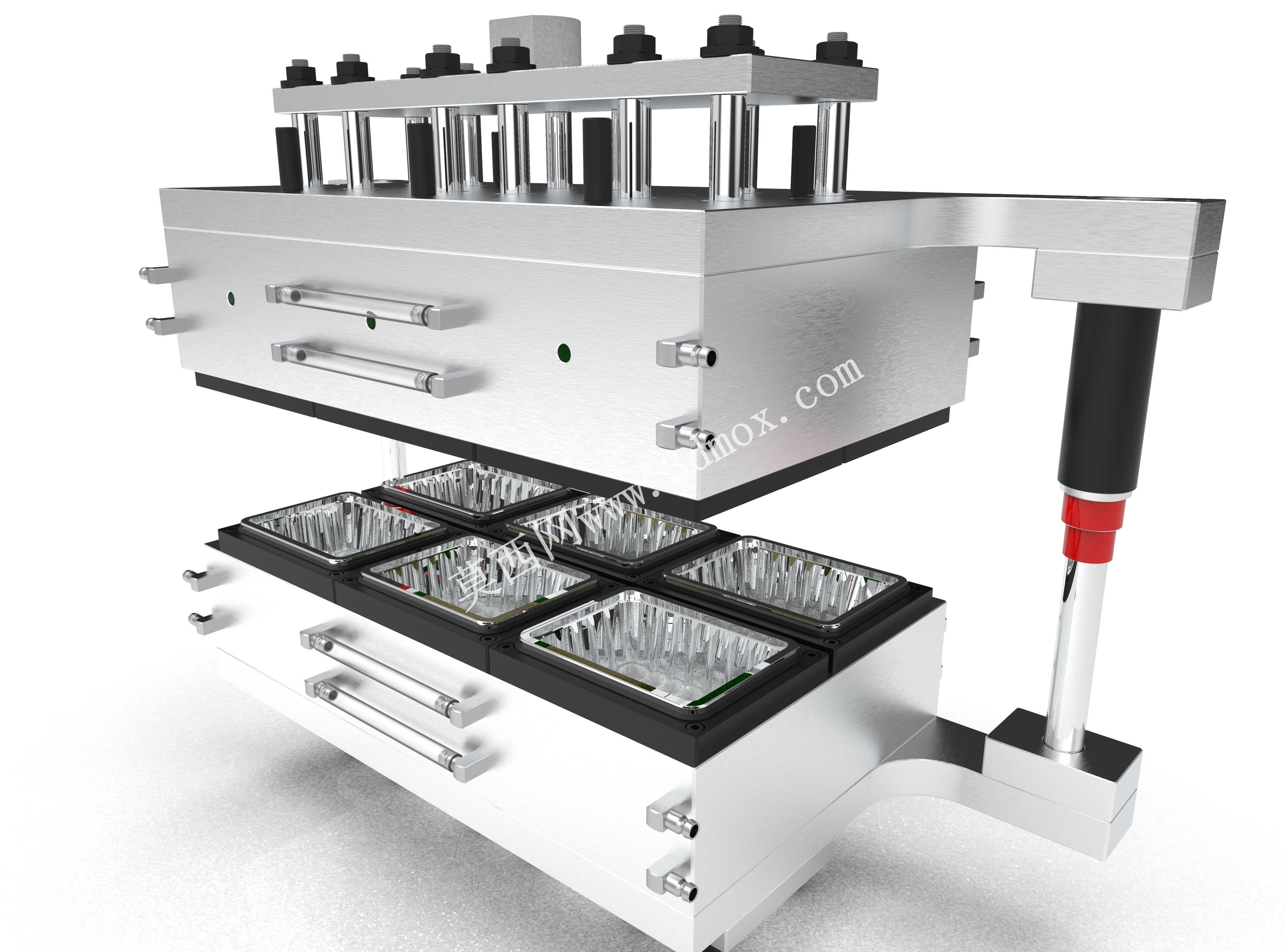

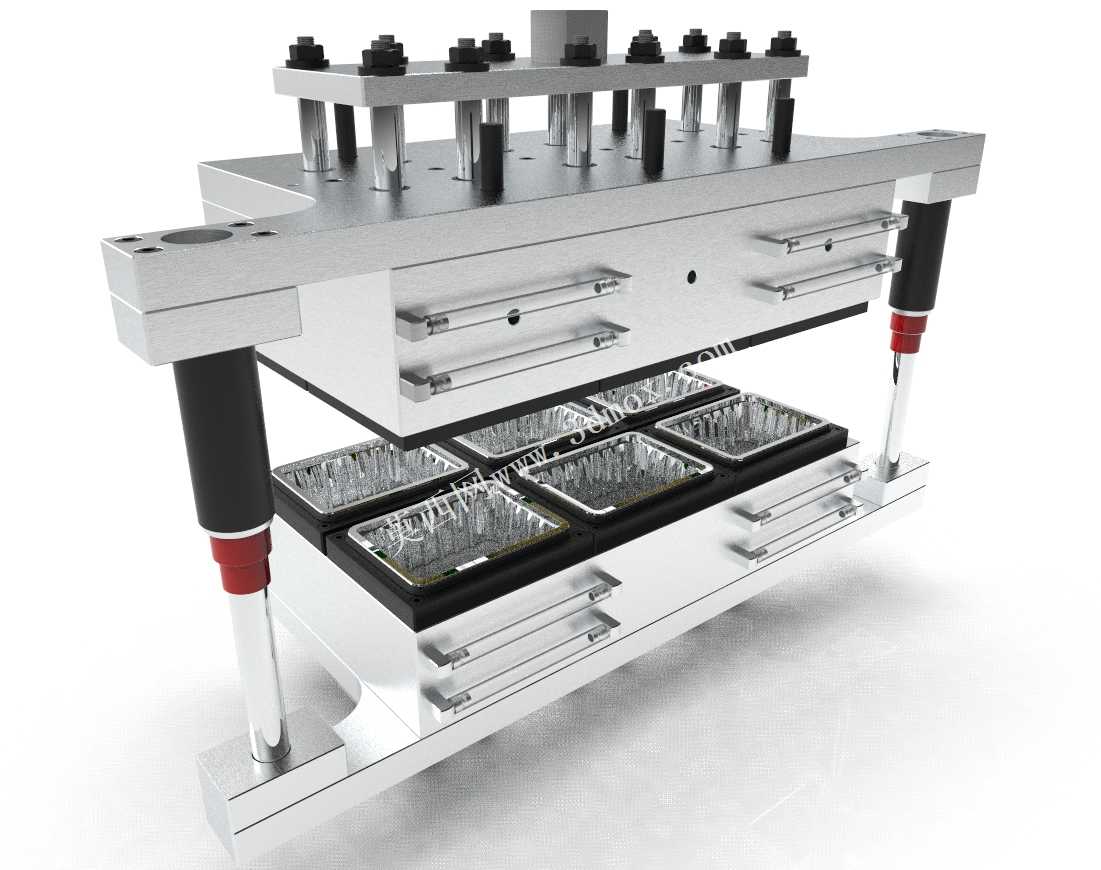

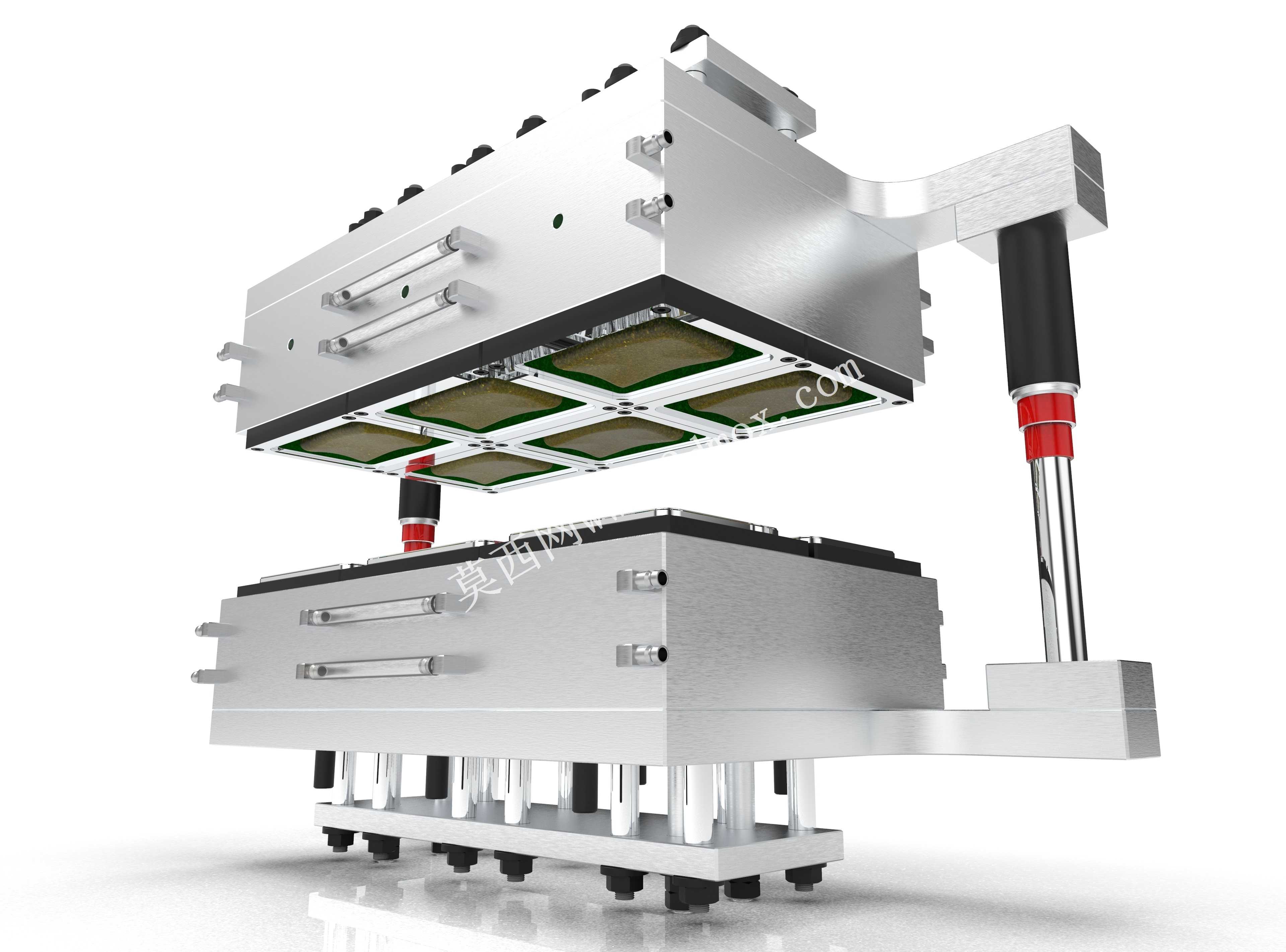

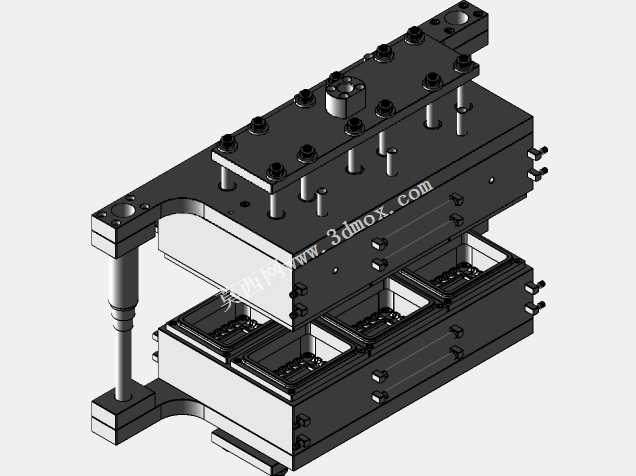

工装整体采用上下对合的模架结构，上模部分集成了成型型腔、冷却水路接口与导向定位组件，下模对应设置凸模芯、顶出机构与片材定位结构，两侧配置的导向液压组件可保证上下模合模时的对位精度，避免合模偏移造成的成型缺陷，模架侧边预留的标准水路接口可直接对接工厂现有冷却水循环系统，保证成型后产品快速冷却定型，减少成型周期内的等待时间。多型腔的排布设计经过受力均衡计算，每个型腔的进料、受热、冷却路径保持一致，可保证同批次生产的塑料杯壁厚均匀、杯口平整无飞边，成型后的杯体透明度与挺度符合食品包装的使用要求。

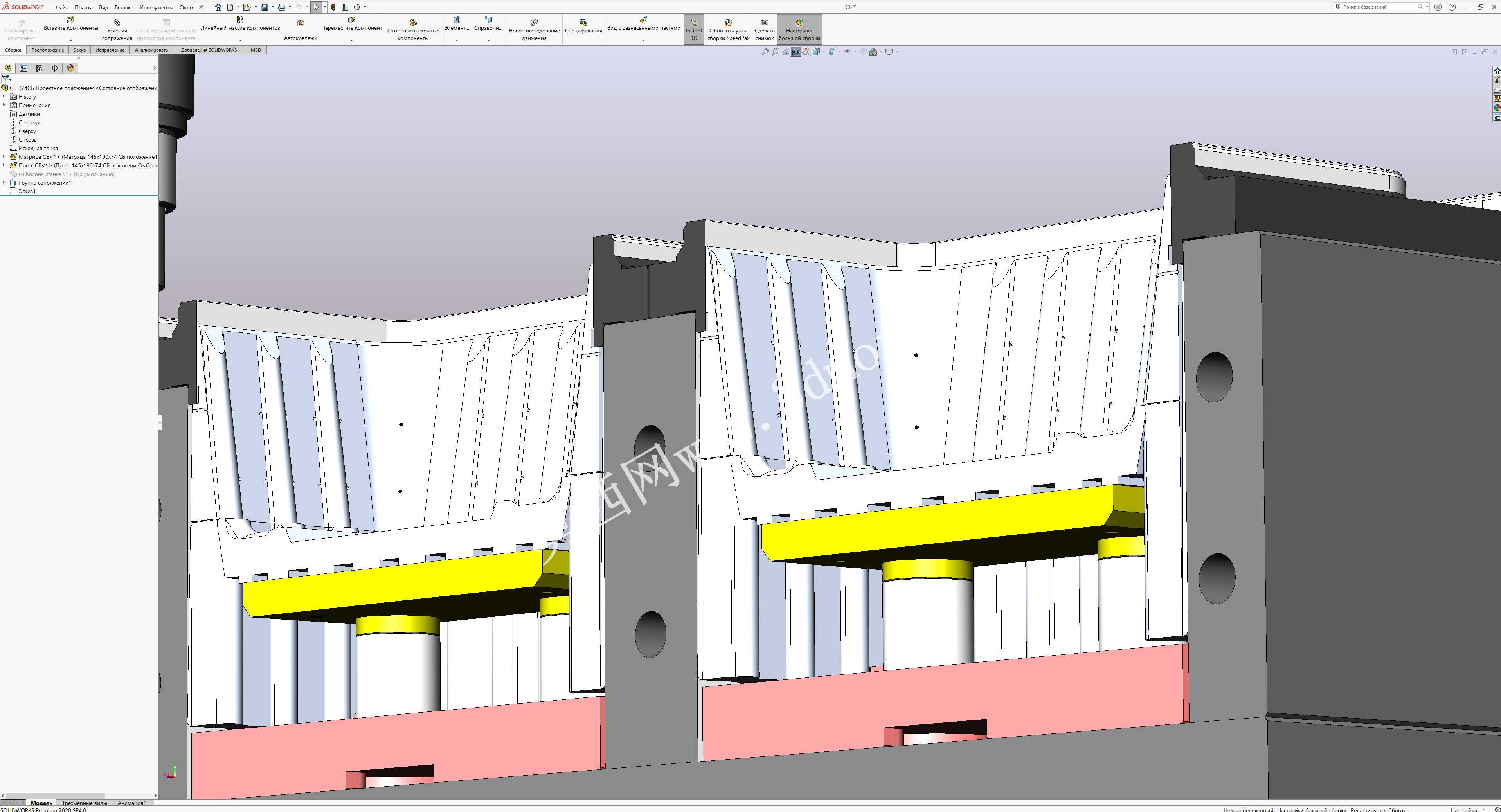

设计过程中优先考虑了量产场景下的耐用性与易维护性，模架主体采用高强度铝合金加工，兼顾导热效率与结构强度，成型型腔表面做了硬质氧化处理，可耐受长期反复的合模摩擦与高温作业，减少模具磨损造成的产品毛刺问题；导向柱、顶出杆等易损耗部件均采用标准件设计，现场维护时可快速更换，无需整体拆解模架。工装的安装边界完全适配常规幅宽的热成型生产线进料工位，上下模的安装孔位采用通用标准尺寸，无需对现有生产线做额外改造即可完成换装，模架总厚度、开合模行程均匹配常规热成型设备的参数范围，适配多数工厂现有产线的升级替换需求。顶出机构采用均匀分布的顶针布局，顶出作用力覆盖杯底与杯壁受力区域，可避免顶出过程中造成杯体变形、顶白等外观缺陷，保证成型后的产品可顺利脱离模腔，进入后续的堆叠、包装工序。
