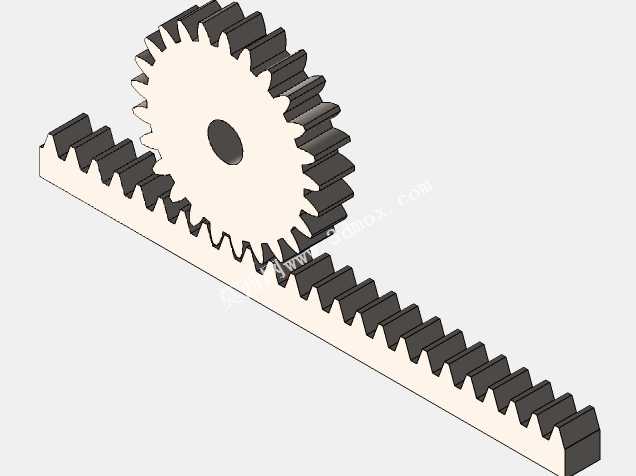

直齿圆柱齿轮与齿条啮合传动结构

这套齿轮齿条啮合结构，是机械传动领域里实现旋转运动与直线运动相互转换的经典基础构件，在各类工业场景中有着极为广泛的应用。在汽车制造领域，它是转向系统的核心执行部件，方向盘的转动通过转向柱传递到齿轮，带动齿条做横向直线移动，直接拉动车轮完成转向动作，直接决定了车辆转向的精准度与操作手感；在自动化生产线中，这类结构常被用于桁架机械手的水平行走驱动、物料移栽机构的直线进给单元，相比同步带传动拥有更高的传动刚性与定位精度，相比丝杠传动又能实现更长行程的高速往复运动；在机床设备里，齿轮齿条结构可用于大型龙门铣床的工作台纵向进给，满足大行程重负载的加工进给需求；在物流仓储领域，立体仓库的堆垛机水平行走机构也多采用这类传动结构，保障堆垛机能在长距离轨道上稳定启停、精准对位货位。

从功能特性来看，这套直齿啮合结构传动效率高，动力传递过程中损耗小，能在紧凑的安装空间内实现较大的传动比，直齿的齿形设计加工难度低，装配调试门槛不高，日常维护也更为便捷，同时具备较强的负载承载能力，可适配从轻载检测设备到重载工程机械的不同载荷需求。设计过程中，首先围绕运动转换的核心需求确定模数与齿距参数，保证齿轮与齿条的齿形完全共轭，啮合过程中不会出现卡滞、侧隙过大的问题；齿轮中心预留的安装孔可直接与驱动输出轴配合，通过键连接传递扭矩，齿条的安装基面做了平整化处理，可直接通过螺栓固定在设备的安装基准面上，安装时只需保证齿轮分度圆与齿条的分度线相切，就能实现顺畅的啮合传动。

从安装边界来看，齿轮的轴向厚度与齿条的齿宽完全匹配，啮合时齿面接触面积充足，不会出现偏载磨损的问题；齿条的长度可根据实际行程需求拼接延长，齿轮的分度圆直径经过优化，既保证了足够的传动扭矩，又不会占用过多的径向安装空间，整套结构的外形规整，没有多余的突出结构，便于在各类设备的紧凑空间内完成布局安装，可直接集成到不同的设备架构中，无需对周边结构做过多的适配调整。
