符合ASA35标准的三款规格链轮结构设计

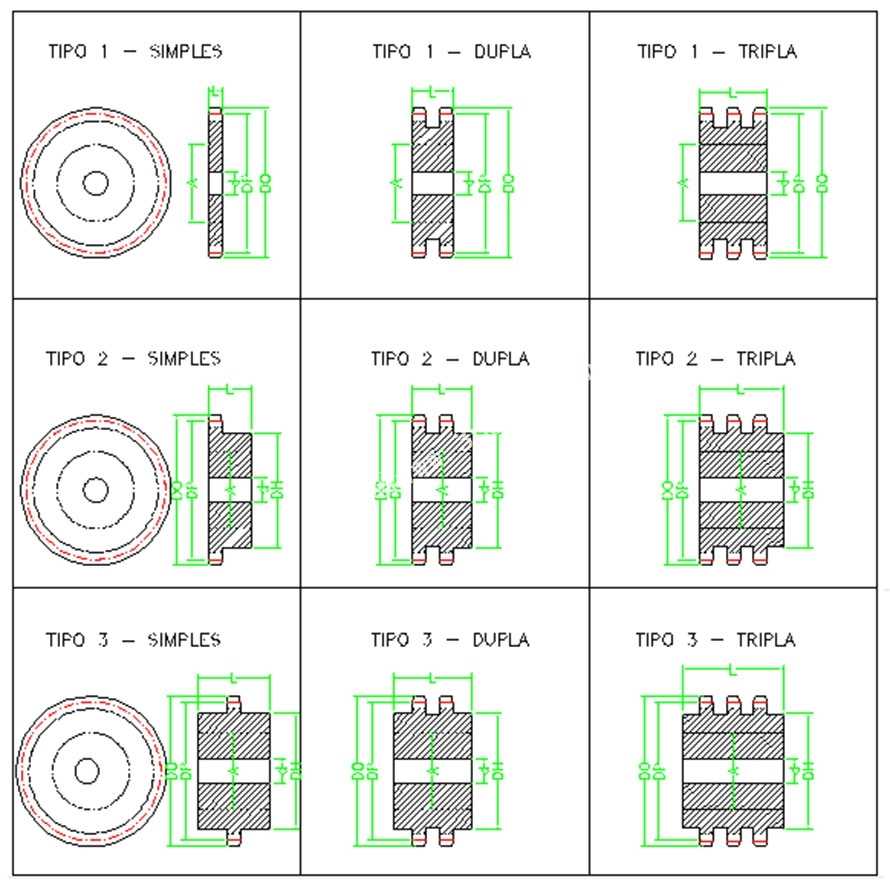

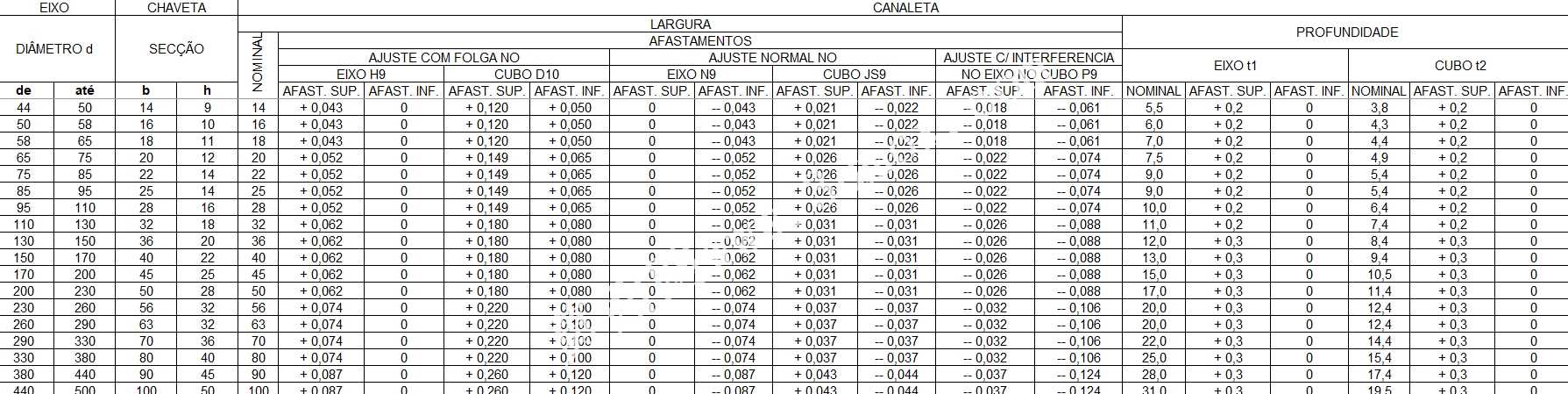

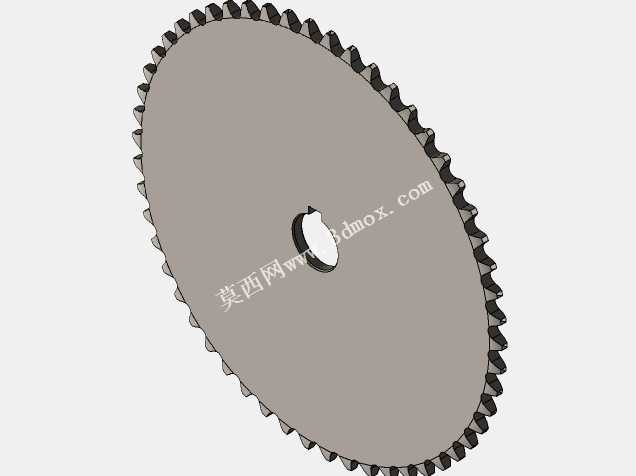

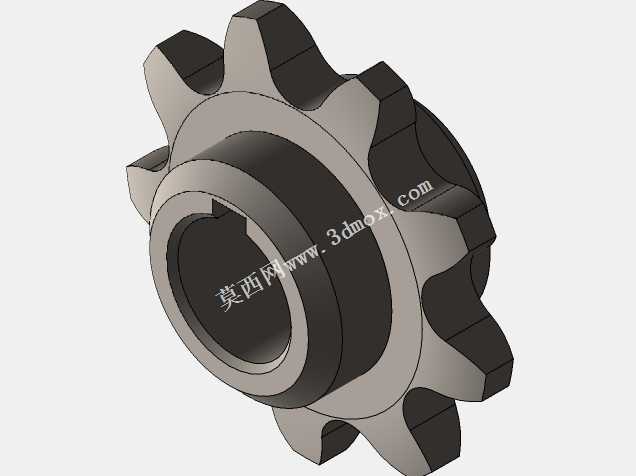

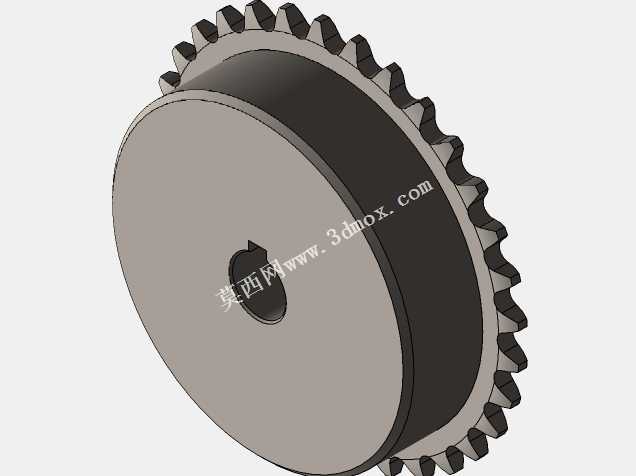

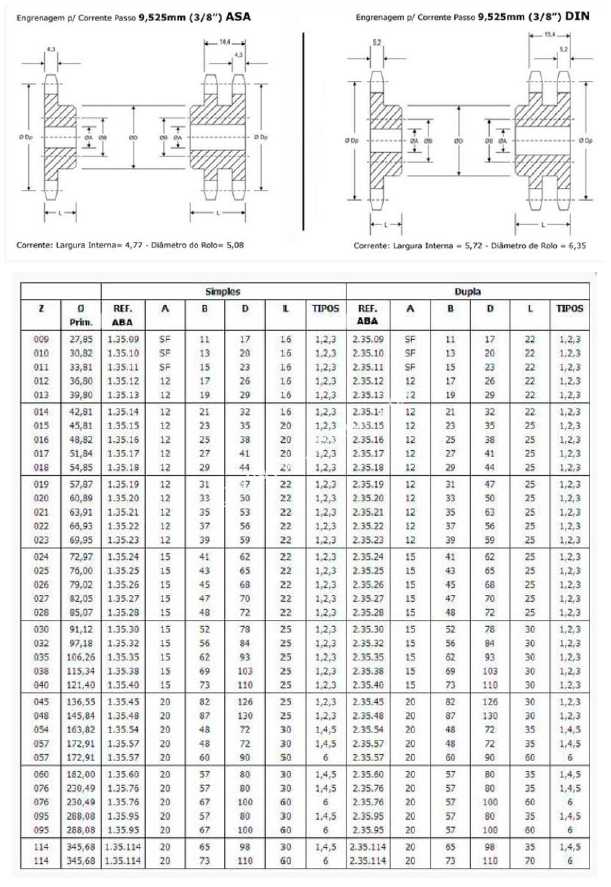

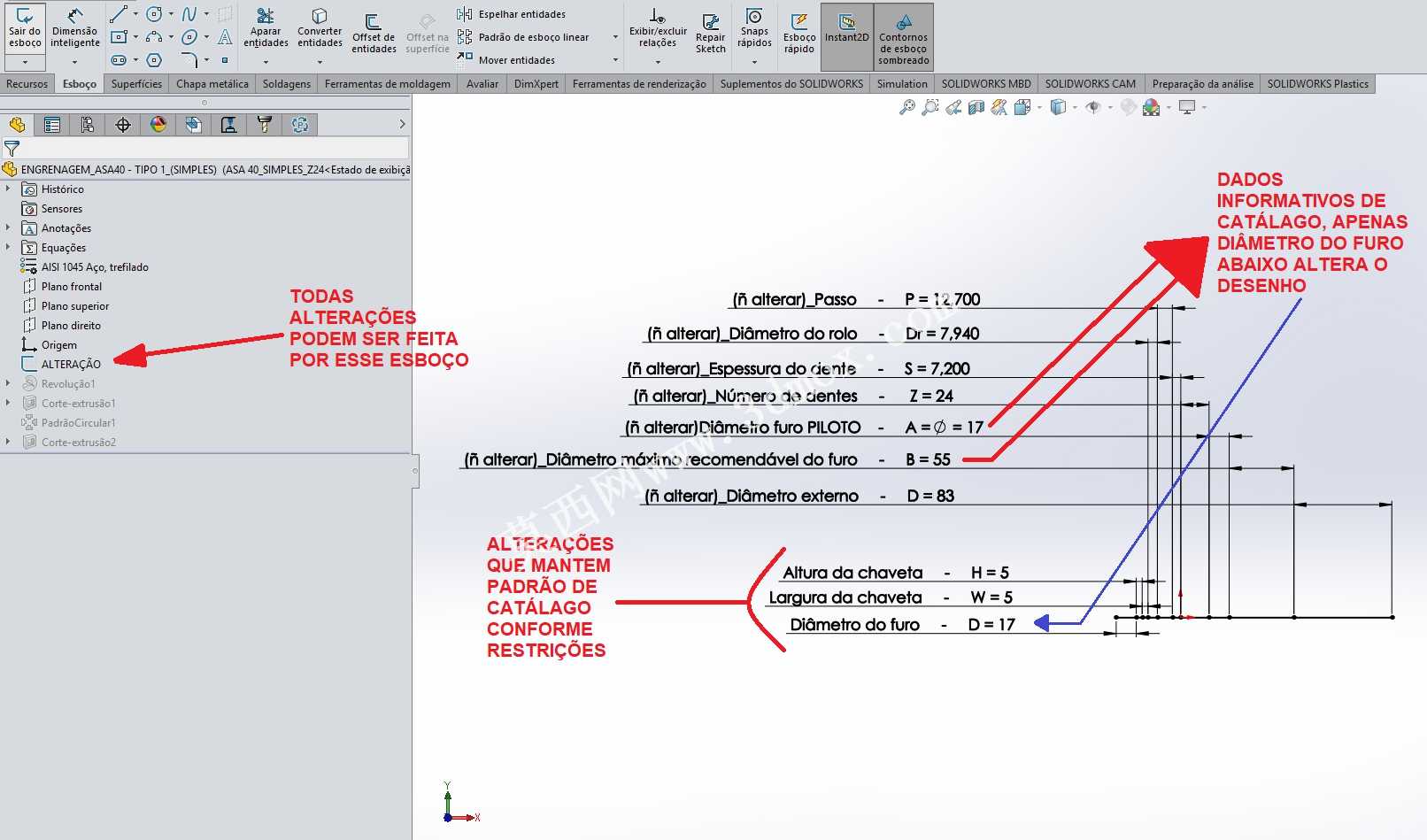

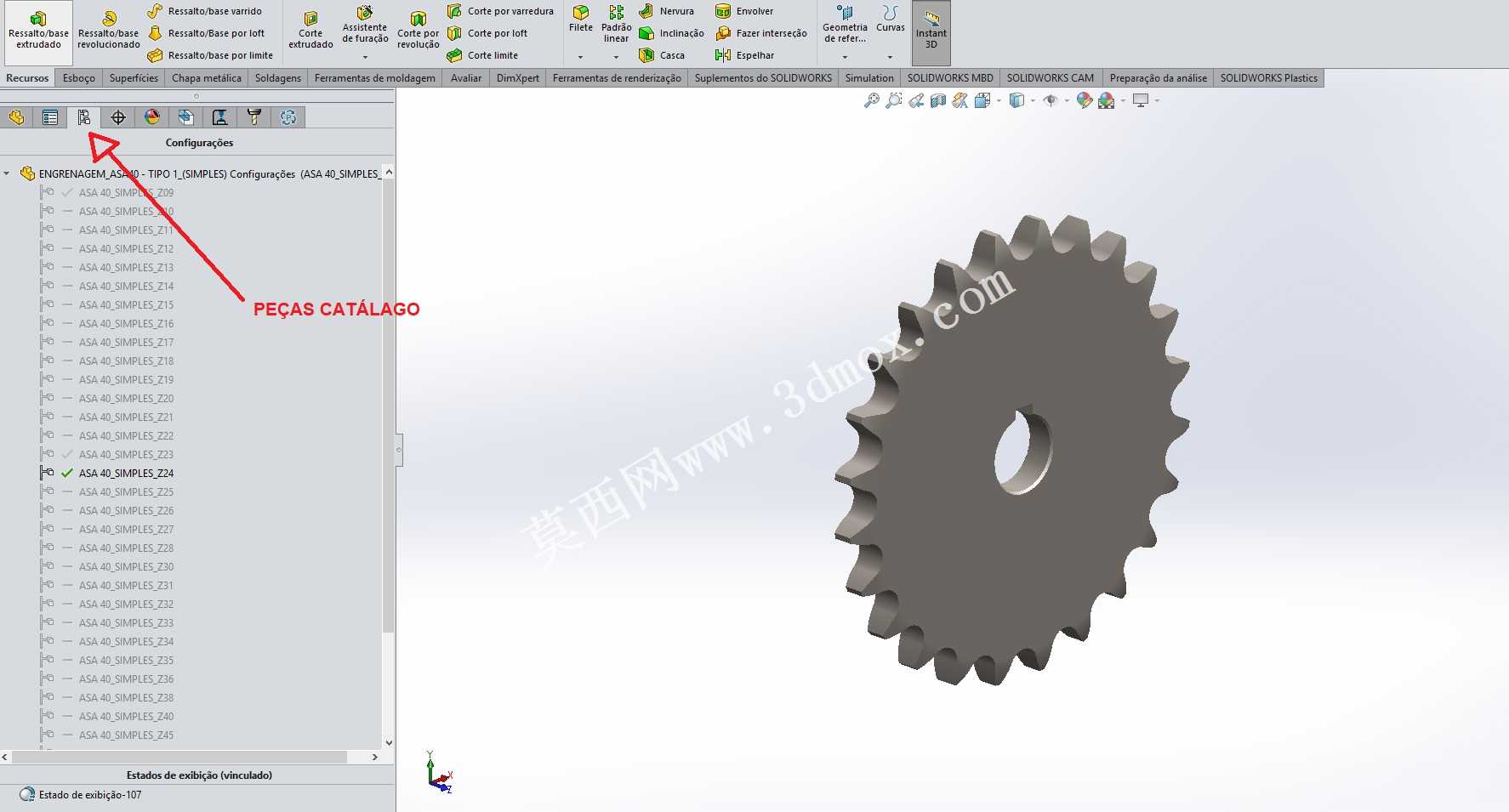

链轮作为链传动系统的核心啮合部件，广泛应用于工业输送线、农业作业机械、摩托整车传动、轻工包装设备、物流分拣系统等需要精准传递扭矩的场景中，依靠轮齿与链条链节的稳定啮合，可在多轴间距较大的传动布局下实现恒定传动比的动力输送，相比带传动具备无打滑、传动效率高、环境适应性强的优势，能在多粉尘、高湿度、温差波动大的复杂工况下保持长期稳定运行。本次设计的三款链轮严格遵循ASA35标准规范打造，覆盖三类主流安装使用场景的结构需求：第一款为平板式单片链轮，整体采用等厚薄板轮体结构，中心开设标准键槽安装孔，轮齿沿轮缘均匀分布，无额外轮毂凸台结构，整体厚度较薄，适合安装空间轴向尺寸受限、负载水平中等的轻载传动场景，例如小型输送辊道、桌面级自动化设备的动力传输环节，安装时可直接套接在对应直径的传动轴上，通过平键传递扭矩，侧面配合轴端挡圈即可完成轴向定位，安装拆卸流程便捷，后期维护更换成本较低。第二款为单侧凸台轮毂链轮，在平板轮体的单侧延伸出同轴圆柱轮毂结构，轮毂内孔与中心安装孔保持同轴度公差要求，轮毂长度可覆盖传动轴的配合段长度，大幅提升轮体与轴的接触配合面积，可传递更大的输出扭矩，适合中等负载的常规传动场景，例如农用机械的动力输出端、常规包装生产线的主传动链路，安装时轮毂端面可抵靠在传动轴的轴肩位置实现快速轴向定位，配合键连接可有效避免高负载下轮体的径向窜动，运行稳定性更优。第三款为双侧凸台轮毂链轮，轮体两侧均设置对称的同轴轮毂结构，整体受力分布更加均匀，轮体与轴的配合长度最长，可承受更高的冲击负载与交变扭矩，适合重载传动场景，例如矿山输送设备、重型工程机械的传动系统，双侧对称的结构可抵消传动过程中产生的轴向偏载力，减少轮齿的偏磨损耗，大幅延长链轮的整体使用寿命。设计过程中严格遵循ASA35标准的齿形参数要求，对每款链轮的齿距、齿顶圆直径、齿根圆弧半径、齿形角等核心参数做了精准匹配，确保轮齿与对应规格链条的链节可以实现顺畅啮合，避免卡链、跳齿、异常磨损等问题；同时针对不同结构的链轮做了轻量化优化，在保证轮体结构强度满足负载要求的前提下，尽可能减少非受力区域的材料冗余，降低轮体自身重量与转动惯量，减少传动过程中的无用功率损耗。三款链轮的中心安装孔均采用标准键槽设计，适配行业通用的传动轴直径规格，安装边界尺寸完全符合常规链传动系统的布局要求，可直接替换同规格的标准链轮产品，无需对现有传动结构做额外改造，适配性较强。
