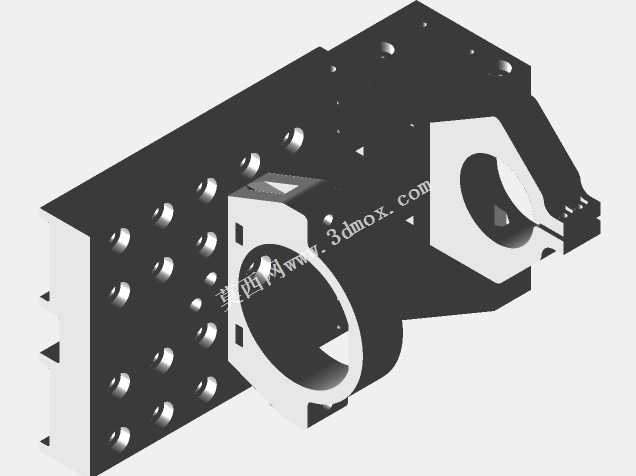

桌面级FDM设备Z轴运动承载安装结构

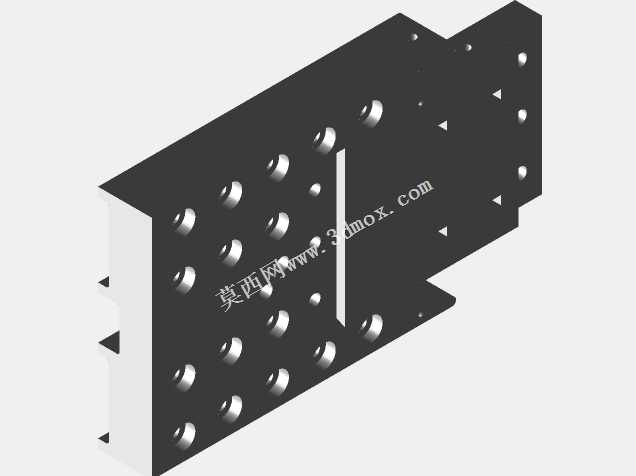

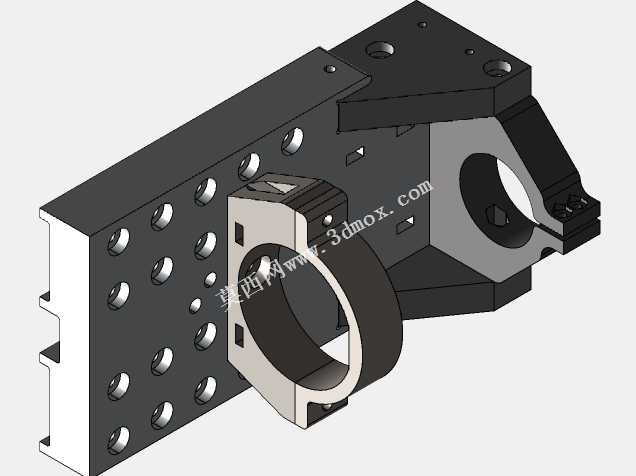

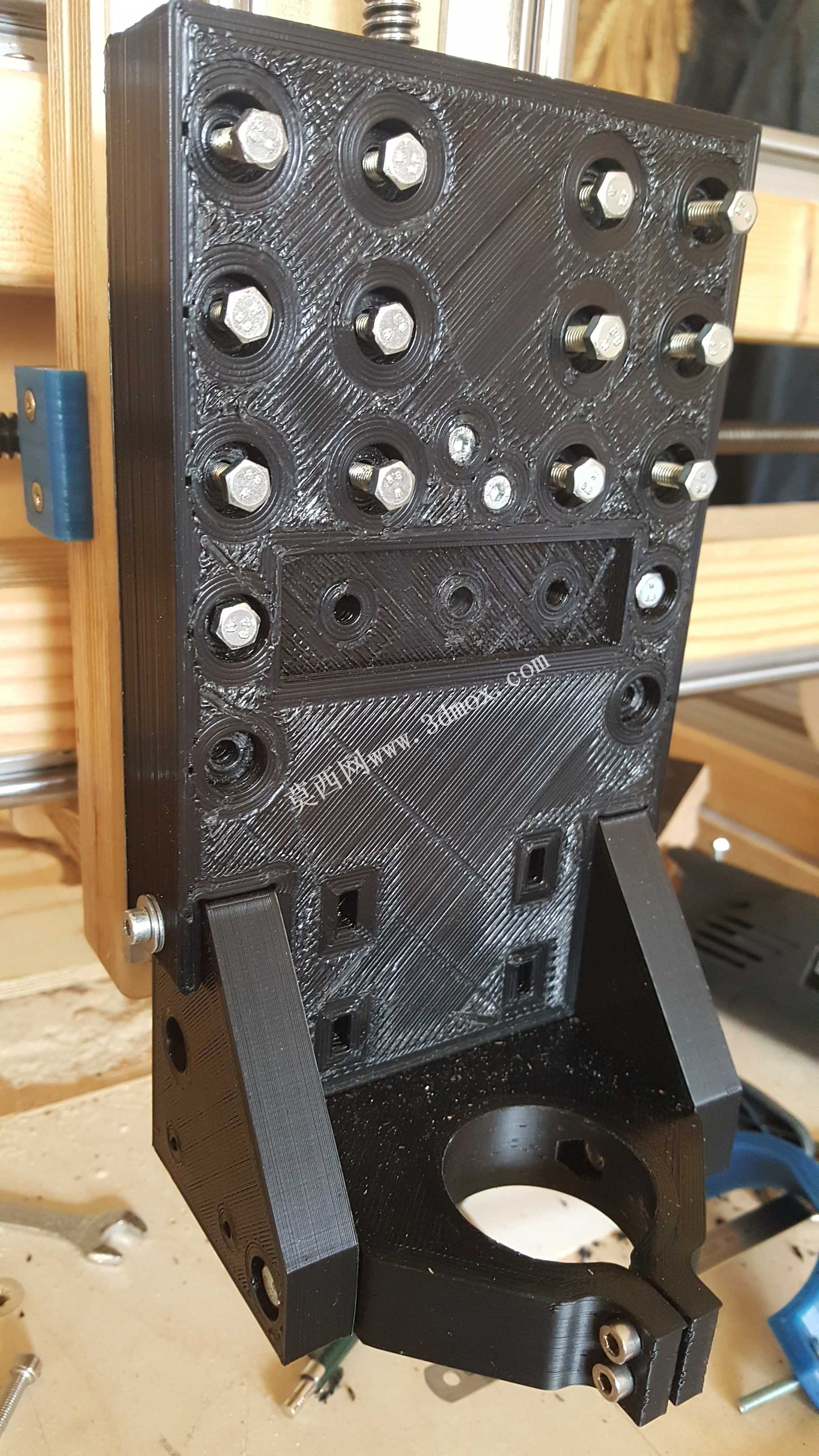

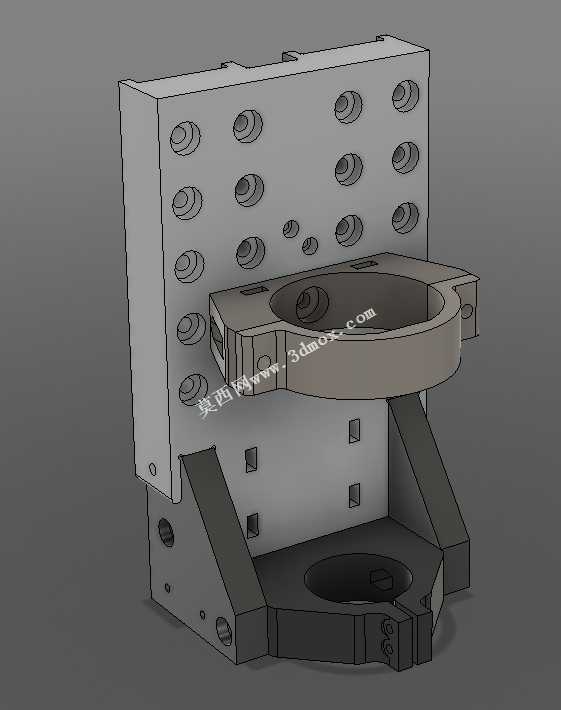

在桌面级熔融沉积成型设备的实际加工场景中，Z轴的运行稳定性直接决定了成型件的层纹精度、装配公差表现以及长时间作业的可靠性，不少入门级设备原厂Z轴结构存在刚性不足、高速抬刀震颤、长期负载下形变偏移的问题，这款优化设计的Z轴承载安装结构，正是针对这类痛点完成的落地化结构方案。该结构核心承担Z轴方向的运动导向承载、打印喷头组件的固定安装、传动动力的传递衔接三大核心功能，整体采用一体化的块状承载基体搭配双侧三角加强筋的构型，基体正面预留多组规则排布的紧固件安装孔位，可兼容不同规格的挤出头总成、自动调平传感器、散热风道组件的安装需求，底部预留的环形安装位可直接适配常规直径的直线轴承或滚珠衬套，与Z轴导向光轴形成滑动配合，侧面的衔接位可与同步带传动副或丝杠传动副完成刚性连接，将电机的旋转动力转化为精准的直线抬升运动。设计过程中重点围绕刚性提升与轻量化的平衡展开，通过在基体受力薄弱的弯折处增设对称三角加强筋，将整体受力均匀分散到各个安装点位，避免长期往复运动带来的应力集中形变，同时对非受力区域做了合理的材料去除，在不降低结构强度的前提下减少整体重量，降低Z轴传动副的负载。从安装边界来看，该结构的安装孔位完全匹配主流桌面级FDM设备的Z轴型材安装间距，不需要对原有设备的机架做额外打孔改造即可完成替换安装，结构的整体厚度控制在合理区间，不会与X轴运动组件、机架边框形成运动干涉，预留的紧固件孔位采用沉头设计，安装后螺栓头不会突出结构表面，避免剐蹭打印件或设备走线。实际装机测试中，该结构在持续往复运动工况下无明显震颤，搭配常规0.6毫米孔径喷嘴打印时，层间结合均匀，无错层、横纹等因Z轴抖动产生的打印缺陷，结构的填充密度设置在50%-60%区间即可满足长期使用的强度需求，不需要过高的打印成本就能获得远超原厂塑料件的结构刚性，既适合个人用户对自有桌面3D打印机做性能升级改造，也可作为小型定制化FDM设备的Z轴标准承载部件使用，适配不同行程的桌面级设备搭建需求。
