3D打印机用E3D V5波顿款挤出热端结构

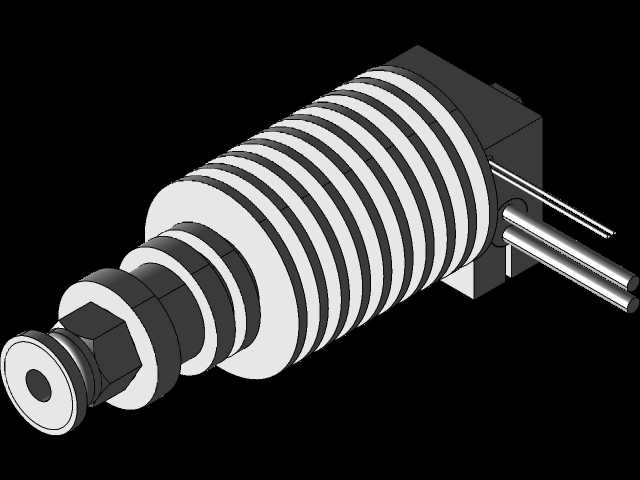

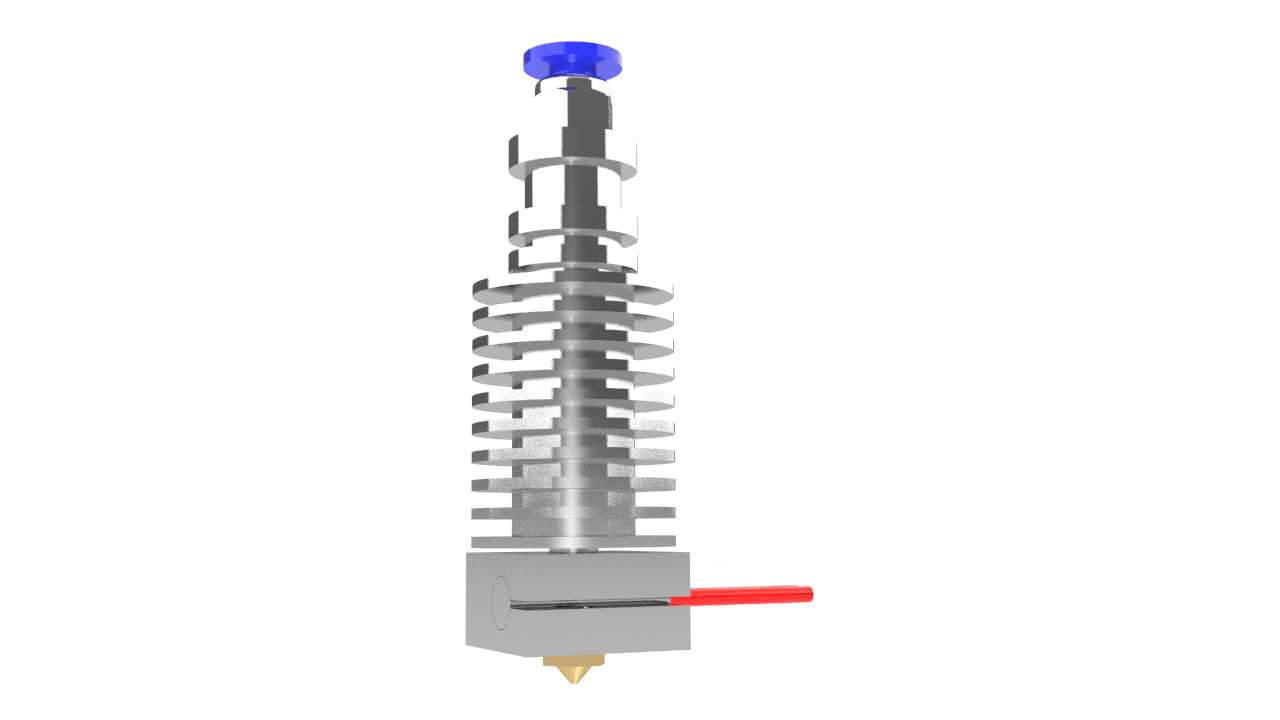

在桌面级FDM熔融沉积成型3D打印设备的核心功能组件中，挤出热端是直接决定打印成型精度、耗材熔融稳定性、连续作业时长的关键部件，这款适配波顿远程送料结构的E3D V5规格热端，正是面向桌面级消费级、入门级商用3D打印设备的通用升级与替换组件，广泛适配各类采用远程送料架构的DIY组装3D打印机、桌面级商用教学3D打印设备，能够覆盖PLA、ABS、PETG、TPU等多种主流熔融沉积类打印耗材的加工使用需求。从实际使用功能来看，该热端承担着耗材精准熔融、恒温控温、耗材均匀挤出的核心作用，远程送料的波顿结构将送料挤出机构布置在设备机架位置，通过送料管将耗材输送至热端位置，能够有效降低打印头运动部分的整体重量，减少X/Y轴运动负载，提升高速打印过程中的运动稳定性，降低打印头启停、换向过程中的惯性抖动，进而提升打印件的表面成型质量与尺寸精度。在产品功能特性设计上，该热端采用竖向堆叠的环形散热鳍片结构作为冷端散热部分，大接触面积的环形鳍片能够通过自然风冷或者搭配小型轴流风扇实现快速散热，在冷端与热端之间形成足够陡峭的温度梯度，避免耗材在进入加热块之前提前软化膨胀造成堵头故障，保障耗材送料过程的顺畅性；顶部的蓝色调温旋钮结构可配合内部的温度调节组件实现温度阈值的微调适配，满足不同熔融温度耗材的使用需求；中部的加热块采用一体化铝合金加工结构，内置加热棒与温度检测元件安装孔位，能够快速将温度传导至内部的喉管流道，保障耗材熔融过程的温度均匀性，避免局部温度不足造成的挤出不畅或者局部温度过高造成的耗材碳化堵头；侧方伸出的红色杆件为热敏电阻或者加热棒的走线防护结构，能够规整线路走向，避免打印头运动过程中线路剐蹭打印件或者设备框架；底部的黄铜喷嘴采用标准螺纹接口与加热块连接，具备不同口径规格的替换兼容性，用户可根据打印精度需求、打印速度需求更换对应口径的喷嘴，实现高精度细节打印或者大流量高速打印的切换。从设计思路来看，该热端完全遵循远程波顿送料热端的成熟架构逻辑，在保障结构强度与功能稳定性的前提下尽可能压缩整体径向尺寸，降低打印头的运动惯量，所有接口均采用行业通用标准规格，具备极强的跨设备替换兼容性，无需额外定制转接件即可适配绝大多数采用E3D规格热端安装位的3D打印设备。在外形尺寸与安装边界上，该热端整体为竖向细长圆柱结构，散热鳍片部分外径统一，安装固定位可通过喉管锁紧螺母或者配套的固定卡块实现安装，预留的加热块、喷嘴部分的径向空间充足，不会在打印过程中与打印件、平台调平组件产生干涉，整体竖向长度适配绝大多数远程送料3D打印机的打印头安装空间，侧方走线位置预留了足够的线路弯折空间，不会因为线路弯折半径过小造成线路折损故障，能够保障长时间连续打印过程中的运行稳定性。
