双向可调式型材角接固定夹具

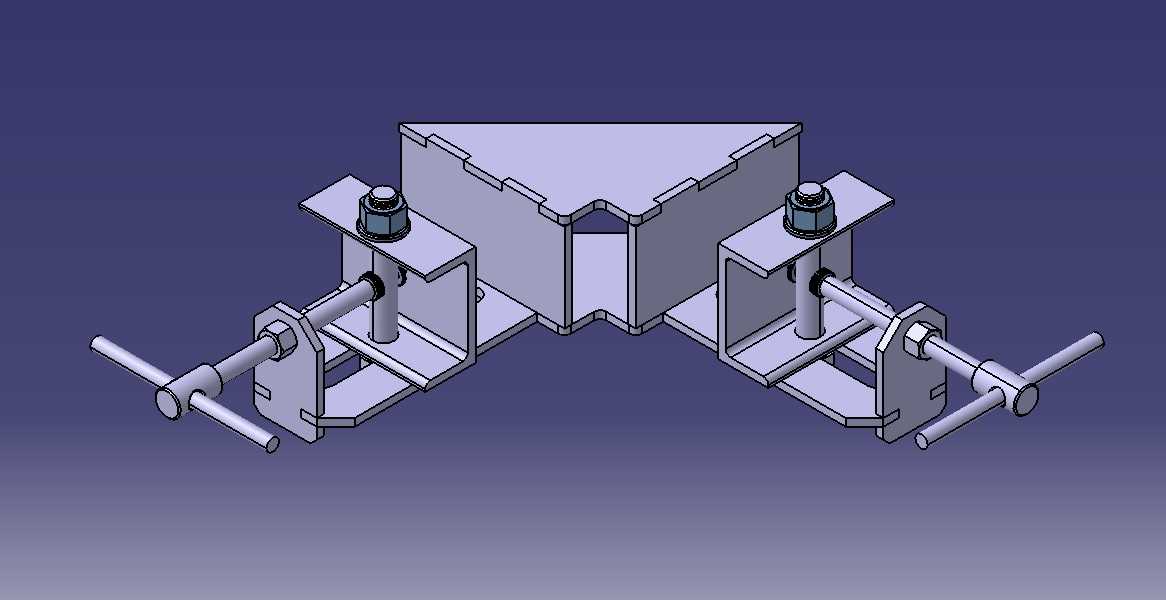

这款双向可调式角接固定夹具，主要应用于金属型材框架拼装、钣金箱体组焊、小型构件直角粘接等加工场景，在型材框架组装工位、钣金焊接工位、手板模型制作工位都能发挥稳定的夹持定位作用，能够替代人工按压扶持，大幅降低组对过程中的构件偏移、角度错位问题，提升直角拼接作业的精度与效率。夹具整体采用对称式双夹臂结构设计，核心夹持单元分布在直角定位基准的两侧，每一侧都配置了独立的横向顶紧螺杆与竖向压紧组件，横向螺杆端部搭配转动手柄，操作人员无需额外工具即可手动旋拧调节，根据待夹持构件的厚度、宽度灵活调整夹持行程，适配不同规格的角接工件；竖向压紧组件采用螺栓加防滑压头的结构，能够从垂直方向压紧构件上表面，避免工件在横向顶紧时出现翘起、移位的情况，保证直角拼接的两个构件端面完全贴合、夹角保持90度基准。夹具的直角定位基准面做了加厚处理，长期使用不易出现形变磨损，能够长期维持角度精度，夹臂与工件接触的位置都做了圆滑过渡处理，不会刮伤工件表面涂层或加工面。从安装边界来看，这款夹具整体为台式使用结构，无需复杂的安装固定，直接放置在工作台面即可操作，整体占用台面空间较小，双侧操作手柄的转动半径经过优化，操作时不会出现相互干涉的情况，也不会和周边的加工工具、工件产生碰撞。设计过程中充分考虑了手动操作的易用性，螺杆的传动阻尼调校适中，既保证夹持后有足够的锁紧力不会松脱，又不会因为阻尼过大导致操作人员调节费力，压头位置预留了一定的浮动量，即使待夹持工件的表面存在轻微的平整度误差，也能保证压头和工件表面完全贴合，夹持力均匀分布，不会出现局部压痕或者夹持不稳的情况。在实际使用过程中，这款夹具可以同时完成两个垂直方向构件的定位夹紧，相比传统的单臂直角夹，夹持稳定性更强，调节效率更高，既可以用于单件小批量的定制加工场景，也可以在批量组装工位搭配多个夹具组合使用，满足不同尺寸框架构件的组对需求，能够有效减少工件组对时的调整时间，降低对操作人员的技能要求，即使是新手也能快速完成直角构件的精准定位，保证拼接角度的一致性。
