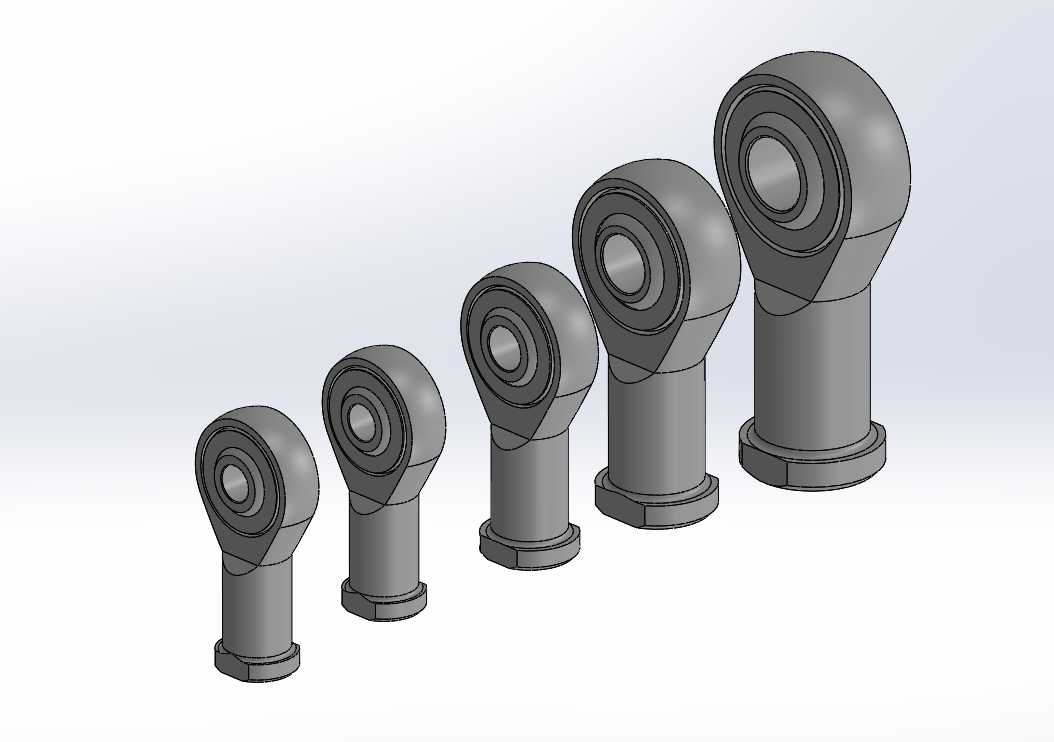

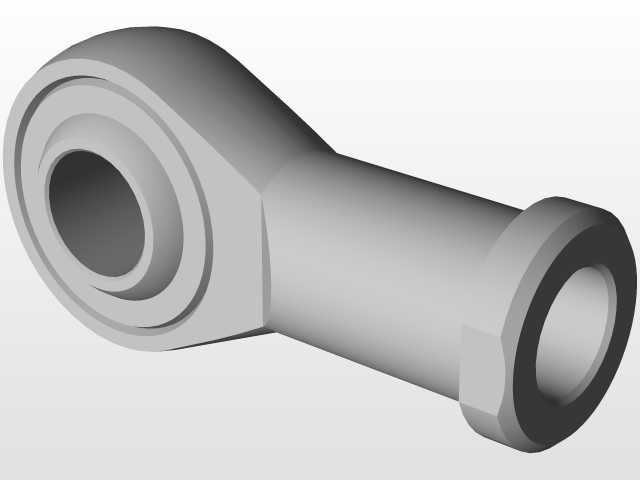

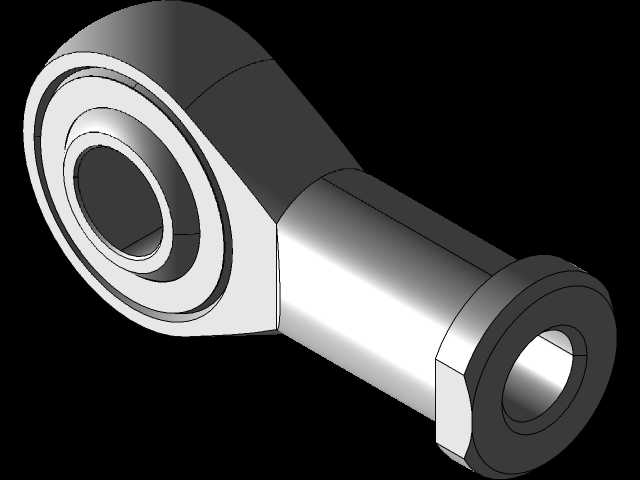

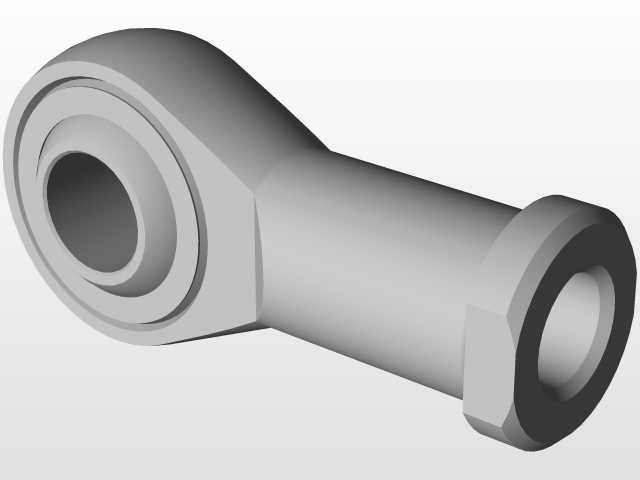

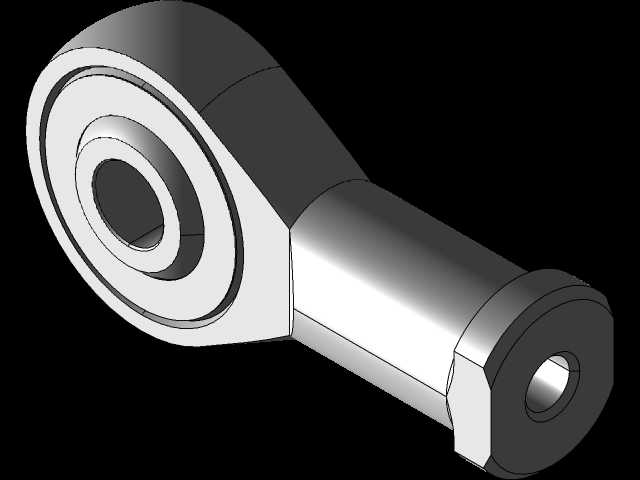

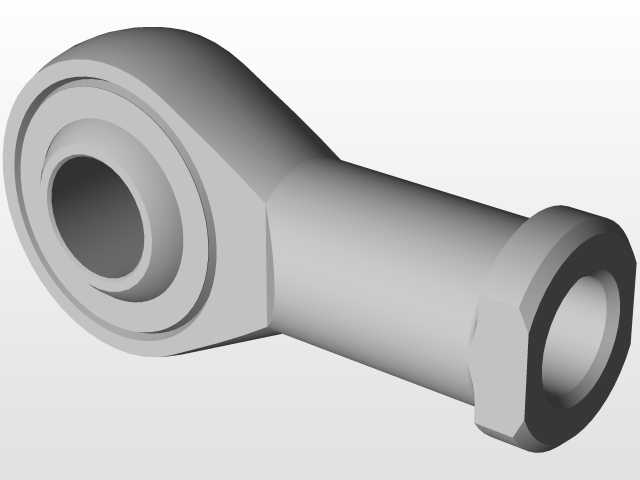

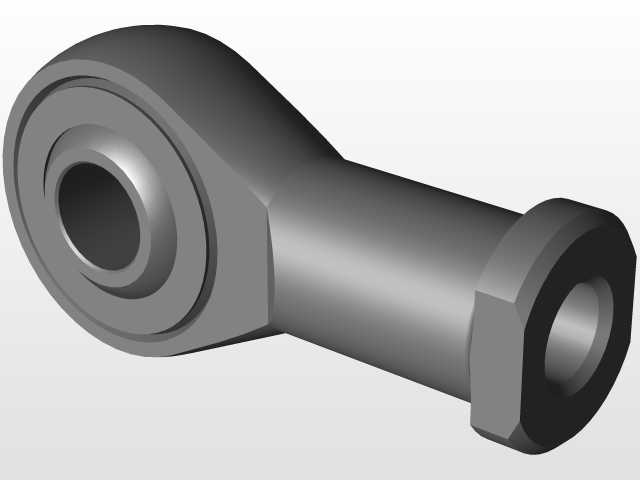

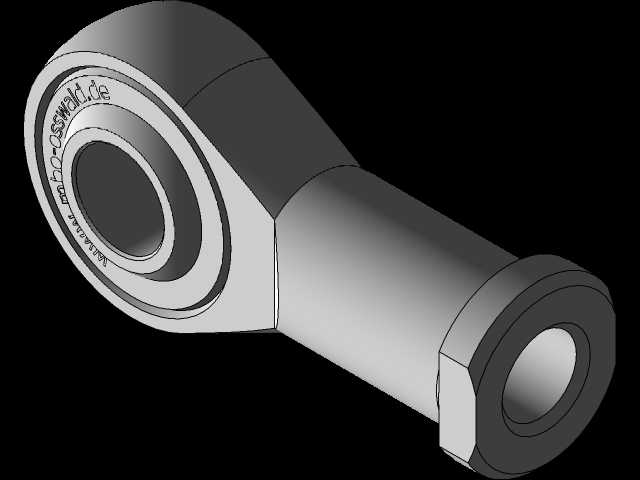

杆端关节轴承作为铰接传动场景里的核心连接件,广泛应用在需要小角度摆动、往复偏转的机械结构中,从自动化生产线的连杆驱动机构、工程机械的操纵拉杆,到轻工设备的联动摆臂、健身器材的活动铰接位,都能见到这类零件的身影,它能够在径向承载的同时,补偿连接副之间的角度偏差,避免刚性连接带来的别劲、卡滞问题,大幅降低传动过程中的额外应力损耗。本次设计的系列杆端覆盖M4到M10的常用螺纹规格,能够适配不同载荷等级的安装需求,小规格M4、M5款可用于轻载的检测设备摆杆、小型气动元件连接端,中等规格M6、M8款适配常规自动化设备连杆、包装机械的传动摆臂,M10规格则可应对中等载荷的工程机械操纵机构、输送线张紧连杆等场景。设计过程中首先明确了杆端的核心功能需求:内圈需具备顺畅的转动自由度,外圈与杆体的结合部位要保证足够的结构强度,避免受径向载荷时出现断裂变形,同时内圈的球面配合面要预留合理的润滑储油空间,保障长期往复摆动下的耐磨性能。外形设计上,杆体采用外螺纹圆柱结构,端部设计有扳手卡位,方便安装时施加拧紧力矩,轴承头部采用水滴形流线轮廓,既避免了尖锐棱角带来的安装干涉,也在保证结构强度的前提下尽可能缩减了头部体积,减少安装时的空间占用。安装边界方面,不同规格的杆端对应匹配标准内螺纹连接孔,轴承内圈的通孔尺寸与对应螺纹规格适配,安装时可通过销轴穿过内圈孔实现与被连接件的铰接,杆体螺纹拧入对应连接件后,可通过锁紧螺母实现防松固定,头部的偏转角度范围覆盖常规铰接场景的摆角需求,无需额外加工避让结构即可直接适配多数常规安装位。设计时还针对不同载荷场景调整了杆体直径与头部厚度的比例,小规格款在保证强度的前提下做了轻量化处理,大规格款则适当加厚了轴承外圈与杆体的过渡圆角,降低应力集中带来的断裂风险,球面配合面的公差经过反复校核,既保证转动时无明显旷量,也不会因配合过紧出现卡滞,能够在-20℃到80℃的常规工作环境下长期稳定运行,适配多数工业场景的使用要求。
