老式手摇齿轮传动手钻结构设计

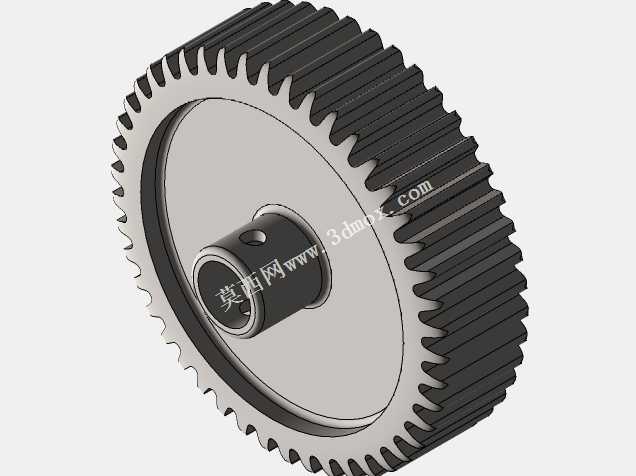

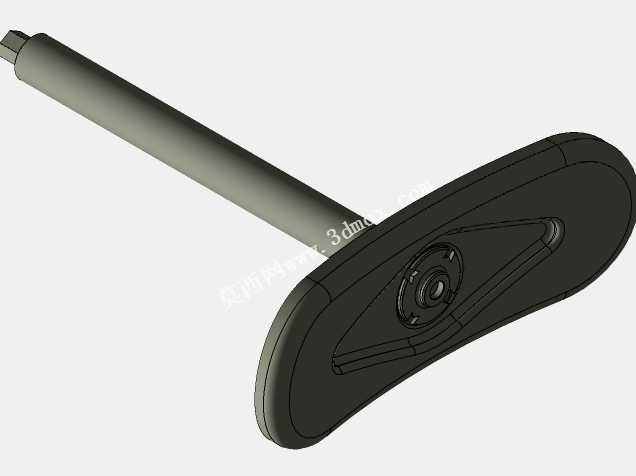

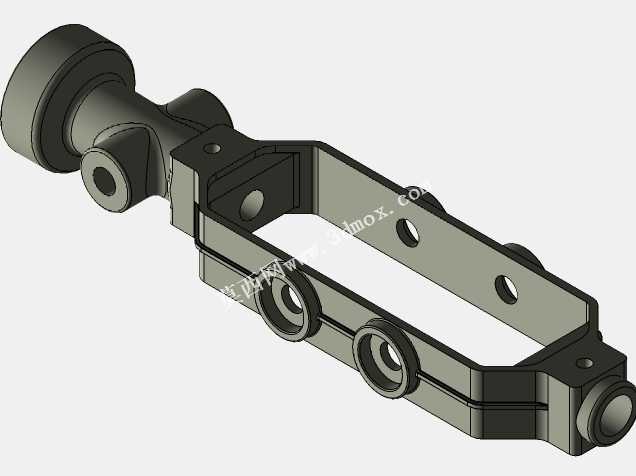

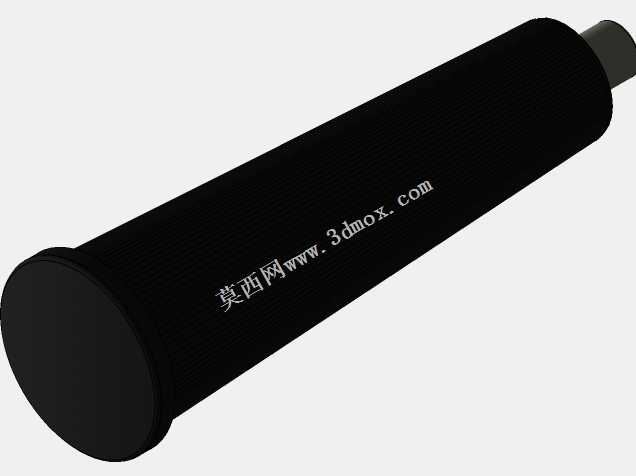

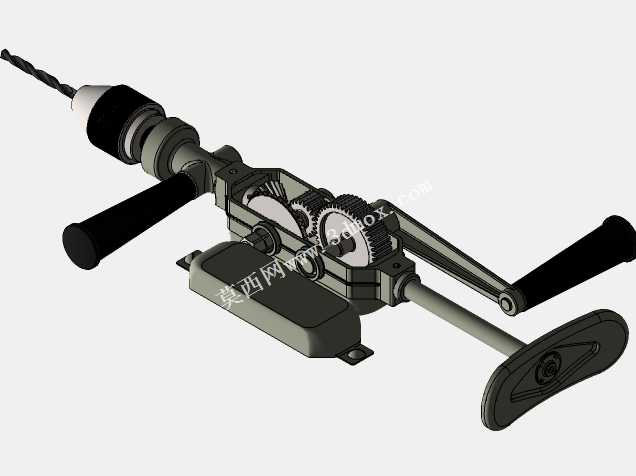

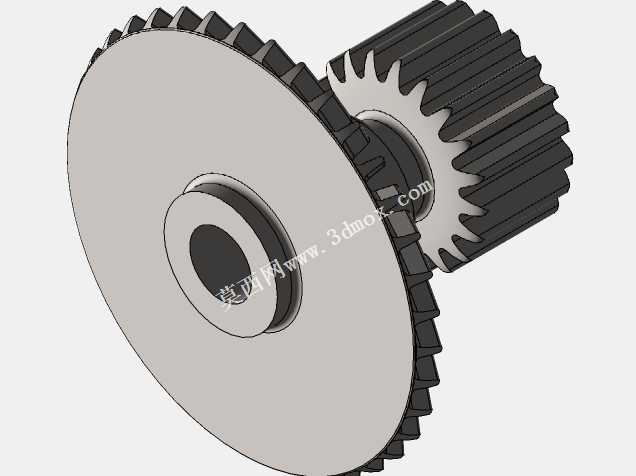

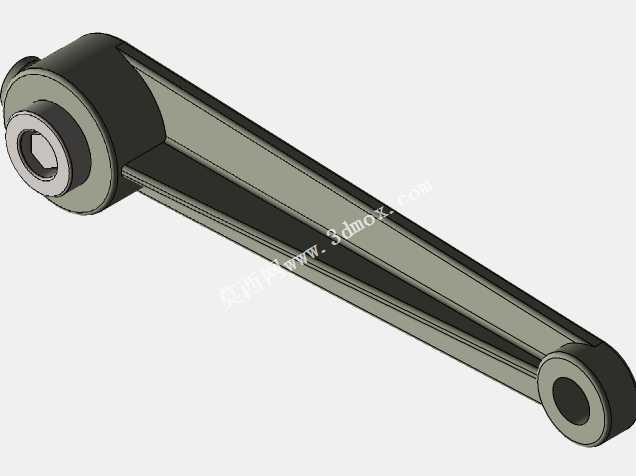

这款手摇手钻是无电力场景下的实用钻孔作业工具，广泛适用于户外无供电区域的木工开孔、简易金属件扩孔、老旧物件维修打孔等作业场景，在早年的家装维修、手工木作、野外设备维保领域都有着极高的使用频次，即便在电动工具普及的当下，这类无需电源、结构可靠的手工作业工具，依旧是应急维修、复古手工创作场景里的常备器具。从功能特性来看，这款手钻采用多级圆柱齿轮传动结构，通过摇臂输入手摇动力，经齿轮组变速增扭后将动力传递至钻夹头输出端，搭配胸压式尾托结构，作业时可以通过胸部抵住尾托施加轴向进给力，配合侧置辅助握持手柄，能够在钻孔过程中保持设备稳定，避免钻头发晃偏移，适配不同直径的直柄麻花钻头，可针对木材、薄金属板、硬质塑料等常见材质完成钻孔作业，齿轮箱采用分体式壳体设计，通过侧边螺丝完成壳体紧固，既能够对内部传动齿轮形成封闭防护，避免作业过程中碎屑、灰尘进入齿轮啮合面造成卡滞磨损，也方便后期拆解维护，对磨损的齿轮、转轴部件进行更换。设计过程中优先考虑了手动作业的力臂合理性，摇臂的回转半径匹配普通人手部施力的舒适区间，握持手柄采用防滑纹理设计，长时间摇转作业不易打滑脱手，钻夹头采用三爪自定心结构，能够牢靠夹紧不同规格的钻头，保证钻头与输出轴的同轴度，避免钻孔过程中出现钻头摆振的问题。整体结构的尺寸边界充分考虑手动操作的人机工程需求，整机长度适配单手握持侧柄、胸部抵压尾托的作业姿态，各操作部件之间预留足够的操作空间，不会出现摇转过程中磕碰手部的问题，齿轮传动比经过匹配调校，既能够保证手摇时的输入阻力处于普通人可轻松施加的范围，也能让输出端获得足够的转速与扭矩，满足常规小直径钻孔的作业需求，外露的金属部件均做了圆角过渡处理，避免操作过程中划伤手部，整体结构没有易损的电子元器件，全机械传动结构的可靠性极强，即便在潮湿、多尘的恶劣作业环境下也能正常使用，日常仅需定期在齿轮啮合处加注润滑脂即可长期保持顺畅的作业状态。
