带内部结构展示的小型有刷直流电机

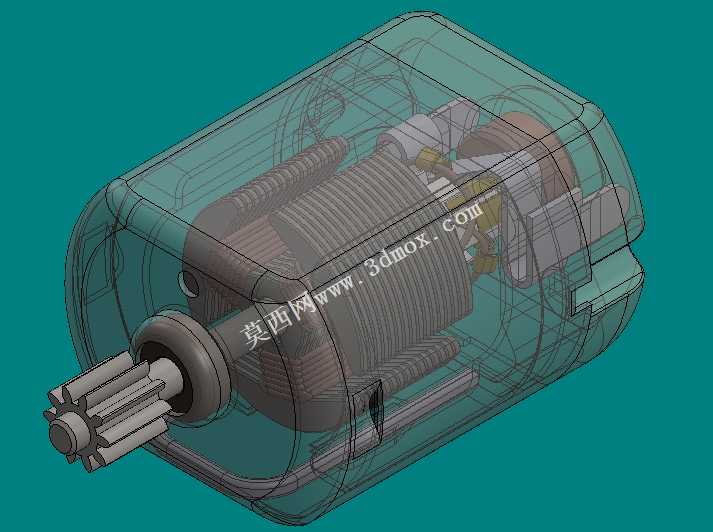

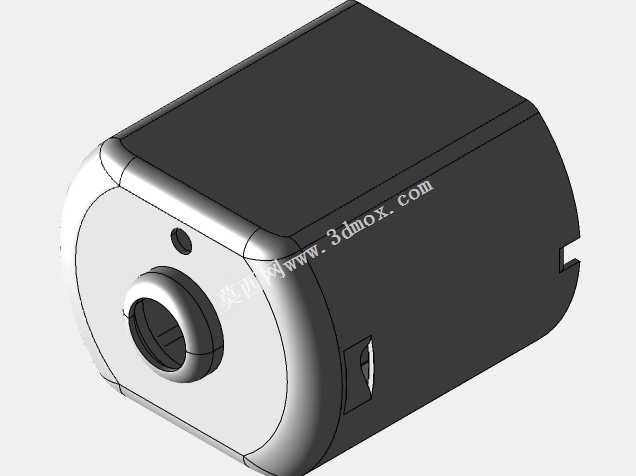

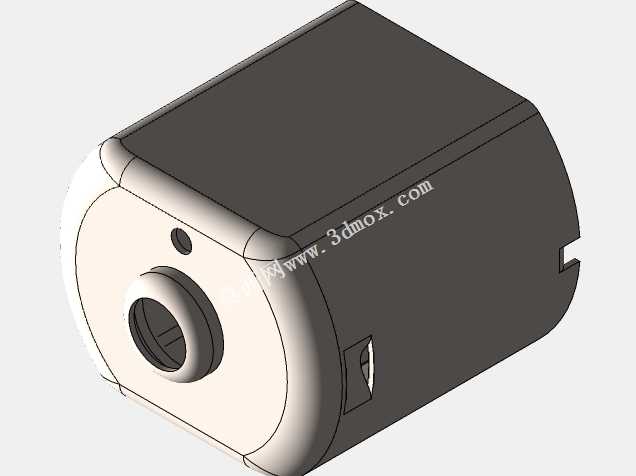

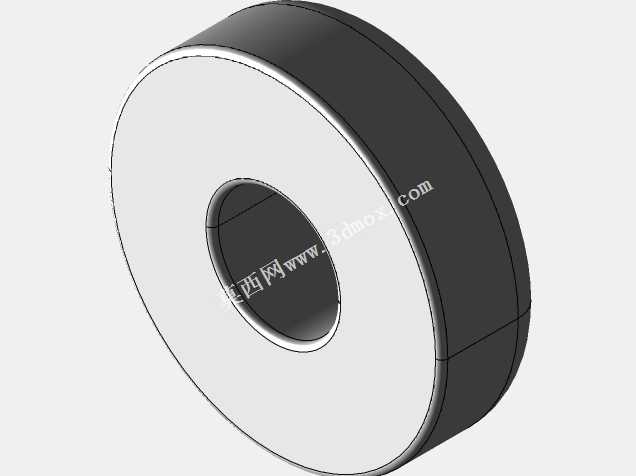

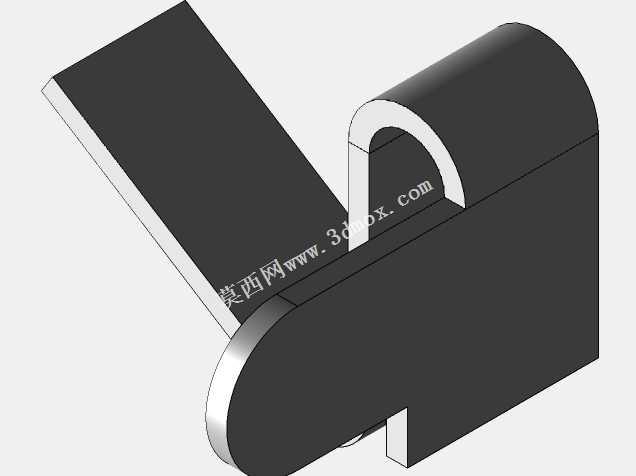

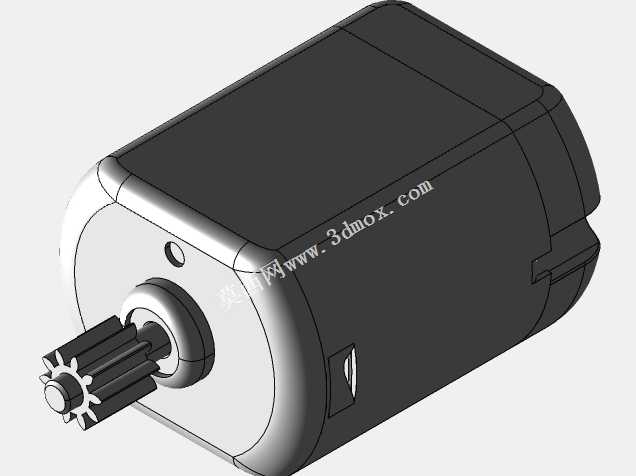

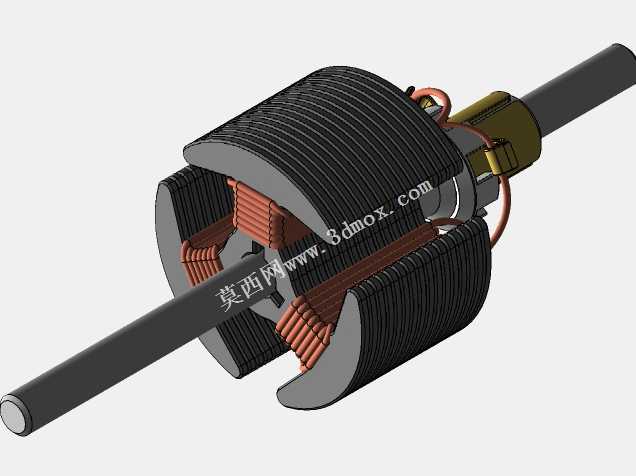

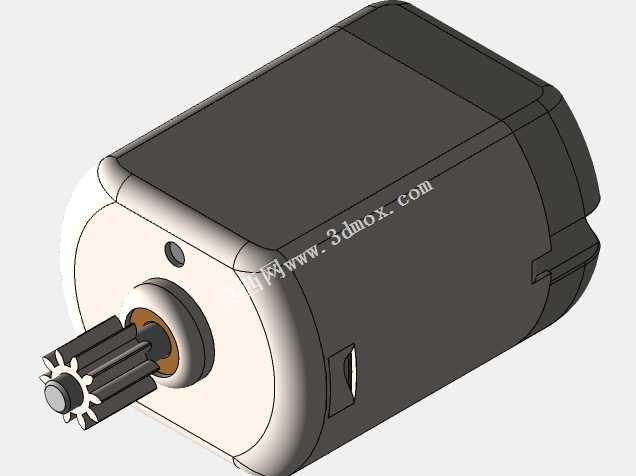

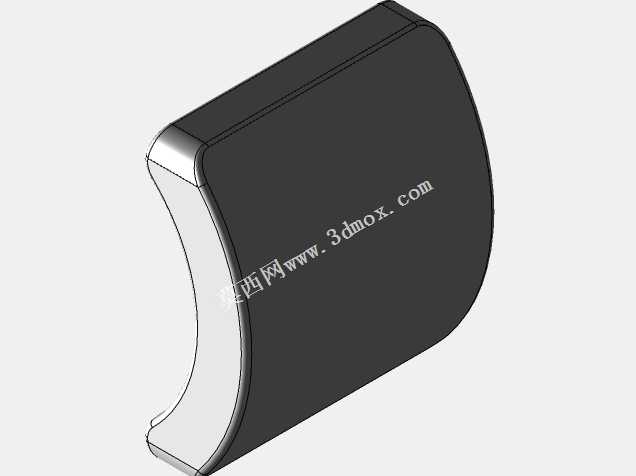

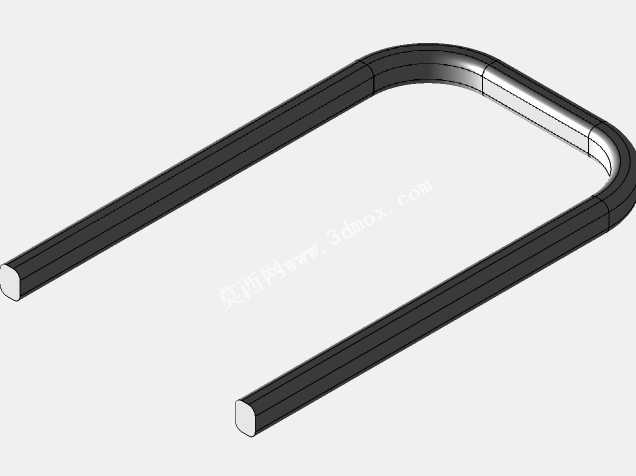

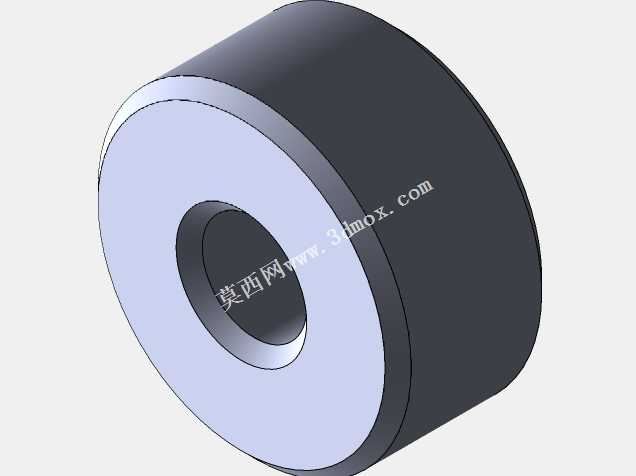

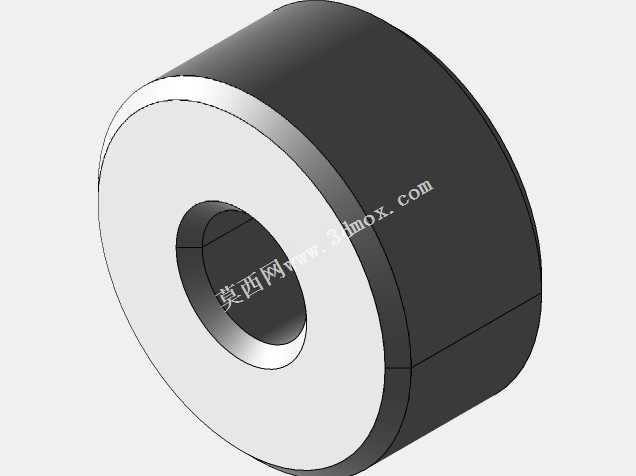

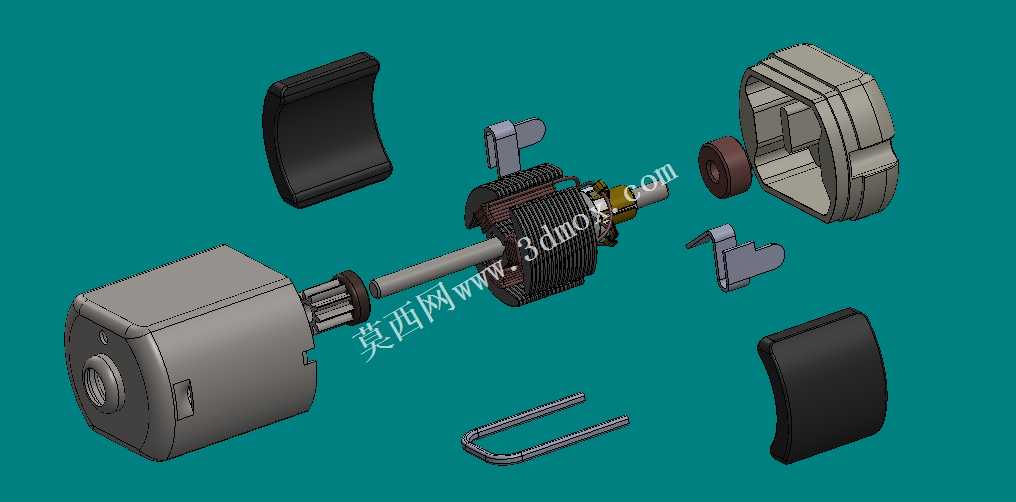

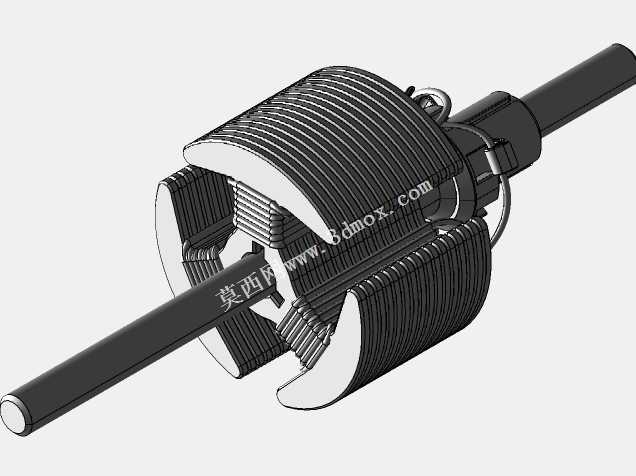

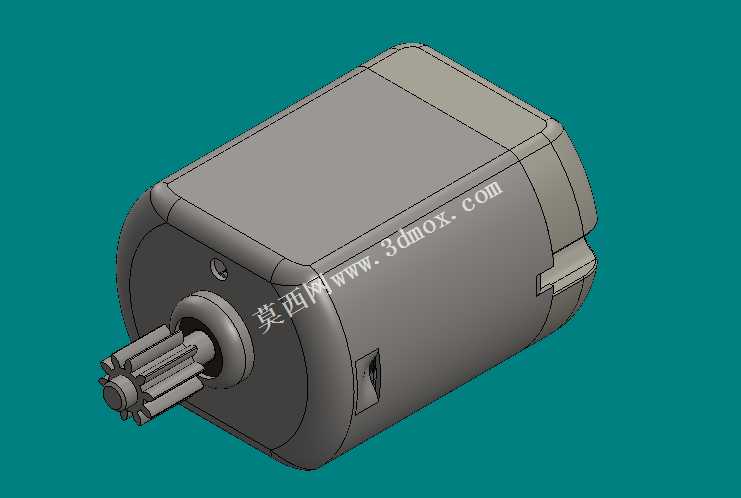

这款小型有刷直流电机的三维结构，完整还原了量产级小功率直流驱动部件的全部装配细节，可直接用于小型机电产品的驱动系统选型参考、结构干涉校验以及装配工艺模拟。在实际工业与民用场景中，这类小功率直流电机覆盖了极广的应用范围：从消费电子类的电动玩具、小型家用美容仪、桌面办公设备的走纸与传动机构，到工业场景里的小型电动执行器、低压控制阀门驱动、自动化设备的辅助送料机构，再到车载场景的小型调节部件、门锁驱动、后视镜调节单元，都能见到同结构电机的身影，是低压直流供电场景下应用最普遍的动力输出部件之一。从功能特性来看，这款电机采用经典的有刷直流励磁结构，依靠定子永磁体提供固定磁场，转子绕组通电后在磁场中受安培力带动输出轴旋转，端部的换向器与电刷配合完成绕组电流的实时换向，保证转子持续同向输出扭矩，输出端采用齿轮轴结构，可直接与配套的减速齿轮组啮合，实现低转速大扭矩的动力输出，适配不同负载的驱动需求。在设计思路上，这款模型采用了全零件独立建模再完成总装的构建逻辑，除核心的绕线转子外，两片弧形永磁体、衬套、端部绝缘与触点部件、隔磁套、金属冲压外壳、端盖等所有装配零件都做了独立的结构还原，既可以展示完整的总装状态，也能通过透明化外壳的展示方式，清晰呈现内部各零件的配合关系，方便理解电机的动力传递路径与电磁作用逻辑。从安装边界与尺寸适配来看，这类小功率直流电机采用标准的圆柱外壳结构，输出轴的齿轮参数、外壳直径、端部安装卡位都符合行业通用的小电机安装规范，在做整机结构设计时，可以直接参考该模型的外形尺寸预留安装空间，校验输出轴与后续传动部件的同轴度，避免出现安装干涉、轴系匹配错位的问题，同时内部结构的完整还原也能帮助设计人员评估电机运行时的内部空间余量，为后续的定制化改型、散热结构优化提供可靠的结构参考。
