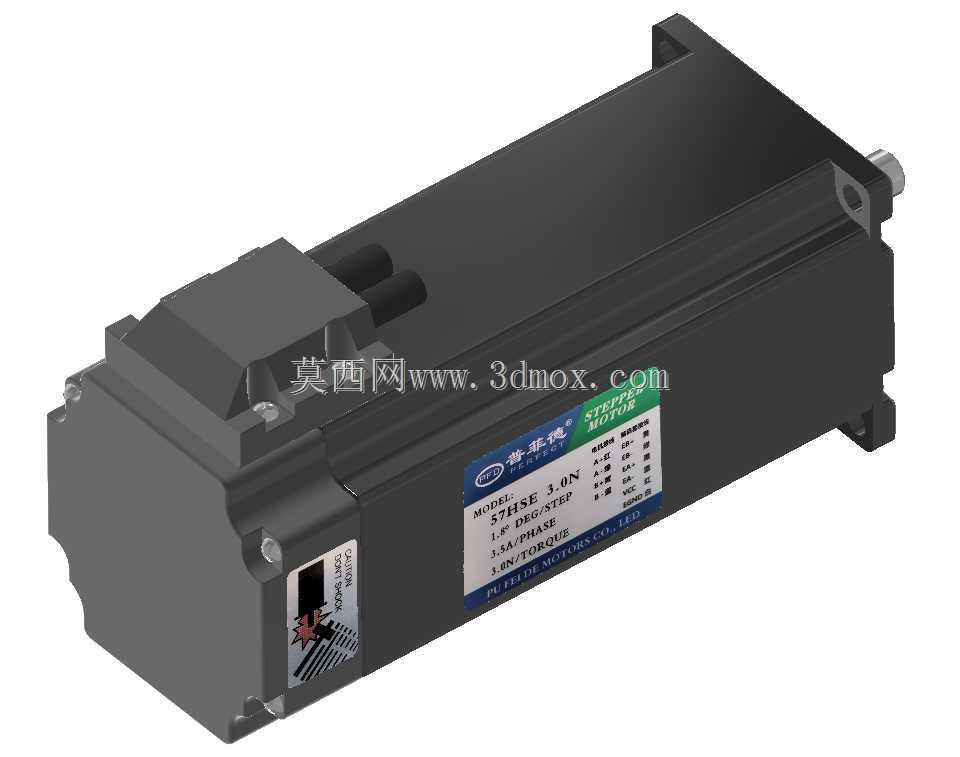

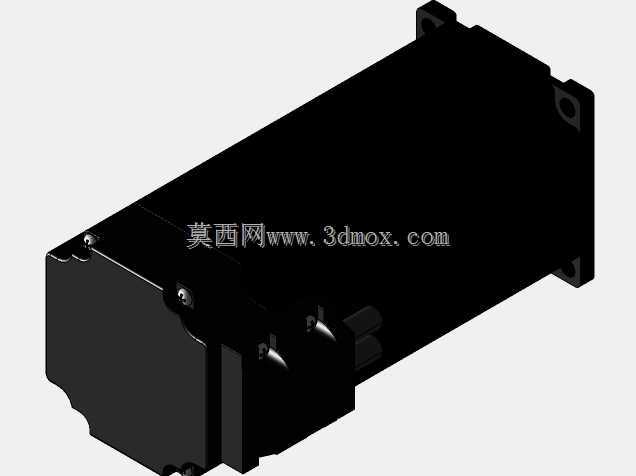

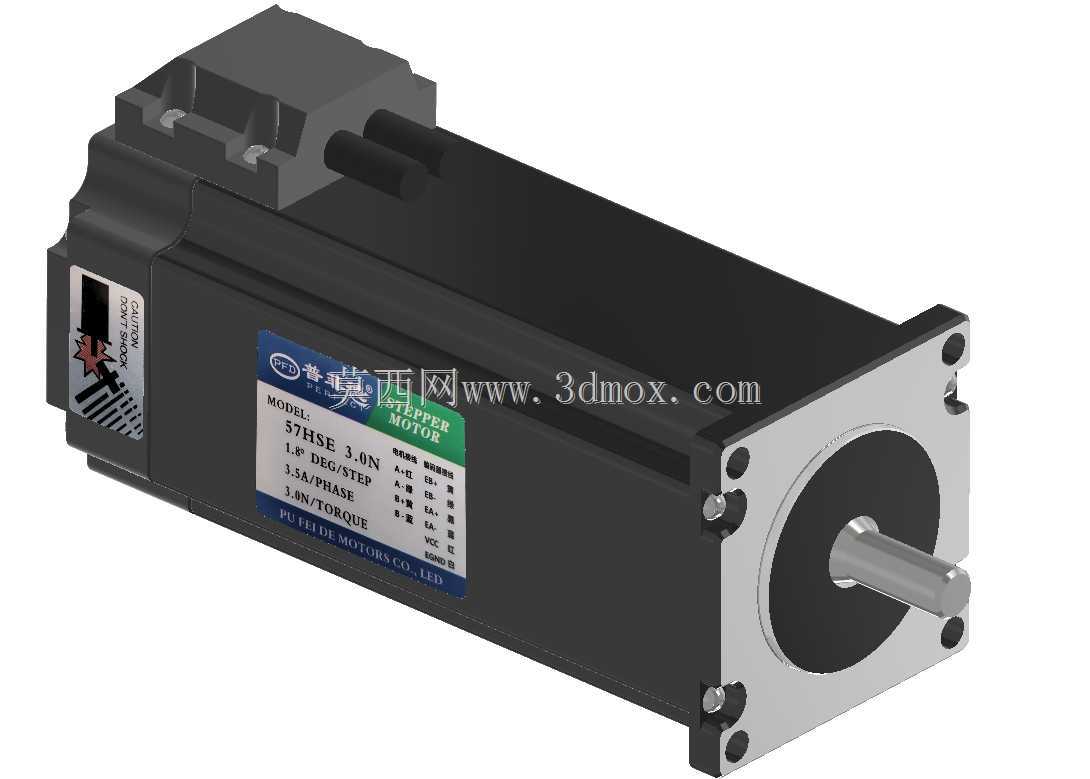

57HSE3.0N Nema23步进电机结构设计

这款57规格的两相混合式步进电机，是自动化传动领域应用极为广泛的动力执行部件，常见于中小型数控设备、3D打印传动模组、桌面级机械臂关节、自动化点胶设备、小型输送线驱动单元、电子加工类飞达送料机构中，作为精准位置控制的动力源，它不需要额外的位置反馈装置即可实现开环状态下的角度与位移控制，搭配对应的细分驱动器后，可实现极低转速下的平稳扭矩输出，不会出现普通直流电机低速抖动的问题，能够精准匹配负载端的步距需求，大幅降低传动链的间隙误差。

从实际功能特性来看，这款电机额定保持扭矩可达3.0N·m，机身采用加长叠片的定子转子结构设计，相比同法兰规格的短机身步进电机，低速扭矩储备更充足，能够直接驱动滚珠丝杠滑台、同步带传动模组等常见负载，省去额外的减速机构，有效缩小整套传动单元的安装体积。电机出线端采用集成式接插结构，接线端做了防呆设计，现场装配时不需要逐一核对线序即可快速完成接线，避免接线错误导致的驱动器烧毁问题；机身外壳采用一体挤压成型的铝合金型材，表面做了黑色氧化处理，既能够提升外壳的散热效率，长时间运行时快速将绕组产生的热量散出，避免高温退磁，同时也能提升外壳的耐锈蚀能力，适配多粉尘、轻度油污的工业车间使用场景。

在设计思路上，这款电机严格遵循Nema23法兰的安装标准，输出端法兰为标准57mm见方的安装尺寸，四个安装孔的孔位、轴伸直径、轴伸长度、键槽尺寸都完全适配行业通用的安装规范，用户在替换同规格旧电机时，不需要重新修改安装板的孔位设计，也不需要调整联轴器的适配尺寸，可直接完成替换安装。电机前端盖采用高精度加工的轴承室结构，搭配深沟球轴承支撑输出轴，轴伸端的径向跳动控制在极小范围内，保证带轮、丝杠等负载安装后的同轴度，避免高速运行时出现偏心振动问题；后端预留了编码器安装位，后续如果需要升级闭环控制，可直接加装磁电式编码器，不需要拆解电机本体即可完成升级，大幅降低设备改造成本。

从安装边界来看，这款电机的机身长度、出线方向、轴伸长度都做了明确的尺寸约束，设计整套传动结构时，只需要预留出对应长度的机身安装空间，同时在出线侧预留足够的线缆弯折半径，即可避免出现安装干涉问题；电机的安装止口尺寸为行业通用值，和标准的电机支座、法兰连接板完全匹配，不需要额外做定制加工件即可完成装配，能够大幅缩短设备的设计与装配周期。
