立式粉料存储筒仓结构设计方案

在建材生产、粮食加工、化工原料储运等工业场景中，散状粉料的密闭存储是生产链路中衔接原料输送与生产投料的核心环节，这款立式筒仓正是针对散状粉状、小颗粒物料的密闭存储需求设计的专用储料设备。从实际应用场景来看，这类筒仓常布置在搅拌站原料区、粮食加工厂区原料堆场、化工粉体生产车间旁，用来存储水泥、粉煤灰、粮食谷物、塑料粒子等流动性较好的散状物料，能够实现物料的密闭防风防雨存储，避免物料受潮、散落损耗，同时配合底部的出料装置可以实现定量投料，衔接后续的输送、计量、生产工序。

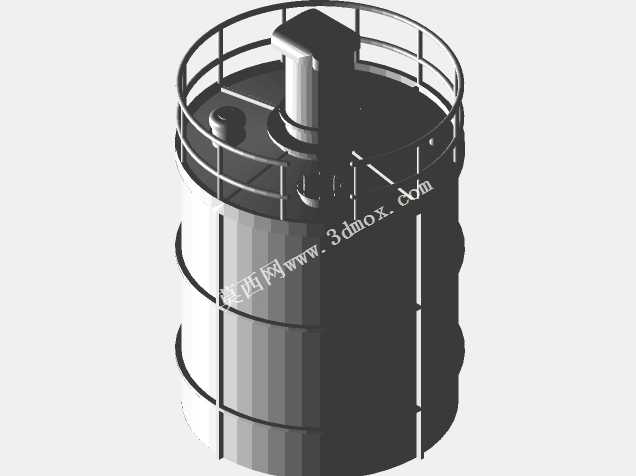

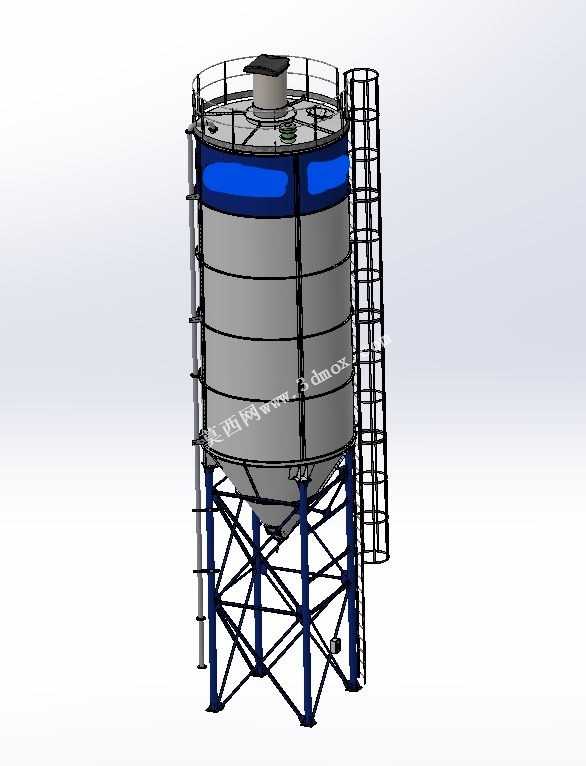

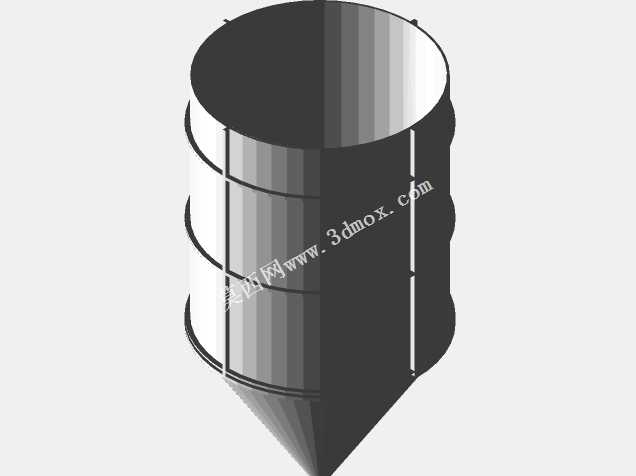

从功能特性来看，这款筒仓采用圆柱筒体加锥形下斗的经典结构，圆柱段筒体可以最大化利用垂直空间提升存储容积，锥形下斗的倾斜角度经过匹配物料安息角设计，能够保证存储的物料依靠自身重力顺畅下滑至底部出料口，避免物料在仓壁挂料、架桥堵塞。仓顶设置有密封进料口与防护栏杆，进料口可对接气力输送管道或者斗式提升机的出料端，实现密闭进料，避免进料过程中粉尘外溢；仓顶周边的防护栏杆满足高空检修作业的安全防护要求，配套的直爬梯带护笼结构，从地面一直延伸至仓顶平台，护笼的间距与直径符合高空作业爬梯的安全规范，可供运维人员攀爬至仓顶开展进料口检查、除尘设备维护、料位检测装置校准等作业。

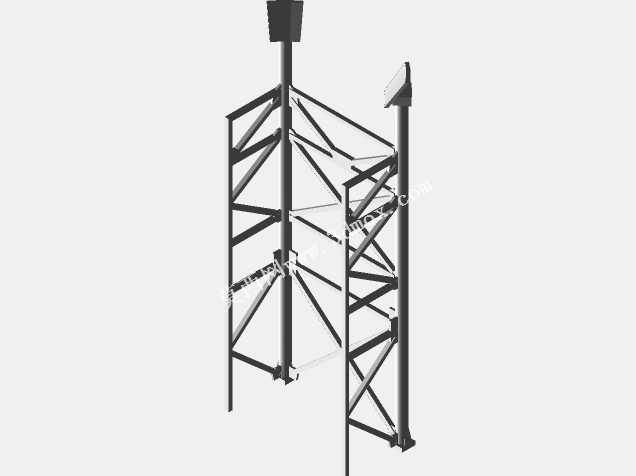

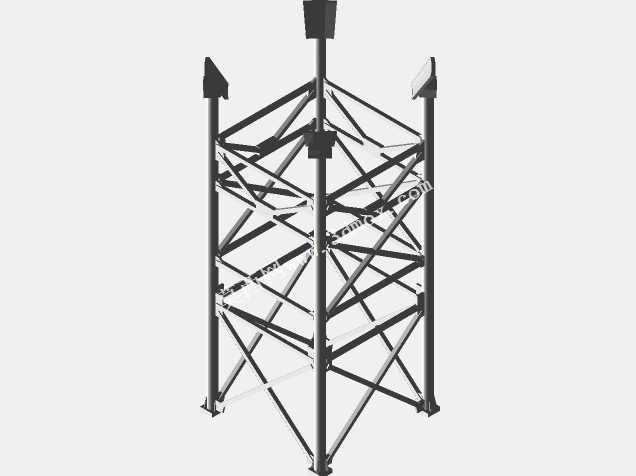

设计过程中重点考量了结构稳定性与安装适配性，筒仓下部采用型钢焊接的桁架式支撑结构，多根立柱配合交叉斜撑形成稳定的受力体系，能够将满仓状态下筒仓与物料的总重量均匀传递至地面基础，支撑结构的高度预留了底部出料装置、输送设备的安装空间，可在锥斗下方安装螺旋输送机、叶轮给料机等出料设备，满足不同工况的出料需求。筒身上部设置的环形蓝色加强箍，能够提升圆柱筒体的环向刚度，避免满仓时物料侧压力导致筒体变形，同时也可作为仓体外部管路、料位计、爬梯固定件的安装依托。

在安装边界方面，这款筒仓属于立式落地安装设备，安装前需要根据满仓总载荷浇筑对应的混凝土基础，保证基础的水平度与承载力满足要求，安装时需要保证筒体的垂直度偏差在允许范围内，避免长期偏载导致支撑结构受力不均；仓体周边需要预留足够的检修通道，尤其是爬梯侧需要留出人员攀爬操作的空间，进料端需要对接上料设备的输送路径，出料端需要匹配后续生产工序的进料高度，整体布局需要兼顾物料输送路径最短、运维操作空间充足的要求，同时仓顶可根据需求加装除尘装置、压力安全阀、料位计等附属配件，进一步提升设备运行的安全性与自动化程度。
