混凝土砌块成型生产线全套设备结构

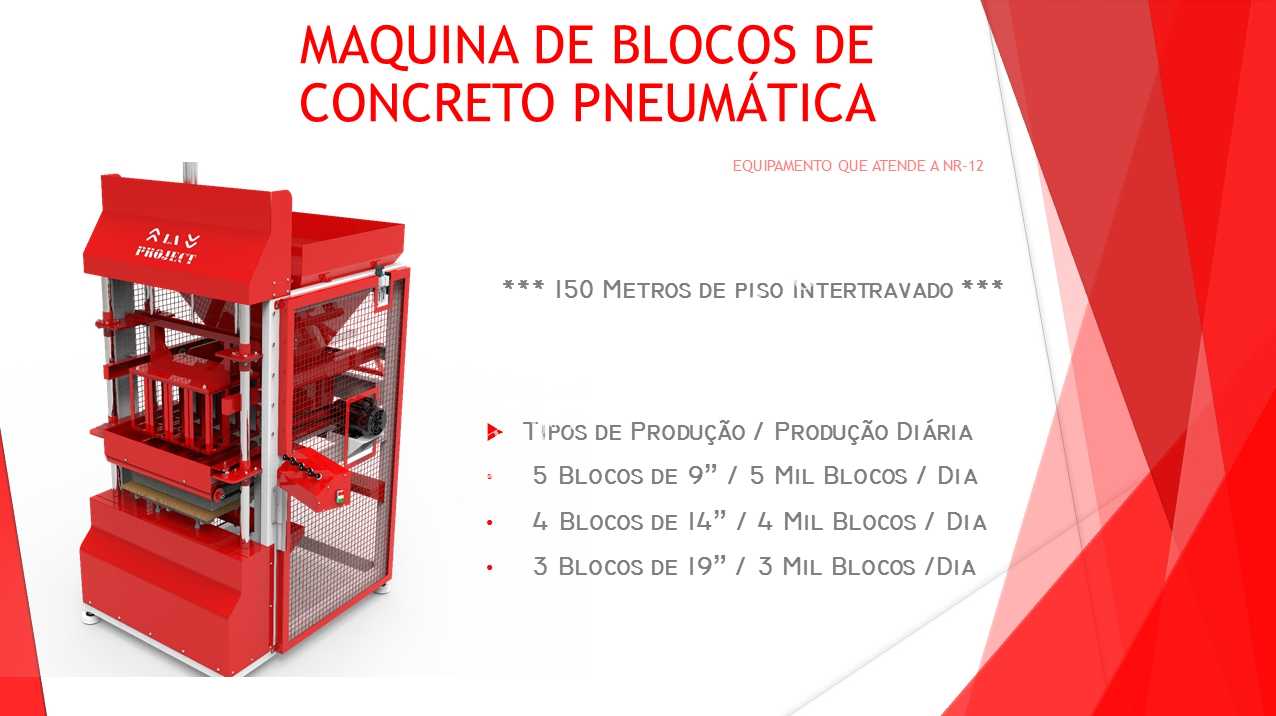

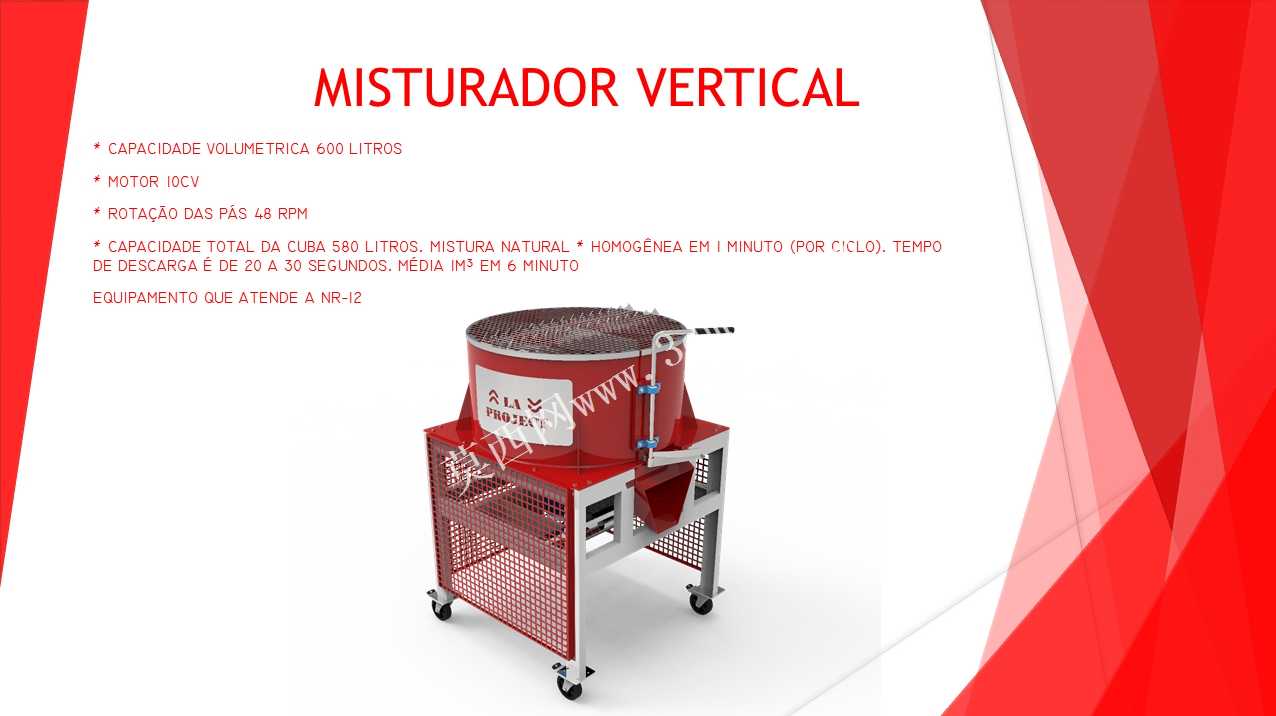

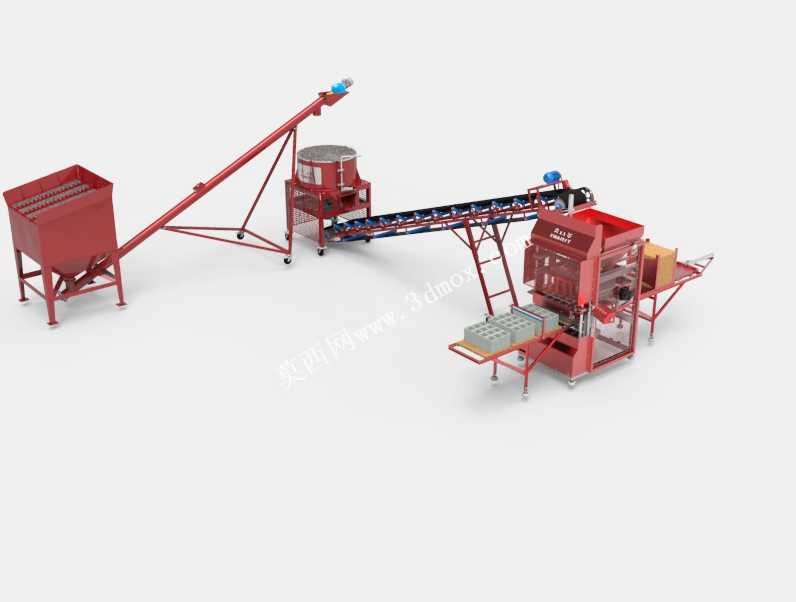

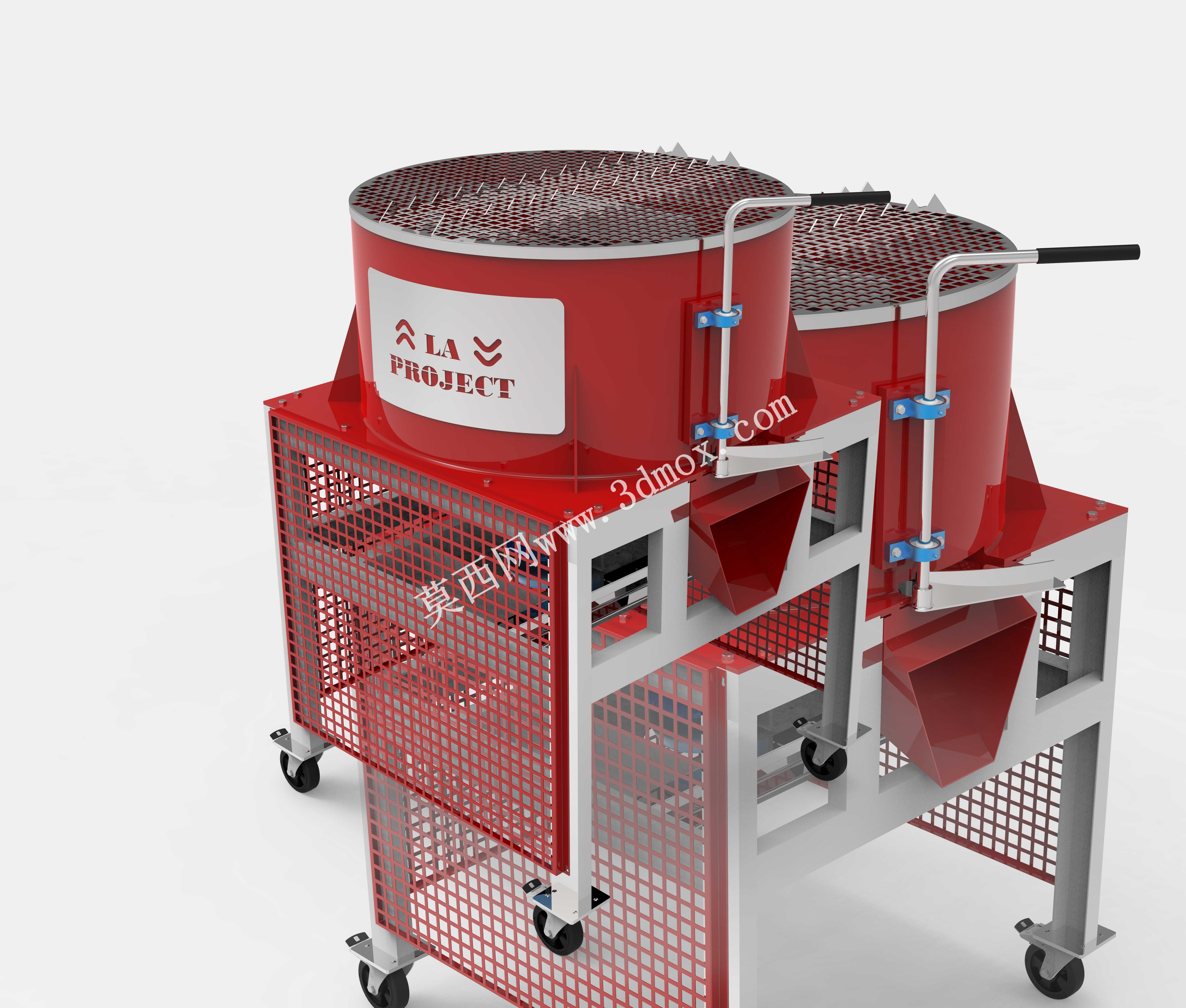

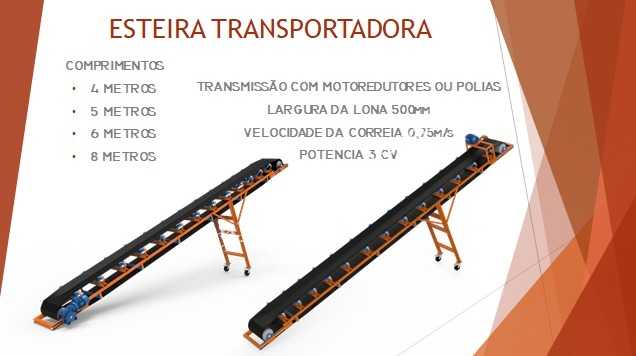

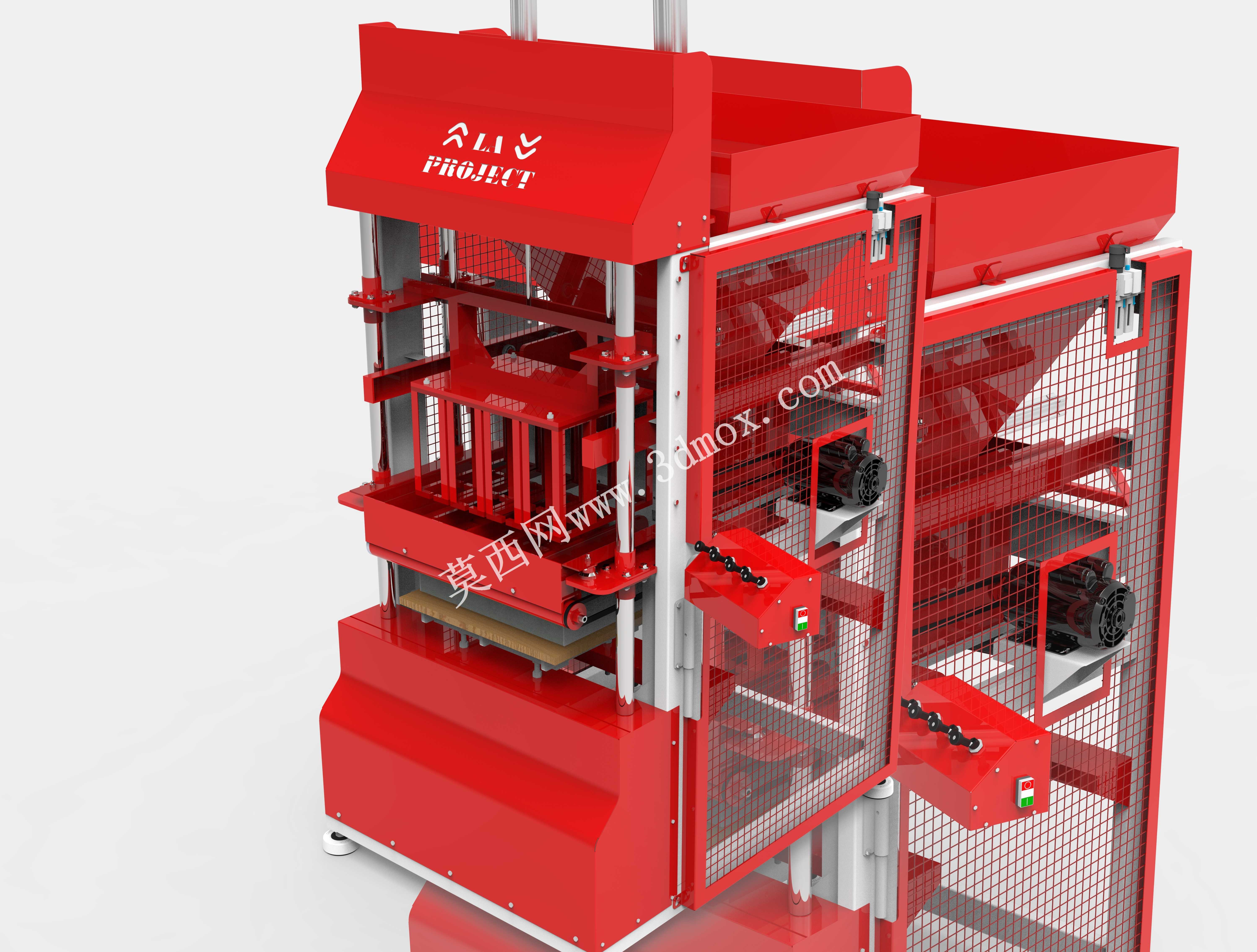

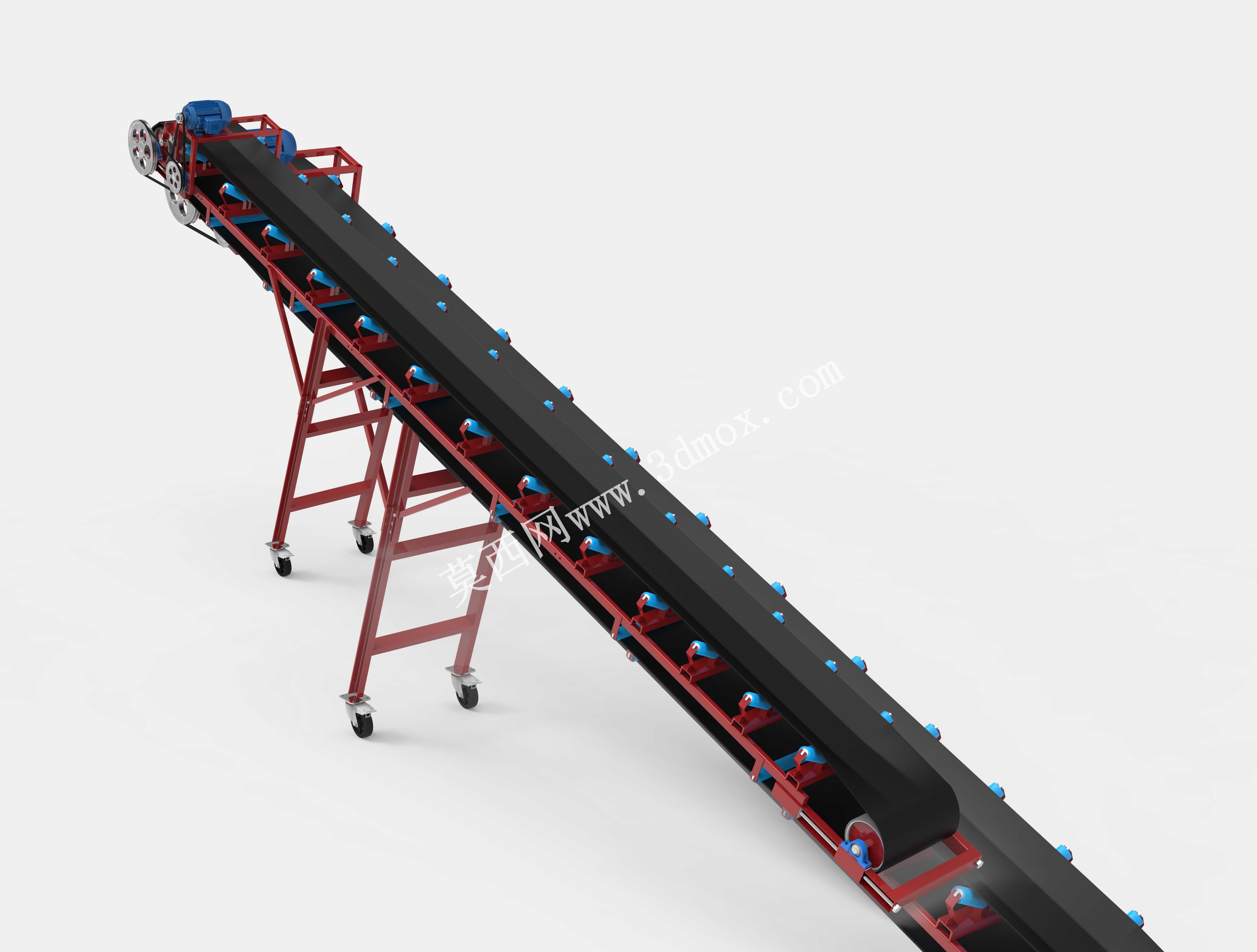

这套设备主要面向中小型建材生产企业、市政工程预制构件加工场景，可在固定厂区内完成混凝土砌块的全流程自动化生产，适配空心砌块、路面砖、护坡砖等多类混凝土预制块的加工需求，能有效替代传统人工制坯、简易单机作业的生产模式，大幅降低建材生产环节的人力投入，提升砌块成型的一致性与生产效率。整套生产线从原料输送到成品输出形成连贯作业闭环：最左侧的料斗用于储存搅拌完成的混凝土混合料，搭配倾斜式螺旋输送结构，可将混合料稳定输送至中部的搅拌储料单元，避免物料输送过程中出现离析、撒漏问题；中部的立式搅拌单元可持续对混合料进行二次匀质搅拌，保障送入成型主机的物料配比均匀，不会出现局部结块、含水率不均的情况；搅拌单元下方衔接的皮带输送结构，可将匀质后的物料定量送入砌块成型主机的料仓内，输送过程的带速可根据成型主机的作业节拍灵活调整，匹配不同生产效率需求。成型主机是整套生产线的核心单元，采用振动加压结合的成型逻辑，通过模箱的高频振动配合上模的恒定压力，将模腔内的混凝土混合料压实成型，可根据砌块规格快速更换模腔配件，适配不同尺寸、不同孔型的砌块生产需求；成型后的砌块可直接通过主机出料端的托架输出，无需额外的人工脱模转运，成型后的砌块初始强度即可满足短距离转运的要求，可直接送入养护区域完成后续固化。整套设备的设计充分考虑了厂区安装的实际边界，各单元均采用模块化分体结构，可根据厂区的实际场地形状灵活调整排布方向，无需对厂区地面做特殊的预埋加固处理，仅需平整硬化地面即可完成设备就位；各单元之间的衔接位置预留了充足的检修操作空间，日常维护时可快速接触到传动、振动等核心易损部件，降低设备运维的难度。设备的整体结构采用重载型钢焊接框架，可承受成型作业时的持续振动载荷，长时间作业也不会出现框架变形、焊缝开裂的问题，外露的传动结构均设置了安全防护装置，避免生产过程中出现安全隐患；输送结构的支撑腿配备了可调高度的脚轮与支撑脚，既可以在设备转场时方便推移，也可以在就位后调整水平度，保障设备运行的稳定性。
