四吨级混凝土搅拌站主机结构设计

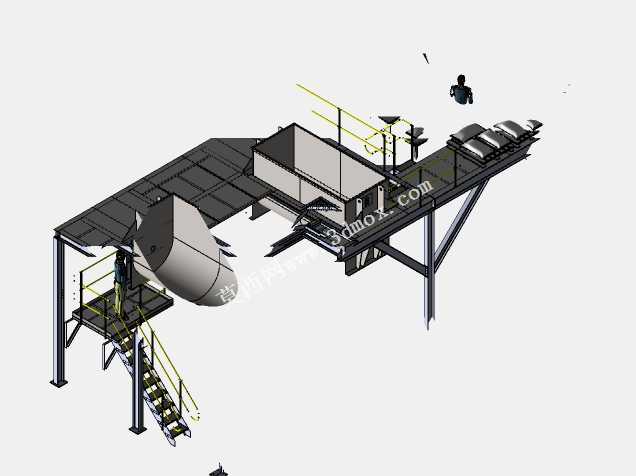

这款四吨级搅拌主机主要应用于中小型商品混凝土生产站点、乡镇基建工程现场、预制构件加工厂等场景，可满足单批次四吨物料的均匀混合需求，适配常规标号混凝土、稳定土、轻质骨料混合料的生产作业，能够为现场浇筑、预制件浇筑提供连续稳定的成品料供给，适配中小产能的生产节奏，避免大机型产能过剩带来的能耗浪费，也能弥补小机型产能不足导致的供料断档问题。设备整体采用高架钢结构平台布局，核心搅拌筒体倾斜布置在平台前端，筒体采用大容积弧面结构设计，内部预留搅拌叶片安装位与物料进出通道，可实现进料、搅拌、卸料的连续作业循环，搅拌过程中叶片可带动物料形成多向对流，避免骨料沉底、粉料结团的问题，保证不同粒径、不同密度的物料混合均匀度满足施工要求。平台区域划分清晰，一侧设置带安全护栏的斜向爬梯，可供运维人员抵达平台各操作点位，平台表面铺设防滑花纹钢板，边缘设置高度符合安全规范的防护栏杆，栏杆预留安全挂点，方便运维作业时挂载安全防护装备；平台上预留粉料进料接口、骨料输送对接位，可与斜皮带输送机、粉料计量斗直接对接，无需额外搭建过渡连接结构，减少现场安装的适配工作量。设计过程中充分考虑现场安装的边界条件，整体支撑腿采用标准化H型钢焊接结构，支撑点位的跨度经过载荷验算，可承受满载搅拌时的动载荷与静载荷，避免设备运行过程中出现共振、结构变形问题；设备整体安装占地宽度控制在六米范围内，长度方向预留输送设备对接空间后总长度不超过九米，对场地平整度要求较低，可在硬化后的普通工业场地直接安装固定，无需做特殊的深基础处理，降低现场基建成本。平台上还预留了电控柜安装位、操作检修空间，运维人员可直接在平台上完成易损件更换、日常润滑保养等作业，无需搭建额外的检修架；卸料口位置设置在筒体最下端，可直接对接下方的混凝土输送料斗或者搅拌运输车进料口，卸料过程无残留、无撒漏，减少物料浪费。整体结构采用模块化拆分设计，各部件可拆分运输，到场后通过螺栓拼接即可完成组装，大幅缩短现场安装周期，适合需要快速转场的临时工程站点使用，结构表面预留防腐涂装余量，可适应户外露天作业的日晒雨淋环境，延长设备整体使用寿命。
