4500kg/h卧式燃气蒸汽锅炉结构设计

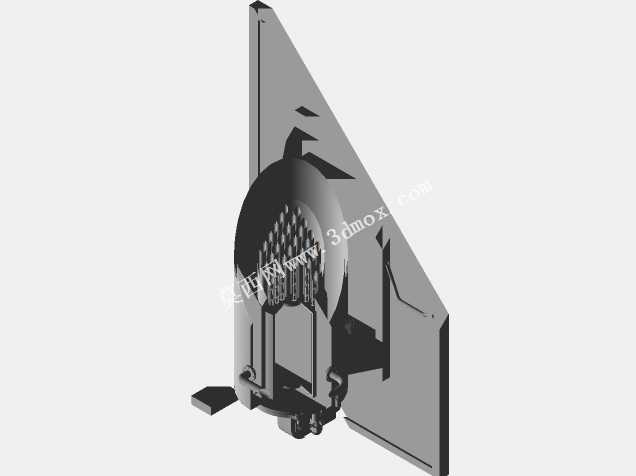

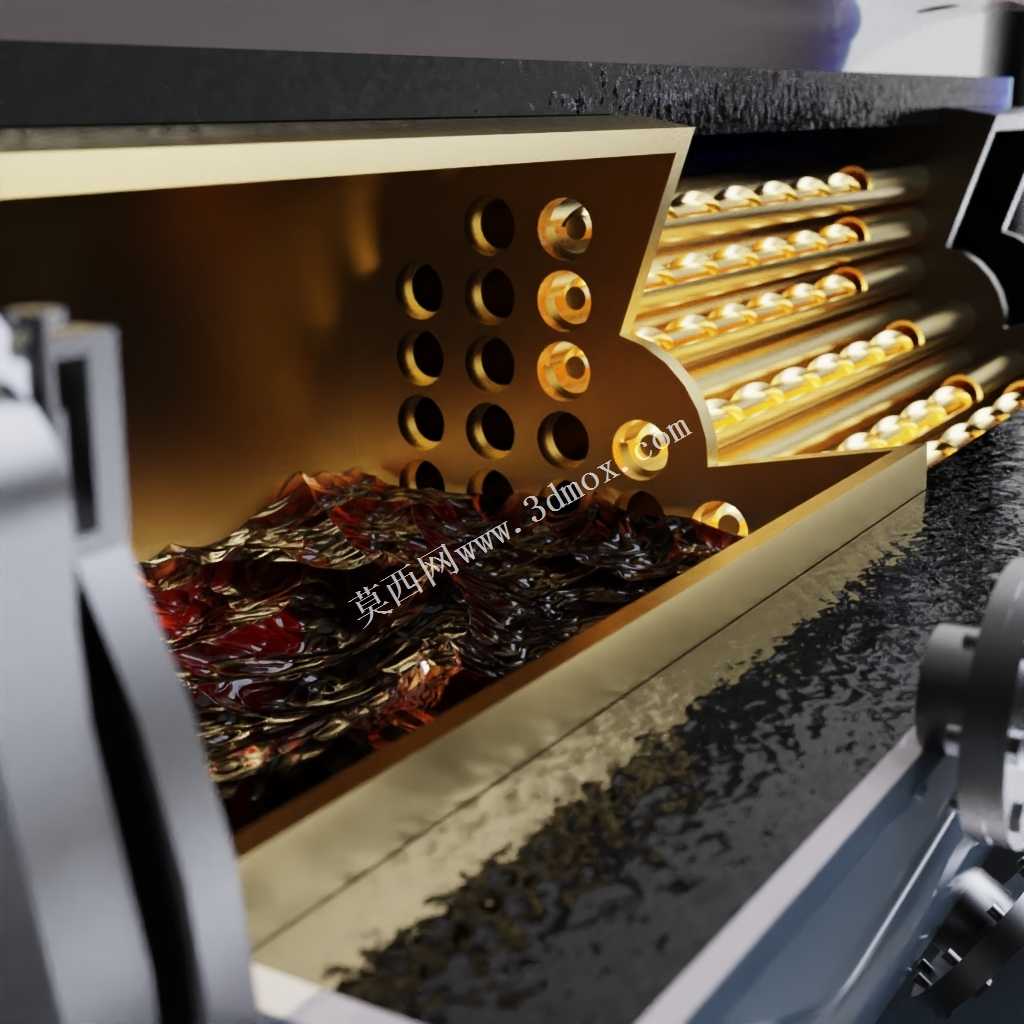

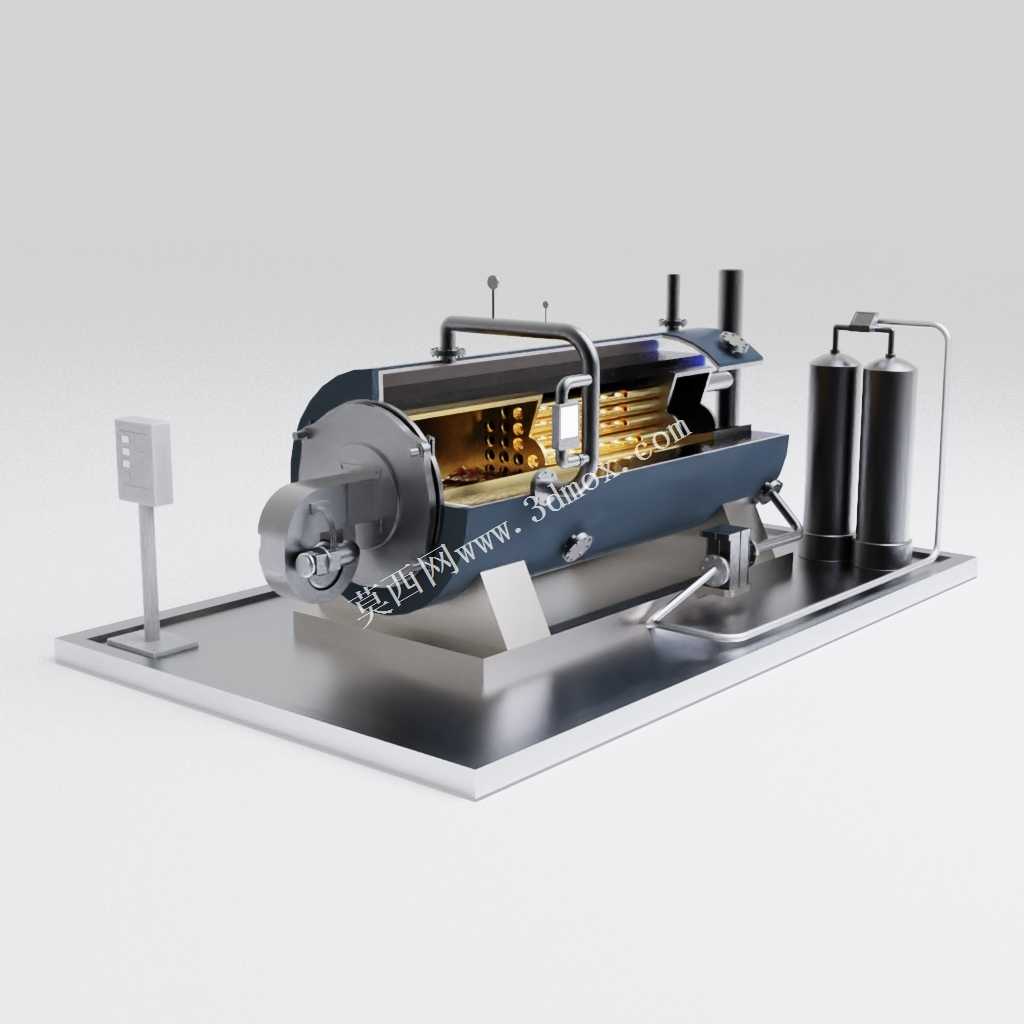

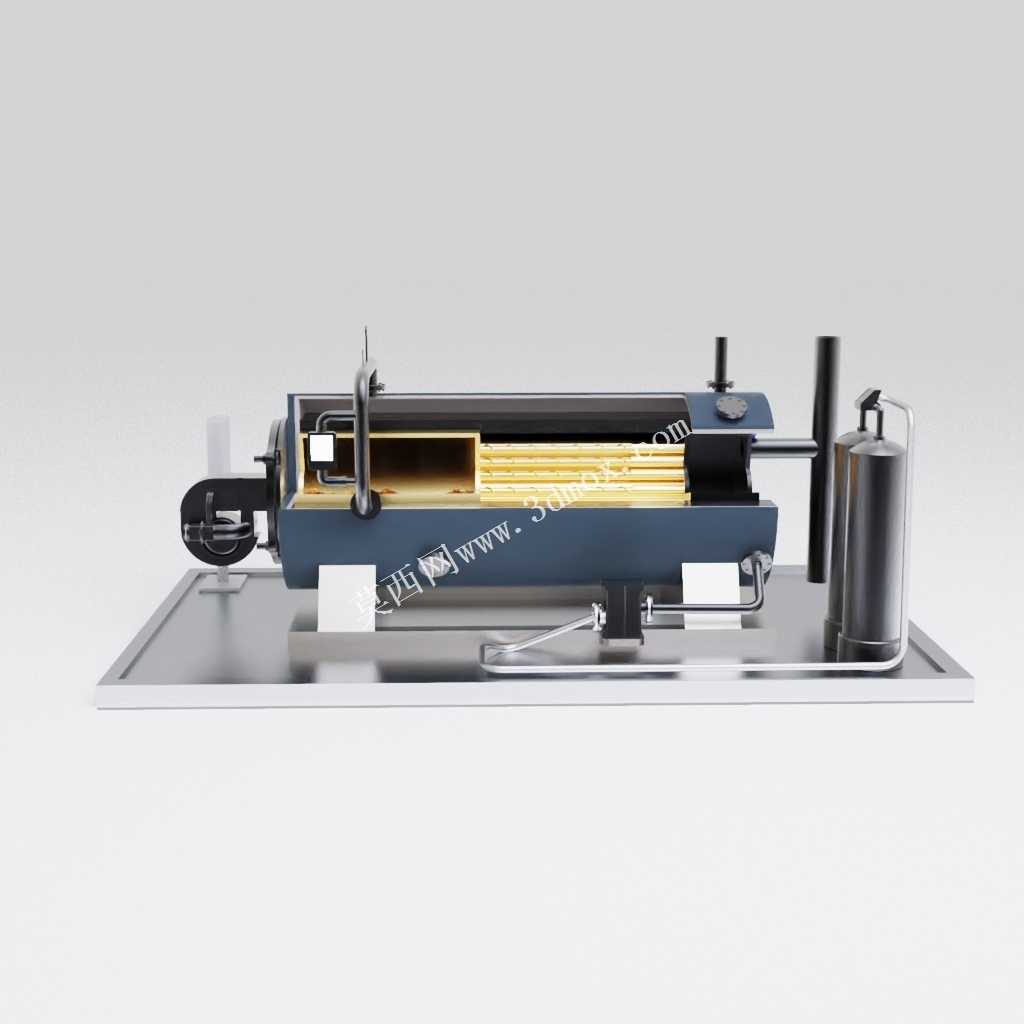

这款卧式燃气蒸汽锅炉主要面向需要稳定饱和蒸汽供应的工业生产场景，常见于食品加工、纺织印染、医药灭菌、化工反应供热以及商用集中供暖配套等领域，能够持续输出额定蒸发量的高品质蒸汽，满足生产环节中加热、蒸煮、灭菌、动力拖动等多类用汽需求，相比传统燃煤锅炉具备热效率高、污染物排放低、启停响应快的优势，适配当前工业领域清洁供热的改造需求。设备整体采用卧式三回程湿背式结构设计，炉胆采用波纹炉胆结构，既能够强化高温烟气的扰动换热，提升辐射换热段的热交换效率，也可以缓冲炉体受热后的热胀冷缩形变，降低热应力对焊缝的损伤，延长设备整体使用寿命。烟气在炉胆内完成第一回程辐射换热后，经回燃室折返进入第二回程的螺纹烟管管束，螺纹结构可以持续破坏烟气流动的边界层，强化对流换热效果，之后烟气再次折返进入第三回程烟管，进一步回收烟气余热后经尾部烟道排出，整体换热流程设计充分考虑了热能的梯级利用，能够将排烟温度控制在合理区间，减少不必要的热能损耗。设备配套的独立给水处理单元集成在底座侧方，能够对进入锅炉的给水进行软化处理，降低水中钙镁离子浓度，避免炉胆内壁结垢影响换热效率，同时配套的水位监测、压力联锁保护装置可以实时监控炉内运行参数，当出现水位过低、压力超阈值的情况时自动切断燃料供给，保障设备运行安全。整体安装采用撬装式集成设计，炉体、燃烧器、控制箱、水处理单元、汽水分离装置全部集成在统一的钢制底座上，现场安装时仅需要对接燃气管道、蒸汽输出管道、给水管道以及供电线路即可完成部署，不需要额外搭建复杂的设备基础，能够大幅缩短现场安装调试的周期。设计过程中充分考虑了设备的检修维护空间，炉体前后端均设置了可开启的检修门，后期检修时可以直接打开检修门清理烟管积灰、检查炉胆内部状态，不需要对整体管路进行大规模拆解。设备的外形尺寸充分适配常规工业厂房的进门与安装空间，底座预留了标准的叉车孔与吊装点位，方便设备的转运与就位，侧方的管路布局预留了足够的操作间距，日常运行时操作人员可以方便地观察水位表、压力表的读数，完成排污、水位调节等日常操作。配套的燃烧器采用比例调节模式，可以根据实际用汽负荷动态调节燃气与空气的配比，始终保持最佳燃烧状态，避免过量空气带走过多热量或者燃气不完全燃烧造成的能源浪费，同时低氮燃烧结构能够有效降低氮氧化物的生成浓度，满足严苛的环保排放要求。
