桌面级小型数控木工加工机床结构设计

　　这款小型数控加工设备主要面向个体木工工坊、创客空间、教学实训场景设计，可完成实木、密度板、亚克力等软质及中硬度材料的平面雕刻、轮廓切割、浅槽铣削、简单浮雕加工，适配小批量定制化木作生产、手板件打样、教学演示等实际需求，相比大型工业级木工机床，其占地空间小，对安装场地的承重、配电要求更低，无需专门的设备基础，放置在常规承重工作台面即可完成安装调试。

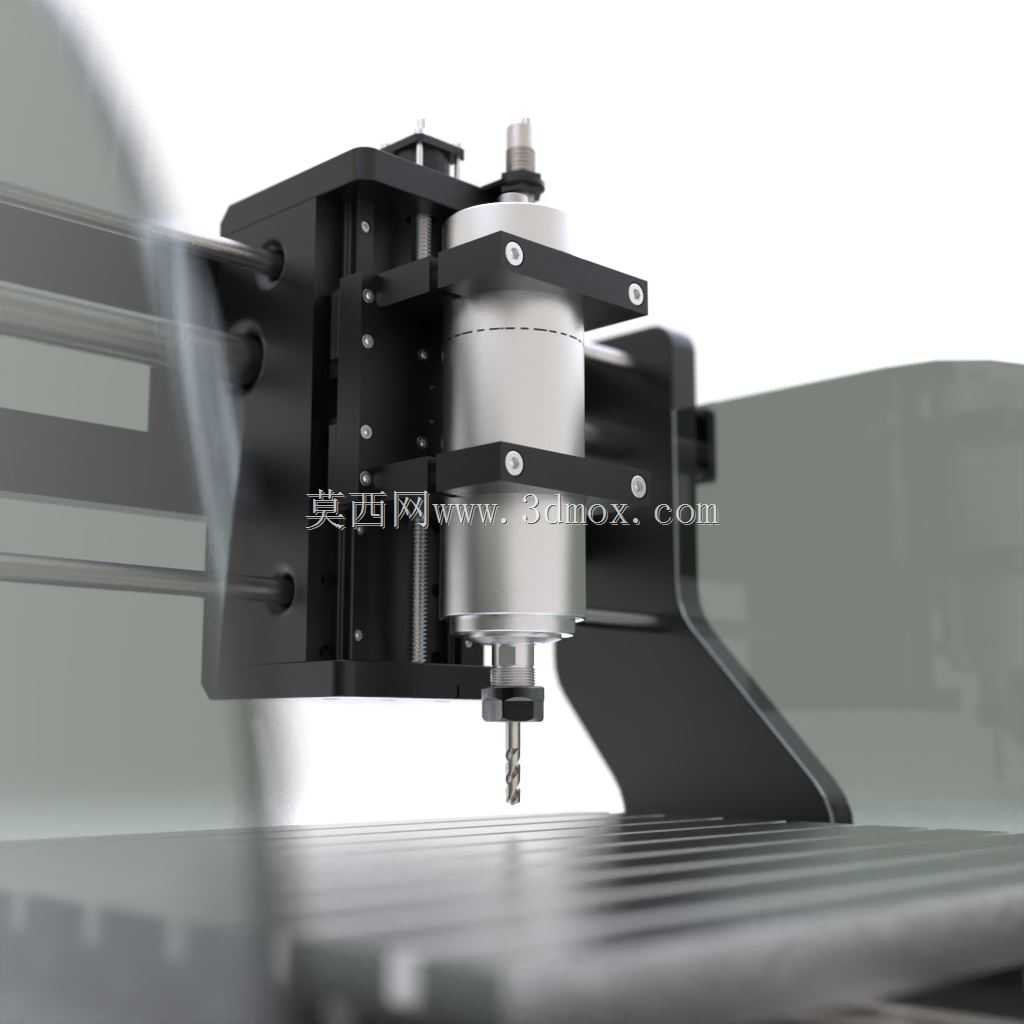

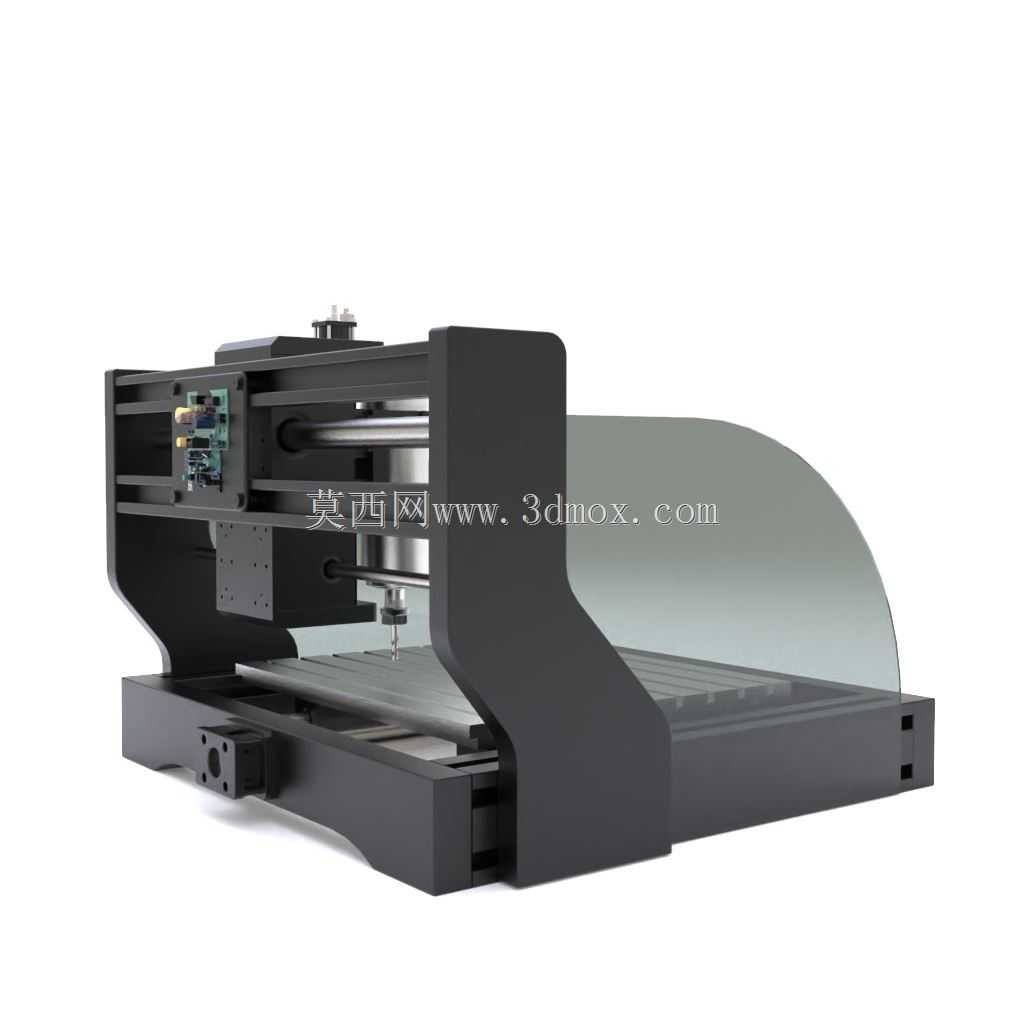

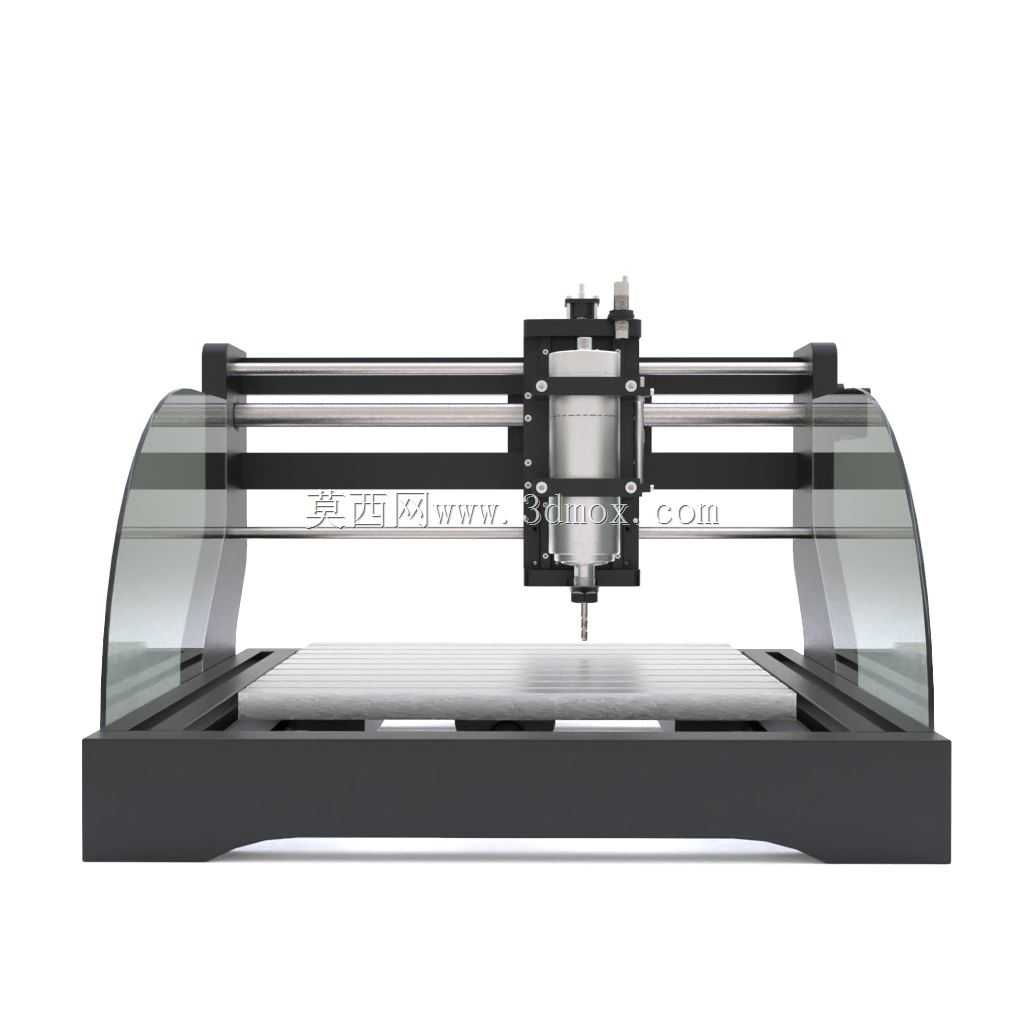

　　从结构布局来看，设备采用龙门移动式结构，加工平台固定在底座上方，X轴传动组件沿底座两侧的平行导轨布置，带动龙门架实现前后方向的进给运动，Y轴传动组件集成在龙门横梁上，带动滑座实现左右方向的进给运动，Z轴滑枕搭载加工主轴实现上下方向的进给，三轴均采用精密直线导轨作为运动导向部件，配合滚珠丝杠传递进给动力，可保证运动过程中的定位精度与重复定位精度，避免加工过程中出现爬行、抖动等影响加工质量的问题。设备的主轴采用高速风冷电主轴，可适配不同柄径的木工铣刀、雕刻刀，转速可根据加工材料特性与加工工艺要求调整，满足粗加工大进给、精加工高转速的不同工艺需求。

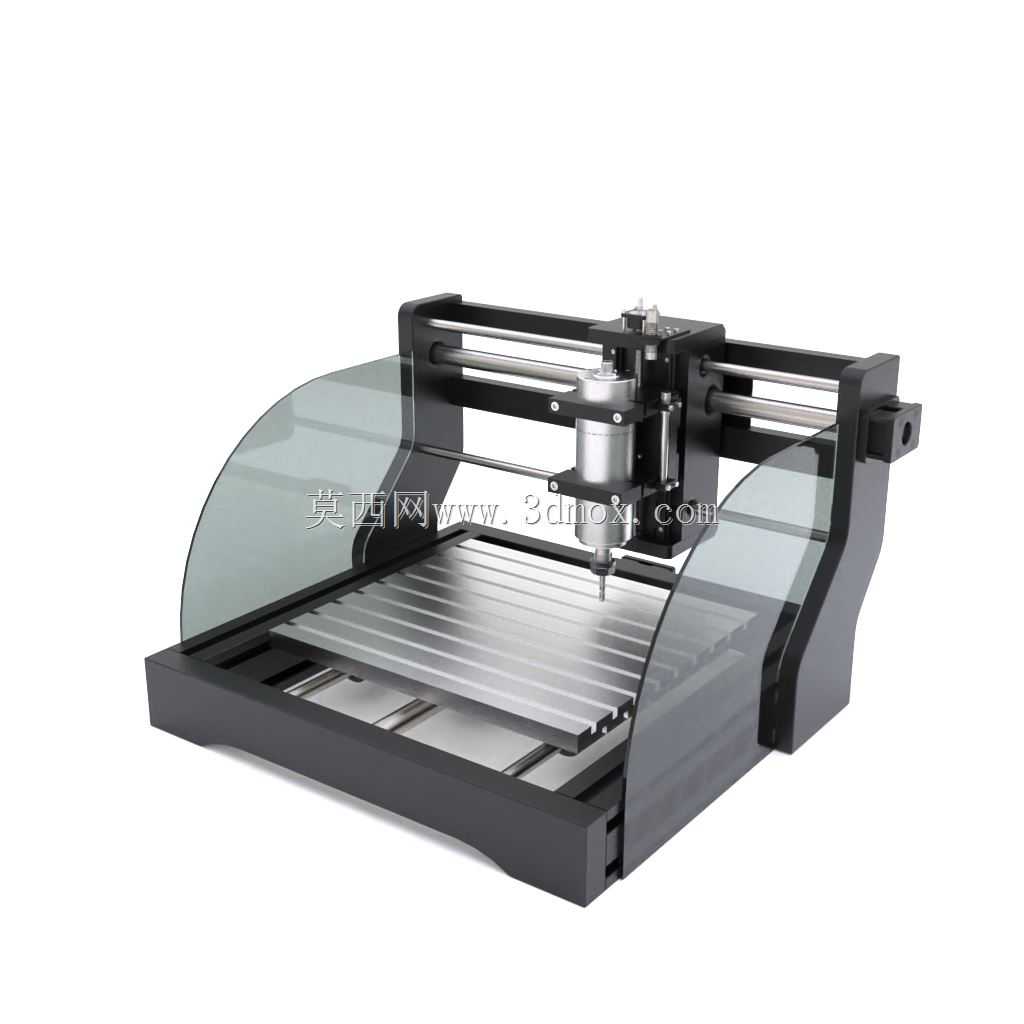

　　设备外围设置了半包围式的透明防护挡板，可阻挡加工过程中产生的木屑飞溅，同时不影响操作人员观察加工状态，防护挡板采用快拆结构设计，日常清理设备内部积屑、更换加工刀具、装夹大尺寸工件时可快速拆卸，不会额外增加操作负担。底座采用整体式铸铁结构设计，可吸收加工过程中产生的振动，降低振动对加工精度的影响，底座底部设置可调式支撑脚，可根据安装地面的平整度调整设备水平度，保证导轨安装面的平面度符合装配要求。

　　设计过程中充分考虑了小型设备的使用边界，整体外形尺寸控制在可单人搬运的重量范围内，设备宽度适配常规工作台的进深，安装时无需对现有工作场地进行大规模改造，配电采用常规民用220V交流供电，无需工业三相电接入，降低了小型工坊、教学场景的配电改造成本。传动部件的润滑点均设置在易操作的位置，日常维护时无需拆解大量结构件即可完成注油保养，导轨、丝杠等精密部件均设置了防尘挡屑结构，可阻挡加工产生的木屑进入运动副内部，延长部件的使用寿命。

　　在加工行程设计上，充分平衡了设备体积与加工范围的关系，可满足常规小型木构件、工艺摆件、定制化标识牌的加工尺寸需求，工件装夹采用台面预留T型槽的结构，可配合快速压钳、真空吸盘等不同装夹工装，适配不同形状、不同尺寸工件的装夹需求，装夹操作简单，无需复杂的工装调整即可完成工件定位。设备的走线均采用拖链内置布置，避免运动过程中线缆拉扯、磨损，所有电气控制元件集成在底座侧方的电气仓内，电气仓设置散热通风结构，保证长时间运行时电气元件的工作温度处于合理区间，同时电气仓做了防尘密封处理，避免木屑进入造成电气短路故障。

　　从实际使用的角度出发，这款设备的结构设计充分考虑了非工业场景下的使用痛点，既保留了数控加工的精度优势与自动化加工能力，又规避了大型工业设备安装门槛高、维护复杂、采购成本高的问题，可满足小体量加工场景下的日常加工需求，结构设计上预留了一定的升级空间，后续可根据使用需求更换更高功率的主轴、加装自动对刀仪、吸尘接口等扩展部件，适配更多样的加工工艺要求。
