车间粉尘收集用旋风除尘装置结构设计

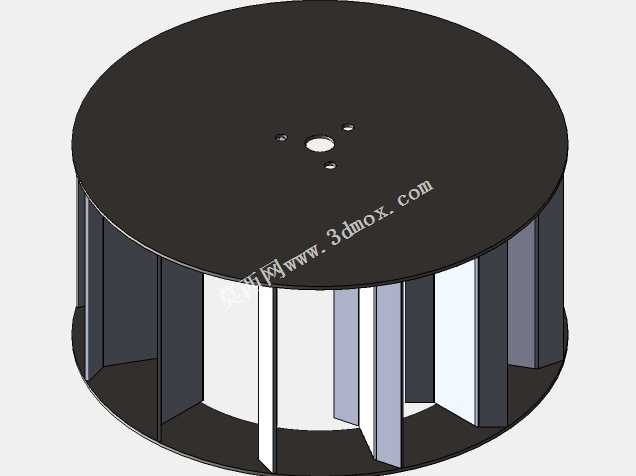

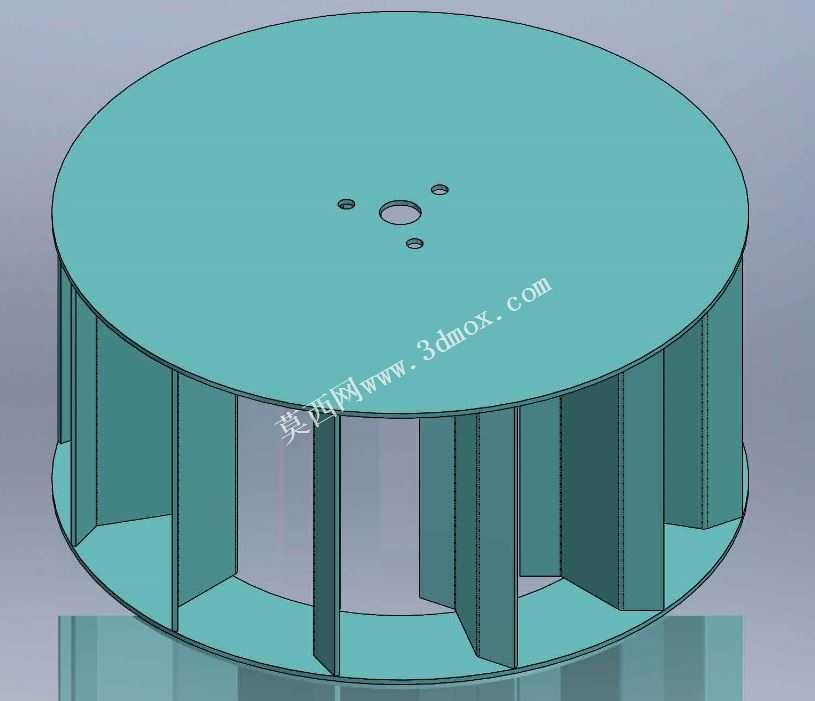

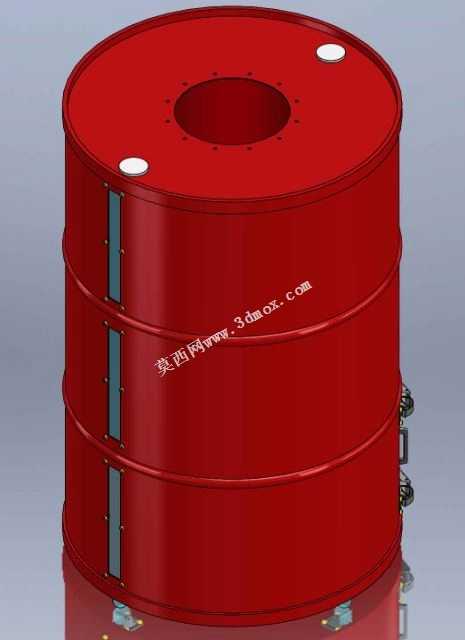

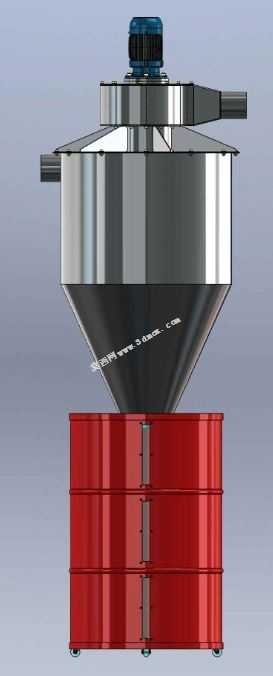

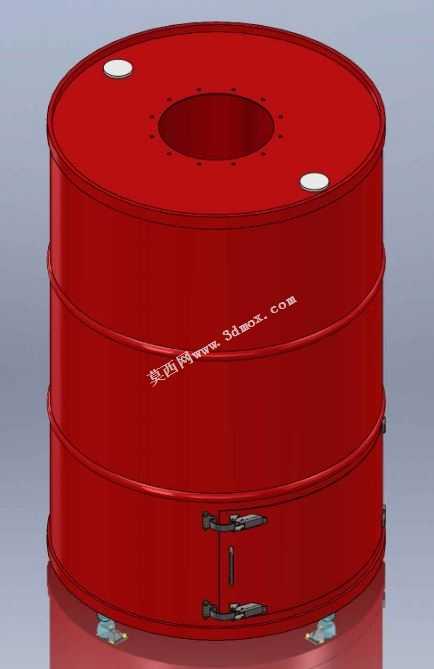

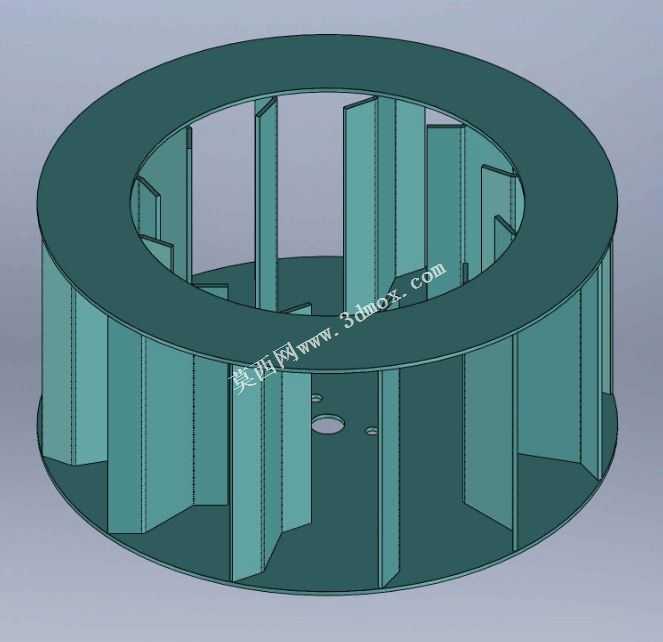

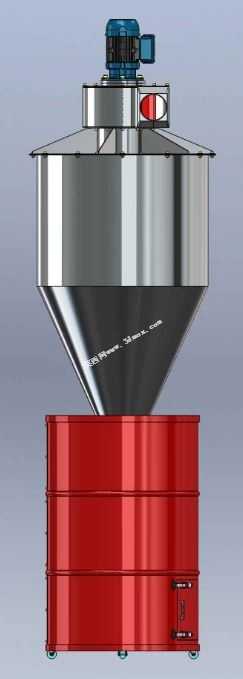

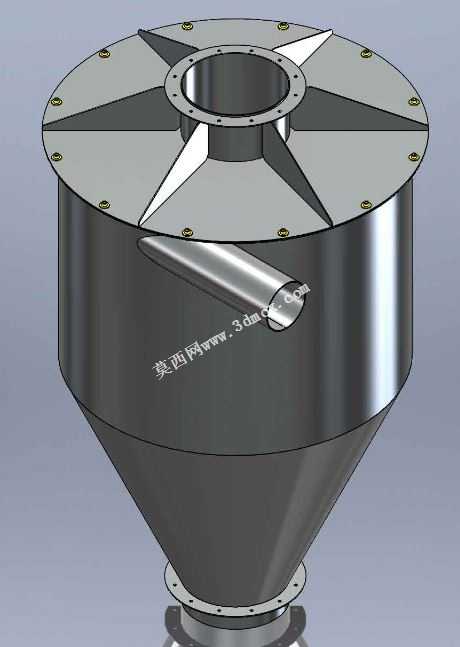

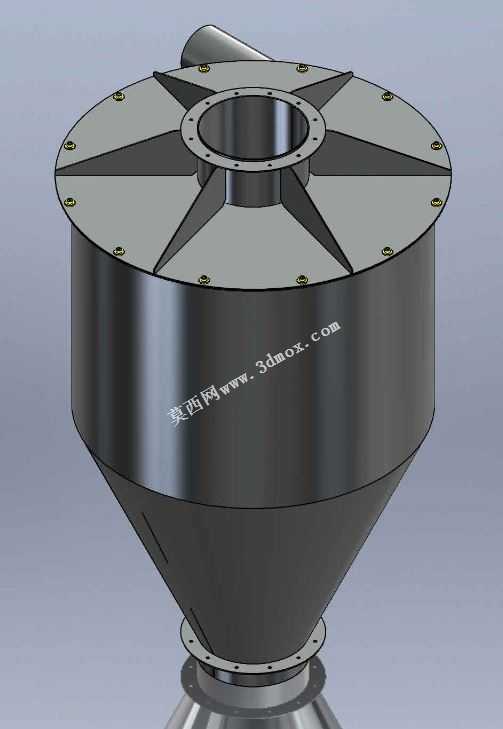

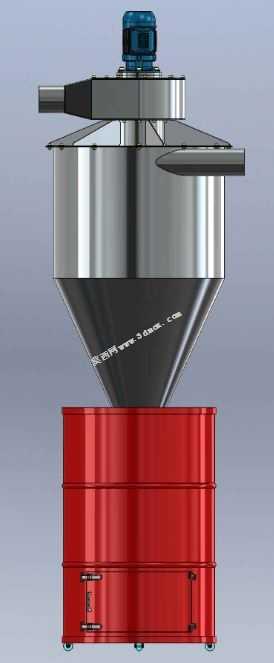

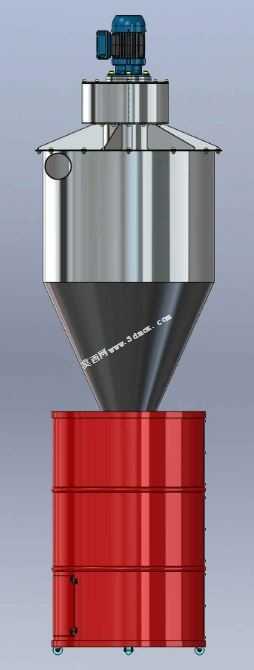

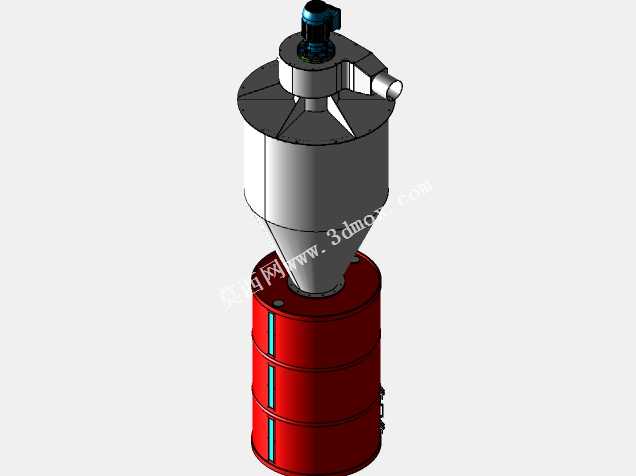

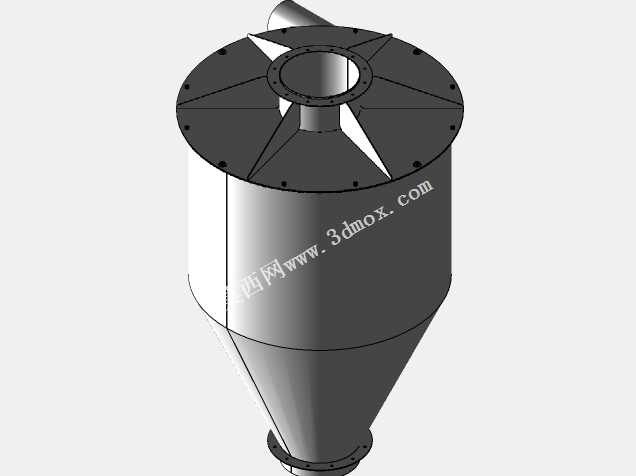

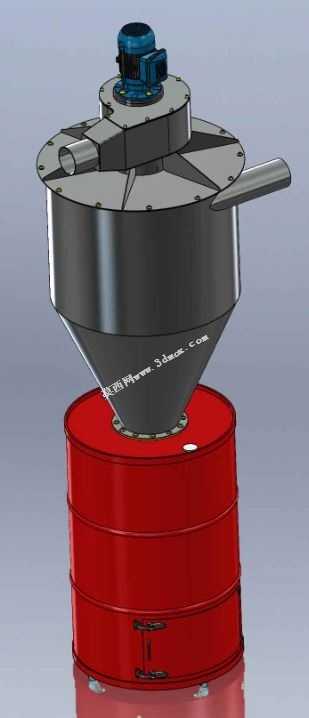

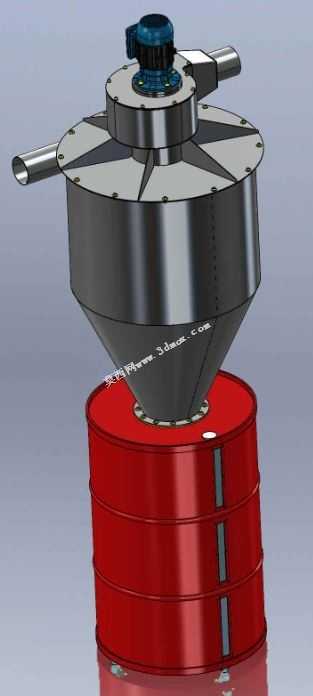

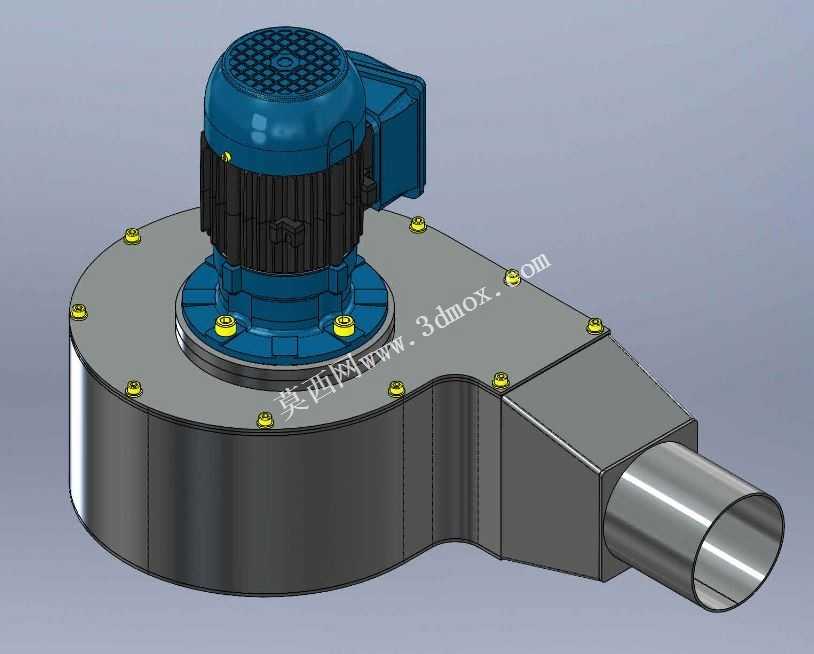

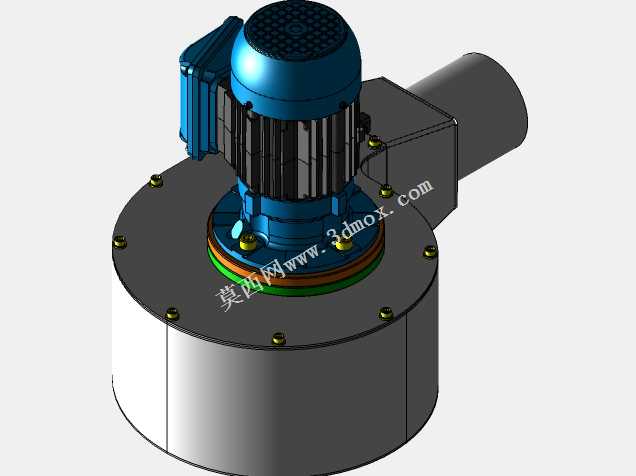

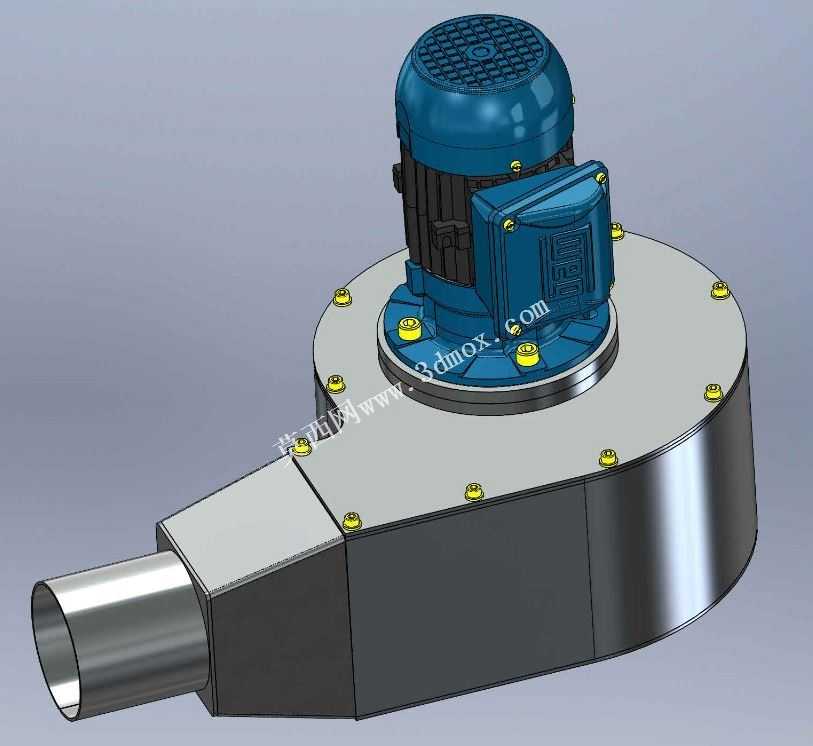

在机械加工、粉体分装、木材切削这类易产生悬浮粉尘的生产场景中，车间内的浮尘不仅会影响作业人员的职业健康，还可能因粉尘浓度过高埋下燃爆安全隐患，这款旋风除尘装置正是针对这类中小规模产尘工位开发的干式除尘解决方案，无需搭配滤材即可完成大颗粒粉尘的预分离作业，适配车间单机工位除尘、小型产尘设备配套除尘等多种应用场景。该设备核心采用离心分离的工作逻辑，含尘空气从设备上部的切向进风口进入腔体后，会在圆柱形上腔体内形成高速旋转的涡流场，密度较大的粉尘颗粒会在离心力作用下被甩向腔体内壁，顺着内壁的锥面滑落至下部的集尘桶内，经过初步净化的空气则会在腔体中心形成上升内旋流，从顶部的排气口排出，可直接接入车间排风系统，也可搭配后置精滤组件实现更高精度的空气净化。在结构设计层面，上部的分离腔体采用锥段直段组合的构型，直段部分保证气流形成稳定的旋转流场，避免气流过早出现紊流影响分离效率，向下收窄的锥段则逐步提升气流旋转速度，让更细小的粉尘颗粒也能获得足够的离心力完成分离，同时避免已沉降的粉尘被上升气流二次裹挟。顶部的驱动组件可带动内部的导流整流结构转动，根据入口风量动态调整导流角度，适配不同风量的工况需求，避免低风量时离心力不足导致分离效率下降，也能防止高风量时气流阻力陡增造成能耗浪费。下部的集尘桶采用快拆式密封连接结构，日常清理积尘时无需拆卸上部的分离主体，仅需解开桶身的连接卡扣即可取下集尘桶倾倒积尘，桶身设置的透明观察条可直观查看内部积尘高度，方便运维人员及时清理避免积尘过满影响除尘效果。在安装边界上，该设备整体采用立式安装结构，占地面积仅需0.8平方米左右，进风口与排气口均采用标准圆形法兰接口，可直接与车间现有通风管道对接，设备底部预留的固定孔位可直接通过膨胀螺栓固定在地面，也可搭配移动脚轮实现工位间的灵活转场，适配不同产尘工位的灵活使用需求。设备的腔体连接处均采用密封胶条做密封处理，避免含尘空气从缝隙泄漏造成二次污染，整体金属材质的腔体结构可耐受打磨、切削场景下带火星粉尘的冲击，避免普通滤筒除尘器易被火星引燃滤材的安全隐患，非常适合机加工车间这类产尘工况相对复杂的场景使用。
