文丘里煤气洗涤净化成套装置结构设计

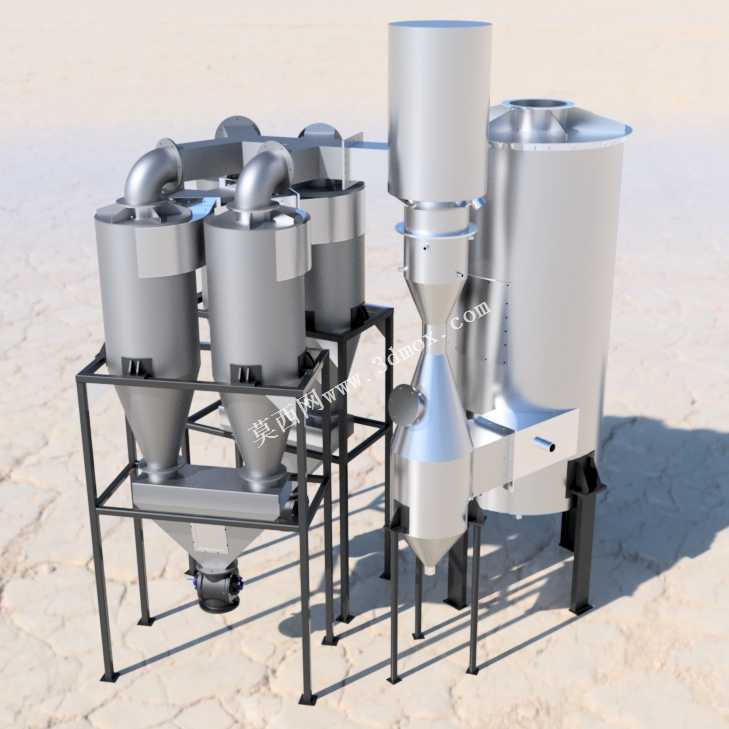

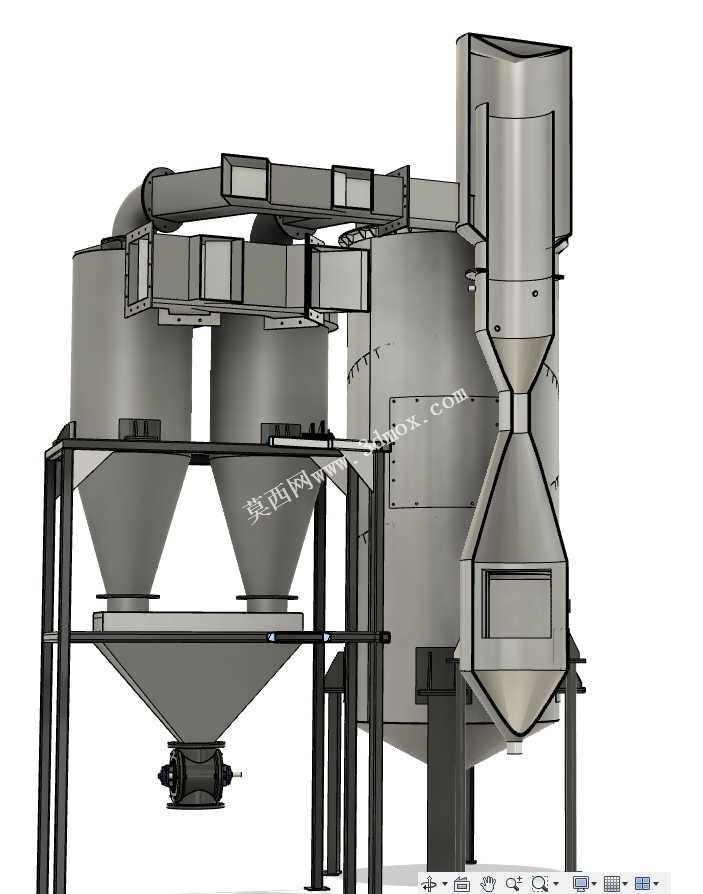

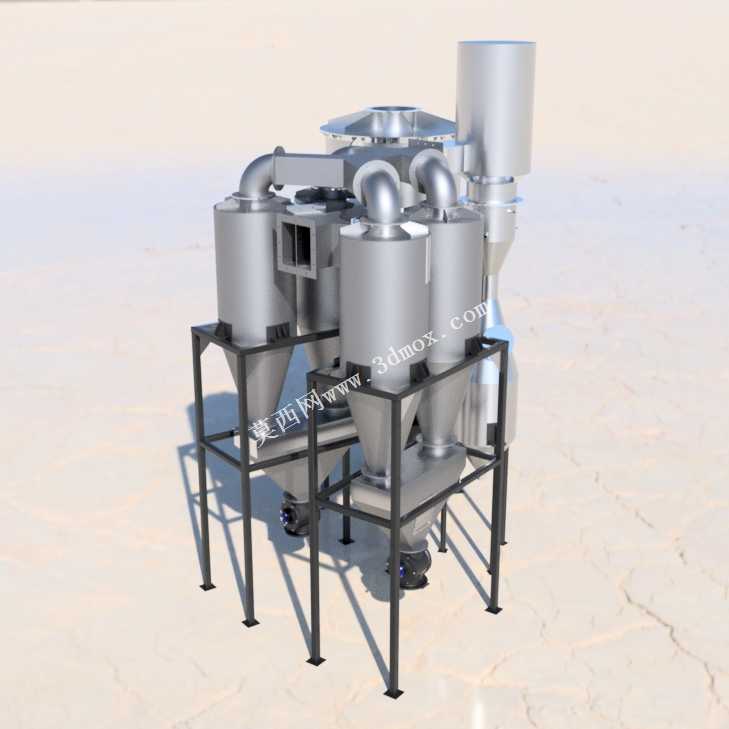

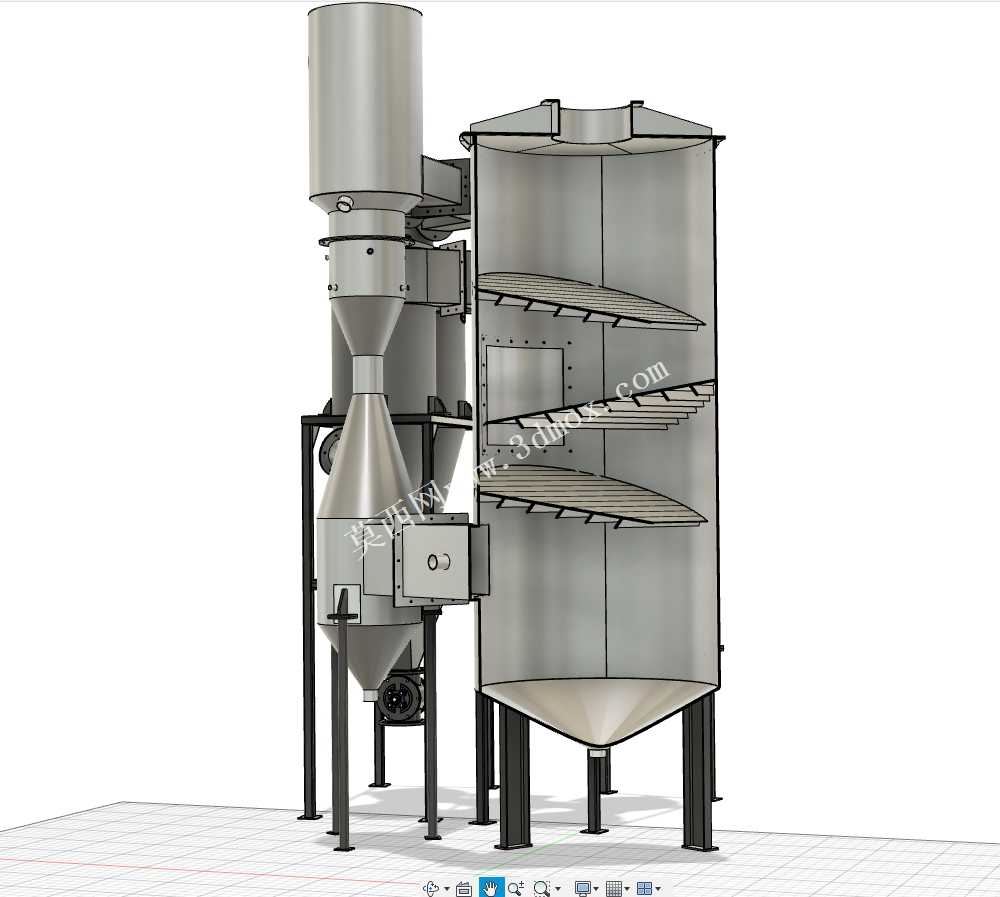

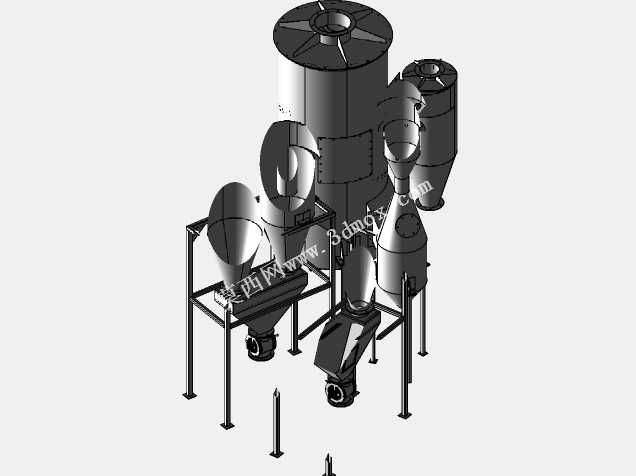

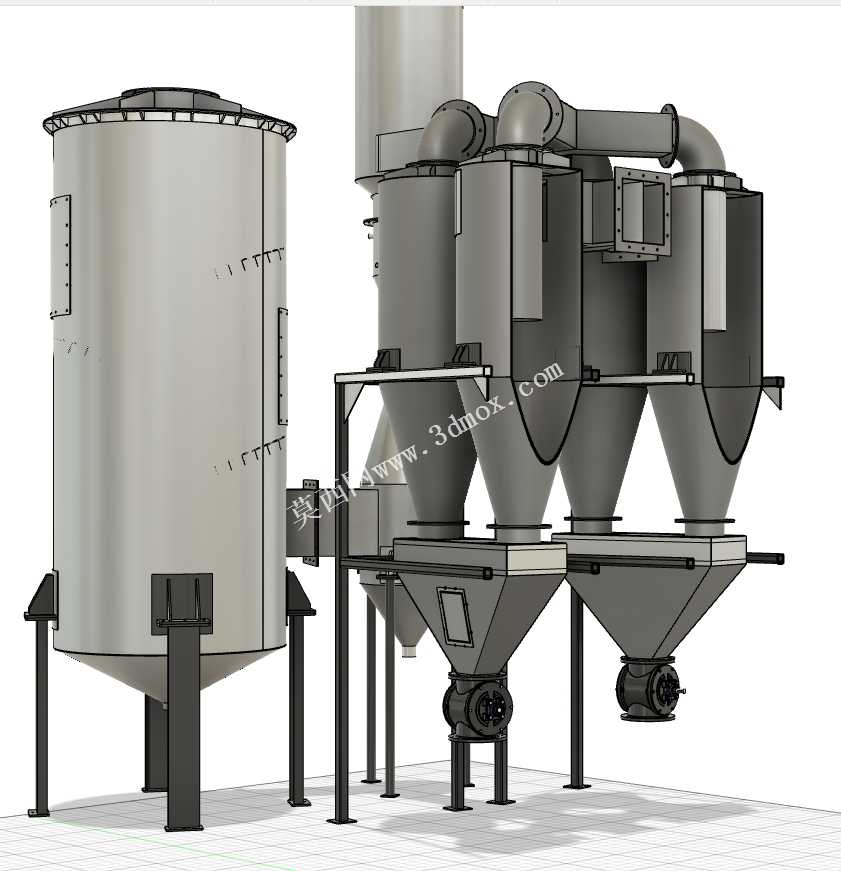

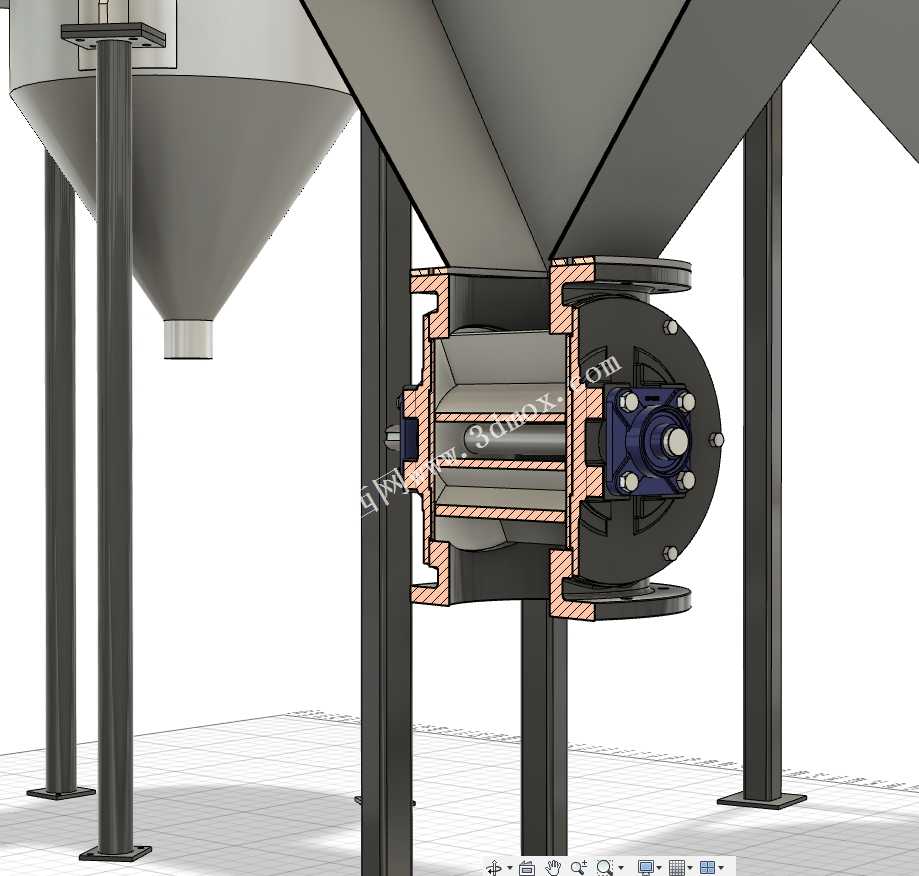

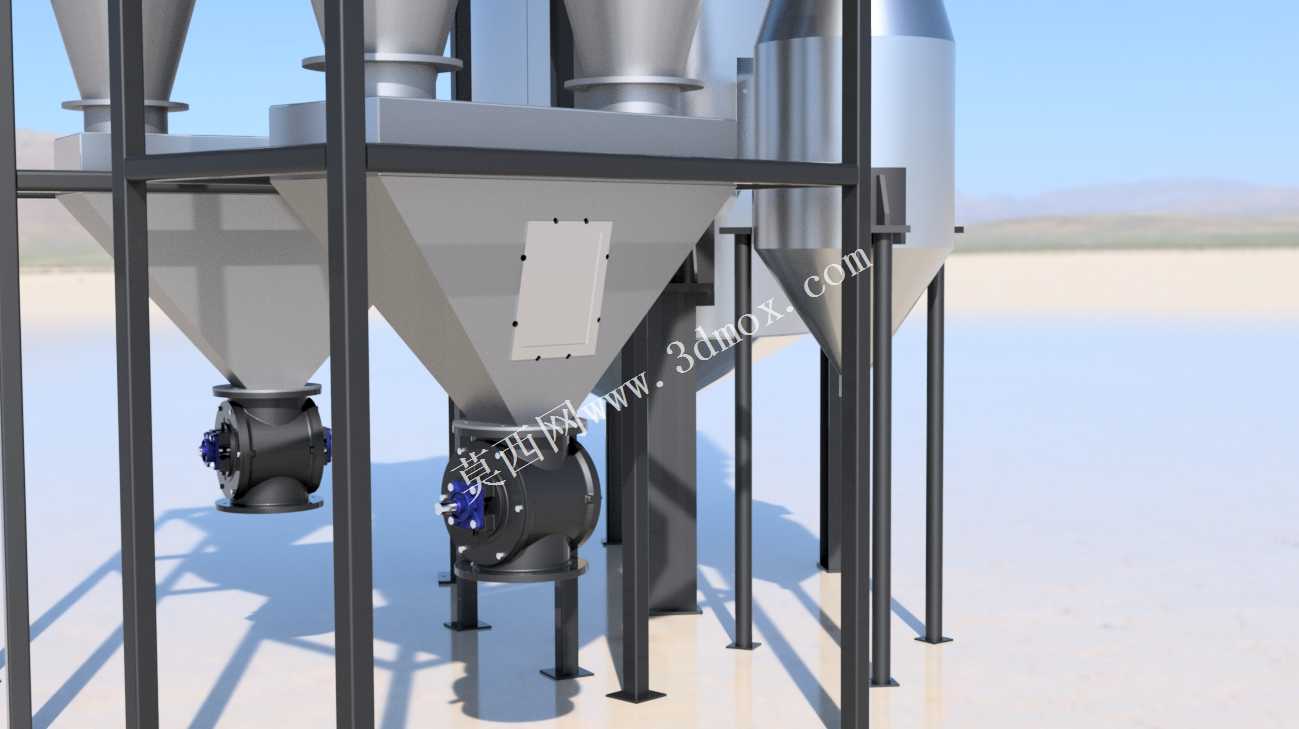

这套文丘里洗涤装置主要面向煤化工、冶金、生物质气化等产生粗煤气的工业场景，承担粗煤气出炉后的降温、除尘、除杂核心工序，是煤气输送与后续利用环节前的关键净化设备，可有效脱除粗煤气中夹带的固体粉尘、重质焦油雾滴，避免杂质堵塞后续管道、烧嘴或影响下游用气设备的运行稳定性。整套装置采用多单元组合式布局，左侧为多组并联的旋风预分离单元，可先对大粒径固体颗粒做惯性离心预脱除，降低后续核心洗涤单元的处理负荷，减少洗涤液的含固量与循环损耗；中部为文丘里核心洗涤段，通过收缩段的高速气流将喷入的洗涤液剪切为微米级液滴，与气流中的细颗粒、雾滴充分碰撞凝并，之后经下部扩压段减速进入右侧的气液分离筒体，完成净化后气体与带杂液滴的最终分离，净化后的气体从筒体顶部排出，含尘废液从底部排污口接入后续循环水处理系统。设计阶段充分考虑了现场安装的运维需求，所有单元均采用型钢支架做架空支撑，支架底部预留了地脚螺栓安装点位，可直接与混凝土基础做锚固连接，设备整体的横向安装边界可根据现场处理量调整并联旋风单元的数量，单套标准配置的处理量级适配中小型气化炉的煤气输出量，各筒体之间采用法兰连接的弯管做气流导通，既保证了密封性能，也方便后期检修时对单段筒体做拆卸清理，避免整体吊装的运维难度。设备整体采用不锈钢材质做外观设计，既符合化工设备的耐腐蚀要求，也通过流畅的锥段过渡设计减少了气流在设备内部的死角积灰，文丘里段的喉管尺寸经过流场仿真优化，可在较低的洗涤液耗量下实现较高的细颗粒脱除效率，配套的支架结构做了等强度设计，在满负荷运行的震动工况下可保证整体结构的稳定性，不会出现焊缝疲劳或支架变形的问题，设备侧面预留了检修人孔与压力、温度检测接口，可直接对接现场的DCS控制系统，实时监控各段的运行参数，调整洗涤液喷入量与气流流速，适配不同工况下的煤气净化需求。
