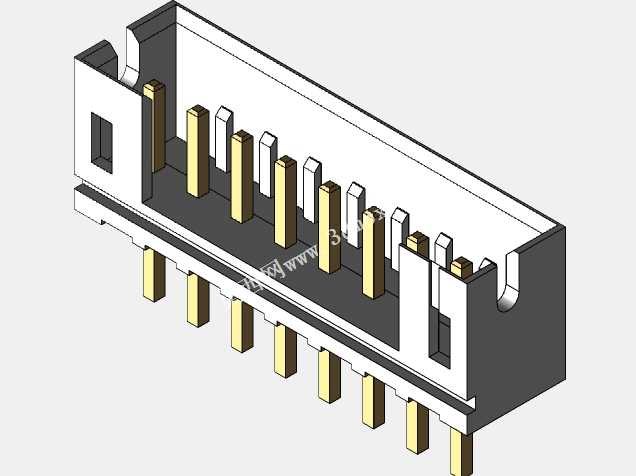

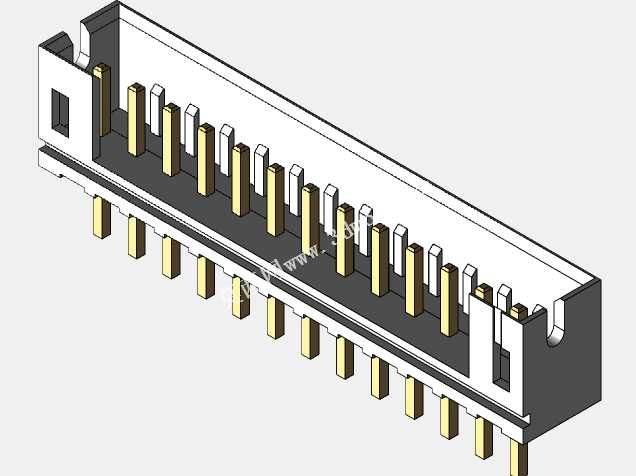

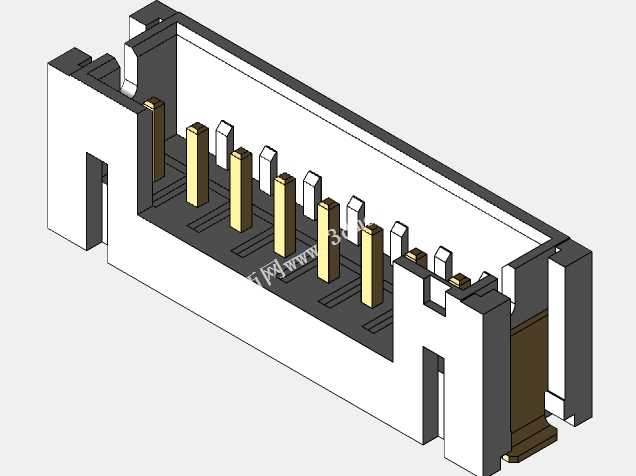

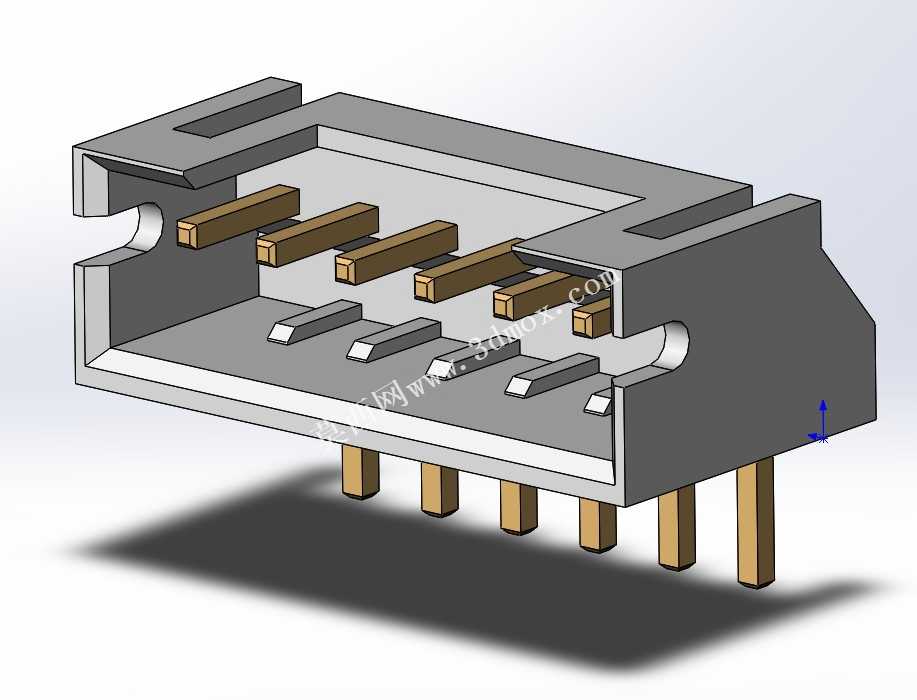

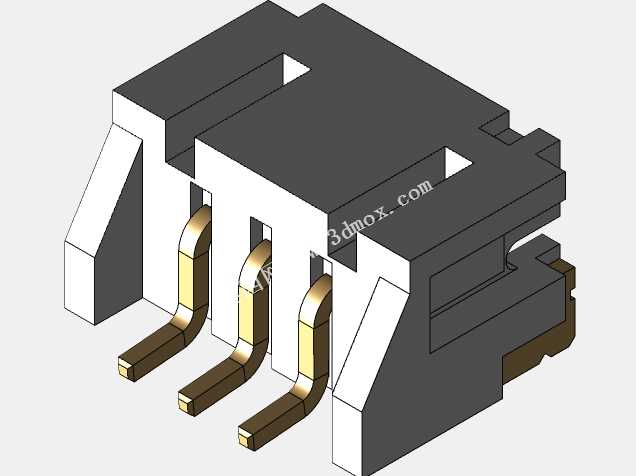

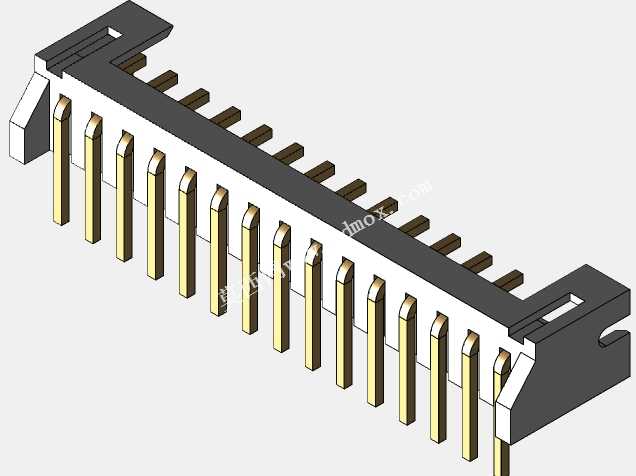

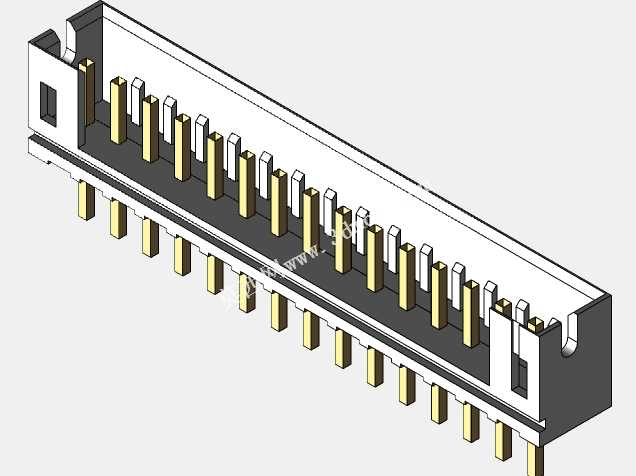

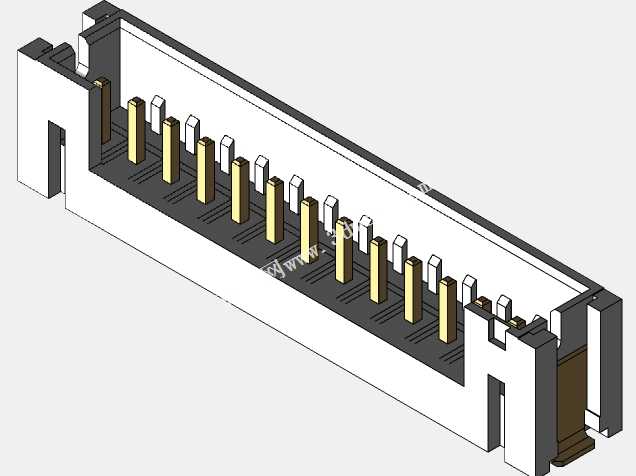

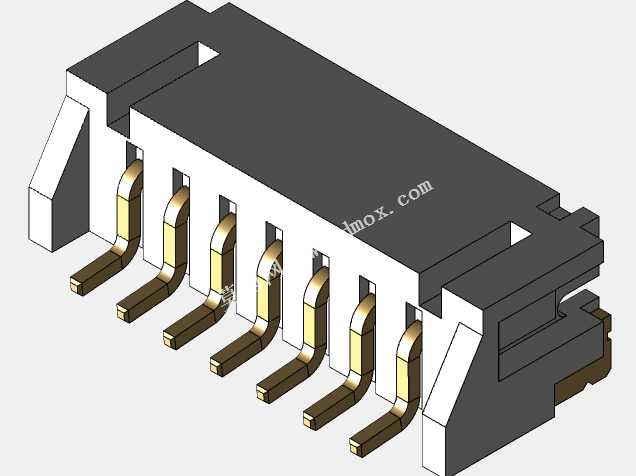

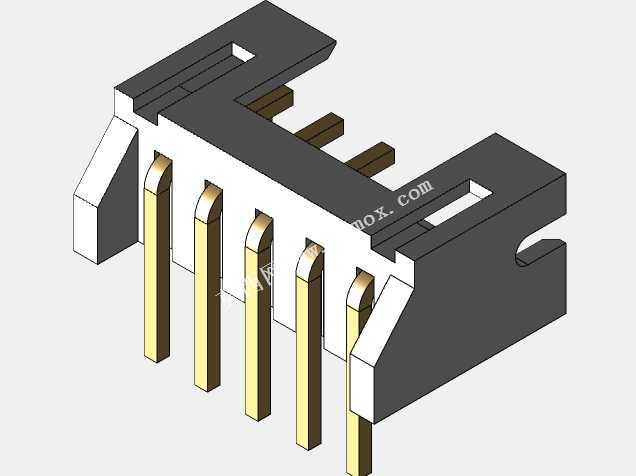

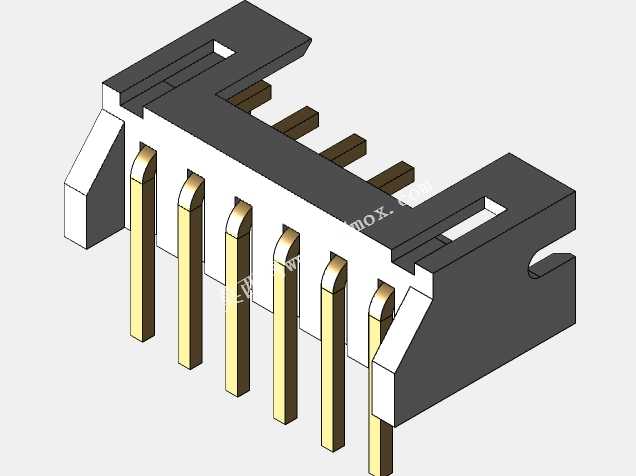

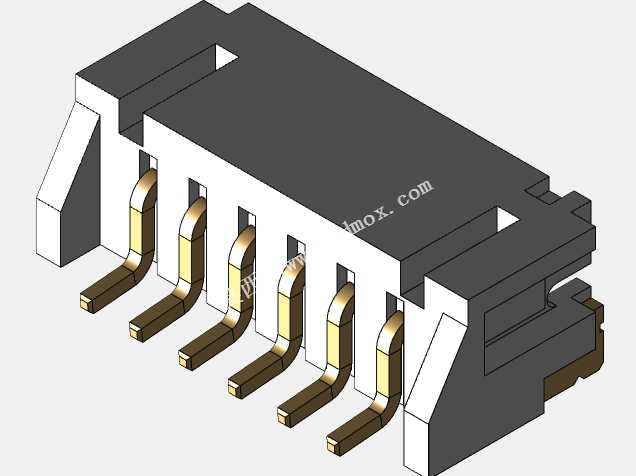

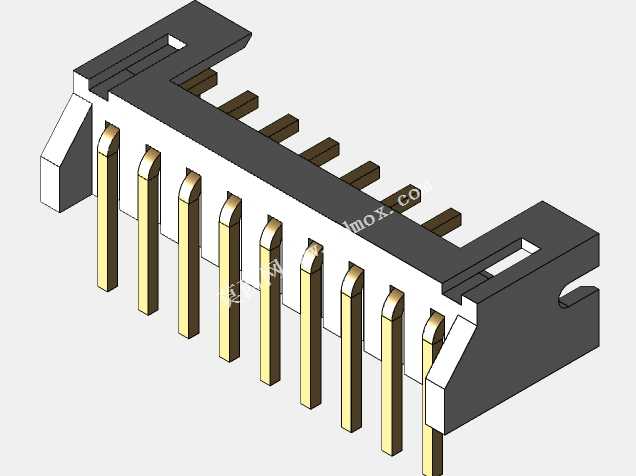

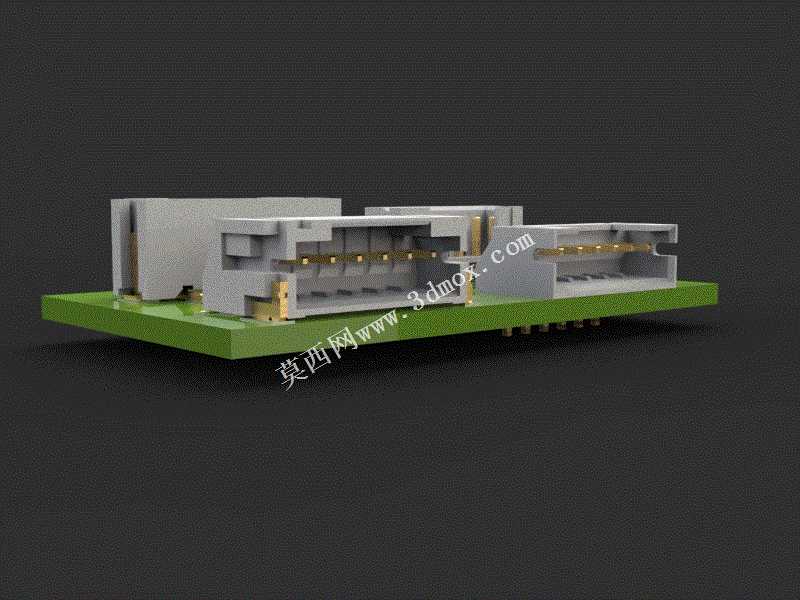

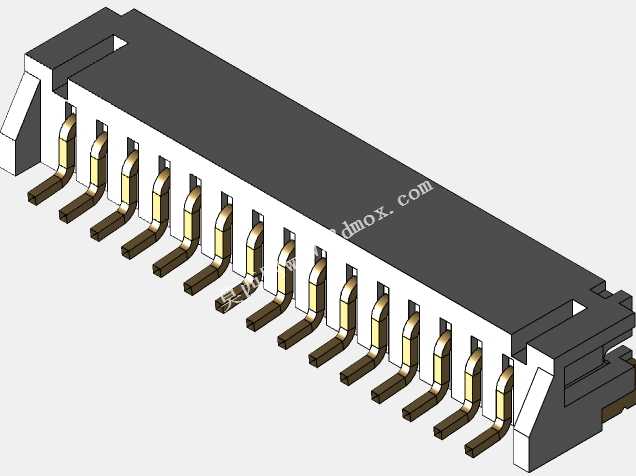

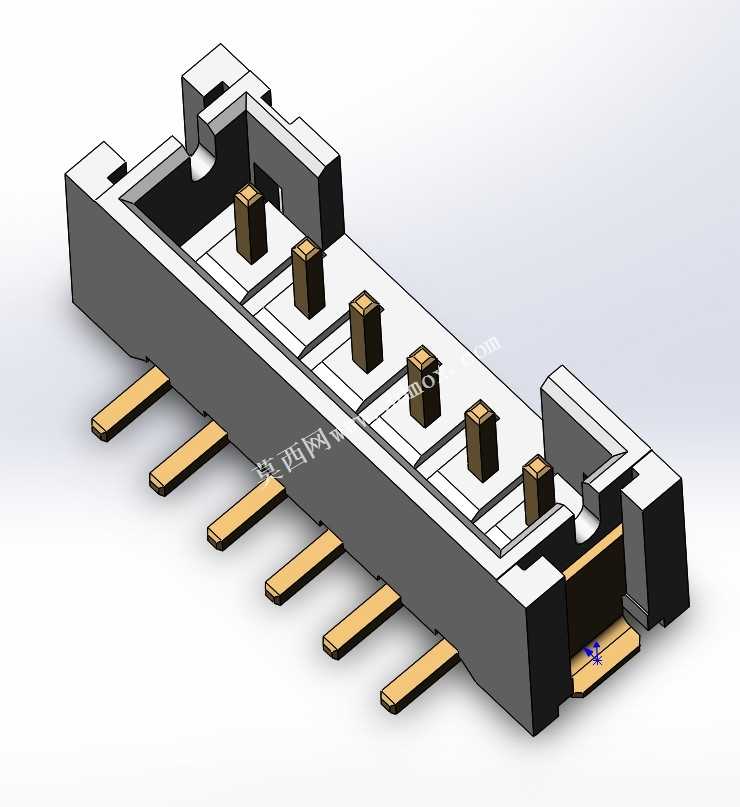

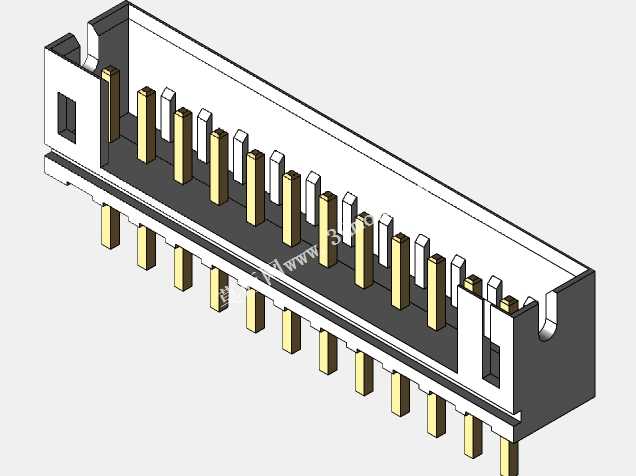

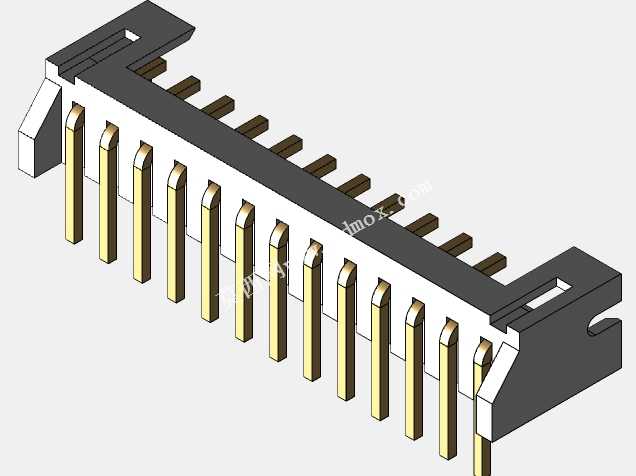

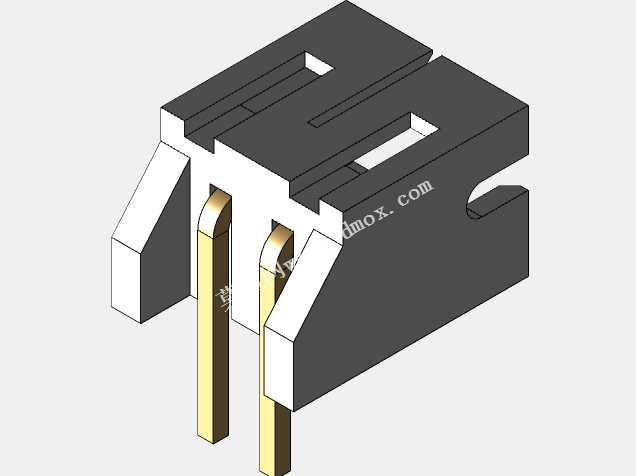

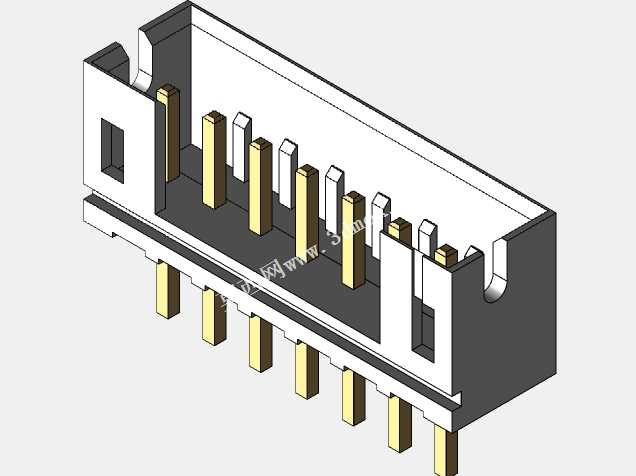

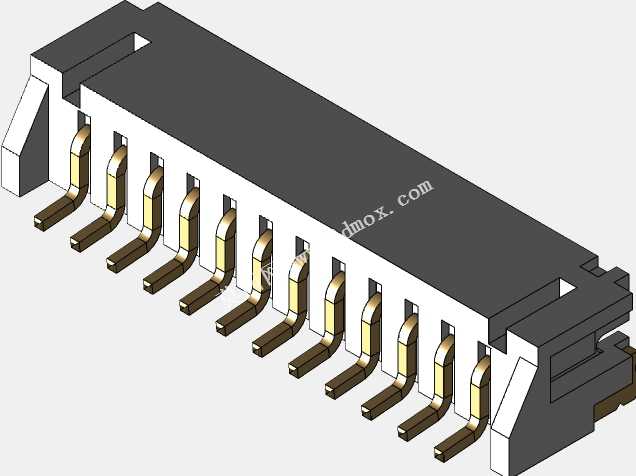

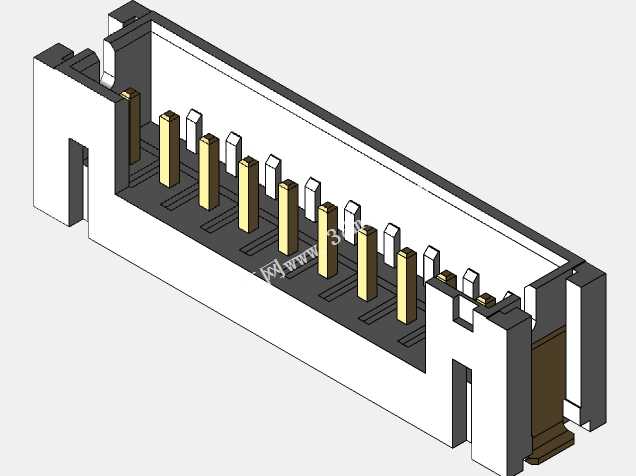

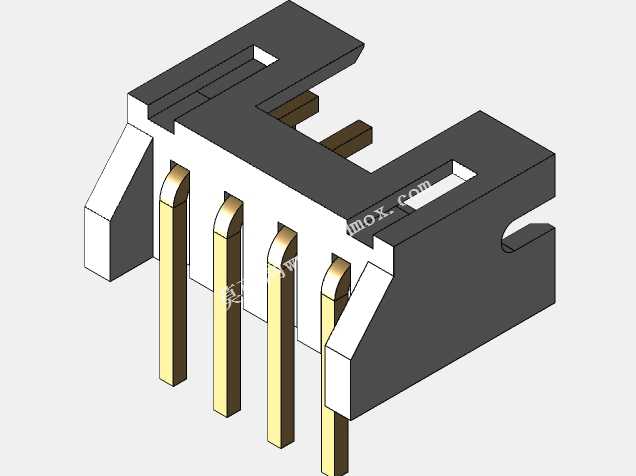

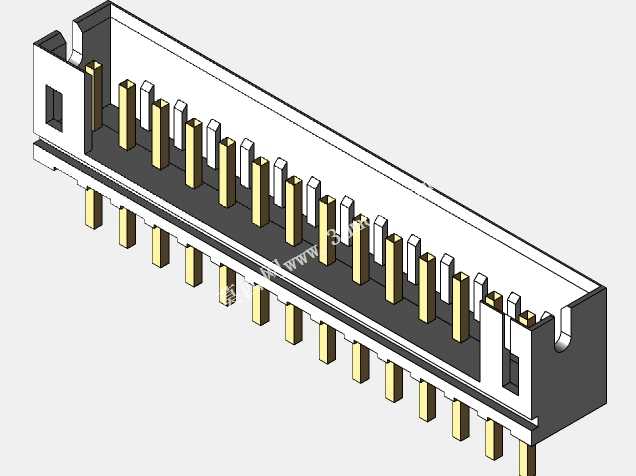

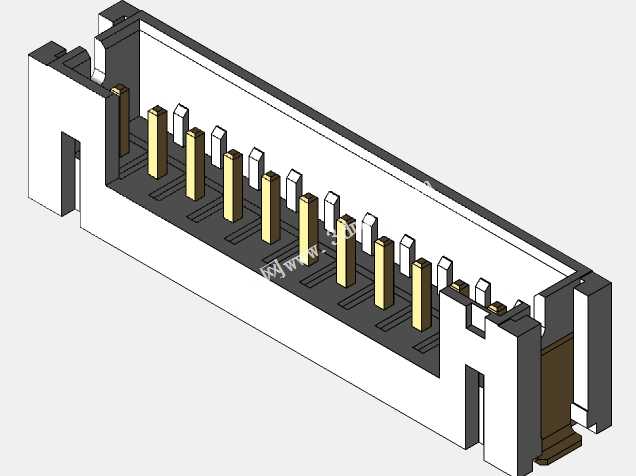

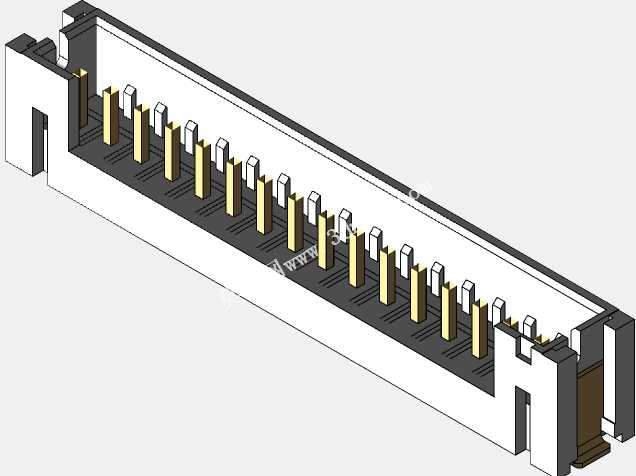

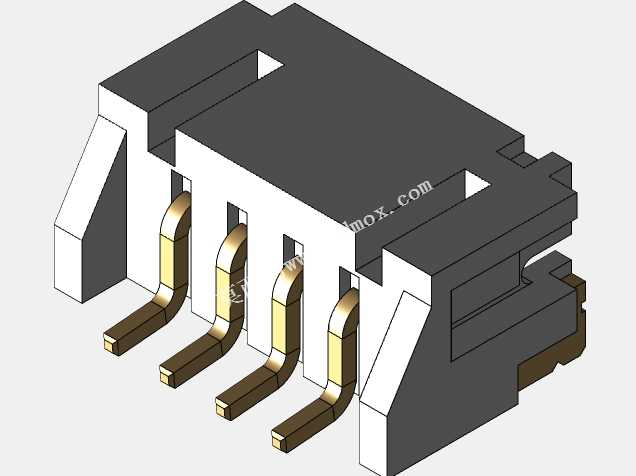

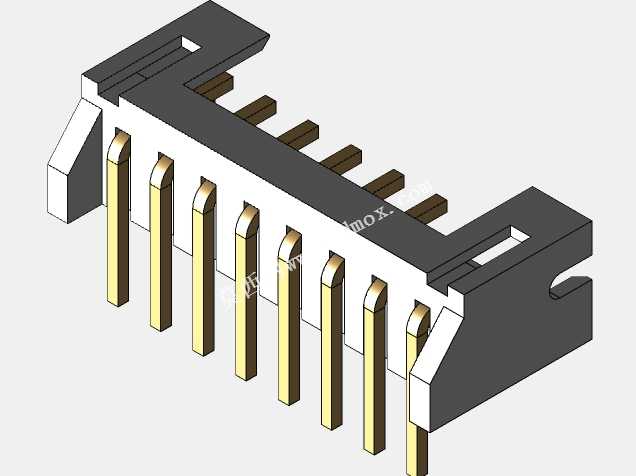

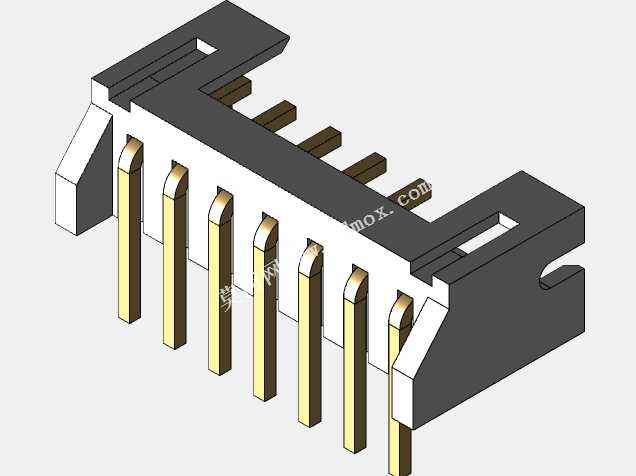

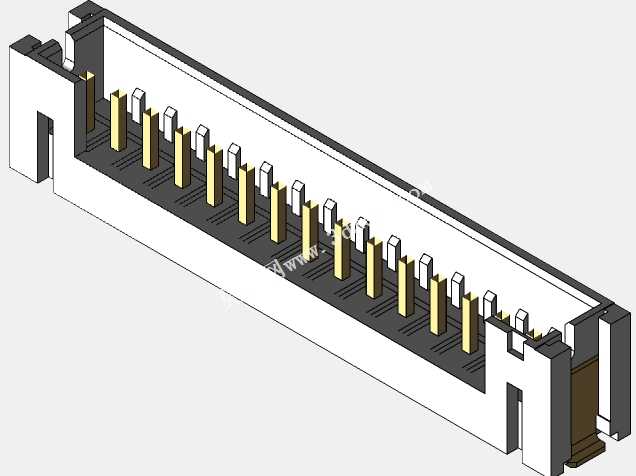

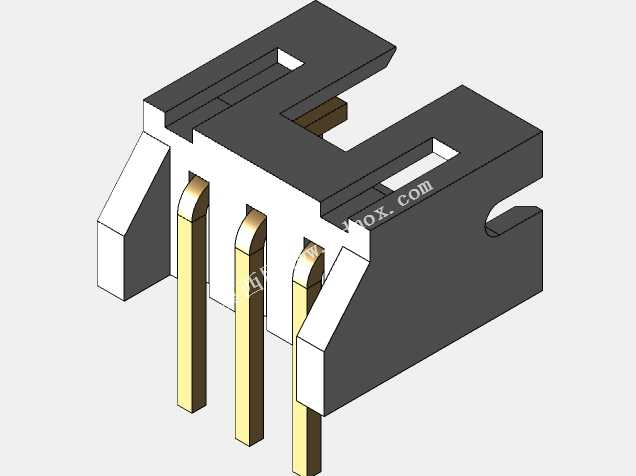

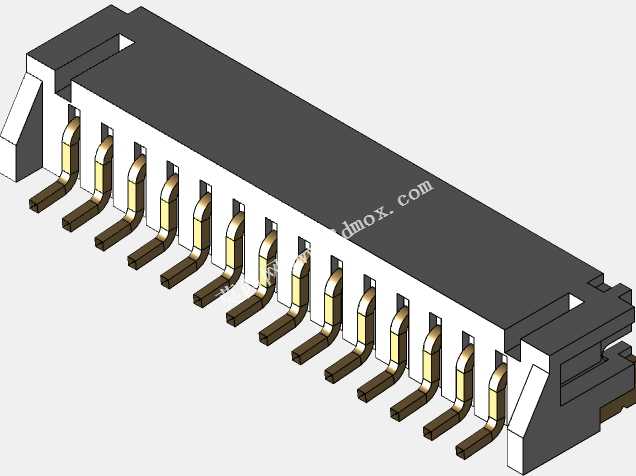

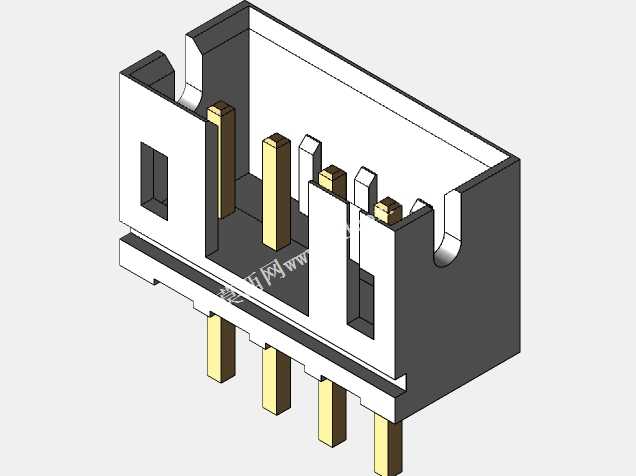

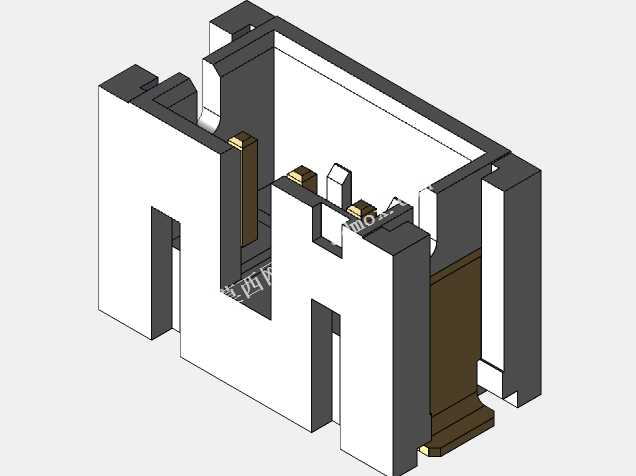

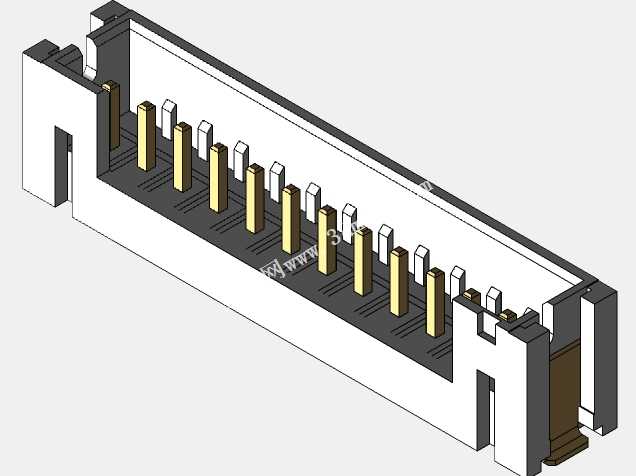

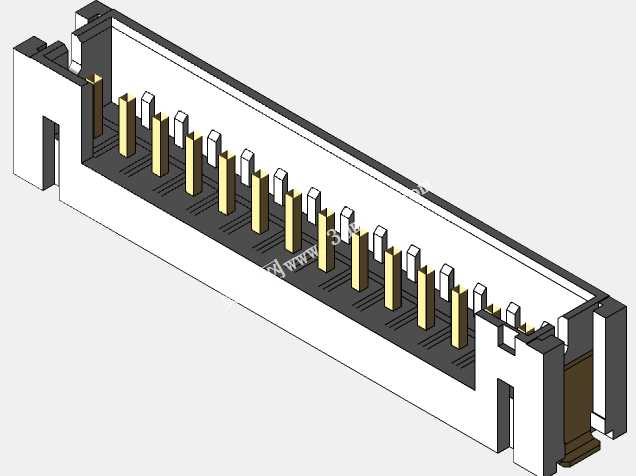

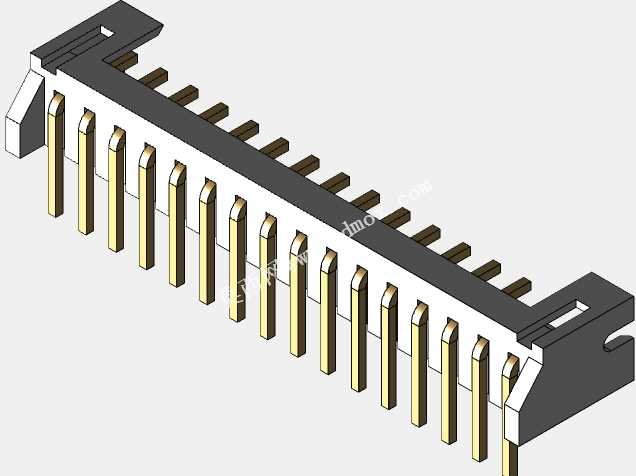

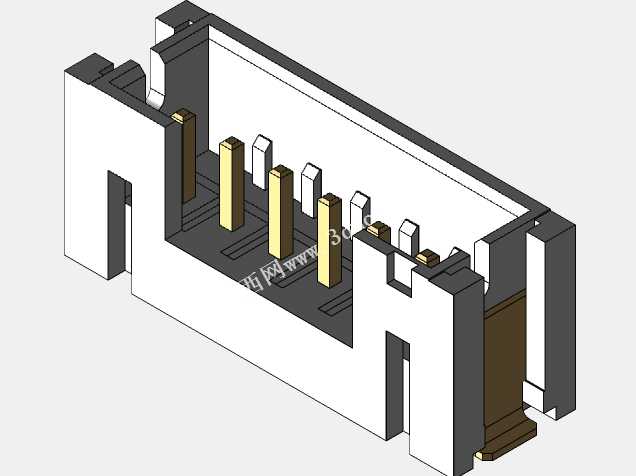

JST PH 2.0mm间距SMT通孔连接器组件

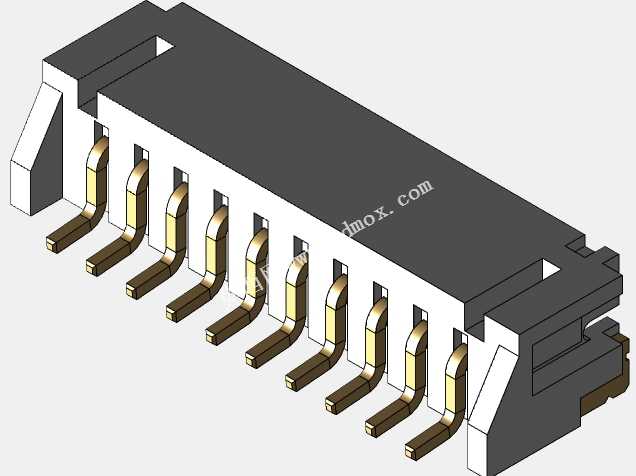

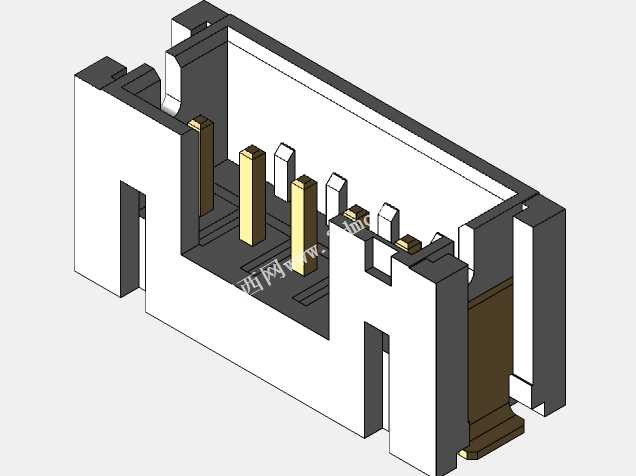

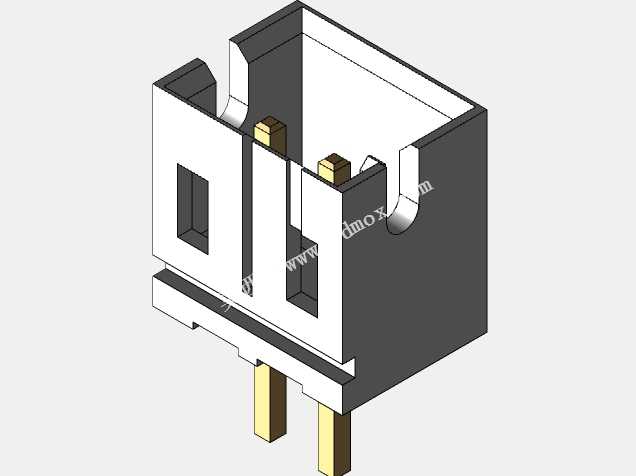

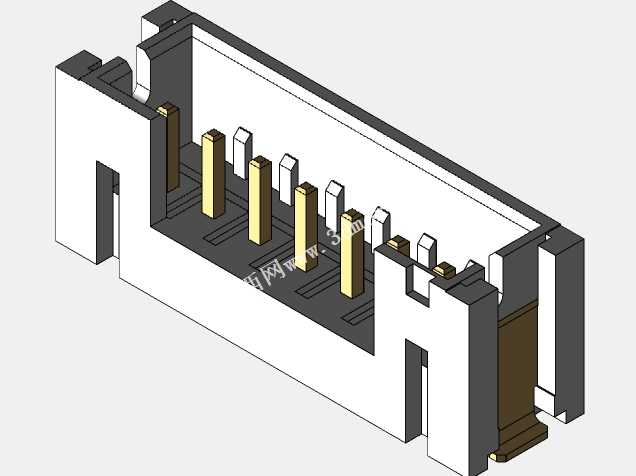

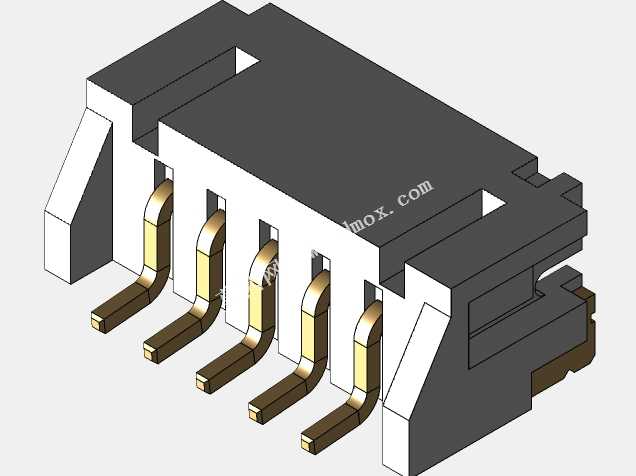

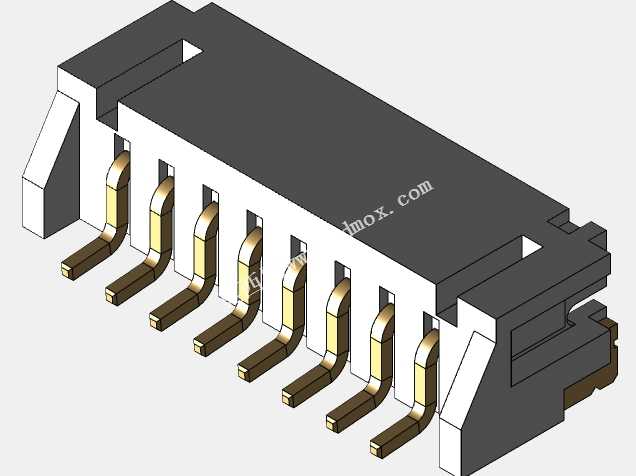

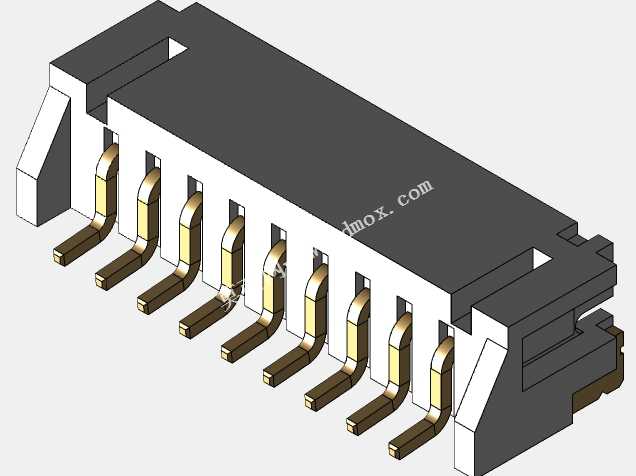

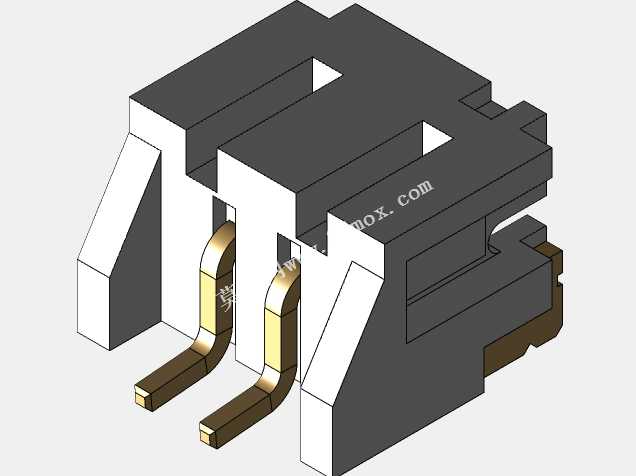

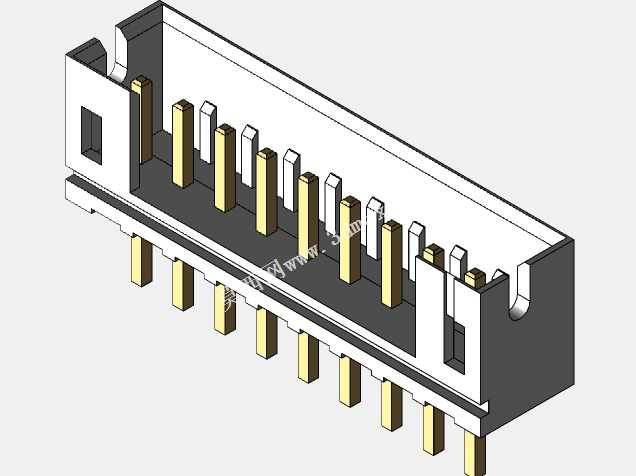

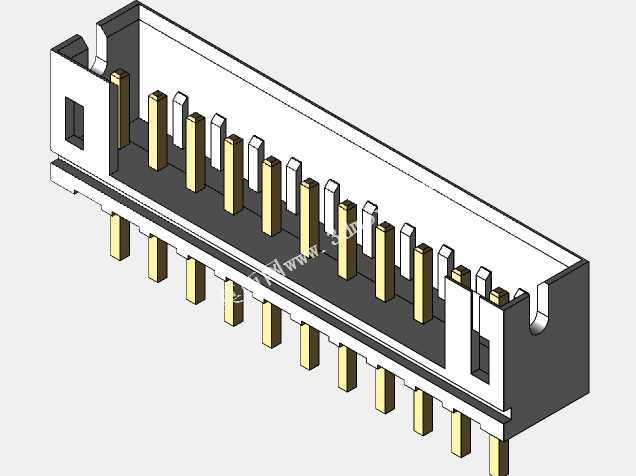

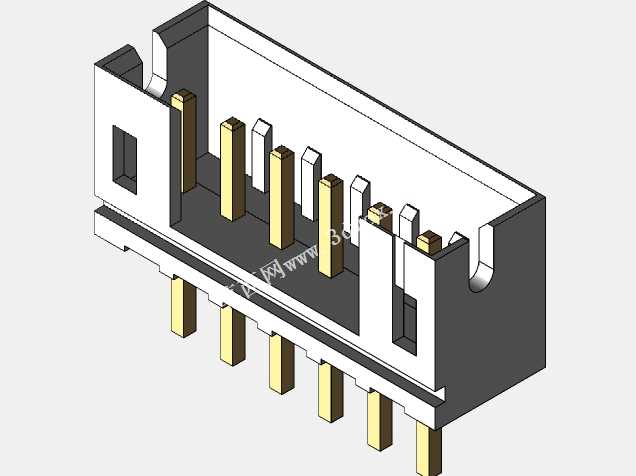

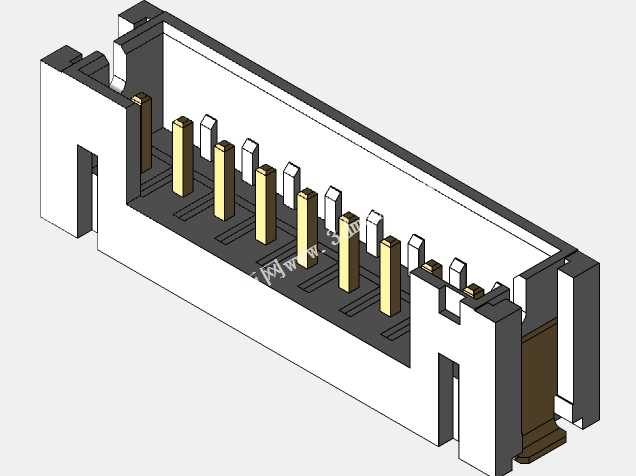

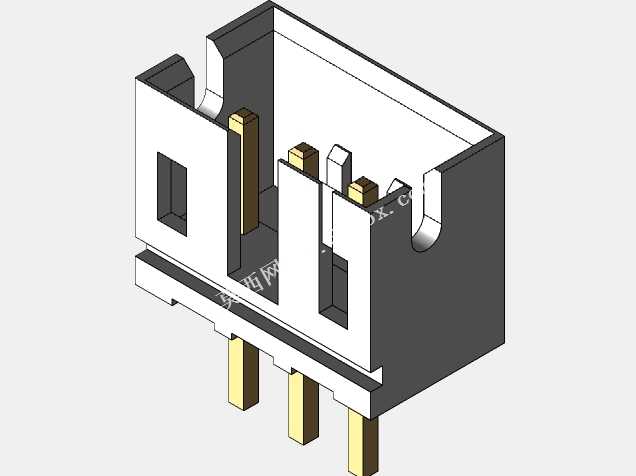

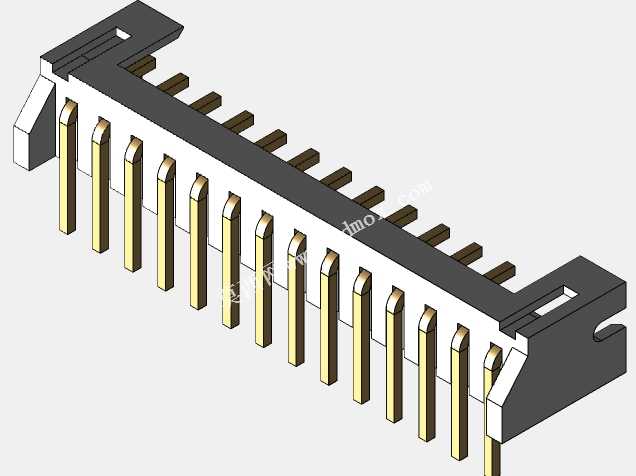

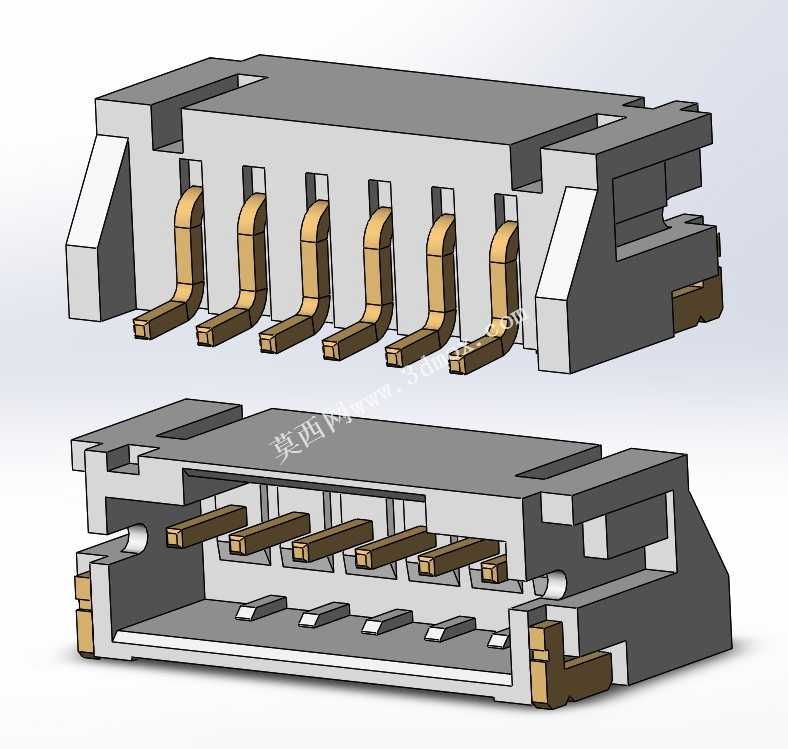

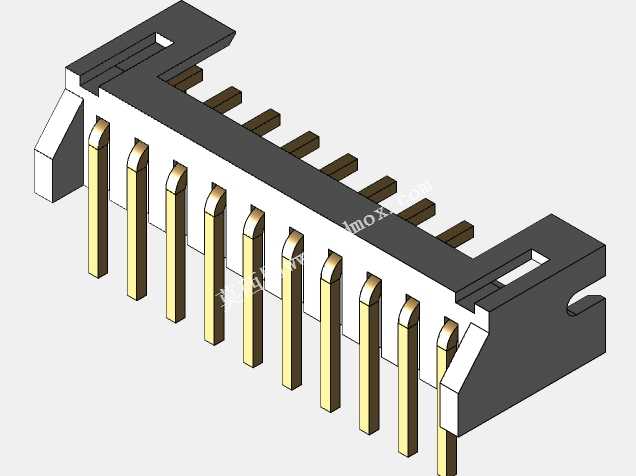

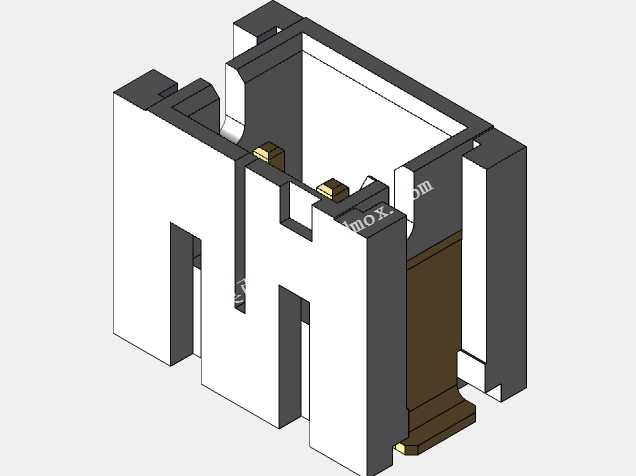

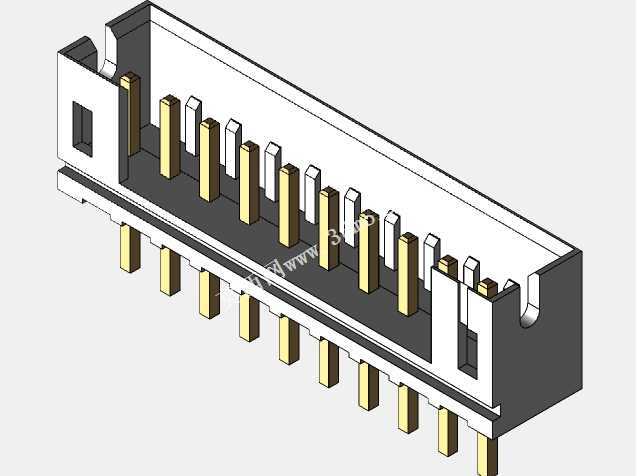

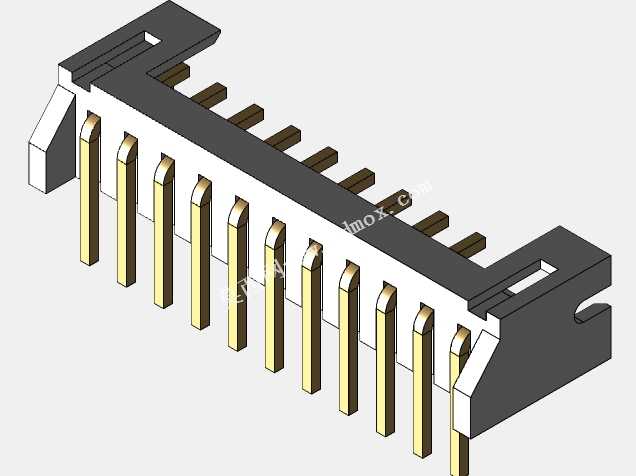

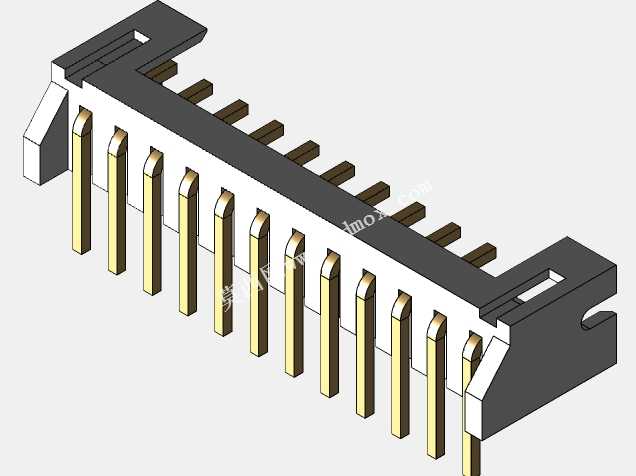

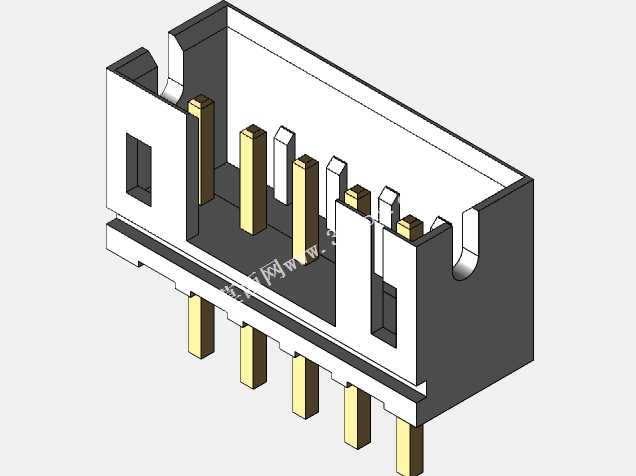

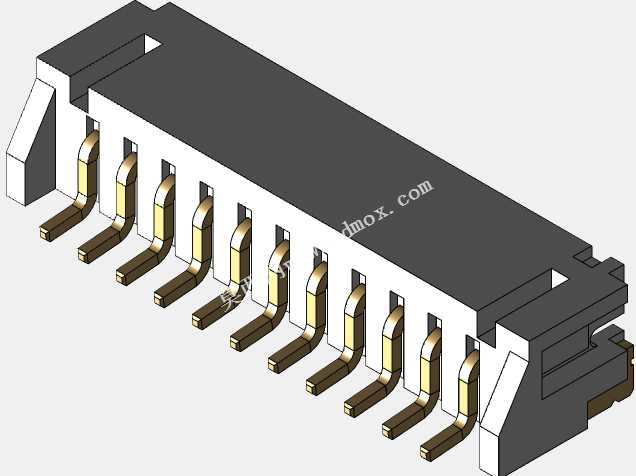

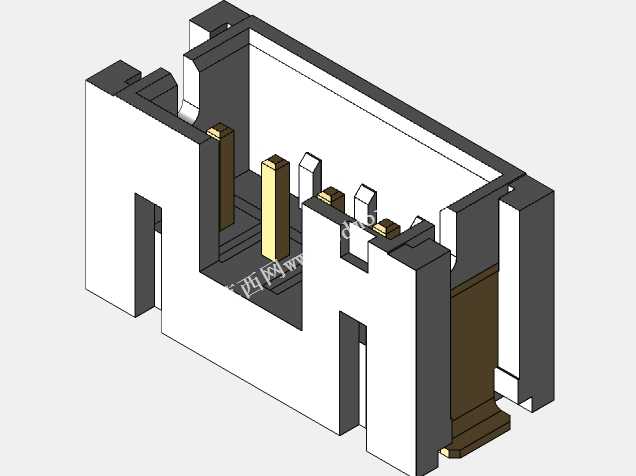

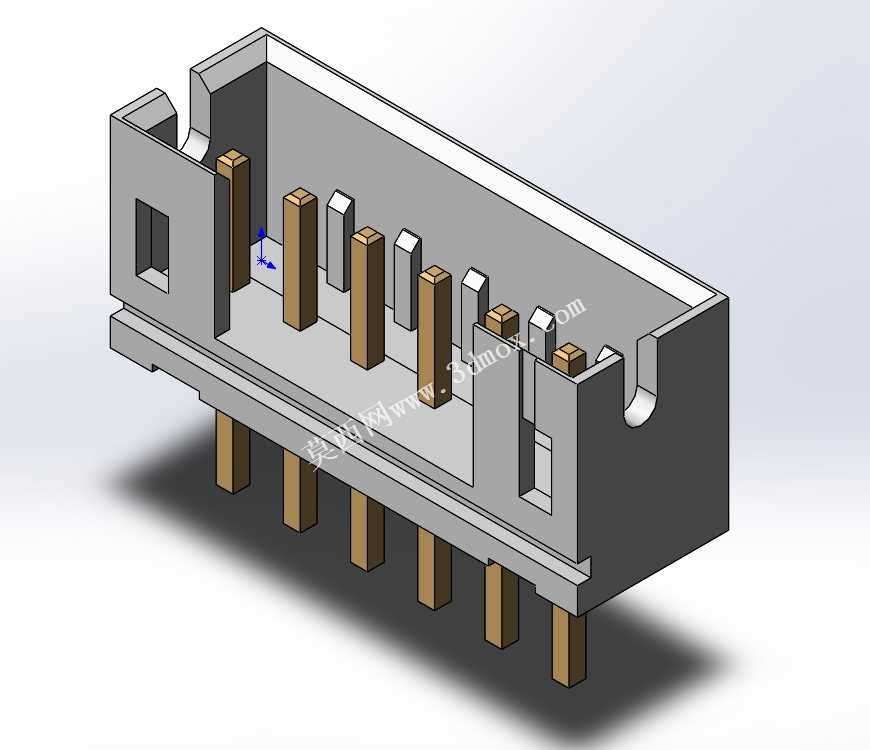

在消费电子、工业控制板卡、小型智能硬件的PCB板级互连场景中，板间信号与小电流传输的可靠性始终是硬件设计的核心考量点，这类间距2.0mm的压接式连接器，正是为了适配高密度板载安装需求开发的互连元件，能够在紧凑的板上空间内完成多线路的稳定对接，避免飞线连接带来的信号干扰、连接松脱等问题。这款连接器采用可分离压接式结构设计，安装后整体高度为8.0mm，本体宽度4.5mm，不会过度占用PCB板的垂直与水平布局空间，适配厚度0.8mm至1.6mm的常规PCB板材，可覆盖绝大多数消费级、工业级电路板的板厚设计标准。电气性能层面，它可承载2A的AC/DC额定电流，耐受100V AC/DC的额定电压，工作温度区间覆盖-25℃至85℃，能够适配多数非极端高温、低温的室内外设备运行环境，适配线规为AWG32至AWG24的导线，可满足小功率信号传输、低压供电线路的连接需求。设计过程中充分考虑了不同安装场景的适配性，同时覆盖顶部通孔、侧面入口等多种安装形态，针位覆盖2针至16针的常用规格，工程师可根据实际板上的线路数量、安装空间的朝向限制，灵活选择对应规格的型号完成布局。模型设计时预留了参数化调整入口，设计人员可根据实际项目的尺寸需求，调整对应参数快速生成适配自身设计的连接器模型，无需从零开始建模，大幅提升板卡布局阶段的设计效率。连接器的接触端子采用弹性接触结构，保证多次插拔后仍能维持稳定的接触压力，降低接触电阻过大带来的信号衰减、发热问题，塑胶本体采用耐焊接高温的材质设计，可适配SMT回流焊的工艺温度要求，过炉焊接时不会出现本体变形、端子移位的问题，通孔部分的结构设计兼顾了焊接时的锡流爬升空间，保证焊盘位置的焊接可靠性，减少虚焊、漏焊的工艺不良率。在实际硬件开发过程中，这类连接器常被用于板卡与外接功能模块、板间堆叠连接、小型传感器与主控板的信号对接场景，相比线对板焊接的连接方式，可分离式的结构让后期设备维护、模块更换更加便捷，无需反复拆焊电路板，降低售后维护的操作难度与成本。
