GT2型20齿带挡边同步张紧轮结构

这款带齿张紧轮主要应用于小载荷精密同步传动场景，常见于桌面级自动化输送机构、小型精密传动模组、轻工设备的同步带传动系统中，核心作用是为GT2规格同步带提供恒定张紧力，避免同步带在长期运行中出现松弛、跳齿、传动精度下降的问题，同时可以在传动布局中调整带体包角，优化带轮与同步带的啮合状态，降低传动过程中的振动与噪音，提升整套传动机构的运行稳定性与使用寿命。

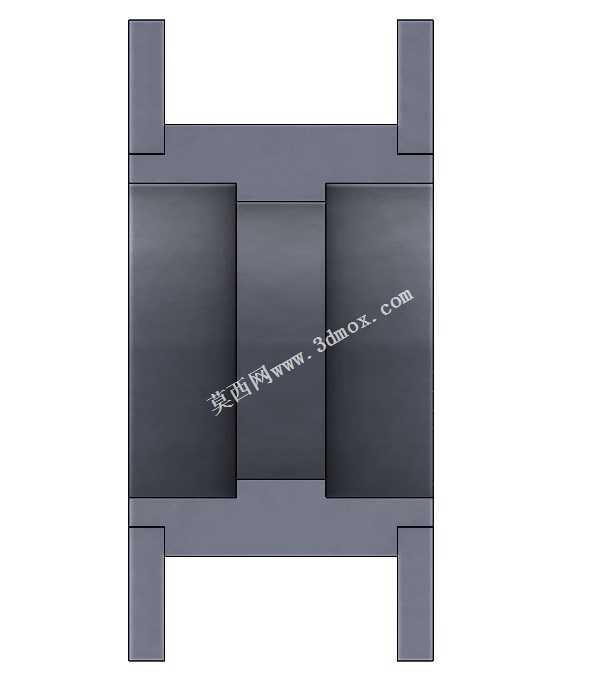

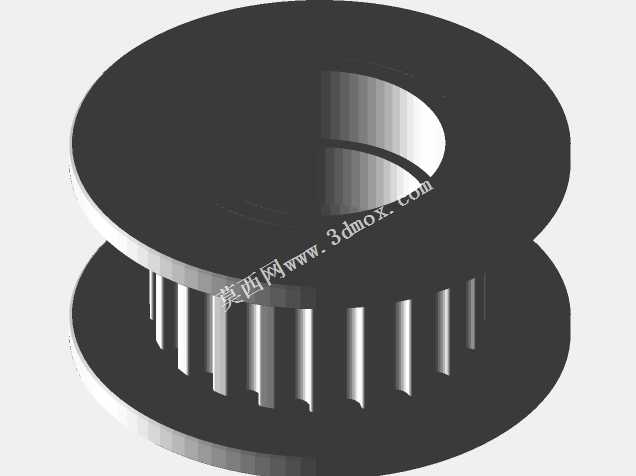

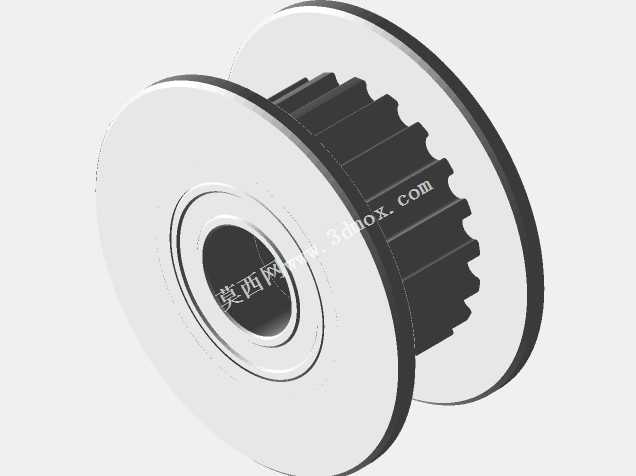

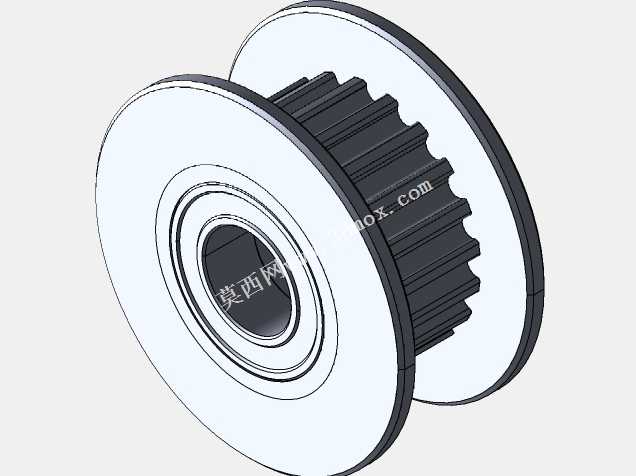

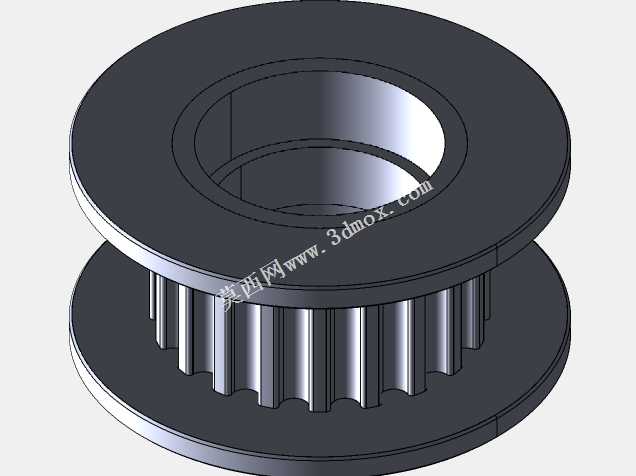

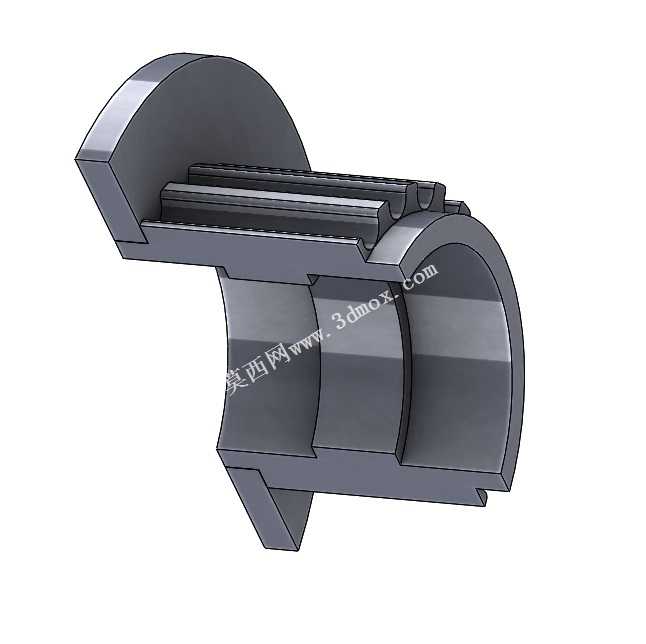

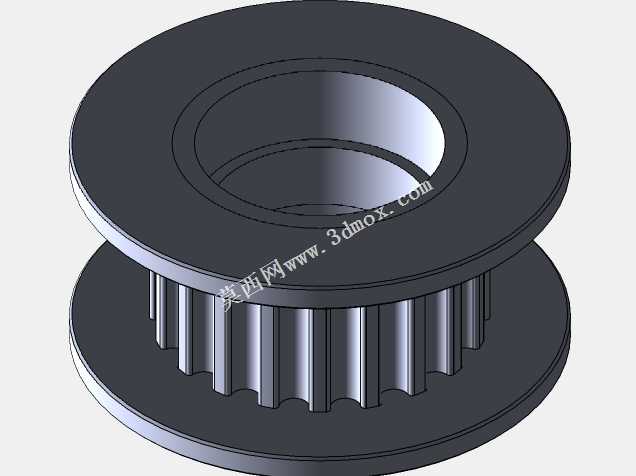

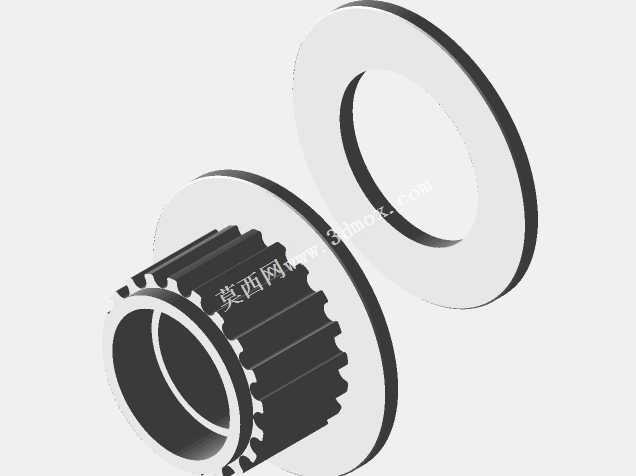

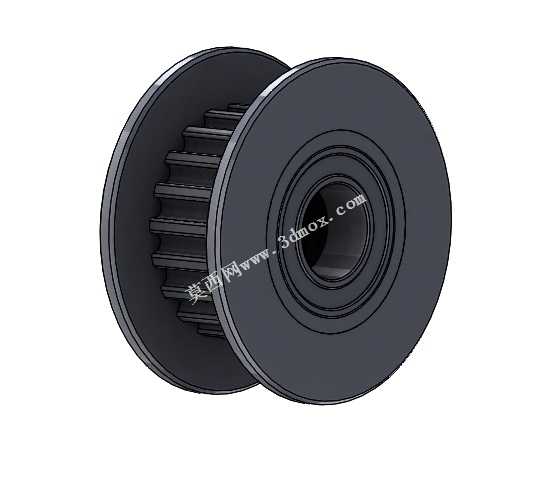

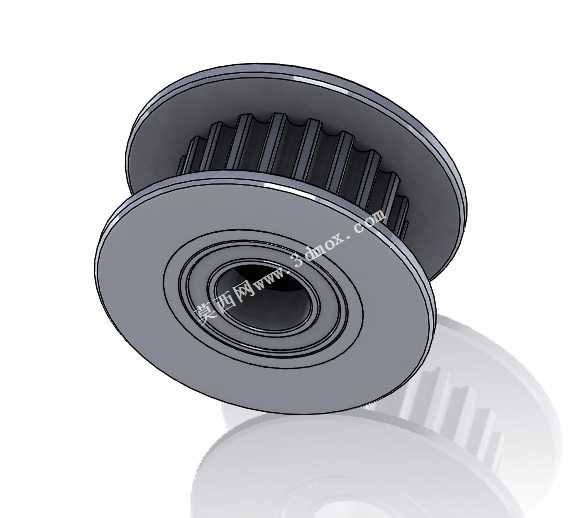

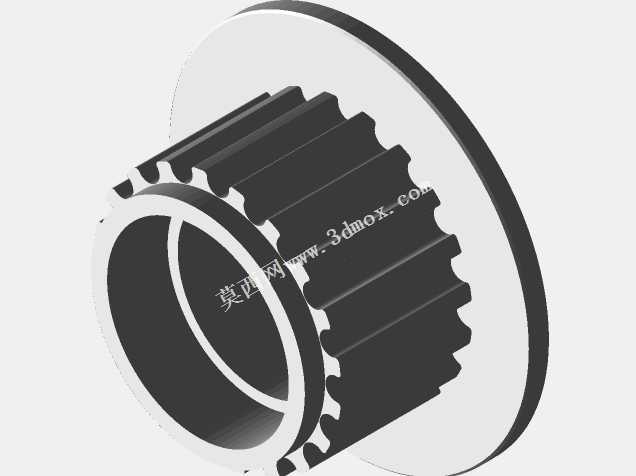

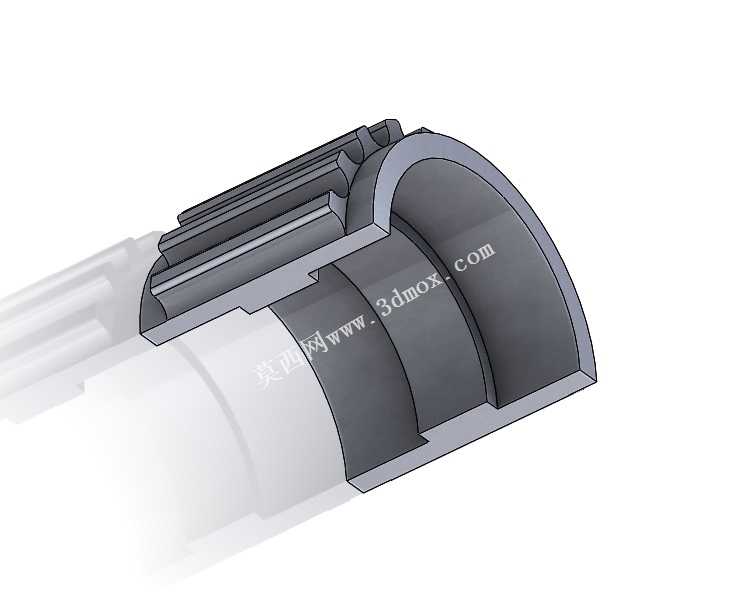

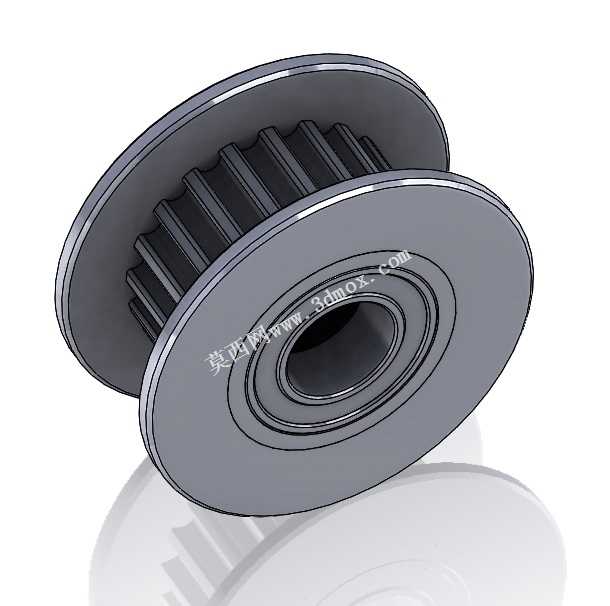

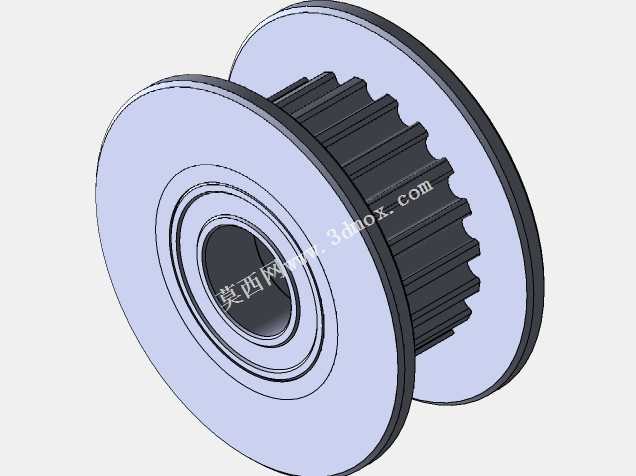

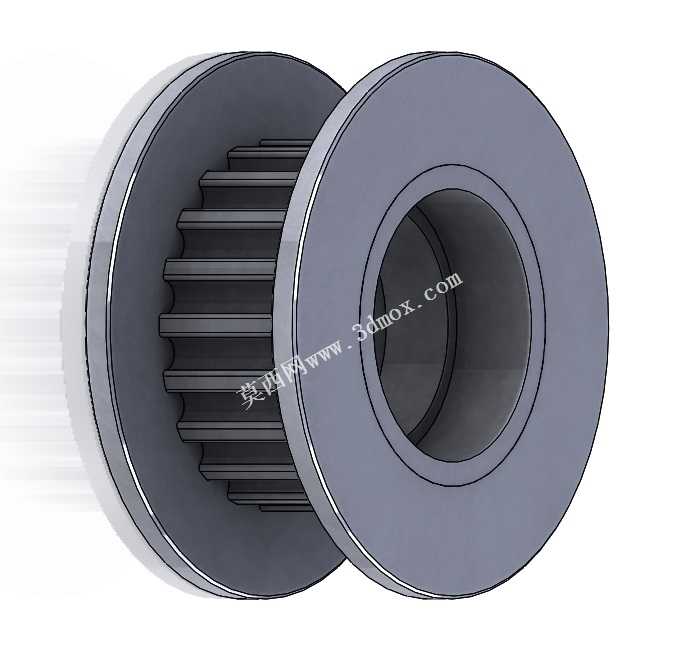

产品采用双侧挡边的结构设计，两侧凸起的挡边可以对运行中的同步带形成轴向限位，避免同步带在高速往复传动或者启停冲击下出现轴向窜动、脱带的故障，中间带齿的轮体部分齿形完全匹配GT2同步带的齿距参数，啮合过程中齿面贴合均匀，不会出现卡滞、咬带的问题，轮体中心为通孔安装结构，适配标准紧固件的安装需求，安装时可以配合轴承组件实现轮体的顺畅转动，转动过程中径向跳动量控制在极小范围内，不会额外增加传动系统的负载。

在设计这款张紧轮时，首先围绕GT2同步带的啮合参数做了齿形公差匹配，确保齿顶与齿槽的间隙处于合理区间，既保证啮合顺畅无卡滞，又不会因为间隙过大出现传动回程误差；其次针对张紧轮的受力特性做了轮体厚度优化，在保证结构强度足够承受皮带张紧力的前提下，尽可能控制轮体自重，降低转动惯量，适配高速往复传动的使用需求；双侧挡边的高度做了针对性设计，既能够完全覆盖同步带的宽度形成有效防护，又不会因为挡边过高与周边安装结构产生干涉。

从安装边界来看，这款张紧轮适配6mm宽度的GT2同步带，中心安装孔径为5mm，轮体整体外径与齿顶圆尺寸经过精准核算，安装时需要预留足够的径向转动空间，同时要保证安装轴与轮体的同轴度，避免轮体偏摆导致带体单侧磨损；在整套传动系统布局中，张紧轮通常布置在同步带的松边侧，张紧力调整到带体下压有适度形变即可，不需要过度张紧，避免增加轴承受力与带体拉伸负荷，日常使用中不需要额外加注润滑，配合密封轴承使用可以实现长期免维护运行，能够稳定适配各类对传动精度有一定要求的小型机械传动场景。
