15x20规格一米长拖链线缆防护结构

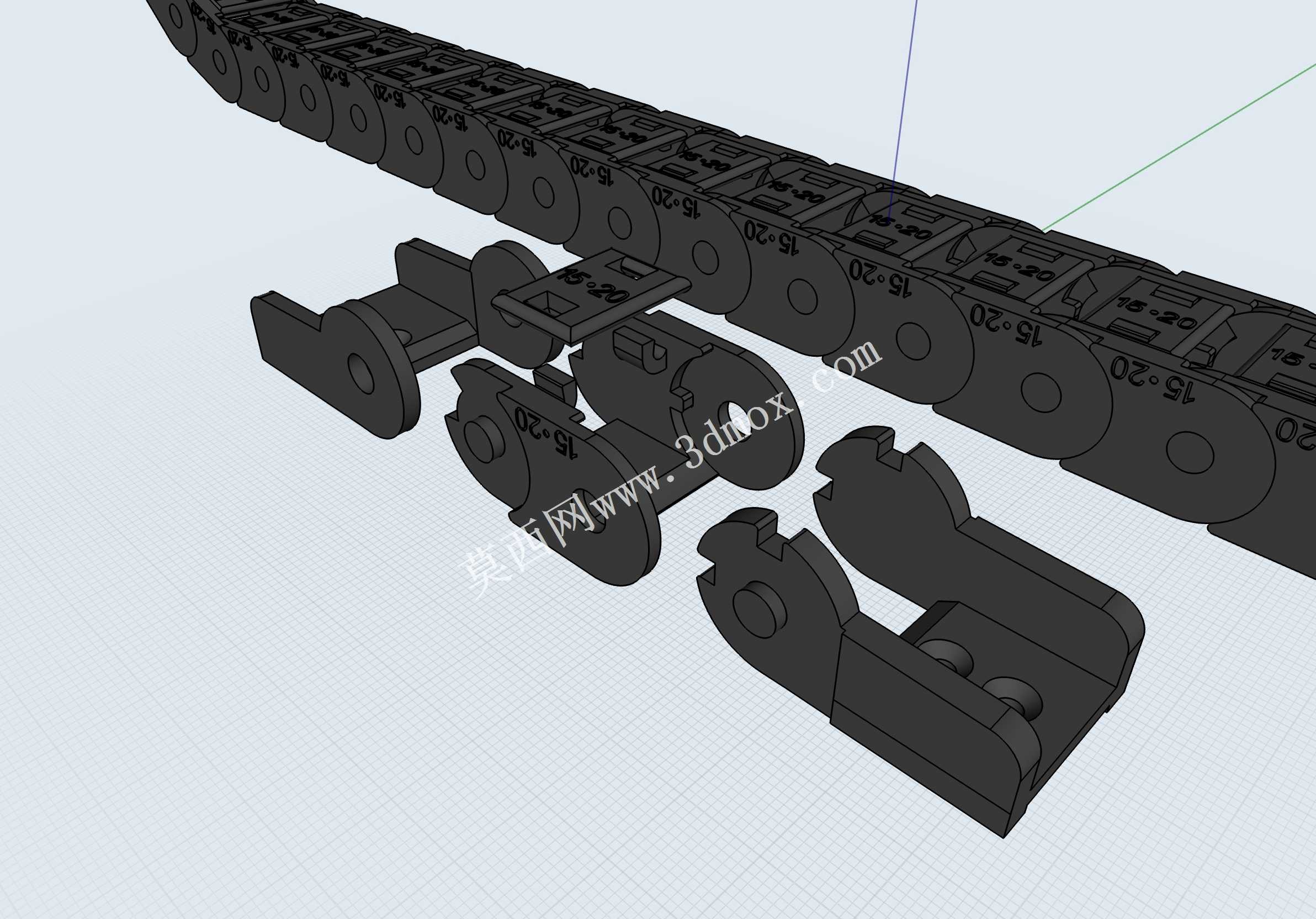

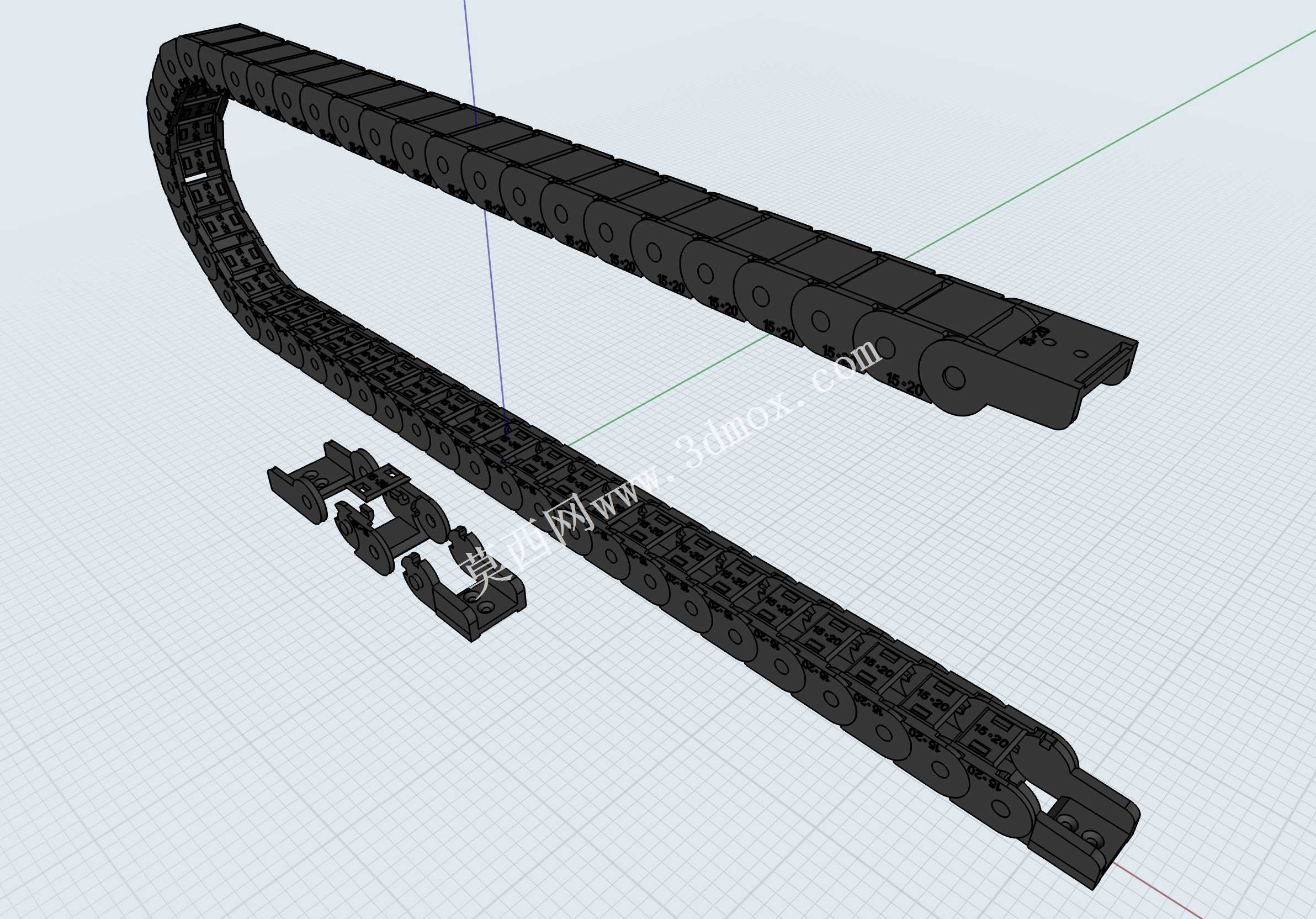

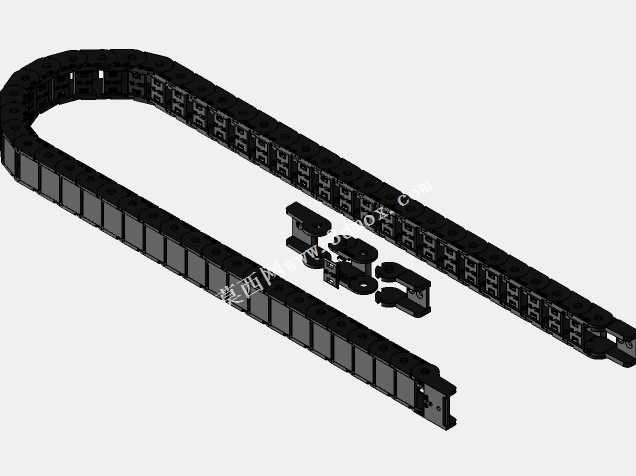

在工业自动化生产线、数控加工设备、移动式机械臂等需要线缆往复随动的作业场景中，线缆、油管、气管等管线往往会因为设备的反复位移出现磨损、拉扯、缠绕、散乱的问题，不仅会缩短管线的使用寿命，还可能因为管线卡滞、破损引发设备停机甚至安全隐患，拖链作为管线防护承载的核心部件，正是为解决这类问题而生。这款拖链采用15x20mm的内槽尺寸，单段长度为1米，能够适配多数中小型自动化设备的管线排布需求，内槽空间可以同时容纳多组控制线缆、信号线缆或是小直径的气动软管，将所有管线规整收纳在链体内部，随设备移动时同步做弯曲往复动作，全程对管线形成包裹式防护，避免管线直接接触设备的尖锐边角、加工产生的切屑或是车间内的油污、粉尘，大幅降低管线的外力损伤概率。从结构设计来看，这款拖链采用模块化的拼接式结构，每一节链节都通过卡扣式的连接结构互相咬合，不需要额外的连接紧固件就可以完成组装，用户可以根据自身设备的实际走线长度，灵活增减链节数量调整整体拖链长度，适配不同的安装行程需求；链节的连接部位做了限位结构设计，弯曲时的最小半径经过精准测算，既能够保证拖链顺畅完成往复弯曲动作，不会出现卡滞、别劲的问题，也能避免弯曲半径过小挤压内部管线，保证内部的线缆、气管不会因为过度弯折出现线芯断裂、气路堵截的问题。拖链的两端设计了通用的安装固定端，可以通过螺丝直接固定在设备的固定端和移动端，安装边界清晰，不需要额外定制转接件就可以完成装配，外侧的链板表面做了加强筋结构，在保证链体整体轻量化的同时提升了结构强度，长时间往复运行也不会出现链节变形、断裂的问题，适配车间内常规的作业温度环境，能够稳定承担管线承载防护的作用，在数控加工设备、3D打印设备、小型自动化输送线、桌面级机械臂等设备上都能适用，规整设备内部走线的同时，也能提升设备整体的外观整洁度，减少后期管线维护更换的频次。
