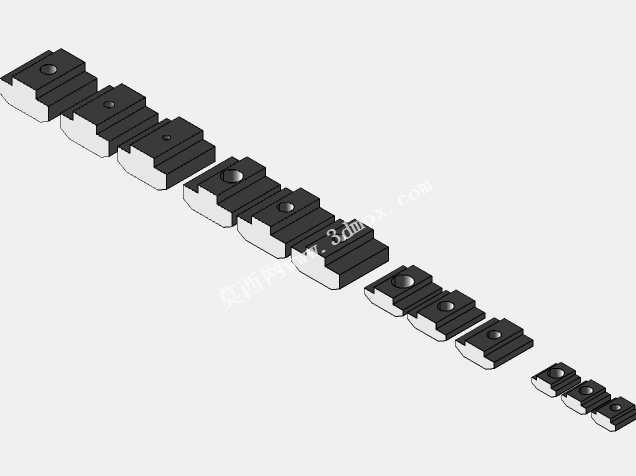

多规格铝型材T型槽滑块锁紧螺母组件

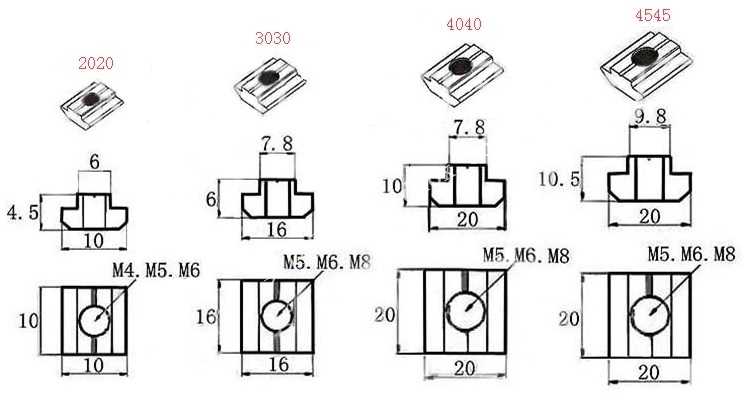

在工业铝型材框架搭建的各类场景中，T型槽配套紧固件是决定框架结构稳定性、装配灵活性的核心配件之一，本次设计的多规格T形滑块螺母，正是针对20系列、30系列、40系列、45系列主流欧标铝型材的T型槽结构开发的专用锁紧连接件。这类螺母广泛应用在工业铝框架结构、3D打印设备机架、数控设备机架、激光切割设备机架、工业机器人工作站护栏等场景中，是铝型材模块化装配体系里不可或缺的基础配件。从实际使用场景来看，这类T型滑块螺母不需要提前预置在铝型材槽内，可在铝型材框架组装过程中任意位置从T型槽的开口处旋入滑入，顺着槽道滑动到需要锁紧的点位，配合对应规格的螺栓即可实现外接配件与铝型材的刚性连接，相比传统预置螺母，它能大幅降低框架组装的返工率，哪怕后期需要调整配件安装位置，也只需要松开螺栓滑动螺母到新位置即可锁紧，不需要拆解整段铝型材结构。在功能设计上，这款螺母采用了方块带导向斜边的结构，螺母主体的宽度与对应规格铝型材T型槽的上窄下宽内腔尺寸精准匹配，滑入槽内后可自动卡合在槽腔的台阶位置，锁紧螺栓时螺母不会跟着螺栓发生跟转，顶部的球面定位结构可以在螺栓锁紧过程中自动找正，保证锁紧力垂直作用在型材槽面上，避免偏载导致的连接松动。针对不同规格的铝型材，螺母的外形尺寸做了精准的边界适配：适配2020型材的螺母整体宽度适配20系列T型槽6mm的槽口宽度，厚度匹配槽腔深度，安装后不会突出型材表面；适配3030、4040、4545型材的螺母分别对应各系列槽道的内腔尺寸，所有规格的螺母螺纹孔都采用标准公制粗牙螺纹，和市面上通用的铝型材配套螺栓完全兼容，不需要定制特殊规格的紧固件。设计过程中特意优化了螺母端部的导入斜角，滑入T型槽时不会刮伤型材槽道的阳极氧化层，螺母的受力面做了平整化处理，锁紧后和槽腔内壁的接触面积更大，单点锁紧力相比普通T型螺母提升30%左右，哪怕是在有振动的设备机架上使用，也能保持长期的锁紧稳定性，不会因为设备运行振动出现螺母移位、连接松脱的问题。在框架搭建时，这类螺母可以用来固定型材间的角件连接、设备安装底板、防护门板、走线槽、传感器安装支架等各类外接配件，一套螺母组件就能覆盖铝型材框架90%以上的紧固件连接需求，是模块化铝型材装配体系里通用性极强的基础配件。
