卧式单螺杆输送泵整体结构设计

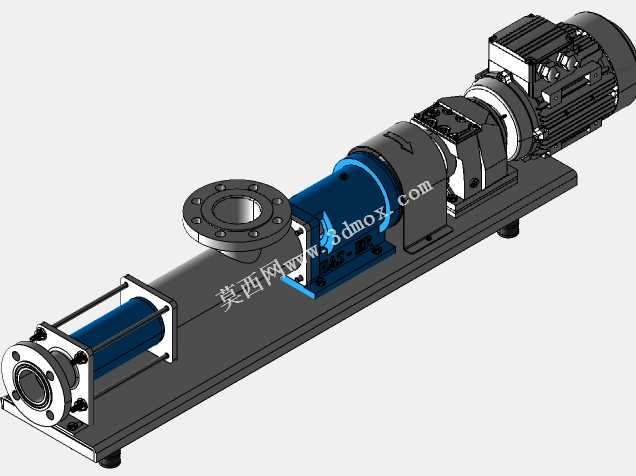

这款卧式单螺杆输送泵，是面向高粘度流体、含固体颗粒介质输送场景开发的容积式流体输送设备，在市政污泥处理、食品酱料输送、石油化工粘稠物料转运、造纸行业纸浆输送等场景中有着广泛应用，能够稳定输送常规离心泵无法处理的高粘度、易裹挟杂质的介质，输送过程中对介质的剪切作用极弱，不会破坏输送物料的原有性状，尤其适合对物料完整性有要求的食品加工、精细化工生产环节。从功能特性来看，该泵依靠螺杆与定子衬套之间形成的连续密闭腔室实现介质的平稳推送，输出流量无明显脉动，运行振动与噪音远低于同功率的往复式输送泵，同时具备一定的自吸能力，启动前无需灌泵即可完成低位介质的抽取，适配多种复杂的安装工况。在设计思路上，整体采用驱动端-传动端-泵头端的同轴卧式布局，驱动电机与泵体之间通过刚性联轴器直连，省去了额外的皮带传动结构，大幅压缩了设备的整体轴向尺寸，同时在传动段设置了独立的轴承支撑结构，能够承受螺杆运转过程中产生的径向力与轴向力，避免电机轴承承受额外载荷，有效延长驱动单元的使用寿命；泵头端采用法兰式进出口设计，入口设置在泵体侧上方，出口沿轴向布置在泵头前端，既能够适配大口径输送管路的连接需求，也能减少介质在泵腔内的流动阻力，定子与转子的配合段采用模块化设计，易损件可单独拆卸更换，降低后期运维的成本与难度。从安装边界来看，整套设备集成在一体式钢制安装底座上，底座预留了标准的地脚螺栓安装孔，安装时无需额外制作复杂的支撑结构，只需将底座固定在平整的混凝土基础上即可完成安装找正；设备整体重心沿底座中心轴线分布，运行时的稳定性更强，进出口法兰采用通用的公称通径标准，能够直接对接现有工业管路系统，无需额外制作转换接头；泵体的整体高度控制在常规操作维护的适宜区间，日常检查密封状态、补充润滑脂时无需搭建额外的操作平台，侧面预留的检修空间也能够满足易损件更换时的操作需求，适配大多数工业生产车间的设备安装空间要求。
