内啮合机油泵壳体结构三维设计

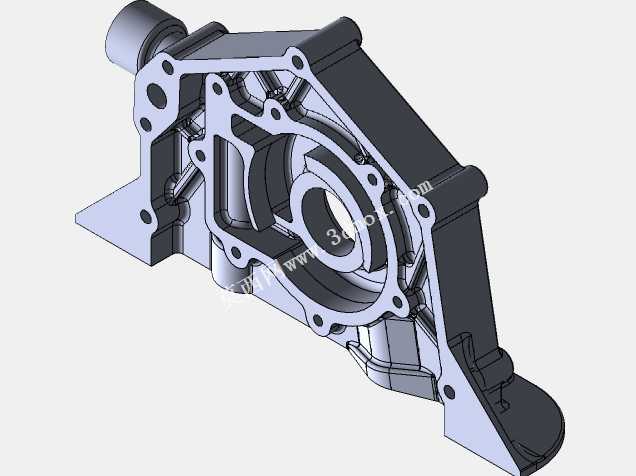

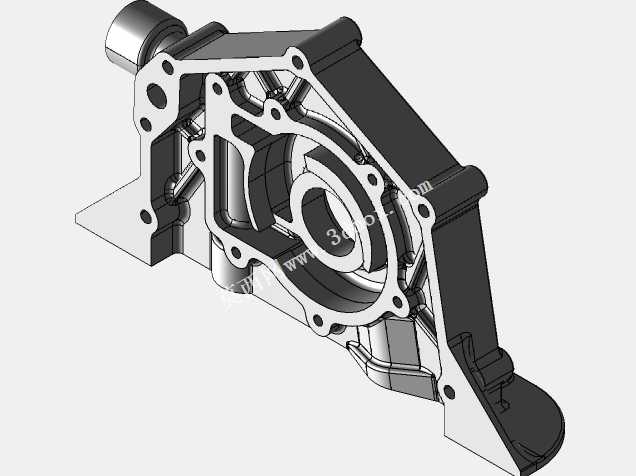

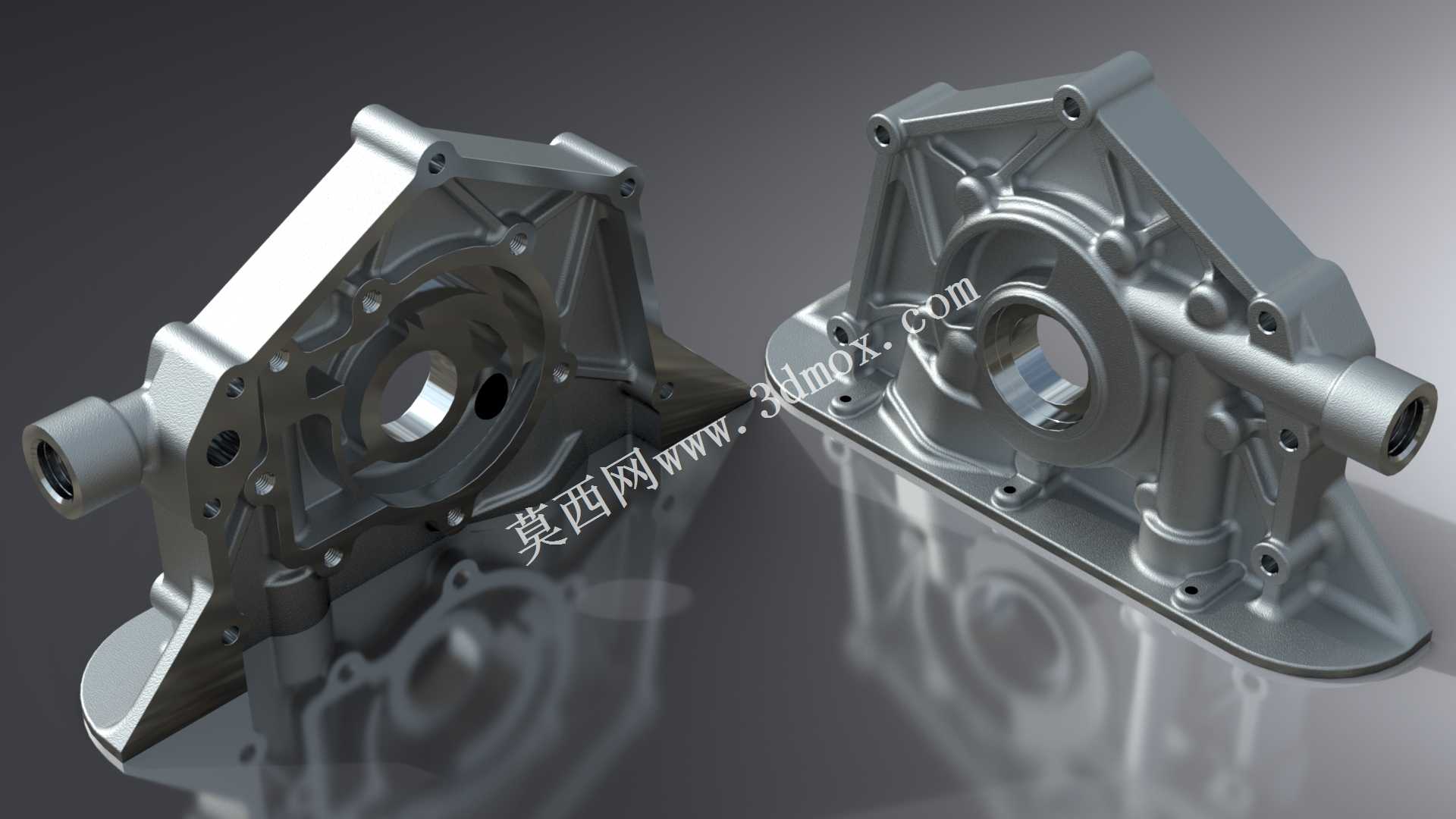

这款内啮合机油泵壳体是内燃机润滑系统核心部件的承载结构，主要应用于乘用车、商用车以及中小型工程机械的内燃发动机润滑回路中，安装在发动机缸体前端的曲轴输出侧位置，直接由曲轴前端的齿轮驱动，为整个发动机的摩擦副提供持续的压力机油供给。从实际使用场景来看，该壳体需要同时容纳内啮合齿轮副、进油腔、出油腔、泄压阀安装位以及轴封结构，既要保证齿轮运转时的密闭容腔变化实现吸油压油，还要承受机油工作时的0.3-0.5MPa工作压力，同时适配发动机缸体的安装定位，避免运转过程中出现渗漏、错位或者共振问题。在功能特性设计上，壳体采用了分体式对称结构，两个半壳分别对应齿轮副的两侧支撑面，结合面做了精密的平面度设计，不需要额外加装密封垫片就能实现端面密封，减少了装配零件数量同时降低了渗漏风险。壳体上集成的进油通道直接连通发动机油底壳的集滤器，出油通道对接缸体主油道，侧面预留的泄压阀安装孔可以在机油压力超过阈值时自动泄流，避免过高的油压冲坏油封或者造成机油过量消耗。壳体外部的加强筋结构沿着受力方向分布，既提升了壳体的整体刚性，避免齿轮运转时的液压脉动造成壳体变形，也优化了铸造时的金属液流动路径，减少铸件内部缩孔、气孔的产生概率。设计过程中优先考虑了安装边界的适配性，壳体底部的安装法兰做了三个定位凸台，对应缸体上的定位销孔与螺栓孔，安装时可以快速实现定位，不需要额外调整对齐；两侧伸出的轴颈支撑位做了同轴度公差约束，保证齿轮轴运转时的径向跳动控制在允许范围内，避免齿轮偏磨造成的容积效率下降。壳体的外形轮廓完全避让了发动机前端的轮系、正时罩盖等周边部件，安装后不会和相邻部件产生运动干涉，同时壳体的壁厚做了均匀化处理，既保证了足够的结构强度，也控制了整体重量，符合发动机轻量化的设计趋势。在细节设计上，壳体的内腔流道做了圆弧过渡处理，避免机油流动时出现直角涡流造成的压力损失，提升泵油效率；轴承安装位的尺寸精度按照IT7级公差设计，保证过盈装配的可靠性，同时轴封安装槽的尺寸适配标准骨架油封，后期维护更换时可以直接选用通用配件，降低维修成本。
