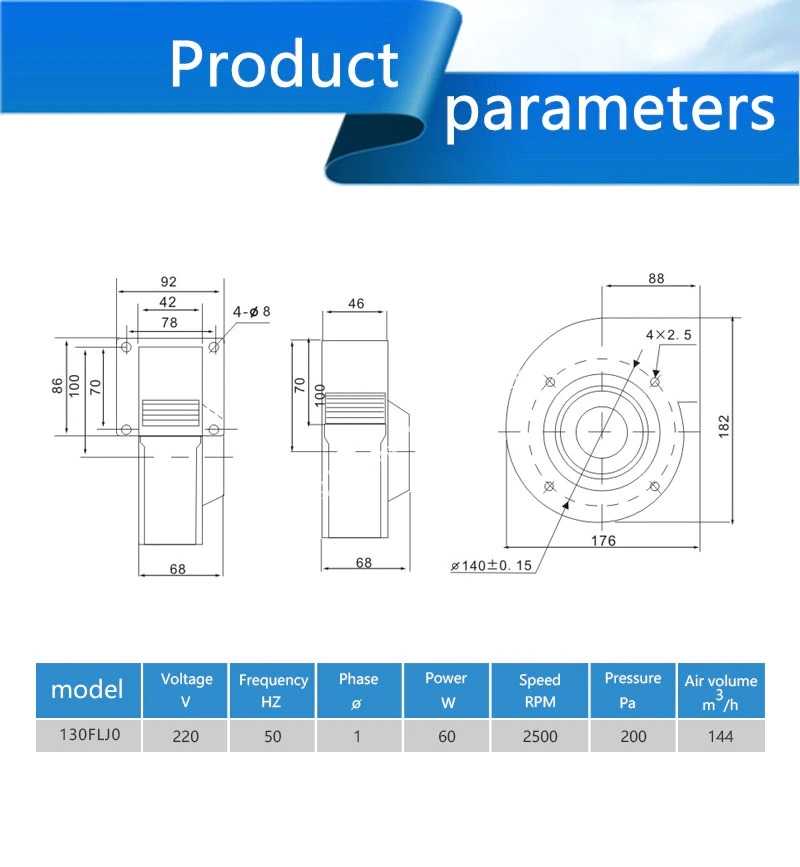

130FLJ0小型工频离心鼓风机结构设计

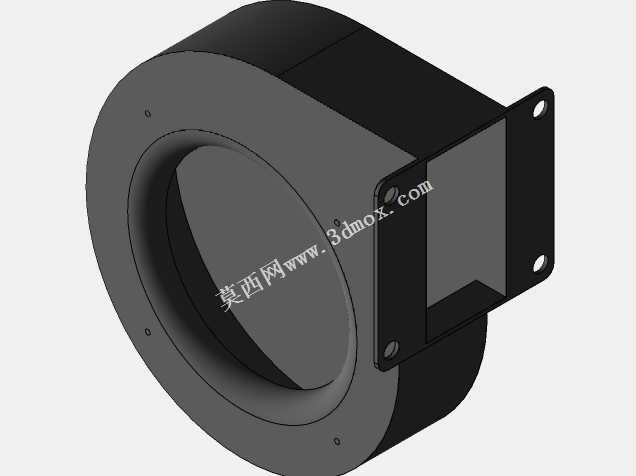

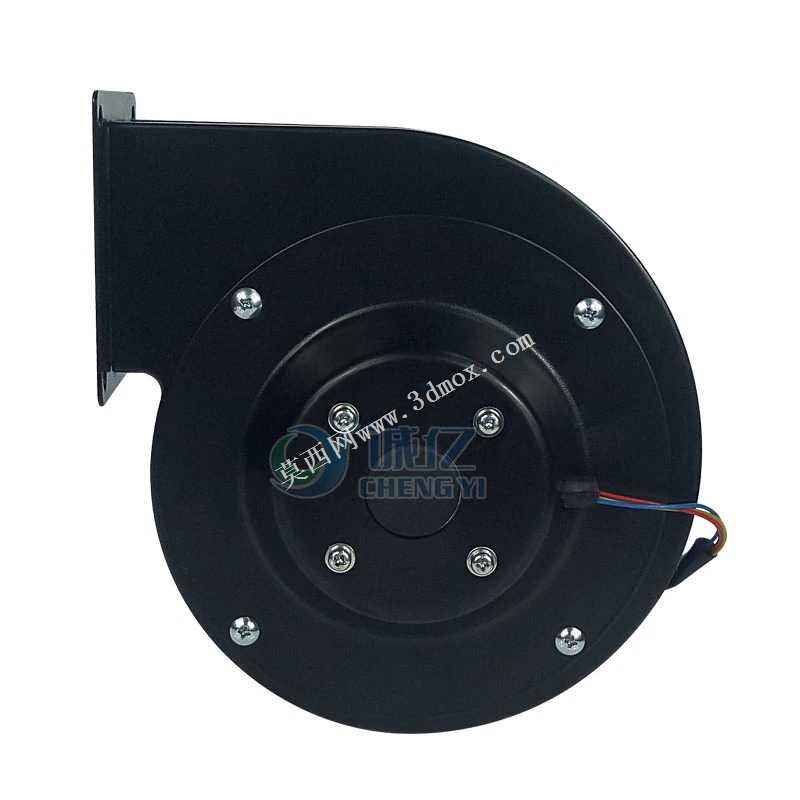

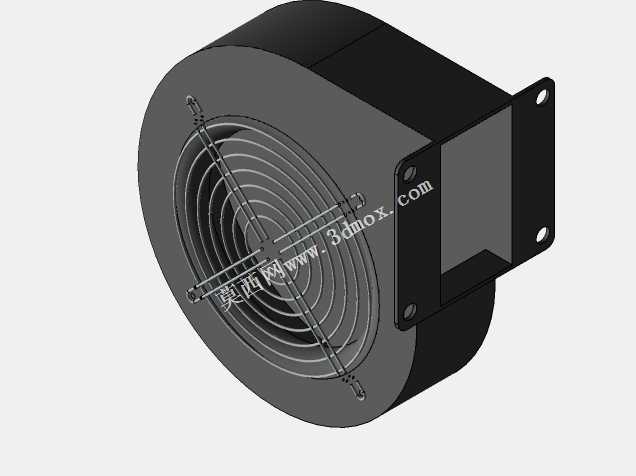

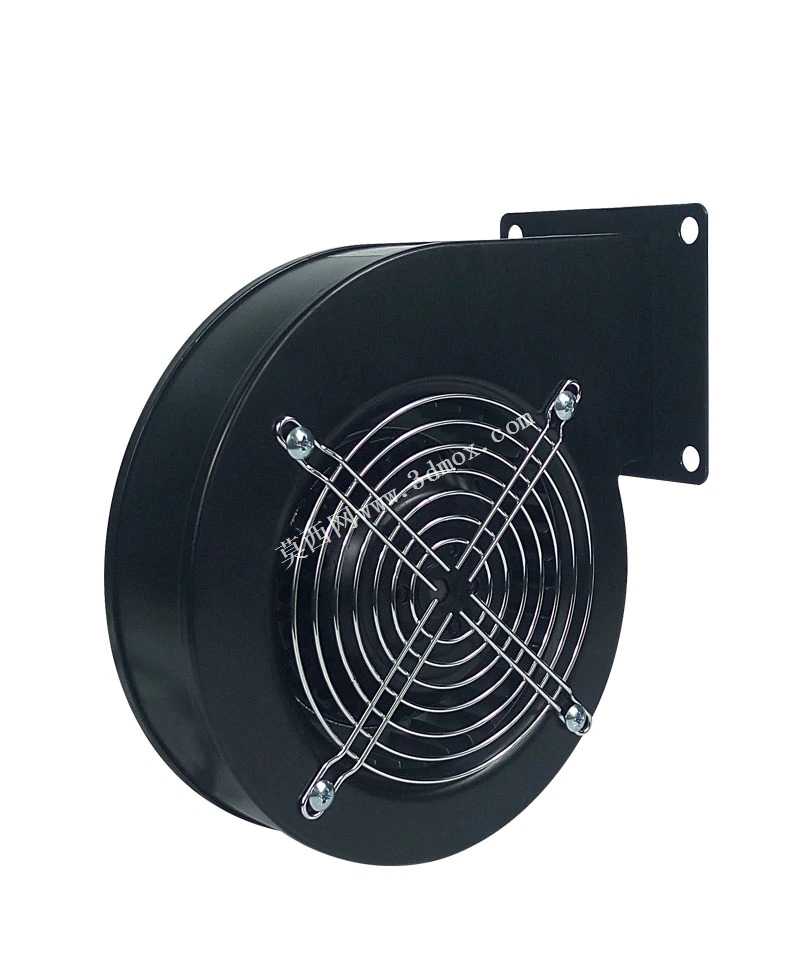

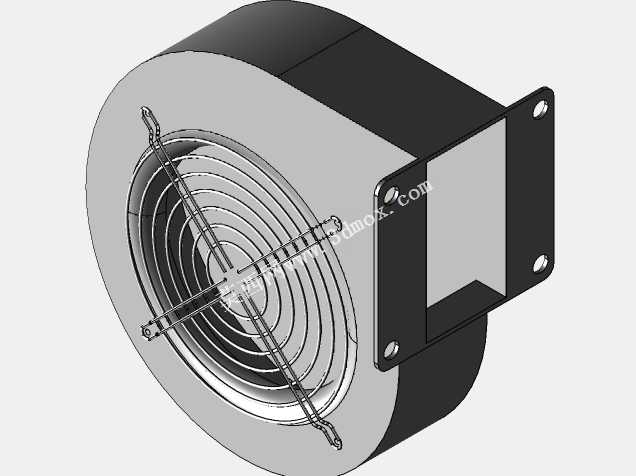

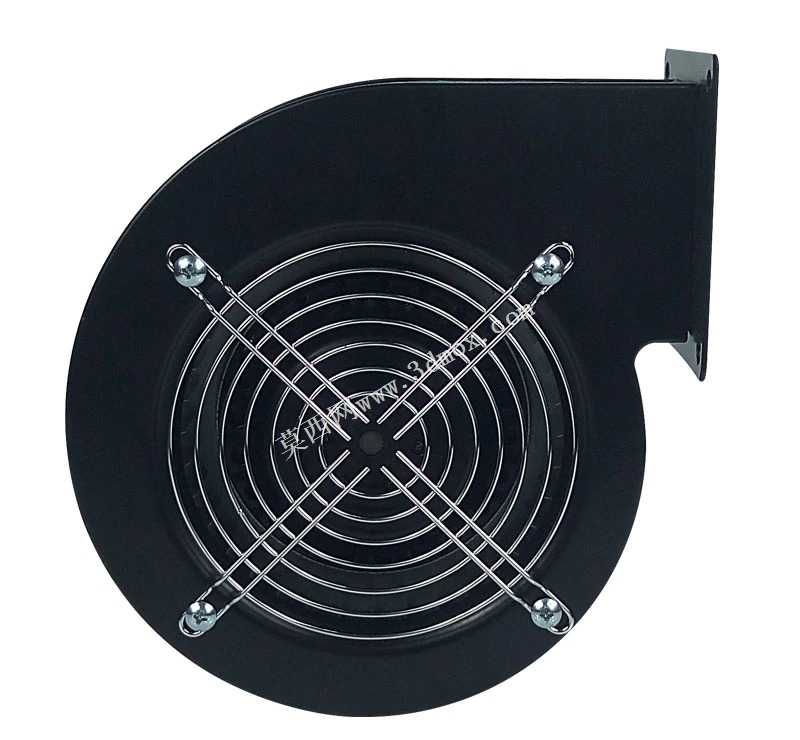

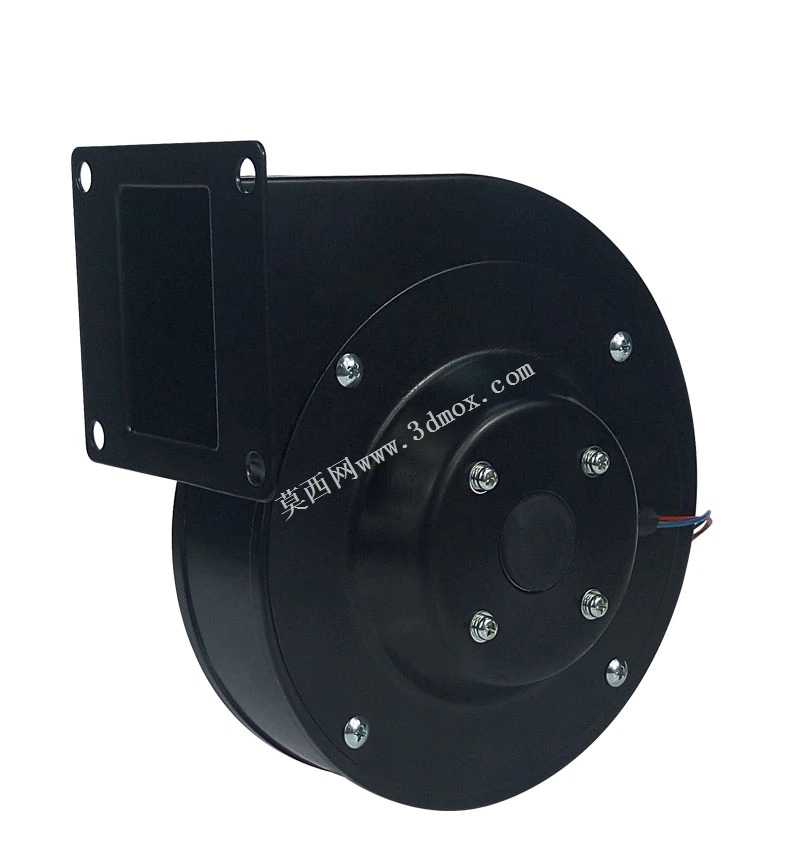

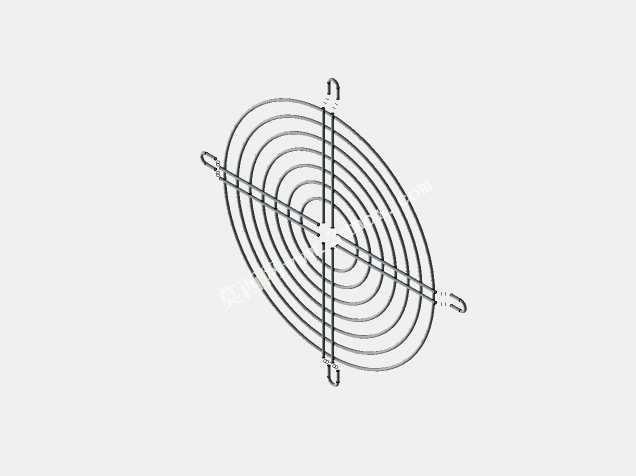

这款小型离心鼓风机是工业风冷系统里的常用配套部件，日常多应用在小型锅炉送风、电子机柜散热、工业设备局部冷却、小型风道增压这类场景里，不少需要定向强制风冷的生产设备、温控装置都会选用同规格的风机做配套风源。它的核心功能是通过叶轮高速旋转产生离心风压，将进风口吸入的空气顺着蜗壳导流方向从侧方出风口定向送出，相比同功率的轴流风机，它能输出更高的风压，适合在有一定风道阻力的场景下完成送风作业，60W的额定功率可以在230V工频供电环境下稳定运行，不需要额外搭配变频驱动模块，直接接电工频电路就能启动工作，适配绝大多数工业现场的供电条件。从设计思路来看，这款风机采用了经典的前倾式多翼叶轮结构，叶轮叶片的倾斜角度经过匹配调校，能在较低转速下实现足够的风量输出，同时把运行噪音控制在工业场景可接受的范围内；蜗壳采用螺旋渐开线的流道设计，能尽可能减少气流在壳体内的紊流损耗，让风压输出更平稳，减少气流脉动带来的振动问题。进风口位置加装了金属防护网罩，通过十字交叉的金属压条配合固定螺丝锁紧，既可以避免异物被吸入风机内部打坏叶轮，也能防止运维人员误触高速旋转的部件发生安全风险，网罩采用同心圆钢丝结构，在保证防护强度的同时尽可能降低了进风阻力，不会过多影响进风效率。安装结构上，风机的出风口侧设计了带安装孔的法兰固定板，两个对称的安装孔可以直接通过螺栓固定在设备的风道接口或者安装支架上，安装边界清晰，蜗壳整体为圆形蜗旋结构，整体径向尺寸紧凑，不会占用过多的设备内部安装空间，轴向的进风方向和侧方出风方向呈90度夹角，适配常见的侧出风安装布局，不需要额外做风道转向改造就能直接对接设备的风冷管路。外壳采用金属材质做喷塑处理，既可以提升壳体的结构强度，在工业环境下也有不错的防锈耐腐能力，能适应车间内多粉尘、一定湿度的工作环境，长时间运行不容易出现壳体锈蚀变形的问题。风机的出线位置做了简单的防拉扯处理，接线后可以避免线缆受外力拉扯导致接线松脱，提升长期运行的可靠性，这类小型离心风机因为结构简单、运行稳定、维护成本低，在中小功率风冷场景里的应用非常广泛，不管是设备原厂配套还是后期运维替换，都是非常成熟的风冷部件选型。
