带螺旋调节结构的齿轮式锁定离合器

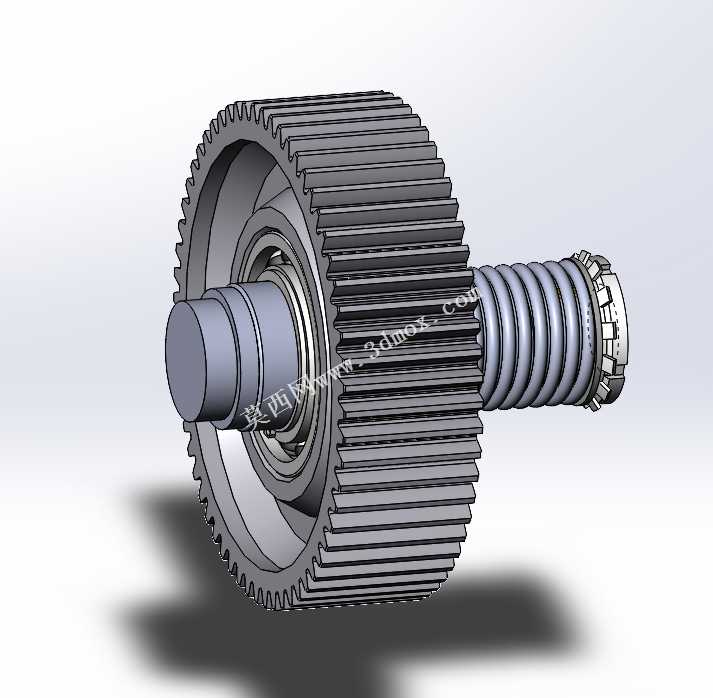

这款带螺旋调节结构的齿轮式锁定离合器，主要应用在需要精准控制动力通断、同时具备轴向锁止需求的中小型传动系统中，常见于教学实训台架、小型专用设备进给机构、轻型自动化输送线的动力切换单元，也可作为改装类小型动力装置的离合锁止部件使用。在实际设备运行中，它承担着两个核心作用：一是通过齿轮副的啮合传递稳定扭矩，保障动力输入端与输出端的转速同步，避免传动过程中出现打滑丢转的问题；二是通过端部的螺旋调节与齿形锁止结构，实现动力接合后的轴向位置锁定，防止设备运行过程中因振动、负载波动导致离合器意外脱开，保障传动链路的可靠性。从功能特性来看，该离合器采用大直径圆柱直齿轮作为主传动件，齿轮齿形经过参数化设计，啮合重合度高，传动过程平稳噪音低，能够承受中等负载下的持续扭矩传递；齿轮内侧集成了滚动轴承结构，可支撑中心轴的高速回转，减少转动过程中的摩擦阻力，提升传动效率；中心轴一端为光轴定位段，用于对接动力输入或输出端的安装孔位，另一端集成了矩形截面螺旋弹簧与带防滑齿的调节端盖，通过旋转端盖即可调整弹簧预紧力，改变锁止结构的压紧程度，适配不同负载下的锁止力度需求，调节到位后端部的防滑齿可与配套卡件配合，防止调节端盖回转松脱。设计过程中，工程师优先考虑了安装的便捷性与结构的紧凑性，整体采用同轴式布局，所有功能部件均集成在同一中心轴线上，无需额外的复杂支撑结构即可完成装配；齿轮的外径、中心轴的定位段直径、螺旋调节段的轴向长度都经过匹配计算，既保证了齿轮啮合的强度要求，也预留了足够的弹簧压缩调节行程，同时控制了整体的径向尺寸，避免在狭小安装空间内出现部件干涉。安装边界方面，该离合器的轴向总长度适配常规中小型传动箱的内部安装空间，齿轮端面到定位轴肩的距离符合标准传动件的安装尺寸规范，中心轴的光轴段可直接与带键槽的传动轮或联轴器配合，端部的调节端盖预留了工具卡位，无需拆解整体结构即可在设备外部完成锁止力度的调整，日常维护十分便捷。
