立柱式悬臂油桶吊运抓取工装设计

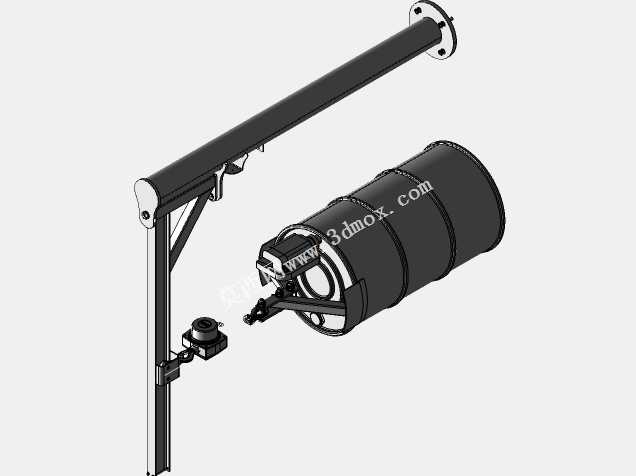

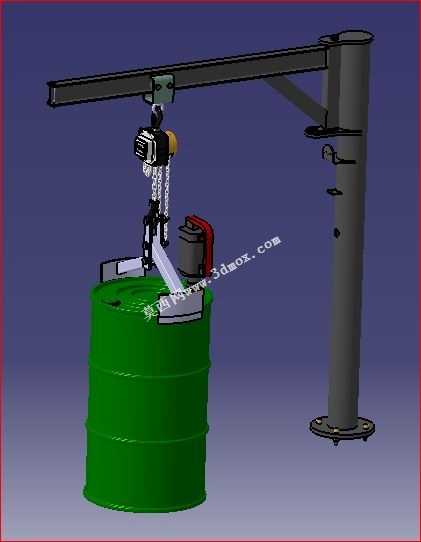

在化工、仓储、粮油加工、工业原料周转等作业场景中，200L标准钢制油桶的短距离转运、堆垛、上下料作业一直是车间物料流转的常见痛点，这类圆柱型重载容器表面光滑无固定抓持点，传统人工搬运不仅劳动强度大，还容易出现桶身滑脱、物料倾洒的安全隐患，搭配专用吊具的立柱式悬臂吊运装置，正是针对这类工位的物料转运需求开发的专用作业设备。这套装置整体由落地固定立柱、水平悬臂梁、电动环链葫芦、专用油桶抓取夹具四个核心部分组成，落地立柱采用厚壁无缝钢管加工而成，底部带圆形法兰安装盘，安装时通过膨胀螺栓或预埋地脚螺栓固定在混凝土地面，安装边界需要预留足够的悬臂回转空间，避开周边的设备、管线与作业通道，保证悬臂可以在覆盖半径内无阻碍回转。水平悬臂梁通过回转支承与立柱顶端连接，可绕立柱做360度水平回转，梁体采用型钢焊接成型，截面经过抗弯强度校核，可承受满载油桶的总重量不会出现下挠变形，悬臂的有效作业半径覆盖立柱周边的圆形作业区域，可满足工位范围内油桶从托盘到设备上料位、从存储区到转运车辆的短距离调运需求。配套的电动环链葫芦挂载在悬臂的行走小车上，可沿悬臂梁做水平方向的移动，配合葫芦自身的垂直起升功能，可实现覆盖范围内任意点位的油桶起吊与落位，葫芦带断电自锁功能，起升过程中不会出现意外滑坠。末端的油桶抓取夹具是这套装置的核心功能部件，夹具采用抱夹式结构设计，作业时夹具的两个卡爪会卡入油桶顶部的卷边下缘，配合顶部的压盘贴合油桶上端面，起升时依靠油桶自身的重力带动锁紧机构自动锁死，不需要人工额外操作锁扣，挂好吊具后即可直接起吊，落位后夹具会自动解锁，单人即可完成全套吊运操作，大幅降低油桶搬运的作业强度。整套装置的设计充分考虑了车间固定工位的油桶作业需求，相比大型行车，它的安装不需要搭建厂房轨道，占地小、成本低，操作灵活，相比手动液压油桶搬运车，它的作业范围更大，可完成堆垛、跨设备转运等高位作业，夹具的受力结构经过优化，起吊过程中桶身保持垂直状态，不会出现倾斜漏液的问题，适配市面通用的标准钢制油桶，不需要针对不同批次的容器调整夹具参数，可直接接入车间现有作业流程，有效提升油桶类物料的周转效率，降低人工搬运的安全风险。
