可移动伸缩式龙门起重吊运设备结构

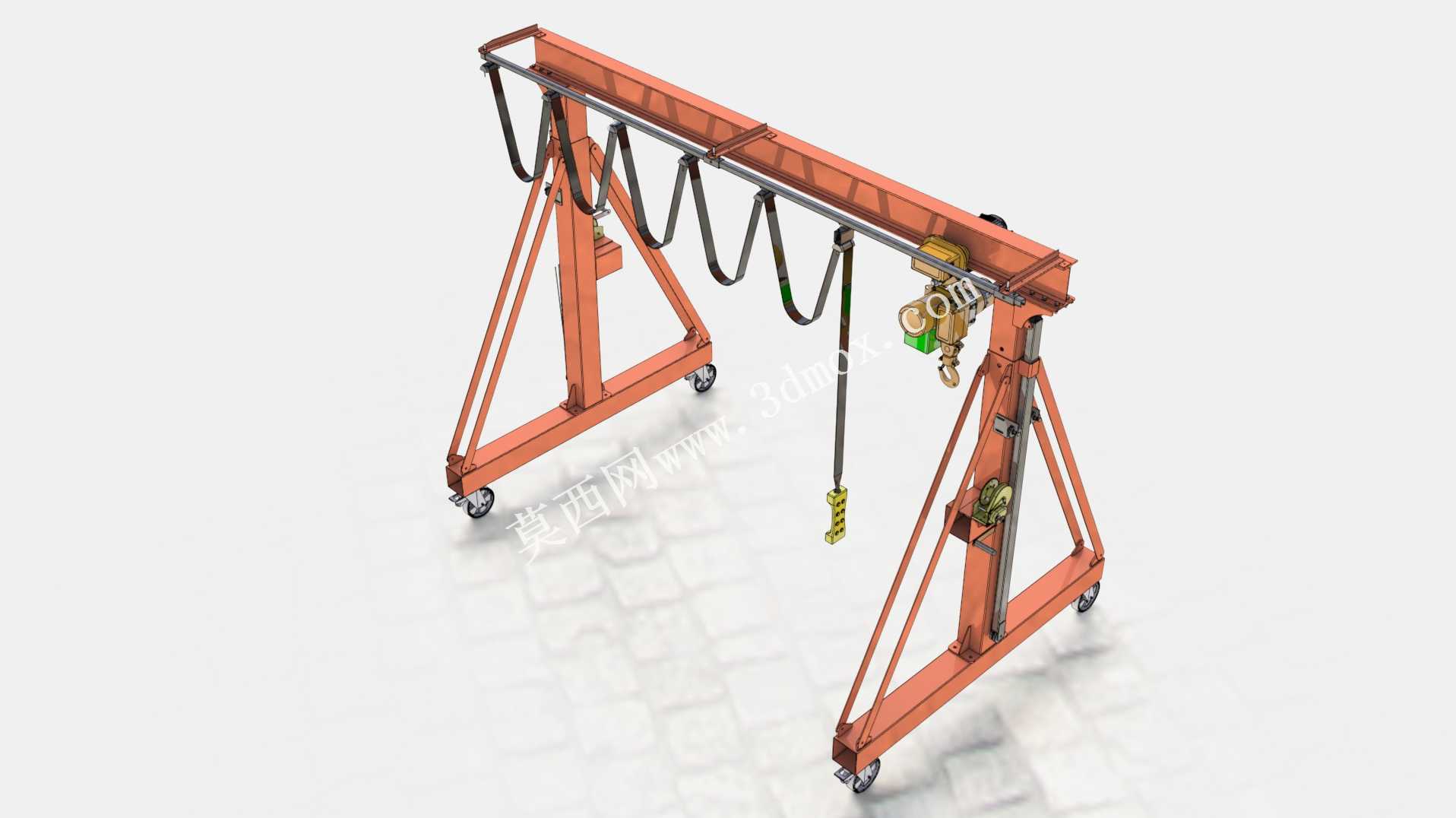

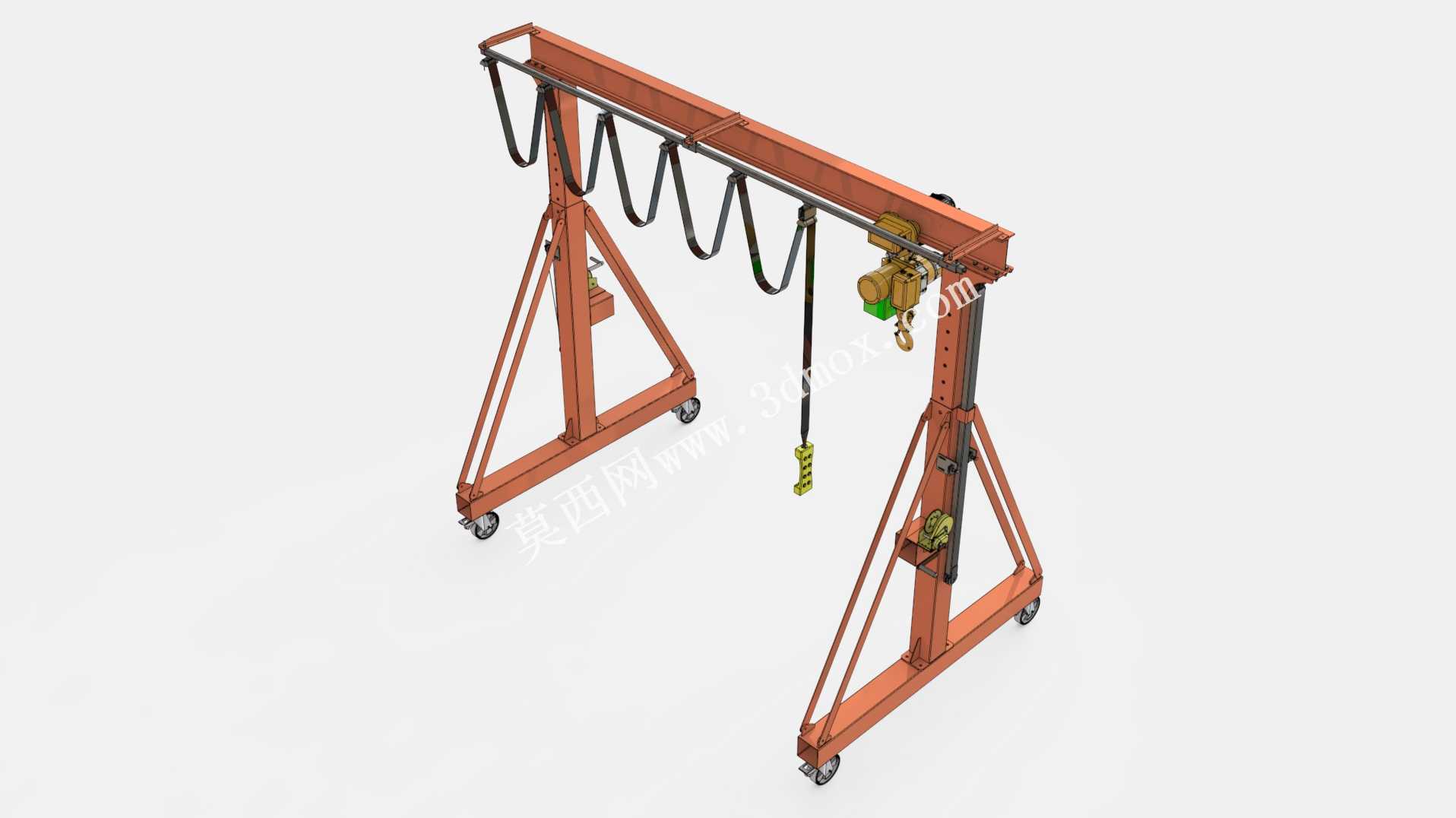

这款可伸缩龙门起重设备主要面向小型加工车间、设备维修现场、仓储装卸区域等场景设计，解决固定起重设备覆盖范围有限、大型起重设备无法进入狭窄作业空间的痛点，适配1到5吨区间的轻型重物吊运需求，可完成设备零部件移位、模具吊装转运、仓储货物上下架、维修作业中重型部件的托举对位等常见作业，无需预埋固定轨道，可根据作业需求灵活转移工位，适配地面平整的室内外作业环境。设备整体采用三角支撑门架结构，底部配置带刹车的万向脚轮，非作业状态下可轻松推动转场，到达作业位置后锁定脚轮即可形成稳定支撑结构，无需额外打地基固定，大幅降低场地改造成本。门架立柱采用嵌套式伸缩结构，可根据作业高度需求调节横梁离地高度，适配不同层高的作业空间，也能满足不同高度设备的吊装对位需求，调节到位后通过插销结构锁定，保证承重状态下结构无滑移、无沉降。横梁上配置电动葫芦起升机构，搭配拖链排布的供电线缆，避免线缆垂落剐吊重物，电动葫芦可沿横梁横向移动，覆盖横梁跨度内的全部作业范围，起升端配置吊钩与防脱卡扣，防止吊运过程中重物滑脱，部分作业场景下也可更换为专用吊具适配异形工件的吊装需求。设计过程中优先考虑结构稳定性与操作便捷性，支撑腿采用斜向三角加强结构，抵消起吊重物时产生的侧向倾覆力矩，所有受力节点均做加厚处理，避免长期承重出现结构变形；伸缩调节结构采用大间隙嵌套设计，即便长期使用出现轻微锈蚀或形变，也能轻松完成高度调节，不会出现卡滞问题。设备整体宽度控制在常规车间通道可通行的尺寸范围内，收缩状态下可通过标准宽度的车间门、货梯，方便在不同楼层、不同车间之间转场使用；安装时无需复杂组装流程，仅需将脚轮、横梁与支撑腿拼接锁定即可投入使用，日常维护仅需定期检查脚轮转动顺滑度、插销磨损情况、葫芦起升制动可靠性即可，无需复杂的专业保养流程。相较于固定安装的起重设备，这款伸缩龙门架的投入成本更低，使用灵活性更强，既可以作为固定工位的常驻起重设备，也可以作为应急维修、临时装卸的移动起重工具，适配多场景下的轻型起重作业需求，有效降低人工搬运重型工件的劳动强度，减少重物搬运过程中的磕碰损伤与安全风险。
