电动自行车13串5并18650锂电池组结构

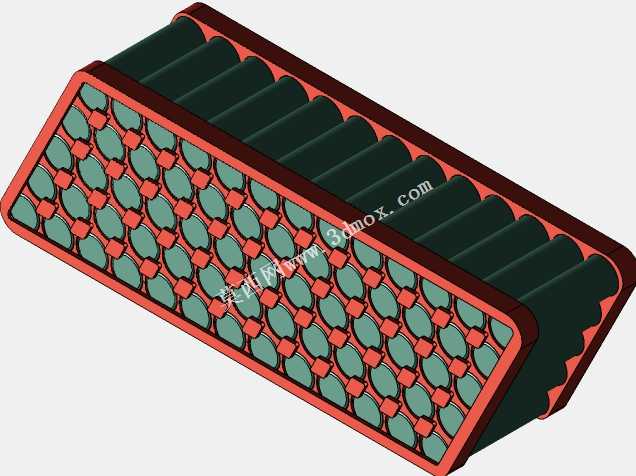

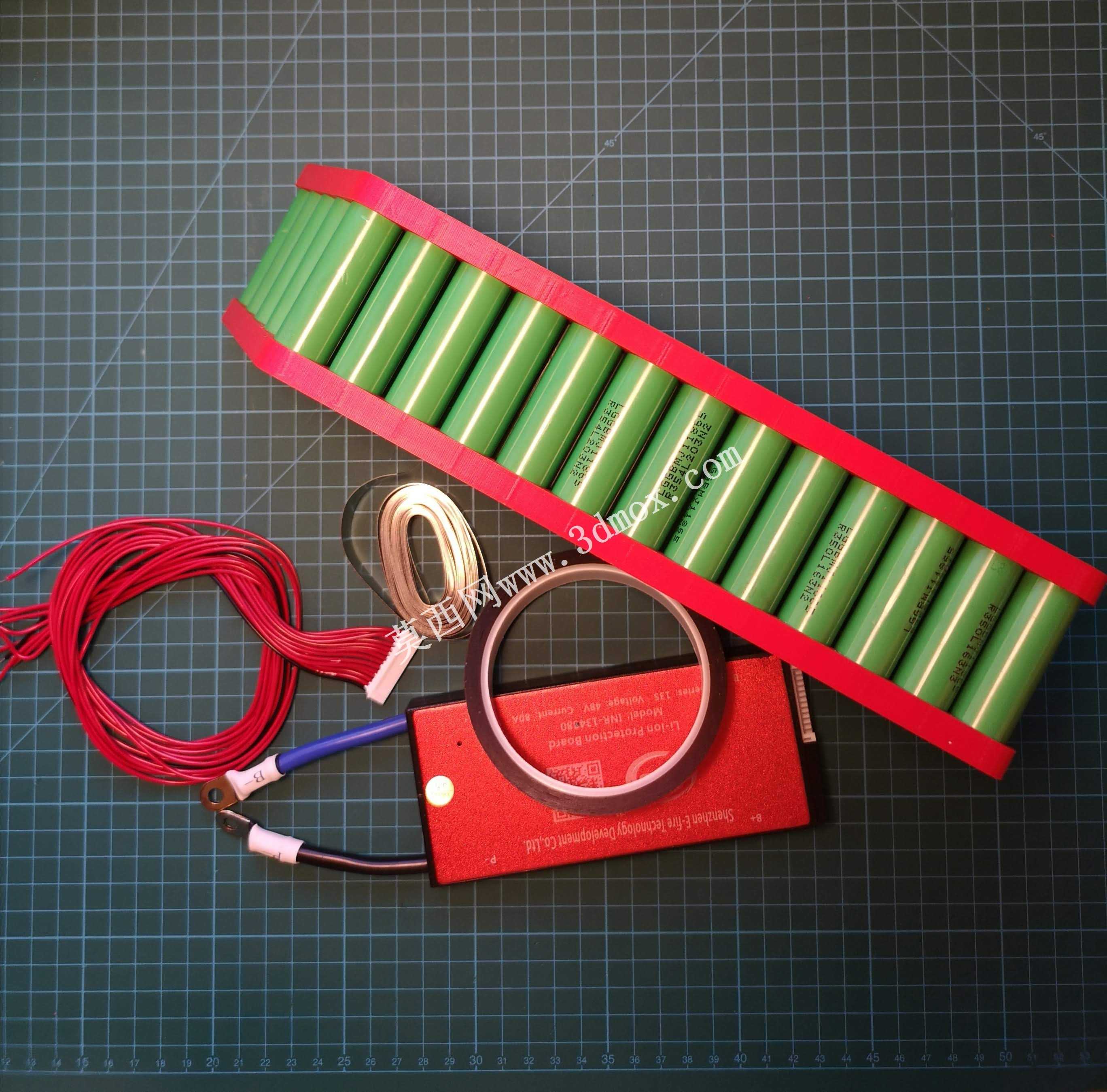

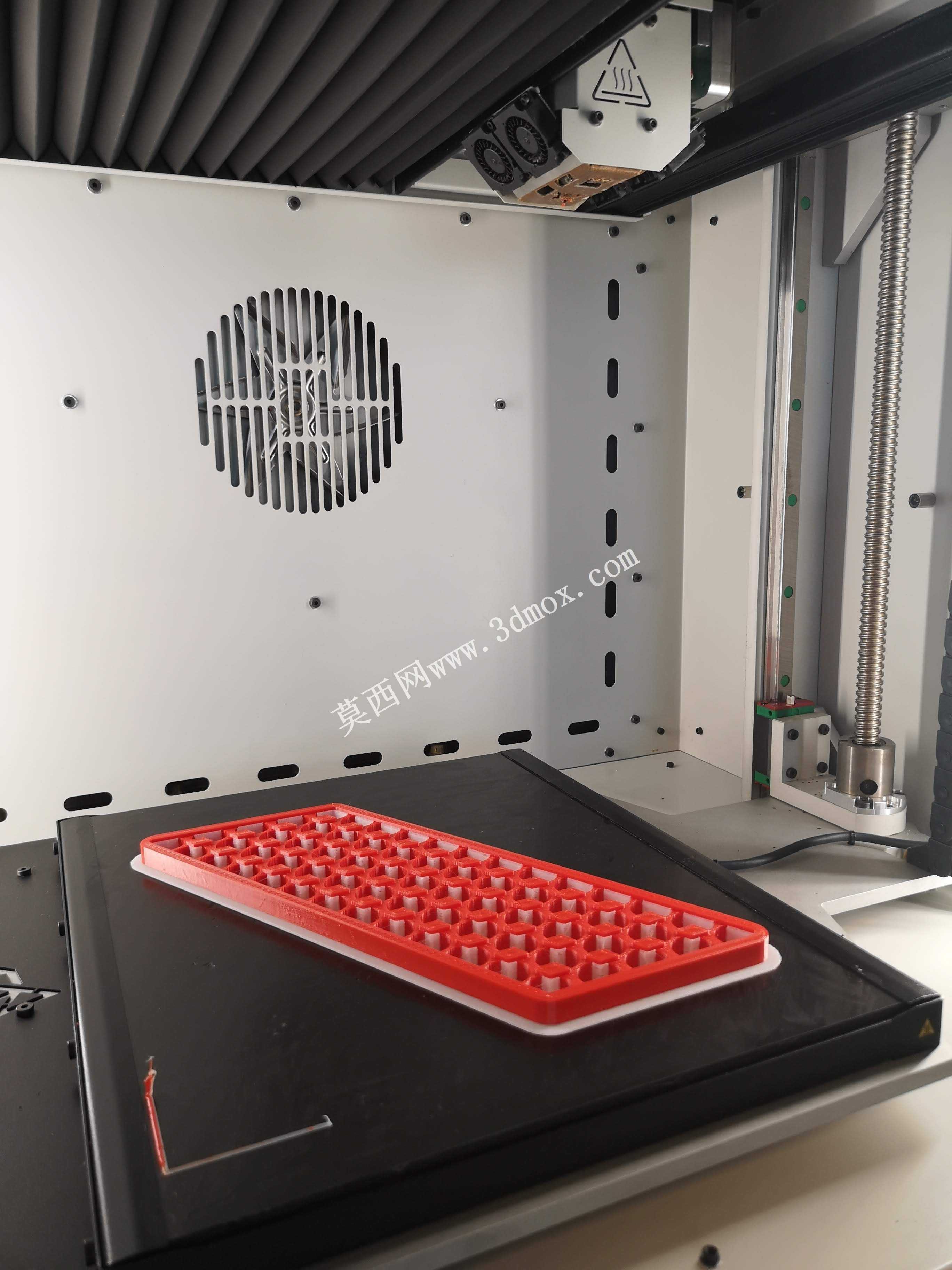

这款动力锂电池组主要适配短途代步类电动自行车的供电需求，作为整车的核心动力来源，承担着为驱动电机、车载电控系统、照明组件提供稳定直流电能输出的作用，日常应用场景覆盖城市通勤、短途代步、共享出行载具等多个民用电动两轮车领域，能够在常规路面骑行、轻度坡道行驶、频繁启停的城市路况下持续输出稳定动力，适配多数常规款两轮电动自行车的供电舱安装需求。整套电池组采用13串5并的电芯排布架构，选用量产通用性极强的18650圆柱动力电芯作为基础储能单元，13串的串接架构能够匹配常规电动自行车控制器的额定电压区间，5并的电芯组合方式则可以在控制单组电芯放电负荷的前提下，提升整体电池组的容量储备与持续放电能力，降低单颗电芯的工作电流压力，延长电芯整体的循环使用寿命。在设计思路上，整套结构优先考虑电芯排布的紧凑性与散热效率，电芯采用规整的一字型矩阵排列，外围设置红色绝缘固定支架，每一颗电芯都被支架的限位卡槽牢牢固定，避免骑行过程中因路面颠簸、车体震动导致电芯移位、接线松脱的问题，支架选用耐温绝缘的工程塑料材质，既能够实现相邻电芯之间的物理隔离，避免电芯外壳摩擦破损引发的短路风险，也可以为电芯组提供基础的结构支撑，预留出均匀的散热间隙，让大电流放电过程中电芯产生的热量能够顺着间隙自然散出，避免热量堆积引发的性能衰减。电池组侧边集成了配套的保护电路板，负责实现过充保护、过放保护、过流保护、短路保护等核心安全功能，保护板与电芯组之间采用大截面积的硅胶导线连接，接线端头做了冷压端子加固与绝缘护套包裹，能够承载大电流放电时的载流需求，避免接线部位过热老化，同时配套的采样排线可以实时采集每一串电芯的电压数据，保证整组电芯的充放电一致性。在安装边界设计上，整体结构做了扁平化的规整处理，整体外形为长条状矩形结构，能够直接嵌入多数电动自行车车架立管、座桶下方的标准电池安装舱内，不需要对车体结构做额外改装，外围预留的接线位置可以直接匹配整车控制器的供电接口，安装替换便捷，整体结构没有突出的尖锐部件，所有导电连接部位都做了绝缘防护处理，避免安装过程中出现误碰短路的问题。配套的连接导线选用耐弯折、耐高低温的硅胶线材，能够适应户外骑行时的温度变化与车体震动拉扯，长期使用也不容易出现线皮开裂、线芯断裂的问题，整套结构在满足动力输出性能的前提下，尽可能压缩了整体占用空间，在有限的安装体积内实现了容量、放电能力、安全性能的平衡。
