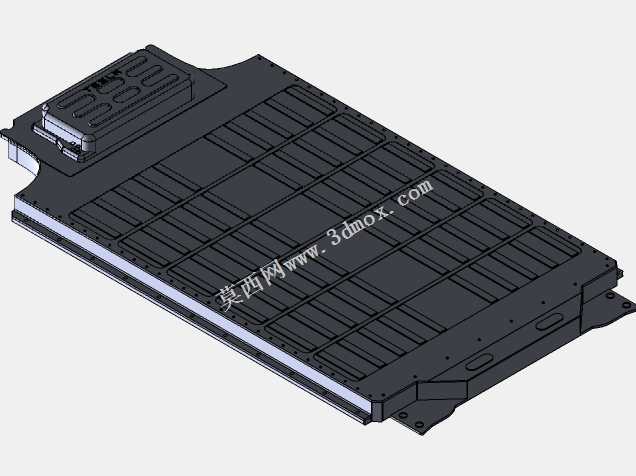

特斯拉S型车用动力电池包结构设计

在新能源乘用车的整车架构中，动力电池包是决定整车续航表现、行驶安全与底盘布局合理性的核心部件，这款针对特斯拉S型车型开发的电池组结构，主要适配纯电动豪华轿车的底盘平铺式安装场景，承担整车电能存储、高压输出、电芯防护与热管理载体的核心功能，是整车动力系统的核心储能单元。从实际装车用途来看，该电池组需要在车辆全生命周期内，承受日常行驶的路面颠簸振动、不同温区环境的温度交变、突发碰撞工况的外力冲击，同时要保障内部数千颗电芯的排布一致性、电连接可靠性与热交换均匀性，避免出现电芯温差过大、结构形变挤压电芯、高压绝缘失效等潜在风险。从功能特性来看，该电池组采用大尺寸平板式整体结构，上盖设置有集成式高压配电与通讯接口模组，能够直接对接整车高压回路与BMS电池管理系统，实现电芯状态实时监测、高压通断控制、热管理回路调度的功能；箱体内部设置有规整的电芯排布格槽，可实现圆柱电芯的标准化阵列排布，每一列电芯的固定位都预留了电连接片的安装空间，同时在箱体夹层预留了液冷流道的布设空间，能够通过循环冷却液带走电芯充放电过程中产生的热量，保障整包电芯工作在适宜的温度区间。从设计思路来看，该结构充分遵循纯电车型底盘空间最大化利用的原则，整体外形贴合车型底盘的中部安装区域，避开了前后悬架、副车架与车身纵梁的安装位置，箱体边缘设置有一圈均匀分布的安装固定孔位，能够通过螺栓直接与车身底盘的安装梁体刚性连接，同时在固定点位设置有缓冲减震结构，过滤行驶过程中传递到电池包的振动冲击；箱体侧边设置有定位销孔，能够在整车装配过程中实现快速对位，提升总装环节的装配效率。从安装边界来看，该电池组整体为薄型平板结构，厚度控制在适配底盘离地间隙要求的范围内，不会过度侵占车内乘员舱与储物空间，箱体四周的安装点位坐标完全匹配车型底盘的预设安装位，接口位置与整车高压线束、冷却管路的走向完全适配，不需要额外改动整车原有布局即可完成装配；箱体底部设置有加强筋结构，能够提升整包的抗扭转、抗冲击能力，在车辆经过颠簸路面或者发生底部托底时，能够抵御外力冲击，避免内部电芯受到挤压损伤，同时整包的密封结构采用多层密封设计，满足整车涉水、防尘的防护等级要求，能够在雨天行驶、高压洗车等场景下避免水汽进入箱体内部，保障高压系统的绝缘安全。
