平衡式钢丝网链输送结构设计

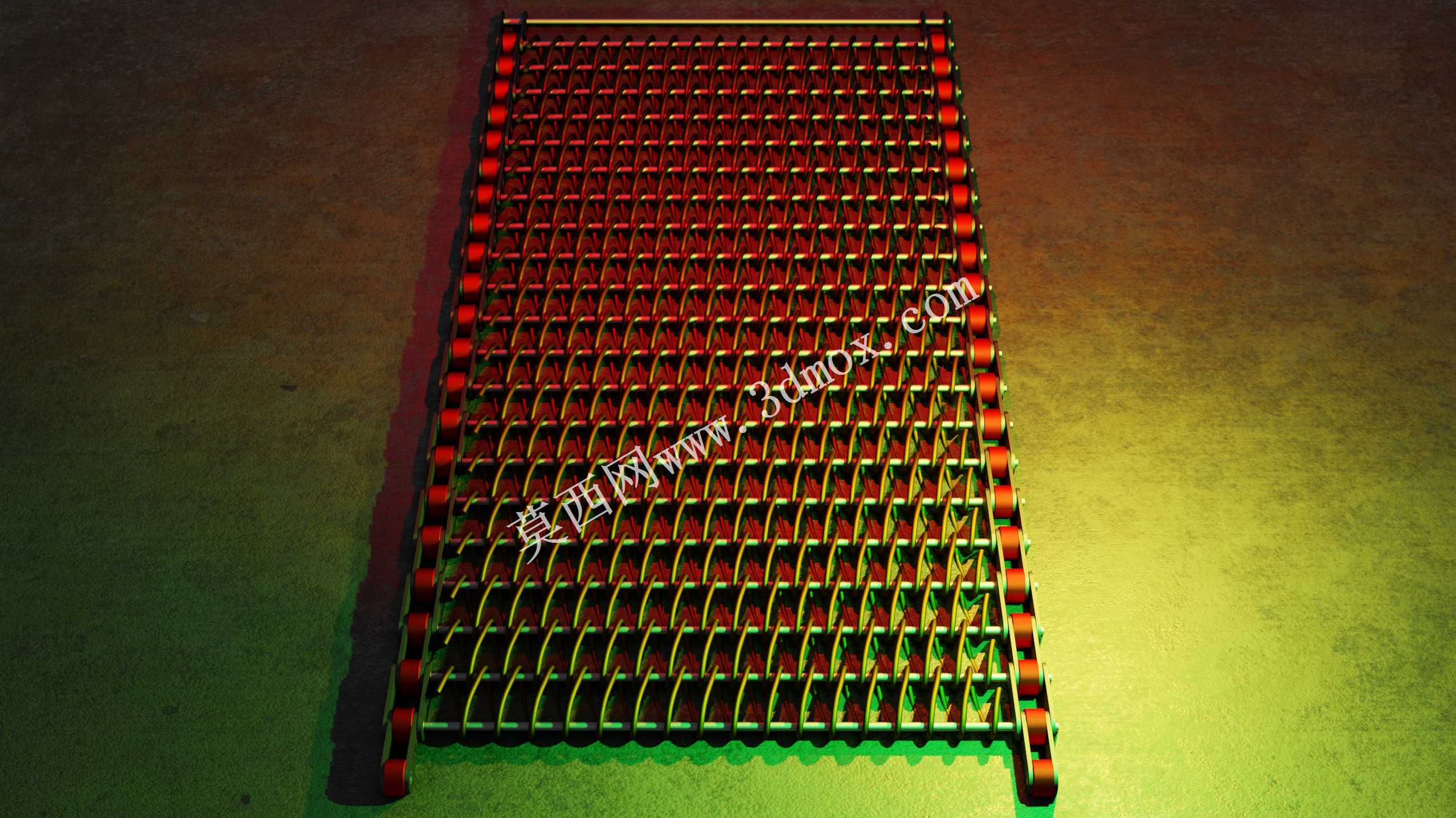

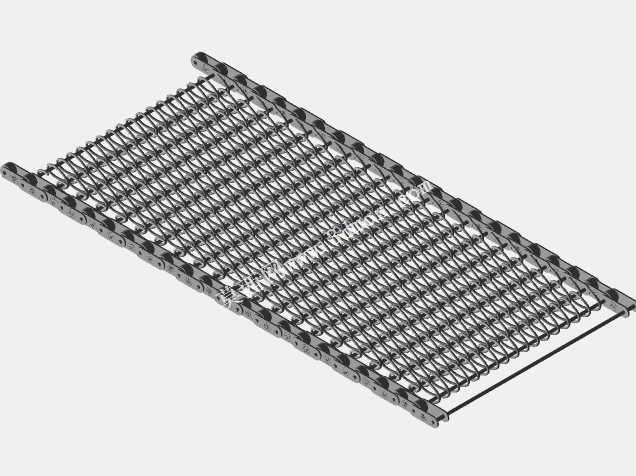

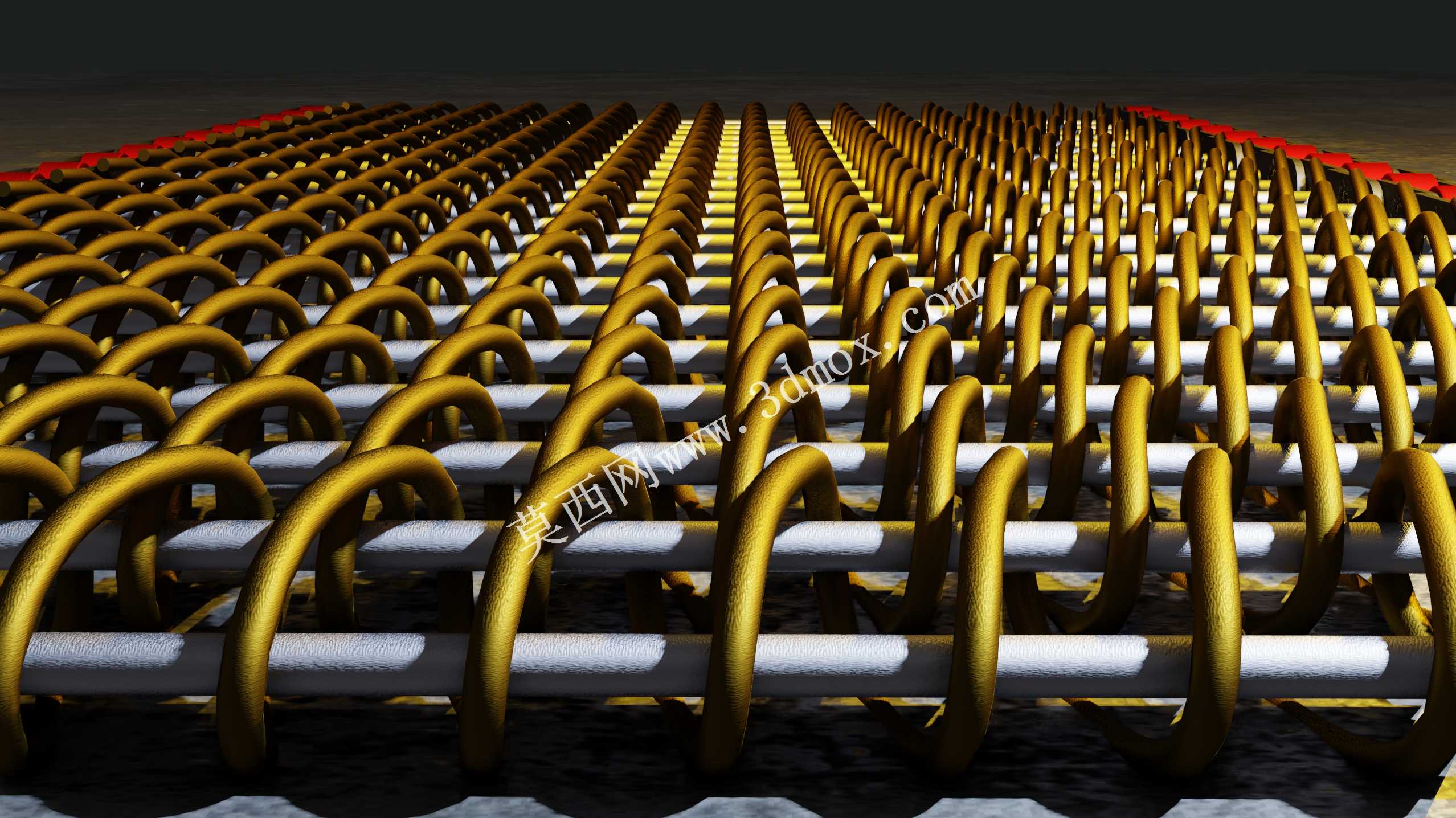

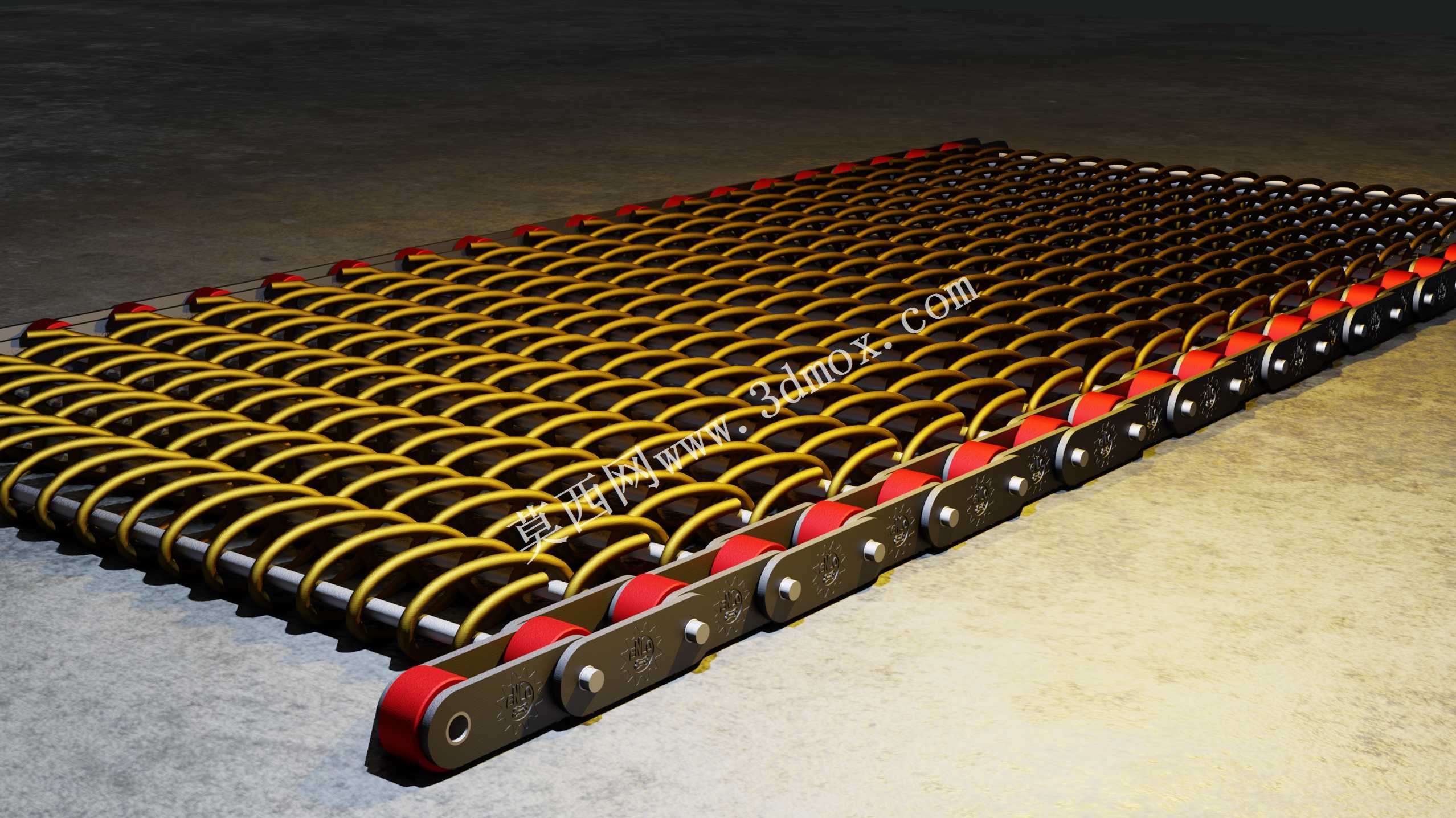

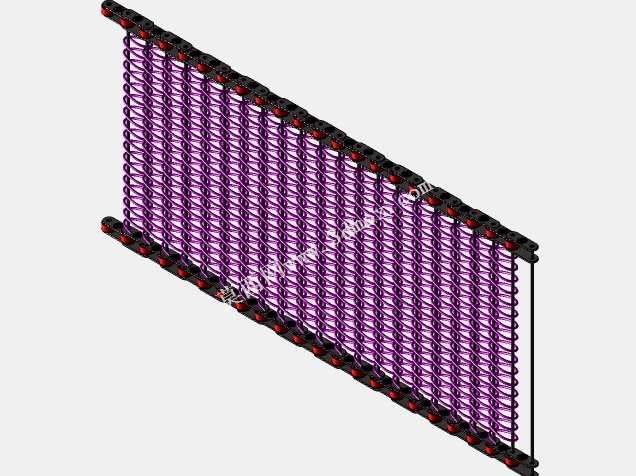

这款平衡式钢丝网输送结构，是面向连续化物料转运场景打造的核心输送组件，广泛适配食品加工、热处理、电子元器件组装、五金工件清洗、建材小件输送等多类生产场景，尤其适合输送体积偏小、形态不规则、需要透风透水或者耐受高低温工况的物料，比如烘烤后的坚果、热处理后的小型金属零件、清洗线上的电子配件、涂装工序中的小型工件，都能通过这款网带实现平稳的工位间转运。从实际使用功能来看，这款输送结构采用左右交替编织的平衡型钢丝网面，网面的螺旋钢丝咬合紧密，运行过程中不会出现网带跑偏、网丝凸起勾挂物料的问题，网面的镂空比例经过合理设计，既能够保证输送过程中气流、水流可以顺利穿透网面，满足烘干、清洗、冷却工序的工艺要求，又能够避免细小物料从网孔中掉落，适配不同尺寸规格的物料输送需求。两侧搭配的精密滚子链条作为传动承载部件，将网面的受力均匀传递到链条上，避免网带直接受拉出现变形拉长的问题，链条与网面的连接采用加固式穿杆结构，每间隔固定节距设置一根横向穿杆，将网面边缘与链条链节牢固锁定，长时间重载运行下也不会出现网面与链条脱开的故障。在设计思路上，这款结构优先考虑了运行的平稳性与耐用性，网面的钢丝采用螺旋互锁的编织方式，相比普通直串网带，平衡型编织结构的网面柔韧性更好，在小直径辊筒上转弯或者回程弯曲时应力更小，能够有效降低网带的疲劳损耗，延长整体使用寿命。传动链条的选型匹配了网带的额定承载能力，链节之间的转动间隙控制在合理范围，运行过程中不会出现明显的顿挫与异响，适配0.1m/s到0.5m/s的常规输送线速度区间。从安装边界来看，这款网带结构的整体厚度控制在较小范围，两侧链条的安装基准面与网面的高度差经过精准核算，安装时只需要匹配对应节距的传动链轮，调整好首尾辊筒的平行度，就可以完成网带的张紧安装，不需要额外定制特殊规格的配套机架，能够直接适配多数常规网带输送机的机架尺寸，网带的宽度可以根据实际输送需求灵活调整，边缘不会出现尖锐的钢丝凸起，避免运行过程中剐蹭操作人员或者设备护板。网面的承载面平整，物料放置在上面不会出现局部凹陷导致的物料偏移，即使是底部不太平整的异形工件，也能够平稳放置输送，不会在输送过程中出现翻倒、滑落的问题。
