手持式动力钻改装立式钻床结构设计

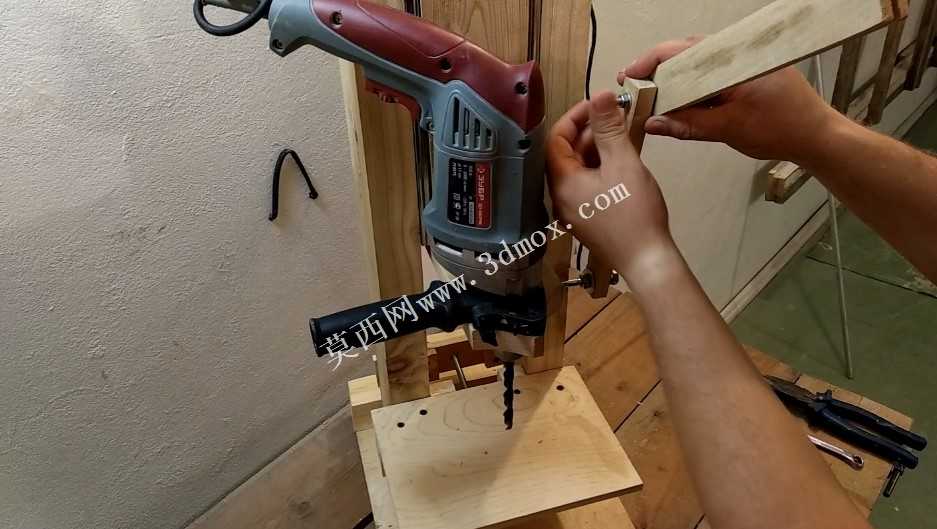

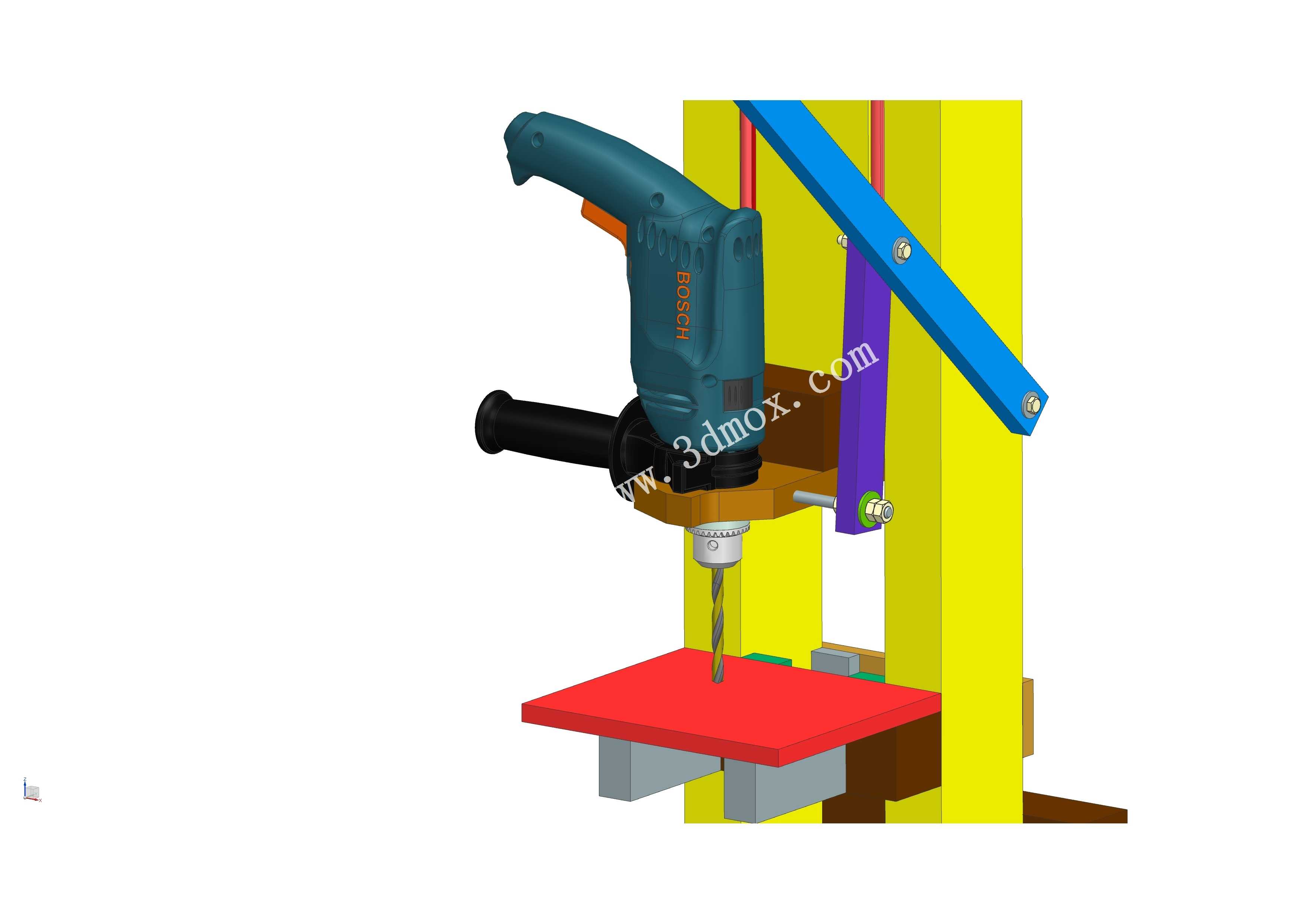

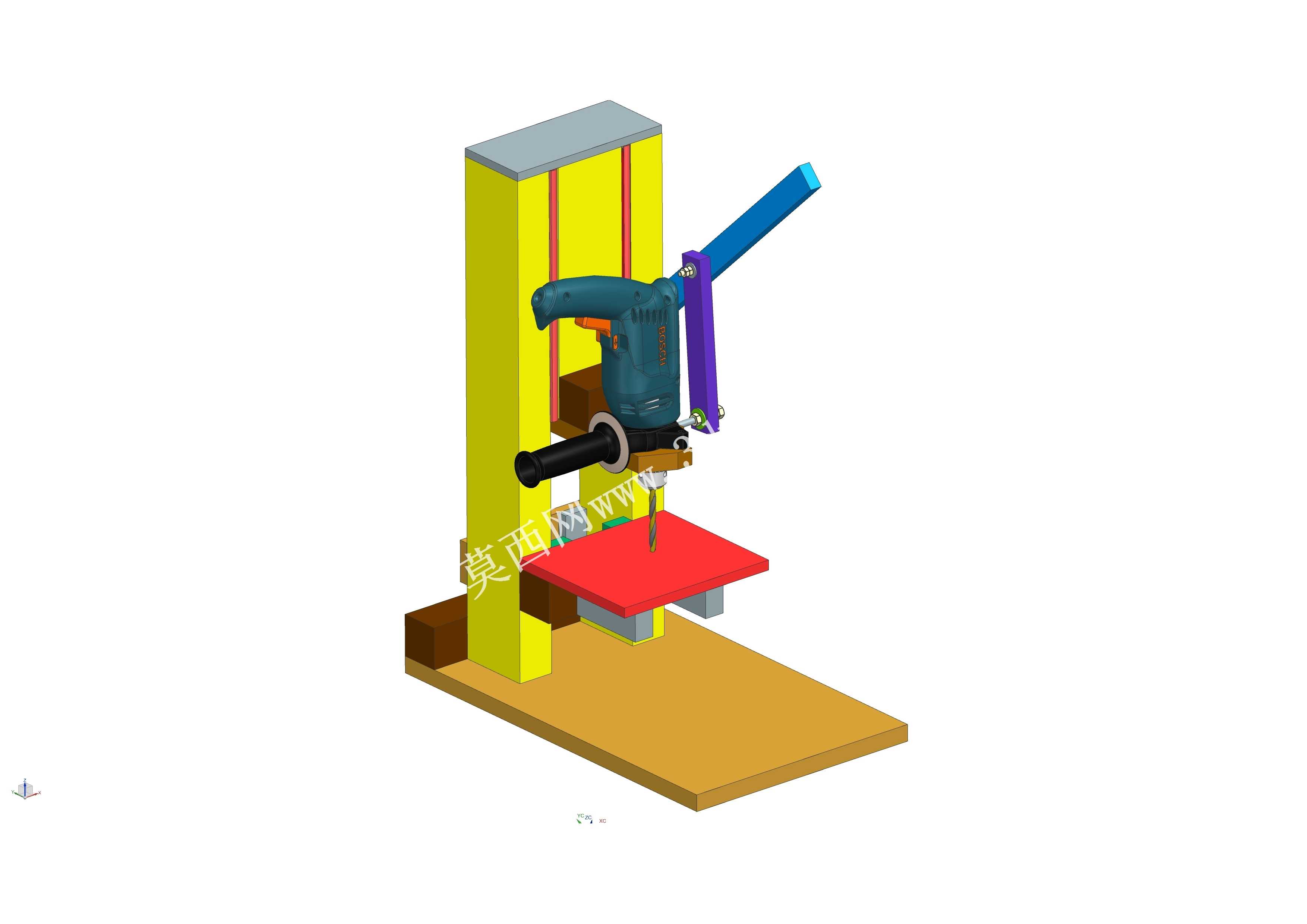

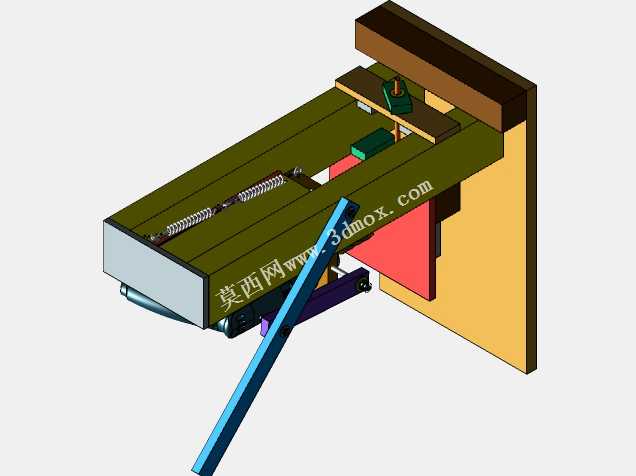

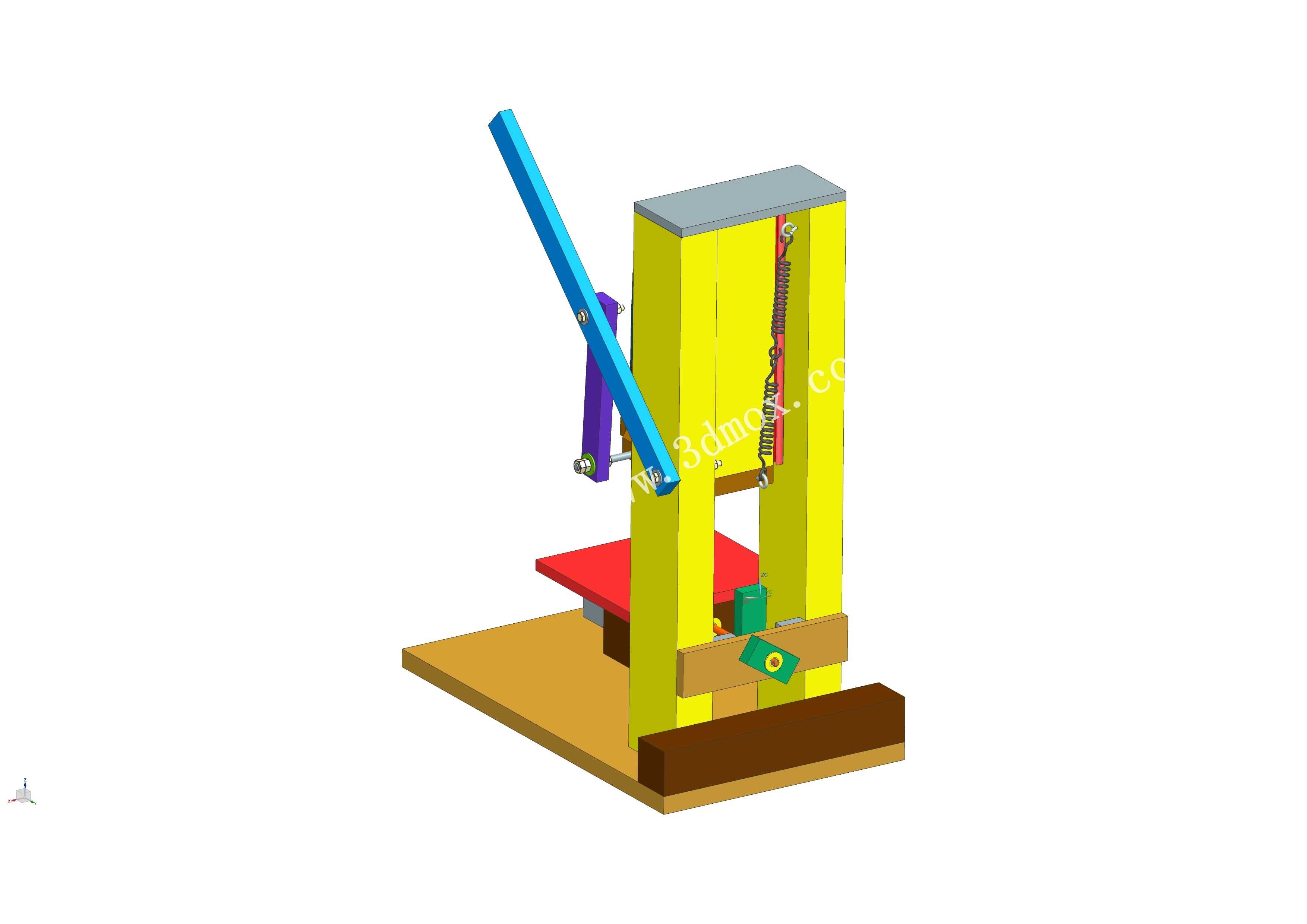

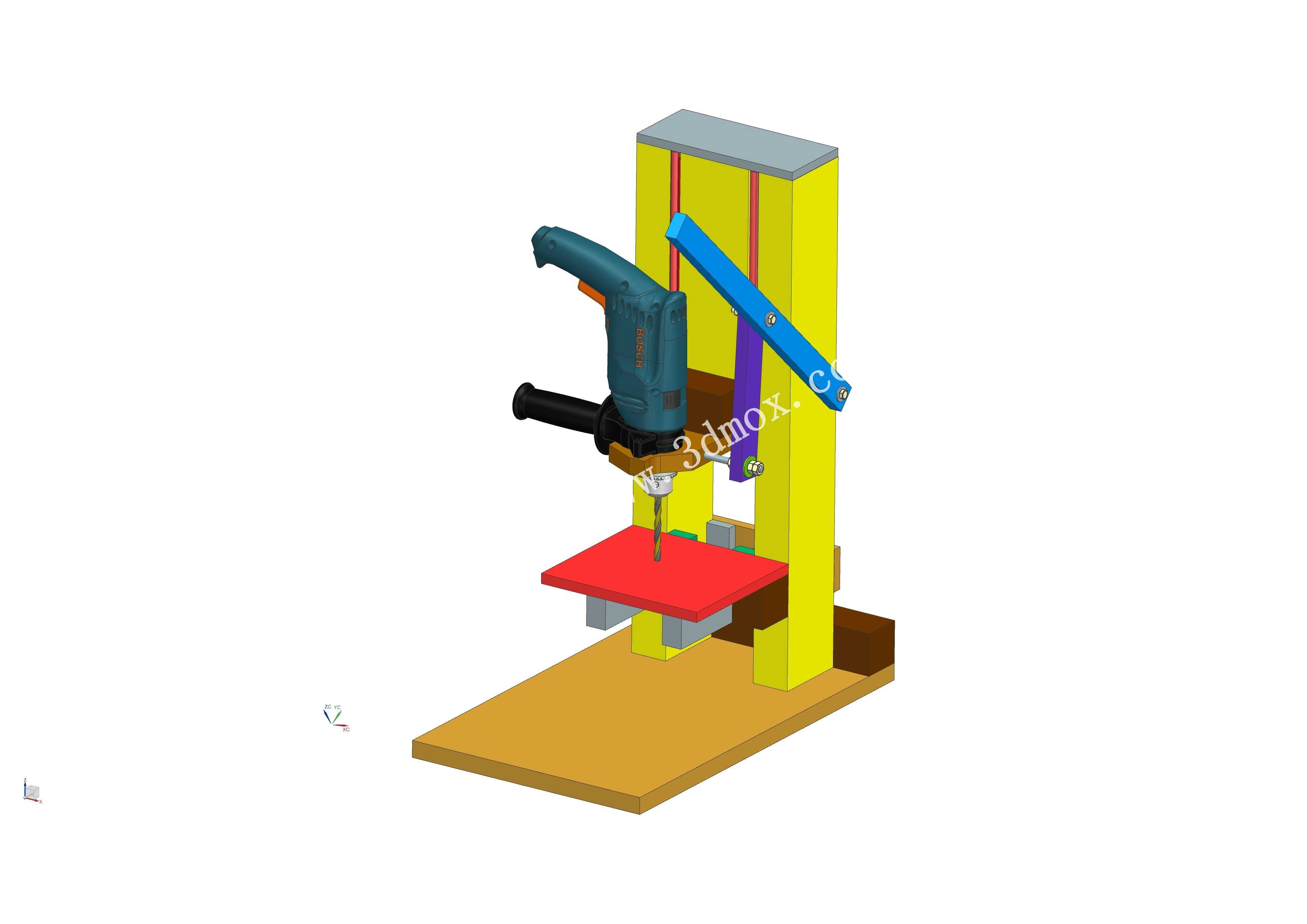

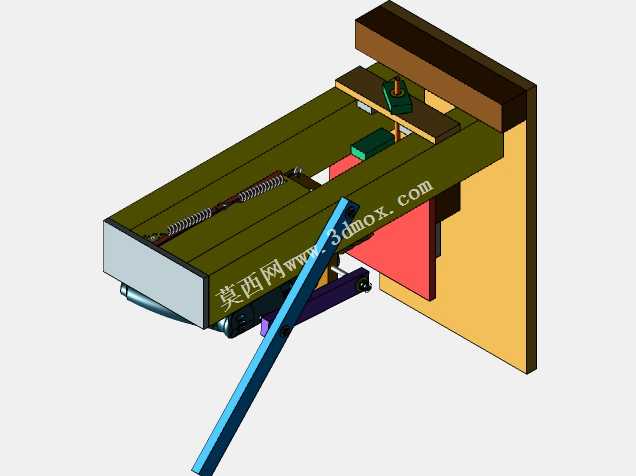

这套立式钻改结构主要面向小型加工工坊、家庭DIY作业、五金维修门店的轻量钻孔作业场景，解决普通手持动力钻钻孔时定位偏移、进给力度不稳、垂直精度差的常见痛点，把常规手持式博世GSB13RE动力钻转化为可稳定完成垂直钻孔作业的台式加工设备，适配小尺寸五金件、塑料件、薄木板、薄铝板等常见工件的钻孔加工需求，无需购置专业台钻就能获得稳定的钻孔加工精度。从功能设计来看，整套结构采用立式框架布局，底部是整块平整的木质工作台基座，提供足够的配重避免钻孔作业时设备晃动偏移，基座上方设置可调整高度的红色工件托板，托板通过侧边锁紧结构固定在黄色立式立柱导轨上，可根据待加工工件的高度灵活调整托板位置，适配不同厚度尺寸的工件装夹需求。设备的核心夹持结构用来固定手持动力钻，动力钻被牢牢锁定在滑动座上，滑动座可沿着立式立柱的导轨做垂直方向的上下移动，侧边设置蓝色的手动压杆结构，通过杠杆原理带动滑动座垂直进给，作业时只需向下扳动压杆就能带动钻头平稳向下进给，松开压杆后滑动座可借助配套的弹性复位结构自动抬升回初始位置，操作手感顺滑，进给力度可通过手部按压力度灵活控制，能有效避免手持钻孔时容易出现的钻头跑偏、孔位倾斜、进给过猛崩断钻头的问题。设计思路上整套结构充分考虑了家用及小型工坊的成本与实用性，所有框架结构都采用易加工的型材制作，无需复杂的精密铸造或机加工工序，普通爱好者也能参照结构完成自制组装，动力钻无需做破坏性改装，只需通过夹持结构固定即可，需要使用手持钻孔功能时可以快速将动力钻从支架上取下，实现一台设备两种使用场景的灵活切换。安装边界方面，整套设备底座占地面积不足0.1平方米，整体高度控制在半米左右，可直接放置在普通工作台面上使用，不需要额外的固定安装步骤，挪动转移十分方便，托板的可调行程覆盖0到150毫米的工件高度范围，最大钻孔深度可达到动力钻本身的额定钻孔深度，完全满足日常小型工件的钻孔加工需求，作业时钻头始终保持与工作台面的垂直状态，孔位垂直度误差可控制在0.1毫米以内，相比纯手持钻孔的精度提升十分明显，同时支架的导向结构可抵消钻头钻孔时产生的侧向扭力，大幅降低作业时的手部疲劳感，即使长时间连续钻孔作业也不会出现手臂酸胀的问题。
