小型立式双轴数控钻床结构设计

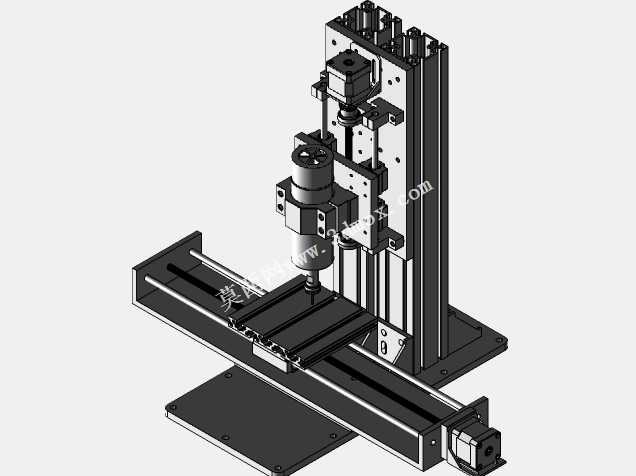

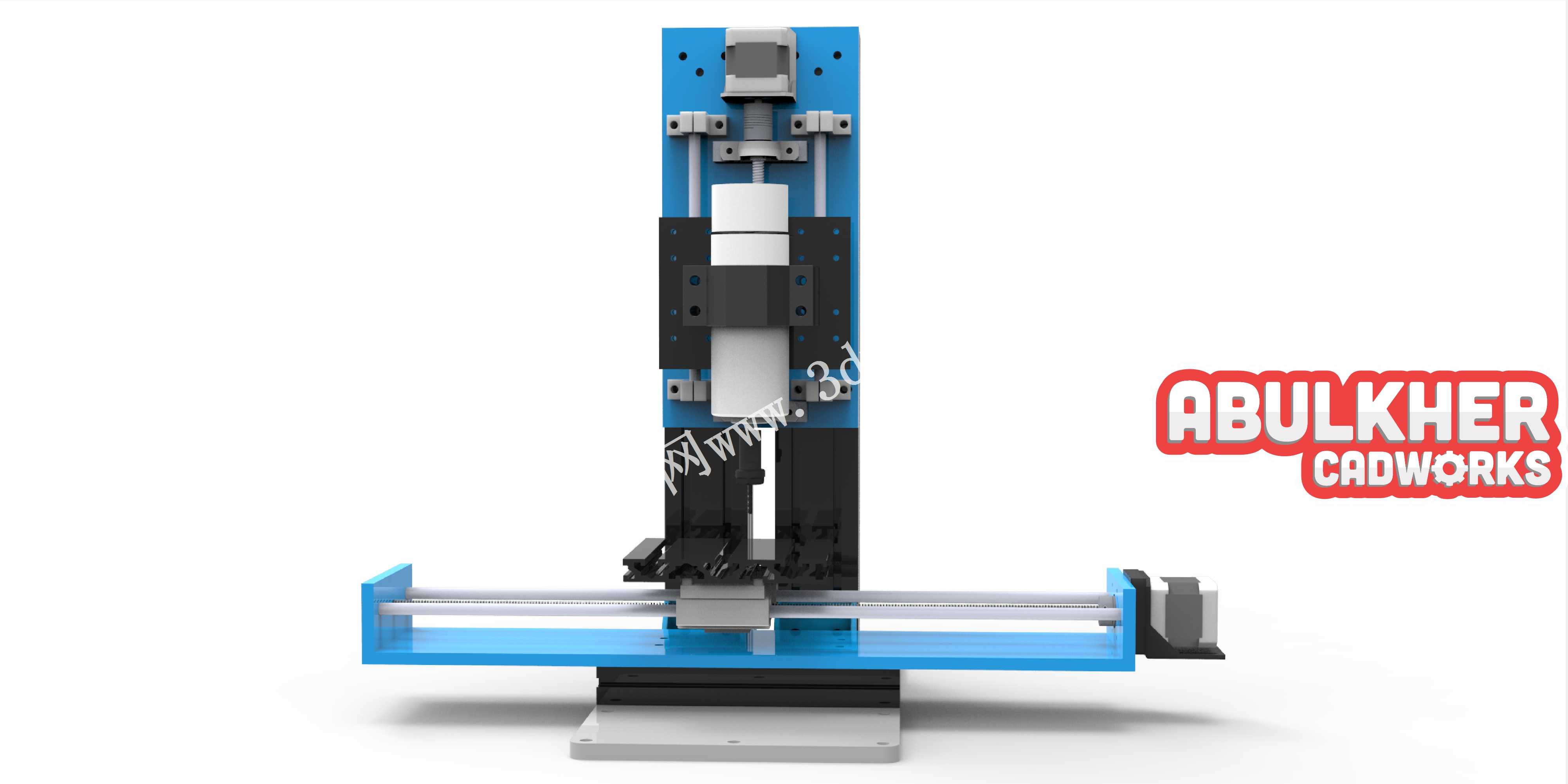

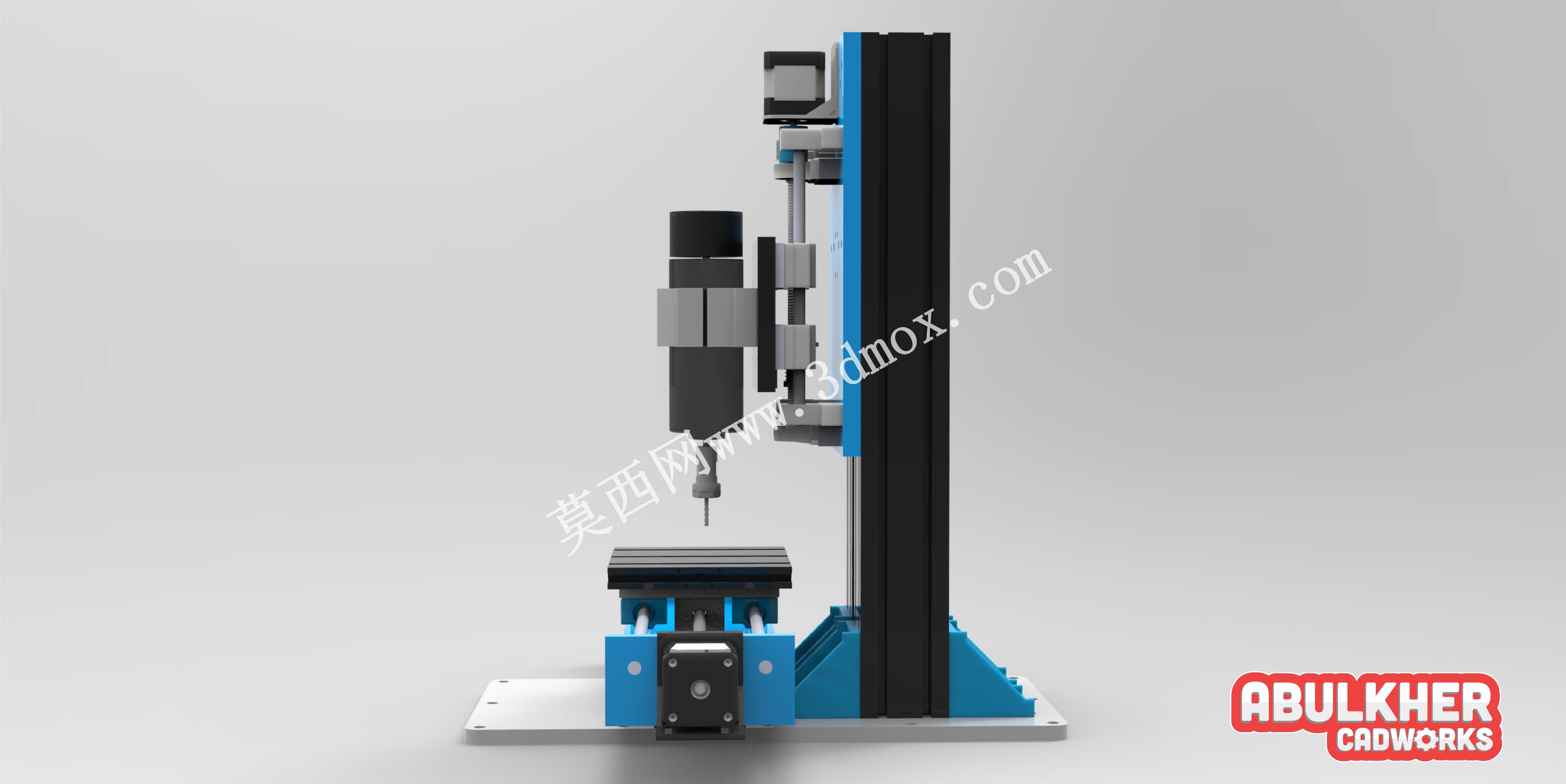

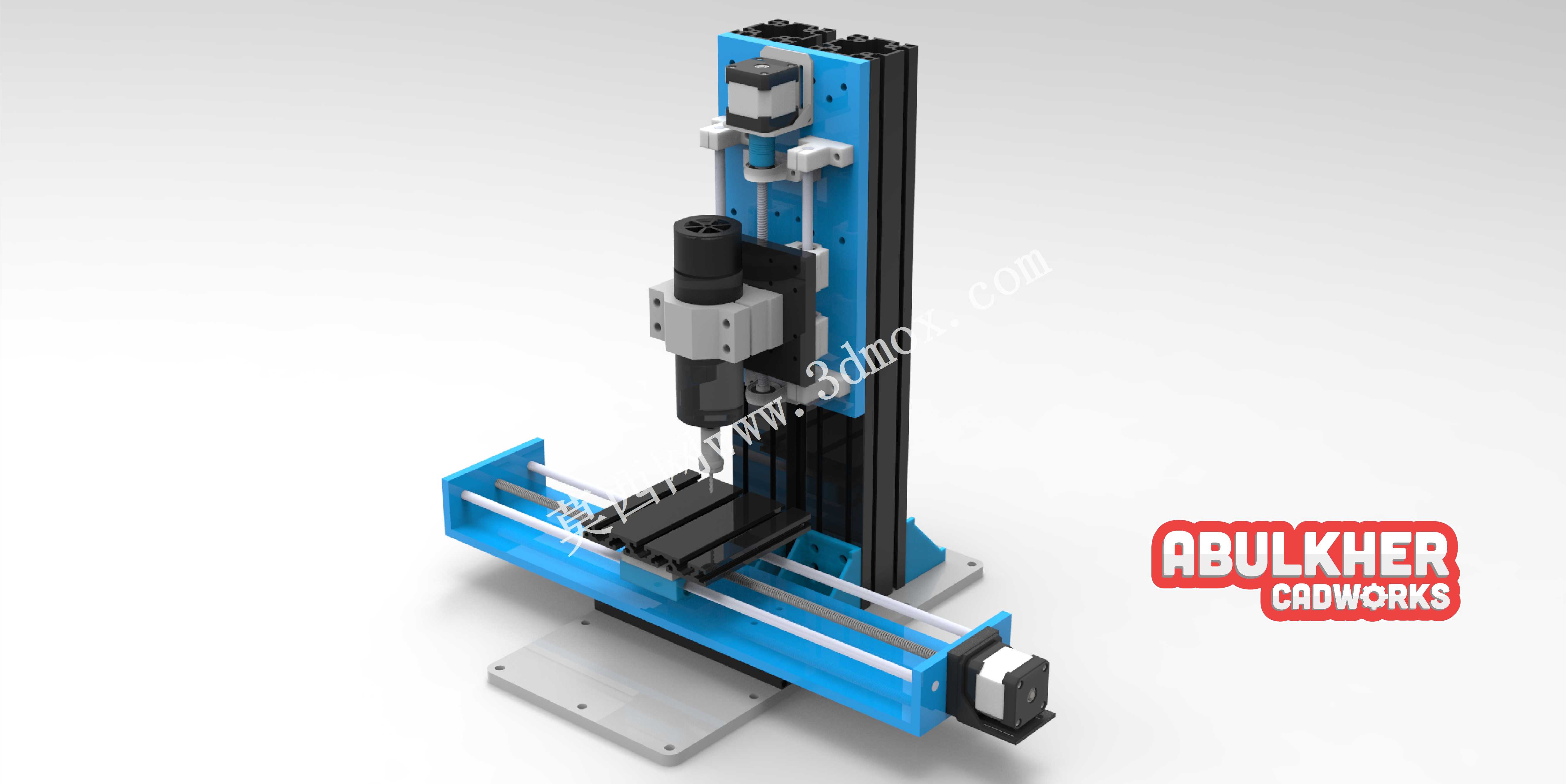

这款双轴立式数控钻床主要面向小型五金零件、教学实训场景以及小批量精密零件的钻削加工需求，能够在非金属、铝合金、薄型钢材等材质工件上完成不同孔径的钻孔、扩孔、铰孔工序，适配小型加工工坊、职业院校实训车间、个人创客工作室的轻量加工场景，相比大型工业钻床占地更小、操作门槛更低，同时保留了数控进给的精度优势，能够满足小尺寸零件的重复定位加工要求。设备采用立式立柱加十字滑台的经典布局，竖直方向搭载双主轴钻削单元，可同时完成两个同规格孔位的同步加工，也可根据加工需求切换单主轴作业模式，大幅提升同规格多孔位零件的加工效率；水平方向的十字滑台采用线性导轨搭配滚珠丝杠的传动结构，由步进电机驱动实现X、Y轴的精准进给，定位精度可满足小型零件的孔位公差要求，竖直主轴单元同样采用线性导轨导向，配合进给电机实现钻削深度的精准控制，避免手动进给带来的深度偏差与孔壁质量问题。设计过程中优先考虑了设备的安装适配性，整体底座采用加厚钢板加工而成，底部预留了标准的地脚螺栓安装孔位，可直接固定在常规工作台面或者独立设备支架上，不需要额外定制大型安装基础；整体外形紧凑，横向滑台行程可覆盖常见小型零件的加工幅面，立柱高度经过优化，既保证了足够的主轴升降行程，也避免了整体高度过高带来的刚性不足问题，设备的电气驱动元件全部集成在立柱与滑台的侧边位置，走线全部采用内置拖链防护，避免加工过程中切屑、切削液飞溅损坏线路。主轴单元采用标准的ER夹头配置，可适配不同直径的钻削刀具，更换刀具操作便捷，主轴驱动电机与主轴之间通过同步带传动，可根据加工材质灵活调整主轴转速，兼顾不同材质的钻削线速度要求；设备的工作台面预留了标准T型槽，可直接搭配通用平口钳、小型工件夹具使用，不需要额外定制专用夹具，进一步降低了使用门槛。整体结构采用铝型材与钢板结合的框架设计，在保证整体结构刚性的前提下控制了整体自重，既方便设备的搬运移位，也能有效吸收钻削过程中产生的振动，保证孔位加工的圆度与位置精度，避免钻削过程中出现振刀、孔位偏移的问题。
